Плита модульная основной элемент при каркасном домостроении, строительстве щитовых и модульных домов. Имеет высокие прочностные и изоляционные характеристики. Технологичность материала максимально снижает трудозатраты и стоимость дома

Вид материала

Документы

Содержание Модульная плита. Перекрытие цоколя. Напольная панель Брусовый вкладыш Упрощенная схема монтажа. Мансардный этаж

Подобный материал:

• Концепция применения паропроницаемых материалов в строительстве Продолжая цикл статей, 69.22kb.
• Прочностные свойства стекла. Несущая способность. Расчет на прочность. Допустимые напряжения, 249.82kb.
• Основные этапы при строительстве домов, 291.5kb.
• Зао «Высокие технологии», 40.49kb.
• Что называется литосферой? Какую мощность она имеет? Что такое литосферная плита? Сколько, 9.27kb.
• Технологичность изделия, ее показатели и пути обеспечения, 141.6kb.
• К. К. Борусяк ( фа при Правительстве рф, borusyak@gmail com) Большое значение для деятельности, 470.78kb.
• Ичаются высокой актуальностью, поскольку они способствуют повышению эффективности технических, 193.19kb.
• Информация о результатах прокурорской проверки соблюдения законодательства об охране, 28.62kb.
• Проектная декларация строительства 9-10-ти этажного дома стр. №15, Приволжский р-н, 90.99kb.

ВВЕДЕНИЕ

Сэндвич-панели - многослойные строительные и отделочные конструкции, состоящие из одного, двух и более покровных слоев и утеплителей – завоевали прочное место на российском рынке строительных материалов. Они соответствуют всем необходимым показателям по теплопроводности, шумоизоляции, огнестойкости, экологичности и прочности, обеспечивая в то же время существенную экономию ресурсов при их производстве и использовании (монтаже на строительной площадке). Сэндвич-панели широко используют при строительстве и реконструкции объектов самого различного назначения. Особое место занимают многослойные (сэндвич) панели для индустриального изготовления сборочных комплектов быстровозводимых малоэтажных зданий, разработанных в соответствии с действующей в России нормативно-технической документацией - СНиП 31-02-2001 "Дома жилые одноквартирные" и СП 31-105-2002 "Проектирование и строительство энергоэффективных одноквартирных жилых домов с деревянным каркасом".

2. МОДУЛЬНАЯ ПЛИТА.


Плита модульная - основной элемент при каркасном домостроении, строительстве щитовых и модульных домов. Имеет высокие прочностные и изоляционные характеристики. Технологичность материала максимально снижает трудозатраты и стоимость дома.


Для строительства малоэтажных домов используются модульные панели с обкладками из ОSB или СМЛ и утеплителем в 150 мм, устанавливаемые с шагом 1200 мм. При вертикальной нагрузке стойки каркаса работают на сжатие, а обкладки не позволяют стойкам отклоняться от вертикальной оси и позволяют максимально воссоздать геометрию строения.


Рис. 1 Пример установки модульной плиты в малоэтажном строительстве


В настоящем документе основное внимание уделено технологической линии и оборудованию для производства элементов бескаркасных (самонесущих) сэндвич-панелей стеновых и кровельных с утеплителем из пенополистирольных и минераловатных плит.

Предлагаемая нами технология позволяет в рамках определенных технологических процессов и типов использовать в качестве обкладок для сэндвич-панелей следующие материалы:

• СМЛ,


в качестве наполнителя сэндвич-панелей:

• Полистирольные ЕPS (пенопласт) и XPS (экструзионный типа Пеноплекс) плиты;


Рис. 3 Модульная панель в разрезе

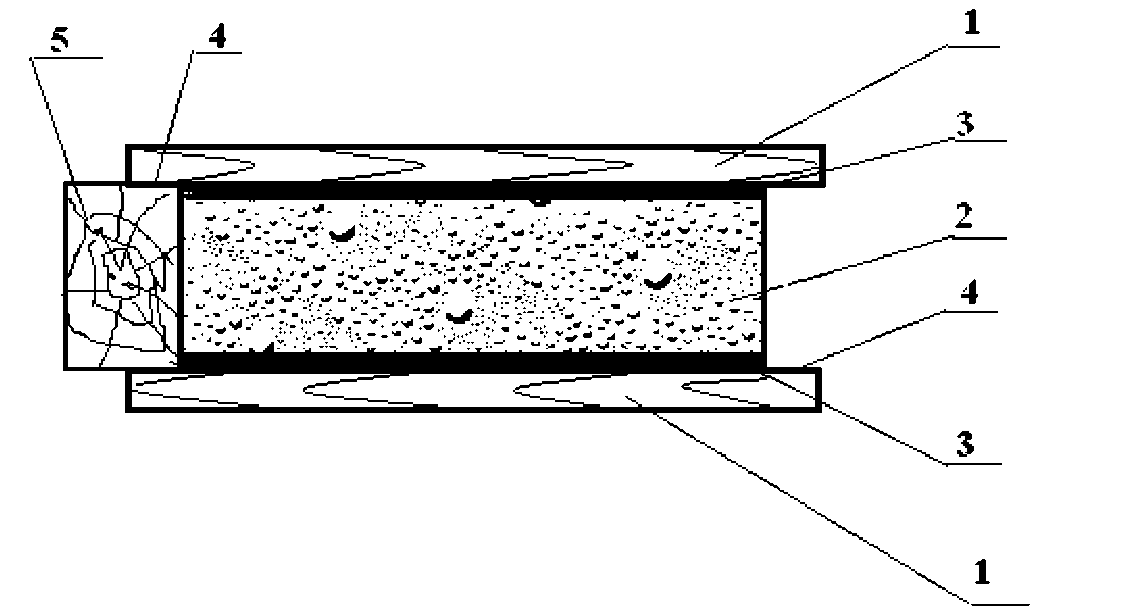

Многослойная строительная панель (Рис.3), содержит прямоугольные обшивки 1 из сплошного листового материала, размещенный между обшивками пористый заполнитель 2, слои адгезива 3 между пористым заполнителем и каждой из обшивок. В торцах панели выполнены пазы 4, образованные обшивками. В пазу жёстко закреплен установочный элемент 5 в виде деревянного бруса. Установка бруса возможна также непосредственно перед сборкой. Слои адгезива выполнены на технологической линии методом напыления.

В процессе эксплуатации панели в составе строительной конструкции установочные элементы 5 в пазах 4 принимают на себя часть нагрузки на обшивки 1.

При сборке строительной конструкции панели соединяют между собой в замок типа «шип-паз». В качестве обшивок применяют СМЛ плиты, соответствующие требованиям, указанным в Таблице 2; в качестве пористого заполнителя используется пенополистирол марки ПСБ С-35 ГОСТ 15588-86 "Пенопласт полистирольный"; клей ПСА.


На сегодняшний день на строительном рынке представлено достаточно большое количество строительных конструкций из многослойных панелей.

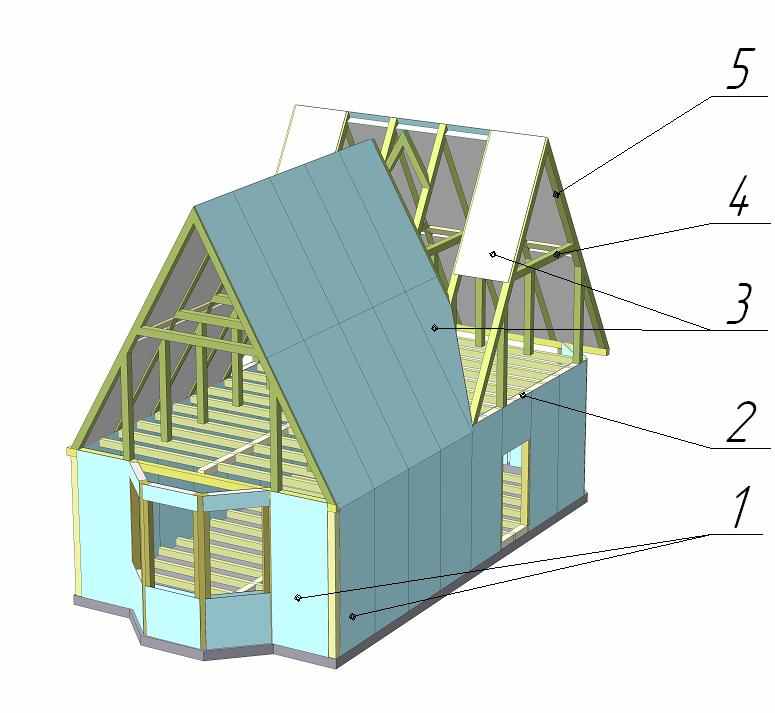

Строительная конструкция из многослойных панелей содержит стеновые панели 1 (Рис.4), установочный брус 14, брус «мауэрлат» 2, панели крыши 3 и каркас крыши 4, который может быть выполнен в виде последовательно установленных стропильных ферм, при этом панели крыши закреплены на стропилах 5. Каркас может быть выполнен в виде торцевых стропильных ферм (Рис. 5), соединённых коньковым прогоном 6 и продольными балками 7, на которых закреплены панели крыши.

Все панели выполнены из пористых плит 8 (Рис.6) из пенополистирола или пенополиуретана и облицованы с двух сторон одинаковыми по толщине листами стекломагниевой плиты 9. Все панели соединены между собой установочным сегментом 14 (Рис. 8) из бруса.

Монтаж строительной конструкции начинают с укладки на фундамент либо на перекрытие первого этажа обвязочного бруса (на чертеже не показаны), на который монтируют стеновые панели 1. После этого по сторонам, на которые будет опираться каркас крыши 4, устанавливают брус «мауэрлат» 2. На каркас крыши крепят панели крыши 3. В варианте выполнения устройства, показанном на Рис.7, панели крепят на стропилах 5.

В другом варианте выполнения устройства, показанном на Рис.8, панели крыши крепят на коньковом прогоне 6 и продольных балках 7. Зазоры между панелями стен и панелями крыши (Рис. 9) заполняются полиуретановой монтажной пеной 11. Места стыковки предварительно покрывают гидроизоляцией. Зазор между сопрягаемыми панелями крыши (Рис.10) заполняют монтажной пеной 11 с последующей изоляцией его коньковым элементом 12.

Панели теплого контура соединяют между собой брусом - вкладышем 14 (Рис. 8), который закладывается в паз панели на монтажную пену в контакте с внутренней поверхностью стекломагниевой плиты 9.

Места стыковки всех установочных элементов предварительно покрывают гидроизоляцией.

По желанию, на внутренней поверхности панелей стен и крыш устанавливают дополнительные прочностные и тепловые барьеры из листов СМЛ или гипсокартона 13.


Рис.4 Общий вид

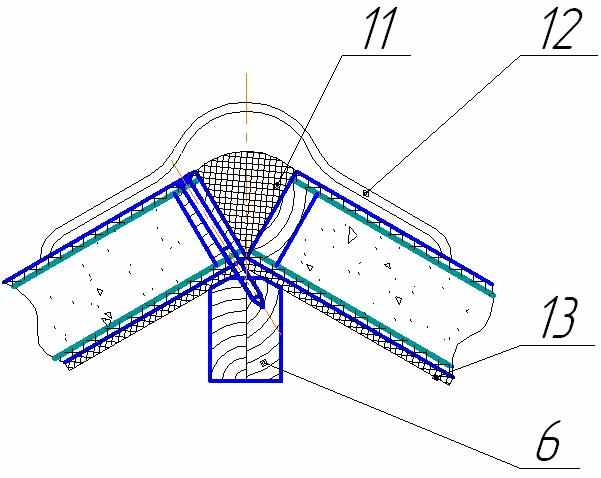

Рис.6 Вариант примыкания стена-крыша.


Рис.7 Вариант примыкания кровельных панелей.

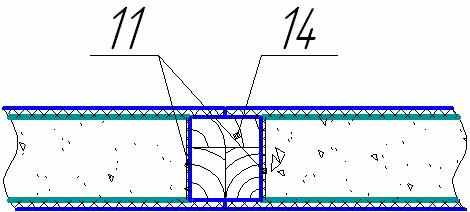

Рис.8 Соединение панелей теплого контура.


Использование бруса 14, полиуретановой монтажной пены на установочных элементах для склейки и изоляции плит от деревянных элементов конструкции позволяет минимизировать возникновение «мостиков холода» через которые происходит утечка тепла из помещения и поступление влаги, приводящей к потере тепла, гниению и порче конструкции.

Использование строительной конструкции из многослойных панелей позволяет улучшить теплотехнические, гигиенические и иные эксплуатационные свойства сооружения и расширить возможности панельного домостроения.

ТЕХНОЛОГИЯ МОНТАЖА ДОМОВ ИЗ МНОГОСЛОЙНЫХ СТРОИТЕЛЬНЫХ ПАНЕЛЕЙ

Рассмотрим последовательность монтажных операций стеновых панелей (далее «модульные плиты») на примере сборки одного из домов, по проекту (Рис.9).

Согласно технологии, рекомендуется применять строительные модульные панели высотой от 2500 до 3000 мм и шириной 1220мм толщиной 100-250 мм:

Утеплитель - пенополистирол марки ПСБ С-35 ГОСТ 15588­86 "Пенопласт полистирольный", или пенополиуретана марки ППУ-317 по ОСТ 6-55-455-90,

Обкладочный материал - стекломагниевый лист толщиной 10-12 мм.




Фундамент. В виду легкости конструкции, допускается применение ленточного фундамента с небольшой степенью заглубления.

Суммарная масса рассматриваемого дома составляет ~12,5 тонн.

Монтажную поверхность фундамента обработать битумной мастикой с изоляцией рубероидом.

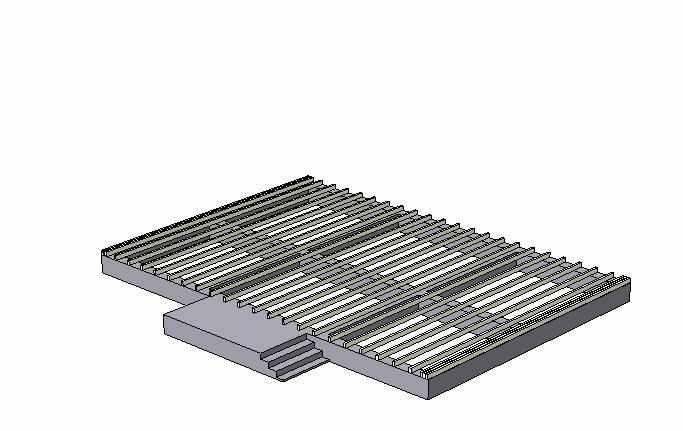

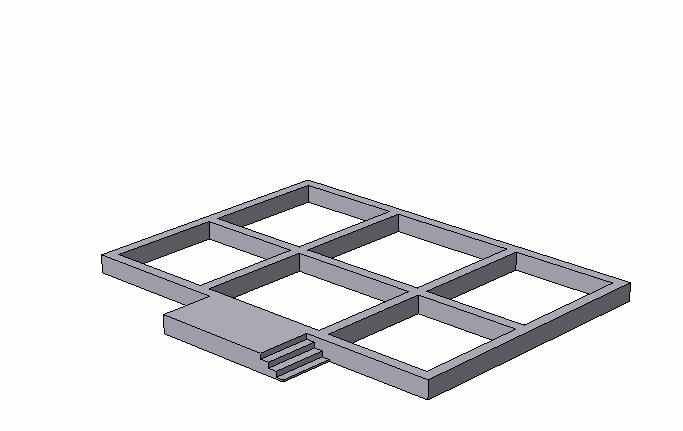

Перекрытие цоколя. С шагом 400 мм уложить брус для обеспечения дополнительной динамической прочности перекрытия и обеспечения вентиляции подпольного пространства. Брус предварительно обработать адгезивным составом от гниения. Крепеж бруса- анкерный.

В случае применения молитного заполнения фундамента, данная операция не проводится.

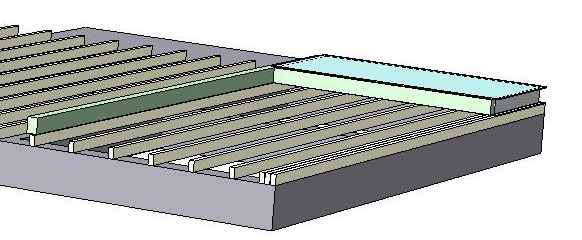

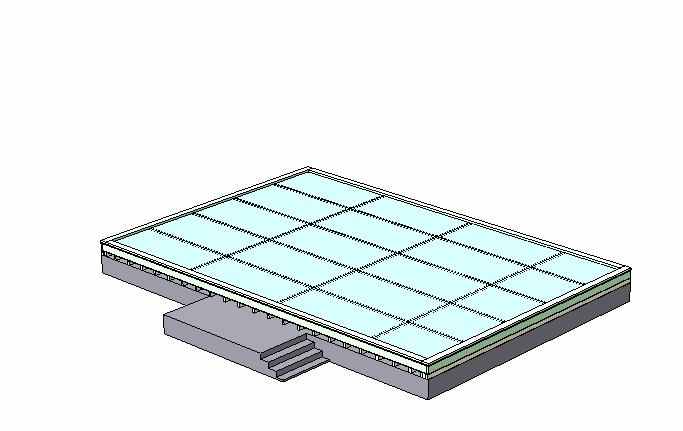

Напольная панель укладывается на сформированную поверхность последовательно. Связка панелей осуществляется связующим брусом, вклеиваемым в паз панели посредством монтажной пены с дополнительным механическим крепежом (винтами, саморезами).


Брусовый вкладыш установить по периметру перекрытия по аналогии со связующим брусом.

Для улучшения гидроизолирующих свойств и предотвращения временных деградаций цокольных элементов нижняя сторона плит и брус покрывается слоем битумной мастики


Произвести разметку на фундаменте линии обвязочного контура.

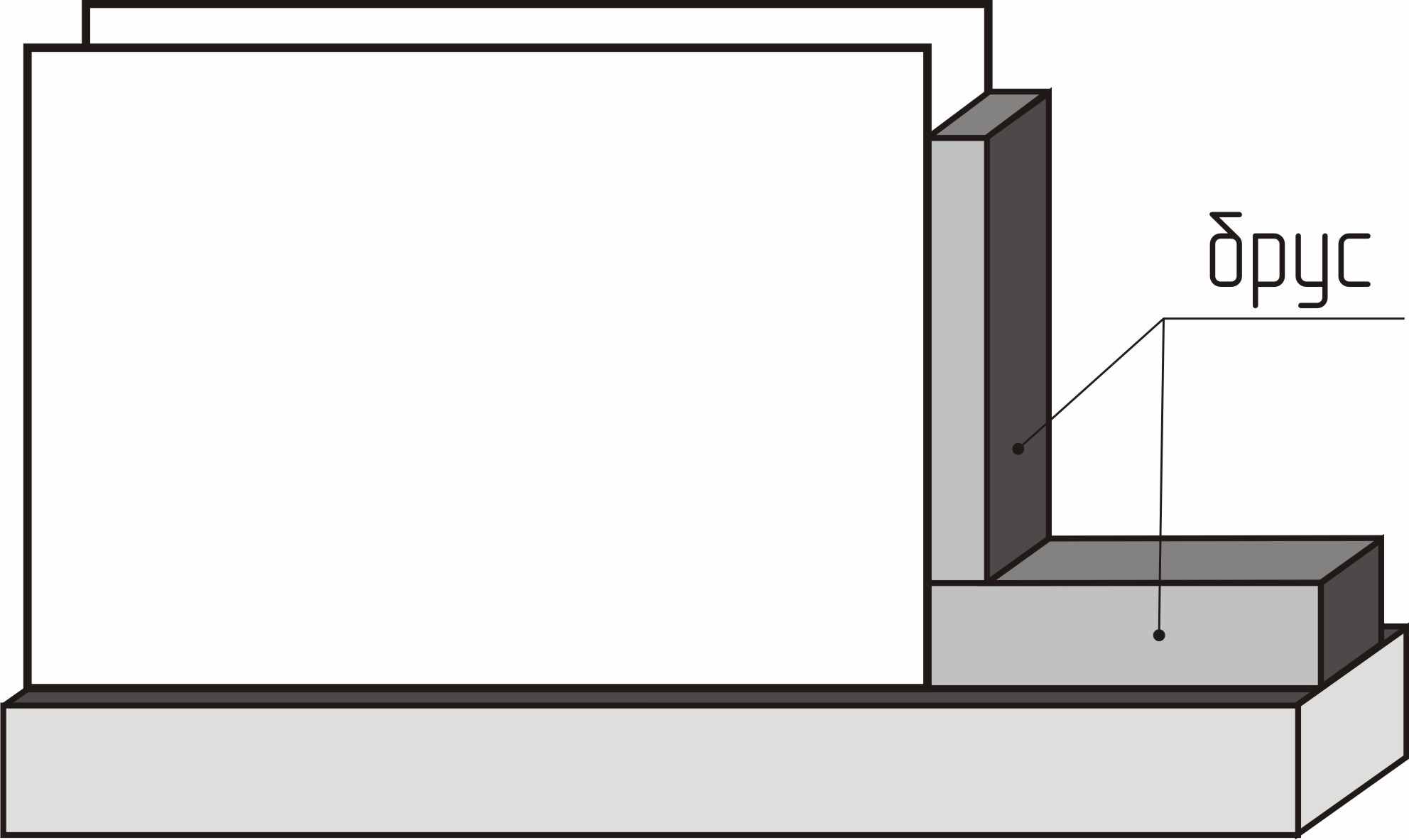

По периметру будущей брусовой обвязки проложить ленточный эластичный элемент из резины толщиной 5-7 мм. и шириной 100-150 мм, на который уложить брус согласно проектным размерам высотой 50 мм. Брусья крепят к перекрытию и выравнивают горизонтально по уровню путём затяжки гаек анкерных болтов.

Точность расположения обвязочного бруса обеспечивается также самой геометрией напольных плит. После крепления каждого бруса разрезают ленточный эластичный элемент так, чтобы плоскость каждого разреза совпадала с торцом закреплённого бруса.

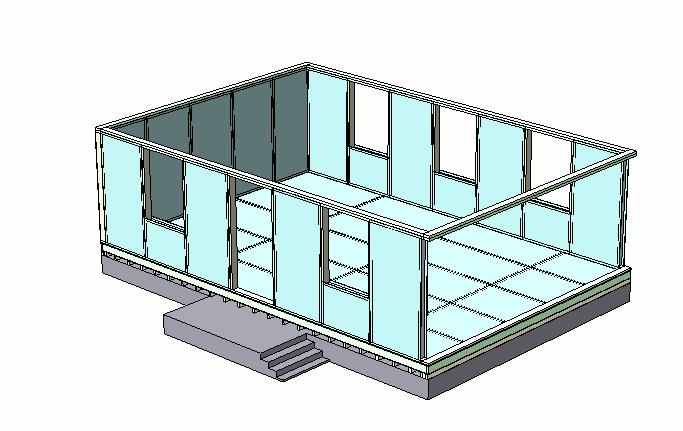

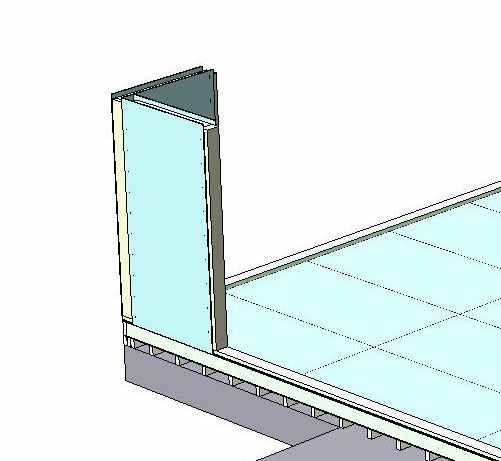

Возведение стен начинается с угла конструкции, первую угловую панель 1, соединяют под прямым углом со второй панелью. Стеновые панели устанавливают, так чтобы нижний паз панели надевался на брус 3 обвязочного контура, установленный на ленточный эластичный элемент 4. С учетом наличия эластичной прокладки между брусом и перекрытием панель свободно устанавливается на брусе.

Стеновые панели устанавливают так, чтобы нижний паз панели надевался на брус обвязочного контура. При этом с помощью отвеса проверяют отклонение монтируемой панели от вертикального положения.

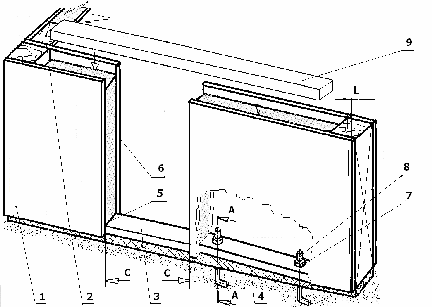

Упрощенная схема монтажа.




Отклонение L монтируемой панели от вертикального положения проверяют с помощью отвеса. Эти отклонения связаны с погрешностью формирования паза в многослойной панели при её сборке и выражаются в неперпендикулярности горизонтальных стенок пазов 5 и вертикальных торцов облицовки 6.

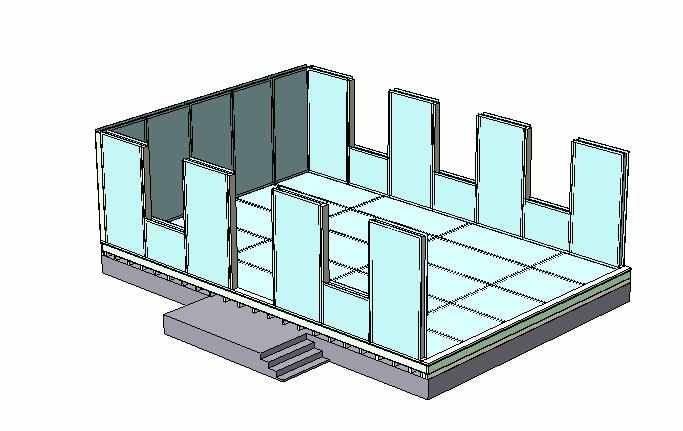

Дальнейший монтаж конструкции ведут последовательно, соединяя панели между собой по вышеописанному принципу.

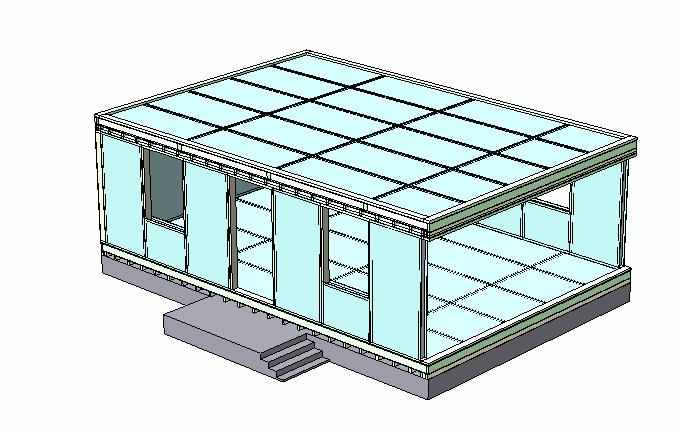

Панели между собой скрепляют верхним обвязочным брусом 9, который устанавливают горизонтально по уровню, стыки герметизируют монтажной пеной и крепят панели к верхним брусьям саморезами. Затем монтируют следующий этаж, пол или крышу строительной конструкции в соответствии с проектом.


Межэтажные перекрытия формируются по аналогии с перекрытием цокольного этажа.

Во избежание образования «мостиков холода» в местах соединения все незначительные пустоты заполняются монтаж-ным пенополиуретановым герметиком




Стеновые панели с оконными и дверными проемами монтируются и крепятся к обвязочному брусу и между собой так же, как и сплошные стеновые панели. Внутренние перегородки в доме могут быть выполнены стеновыми модульными панелями толщиной 70-100 мм, устанавливаемыми одновременно со сборкой этажа, либо стандартными деревянно-каркасными конструкциям с заполнением пустот звукоизолирующим материалом.


Использование возможности регулирования кривизны профиля обвязочного бруса за счёт его прижатия к фундаменту анкерными болтами через эластичную прокладку позволяет устанавливать панели вертикально, плотно сопрягать их между собой, что улучшает качество монтажа конструкции.

Обвязку выполняют из деревянного бруса. Ширина и высота бруса определяется по сопрягаемым с ним пазам.

Для сборки дома необходимо участие не более трех монтажников.

Дополнительная спец.техника при проведении монтажных работ не применяется.

Доставка панелей осуществляется короткомерным транспортом.

Точные линейные размеры модульных стеновых панелей позволяют вести сборку дома с допуском не более 1 -2 мм

Конструкции, изготовленные согласно предлагаемому техническому решению практически не требуют заделки швов между панелями, поскольку максимальные зазоры между ними по вертикальным граням не превышают 6мм, в то время как аналогичные зазоры в конструкции по способу-прототипу находятся в пределах от 15 до 22 мм, что требует их заделки и последующей зачистки.

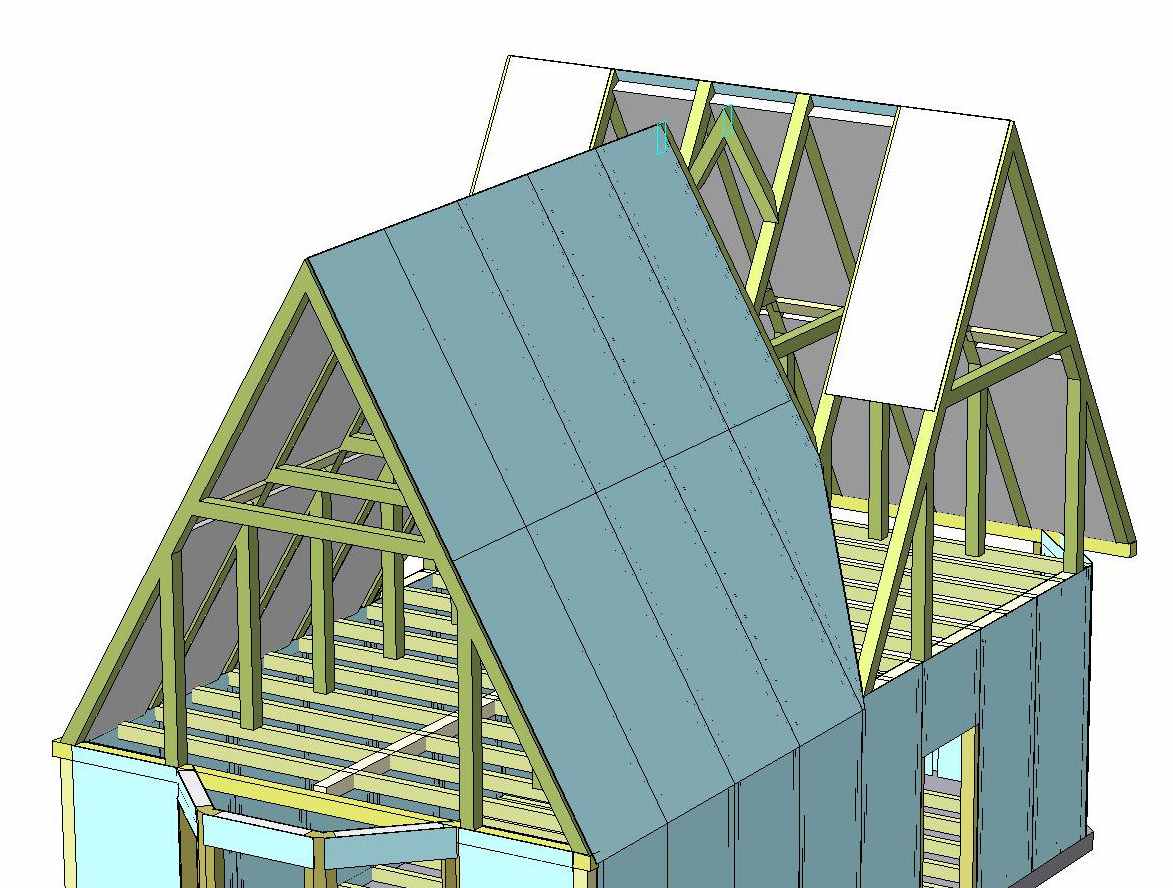

Мансардный этаж собирается по аналогии со сборкой стен с последовательным формированием «вложенной» стропильной системы.

Для удобства возведения рекомендуется использовать монтажный кондуктор, которым может служить один из собранных стропильных элементов.


Торцы межэтажных перекрытий зашиваются накладками из СМЛ листов.

Поверхность стен, уже готовая под чистовую отделку, грунтуется, стыковочные швы проклеиваются армирующей сеткой, и выполняется покраска фасада акриловой фактурной паропроницаемой краской (акриловой шубой) или по желанию Заказчика обивается виниловым сайдингом, блок-хаусом или декоративным камнем. После окраски фасада выполняются работы по облицовке цоколя дома декоративной плиткой, мозаикой из дикого камня или штукатуркой под «шубу».
