2.3. Трубопроводы

2.3.1. Соединение деталей и сборочных единиц трубопроводов между собой и присоединение трубопроводов к оборудованию должно производиться сваркой. Допускается использование разъемных фланцевых соединений трубопроводов (включая резьбовые соединения с уплотнением шар по конусу), если их необходимость определяется требованиями обслуживания оборудования или трубопроводов.

2.3.2. Компенсация тепловых расширений трубопроводов может осуществляться как за счет их самокомпенсации, так и с помощью специальных компенсаторов. Применение линзовых компенсаторов допускается только для трубопроводов, работающих при рабочем давлении до 2,45 МПа (24 кгс/см²).

2.3.3. Средний радиус кривизны колен (гнутых отводов) трубопроводов должен составлять:

1) при изготовлении методом холодной гибки - не менее 3,5 номинального наружного диаметра колена (нормально изогнутые колена);

2) при изготовлении методами горячего деформирования с применением гибки, протяжки, штамповки, осадки, а также для штампо-сварных колен - не менее номинального наружного диаметра колена (крутоизогнутые колена, если средний радиус их кривизны менее 3,5 номинального наружного диаметра колена).

Номинальный наружный диаметр принимается равным его значению на концах колена (в местах присоединения колена к другим деталям трубопроводов).

2.3.4. Допускается применение штампосварных колен, изготовленных из двух заготовок, сваренных двумя продольными швами или кольцевым швом, при соблюдении требований п. 2.3.3.

2.3.5. Применение сварных секторных отводов, сварных тройников и переходов допускается для трубопроводов группы В с рабочим давлением до 1,57 МПа (16 кгс/см²) и расчетной температурой до 100 °С, а также для трубопроводов группы С с рабочим давлением до 3,9 МПа (40кгс/см²) и расчетной температурой до 350°С.

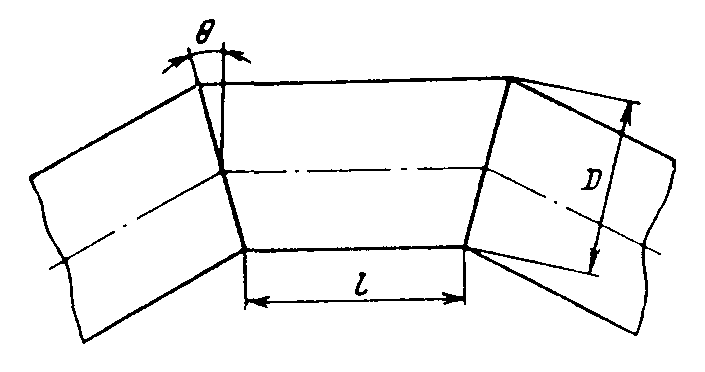

В сварных секторных отводах угол  должен быть не более 15°, расстояние l - не менее 100 мм (рис. 6).





Рис. 6. Схема секторного отвода (  15°, l  100 мм)


2.3.6. Расположение отверстий на прямых участках трубопроводов должно удовлетворять требованиям п. 2.2.3. Расположение отверстий на криволинейных участках колен не допускается, за исключением отверстий диаметром, не более 0,1 номинального наружного диаметра колена, но не более 20 мм для приварки штуцеров, труб и бобышек систем контрольно-измерительных устройств в количестве, не более одного отверстия на колено.

2.3.7. В нижних точках каждого отключаемого задвижками участка трубопровода, не имеющего естественного стока за счет уклона, следует предусматривать устройства для дренажа трубопровода. Для трубопроводов с номинальным наружным диаметром до 89 мм, изготовленных из коррозионно-стойких сталей аустенитного класса, указанное требование не является обязательным.

Устройство дренажей должно обеспечивать возможность проверки исправности их состояния.

2.3.8. В верхних точках трубопроводов (при отсутствии возможности удаления воздуха через оборудование) для отвода воздуха должны устанавливаться воздушники. На трубопроводах, работающих под вакуумом, воздушники допускается не устанавливать при наличии возможности удаления воздуха при гидравлических испытаниях другим способом.

2.3.9. На дренажных трубопроводах и линиях воздушников контуров с радиоактивным теплоносителем должны устанавливаться два запорных органа, причем для воздушников допускается устанавливать один дроссельный и один запорный орган.

Допускается объединение линий отвода воздуха и линий дренажа в общий трубопровод после первых запорных органов с установкой на нем общего запорного органа. Линии отвода воздуха из неотключаемых друг от друга участков оборудования или трубопроводов допускается объединять после дроссельных вентилей.

2.3.10. Все участки паропроводов, которые могут быть отключены запорными органами, для возможности прогрева и продувки должны быть снабжены в концевых точках штуцером с вентилем, а при рабочем давлении свыше 2,15 МПа (22 кгс/см²) и на паропроводах систем группы В независимо от давления - штуцером и двумя последовательно расположенными вентилями - запорным и дроссельным. В случае прогрева участка паропровода в двух направлениях должна быть предусмотрена продувка с каждого конца участка.

2.3.11. Горизонтальные участки трубопроводов должны иметь уклон не менее 0,004 в сторону организованного дренажа. Для паропроводов указанный уклон должен сохраняться при температуре, равной температуре насыщения пара при рабочем давлении.

На горизонтальных участках трубопроводов с номинальным наружным диаметром до 60 мм из коррозионно-стойких сталей аустенитного класса, работающих в контакте с водой, пароводяной смесью и паром, допускается отсутствие уклона при условии обеспечения возможности промывки трубопроводов. На горизонтальных участках трубопроводов с номинальным наружным диаметром более 60 мм из сталей того же структурного класса или из плакированных сталей перлитного класса, работающих в контакте с указанными средами, допускается отсутствие уклона, если отношение длины этих участков к номинальному внутреннему диаметру трубопровода не превышает 25.

2.3.12. Для паропроводов насыщенного пара и для тупиковых участков паропроводов перегретого пара должен обеспечиваться непрерывный отвод конденсата.
