Таблица Б.3 - Сортамент фитингов "МЕТАПОЛ", выпускаемых

ТОО НПП "ВладВЭД"

#G0	Наименование и эскиз детали	Размеры, мм, дюйм
		А	Б	С	C1	a	б

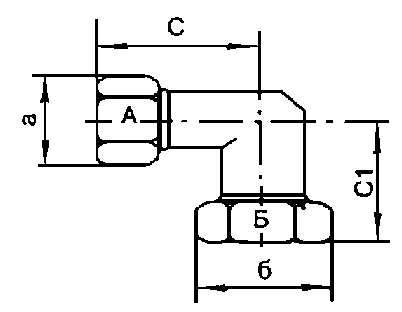

1	Колено
		12 15 20 26 32 40	12 15 20 26 32 40	31,2 33,2 38 46,5 62 67	31,2 33,2 38 46,5 62 67	25 29 35 43 56 63,5	25 29 35 43 56 63,5

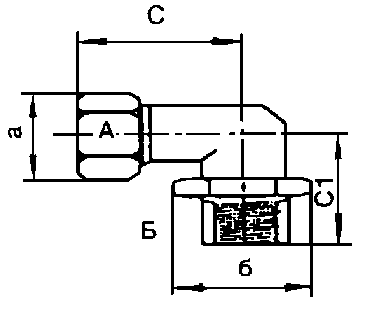

2	Колено с внутренней резьбой
		12 15 20 20 20 26 32 40	1/2 1/2 1/2 3/4 1 1 5/4 3/2	31,2 33,2 38 38 40 46,5 62 67	22 24 23 23 24 30 37 48	25 29 35 35 35 43 56 63,5	26,8 26,8 26,8 31,7 37,8 37,8 50,8 58,5

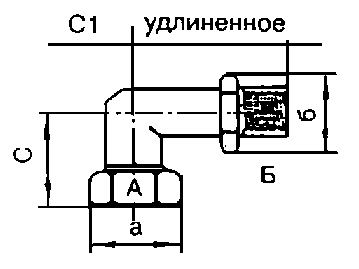

3	Колено с внутренней резьбой удлиненное
		12 15	1/2 1/2	31,2 33,2	37 42,0	25 29	26,8 26,8
4	Муфта
		12 15 20 26 32 40	12 15 20 26 32 40	38,8 39,8 44,0 51,0 60,0 80,0	- - - - - -	25 29 35 43 56 63,5	25 29 35 43 56 63,5

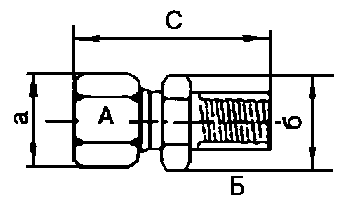

5	Муфта с внутренней резьбой
		12 15 15 20 20 26 32 40	1/2 1/2 3/4 3/4 1 1 5/4 3/2	35,4 35,9 36,9 38,0 43,5 47,5 57,5 77,0	- - - - - - - -	25 29 29 35 35 43 56 63,5	21,9 26,8 31,7 31,7 37,8 37,8 50,8 58,5

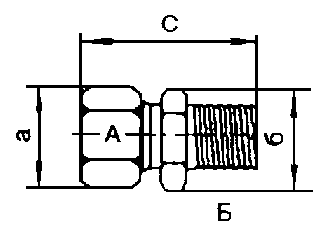

6	Муфта с наружной резьбой
		12 15 15 20 20 26 32 40	1/2 1/2 3/4 3/4 1 1 5/4 3/2	37,5 38 39,5 40,5 44,5 47,5 53,5 68,5	- - - - - - - -	25 29 29 35 35 43 56 63,5	21,9 26,8 31,7 31,7 37,8 37,8 50,8 58,5
7	Заглушка
		12 15 20	- - -	25,5 26,0 27,0	- - -	25 29 35	21,9 26,8 31,7
8	Муфта-переходник
		12 20 26 26 32 32 40 40 40 40	15 15 15 20 20 26 15 20 26 32	40,8 42,4 44,0 46,0 49,0 55,0 57,0 71,0 75,0 77,0	- - - - - - - - - -	25 35 43 43 56 56 63,5 63,5 63,5 63,5	29 29 29 35 35 43 29 35 43 56

Окончание таблицы Б.3

#G0N п.п.	Наименование и эскиз детали	Размеры, мм, дюйм
		А	Б	В	С	C1	a	б	в

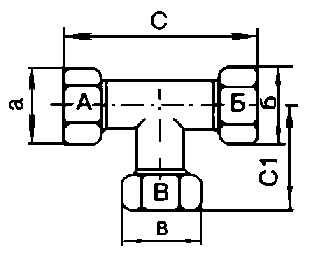

9	Тройник
		12 15 20 26 32 40 12 15 15 20 20 20 26 26 32 32	12 15 20 26 32 40 12 15 15 15 20 20 26 26 32 32	12 15 20 26 32 40 15 12 20 15 12 15 15 20 20 26	62,4 66,5 76,0 90,0 125,0 145 65,0 62,0 74,0 70,0 70,0 70,0 76,5 81,0 100,5 108,0	31,2 33,25 38,0 45,0 62,5 72,0 31,0 32,5 35,0 37,0 35,0 35,0 43,0 43,0 50,5 56,0	25 29 35 43 56 63,5 25 29 29 35 35 35 43 43 56 56	25 29 35 43 56 63,5 25 29 29 29 35 35 56 56 43 43	25 29 35 43 56 63,5 29 25 35 29 25 29 29 35 35 43
		40	40	32	130,0	65,0	63,5	63,5	56

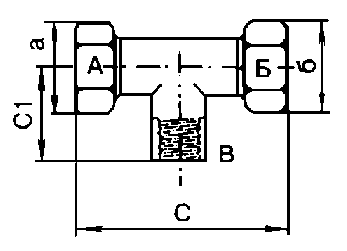

10	Тройник с внутренней резьбой
		12 15 15 20 20 26 40 40 40 40 40	12 15 15 20 20 26 40 40 40 40 40	1/2 1/2 1/2 3/4 1 1 1/2 3/4 1 5/4 3/2	62,4 64 64 80 88 93 110 120 125 130 140	22 21 31 24 29 31,5 38 43 50 60 70	25 29 29 35 35 43 63,5 63,5 63,5 63,5 63,5	25 29 29 35 35 43 63,5 63,5 63,5 63,5 63,5	- - - - - - - - - - -
Примечания 1 Фитинги для труб внутренним диаметром больше 32 мм могут быть выполнены из чугуна, покрытого тефлоном. 2 Сортамент фитингов для труб внутренним диаметром больше 40 мм следует уточнить в ТОО НПП "ВладВЭД".

Текст документа сверен по:

официальное издание

Госстрой России - М.: ГУП ЦПП, 1998
