Свод правил по проектированию и строительству сп 41-106-2004 "Проектирование и монтаж подземных трубопроводов теплоснабжения и горячего водоснабжения из асбестоцементных труб" (одобрен постановлением Госстроя РФ от 7 апреля 2004 г. N 51)

Вид материала

Таблица А.1 - Гидравлический расчет водяных трубопроводов из асбестоцементных труб ТТ12 (ТУ 5786-055-00281588)
Таблица Б.1 Показатели свойств индустриальной тепловой изоляции из пенополиуретана (ППУ) в полиэтиленовой оболочке асбестоцемент

Подобный материал:

1 2

Таблица А.1 - Гидравлический расчет водяных трубопроводов из асбестоцементных труб ТТ12 (ТУ 5786-055-00281588)

┌─────────────────┬─────────────────────────────────────────────────────────────────────────────────────────────────────────────────────────────────────────────────────────────────────────┐

│ Расход │ Диаметры D_у x d_вн, мм │

├─────┬───────────┼────────────────────┬────────────────────┬─────────────────────┬────────────────────┬────────────────────┬────────────────────┬─────────────────────┬────────────────────┤

│ Q, │ G_1 х │ 100 x 92 │ 125 x 111 │ 150 x 132 │ 200 x 180 │ 250 x 226 │ 300 x 267 │ 400 x 352 │ 500 x 436 │

│ л/с │ 10(-3), ├──────────┬─────────┼──────────┬─────────┼──────────┬──────────┼─────────┬──────────┼──────────┬─────────┼──────────┬─────────┼──────────┬──────────┼─────────┬──────────┤

│ │ кг/ч │ 1000i │ V, │ 1000i │ V, │ 1000i │ V, │ 1000i │ V, │ 1000i │ V, │ 1000i │ V, м/с │ 1000i │ V. │ 1000i │ V, м/с │

│ │ │ ───── │ м/с │ ───── │ м/с │ ───── │ м/с │ ───── │ м/с │ ───── │ м/с │ ───── │ │ ───── │ м/с │ ───── │ │

│ │ │ Р, Па/м │ │ Р, Па/м │ │ Р, Па/м │ │ Р, Па/м │ │ Р, Па/м │ │ Р, Па/м │ │ P, Па/м │ │ Р, Па/м │ │

├─────┼───────────┼──────────┼─────────┼──────────┼─────────┼──────────┼──────────┼─────────┼──────────┼──────────┼─────────┼──────────┼─────────┼──────────┼──────────┼─────────┼──────────┤

│ 1,6 │ 5,76 │ 0,83 │ 0,24 │ - │ - │ - │ - │ - │ - │ - │ - │ - │ - │ - │ - │ - │ - │

│ │ │ ───── │ │ │ │ │ │ │ │ │ │ │ │ │ │ │ │

│ │ │ 8,3 │ │ │ │ │ │ │ │ │ │ │ │ │ │ │ │

├─────┼───────────┼──────────┼─────────┼──────────┼─────────┼──────────┼──────────┼─────────┼──────────┼──────────┼─────────┼──────────┼─────────┼──────────┼──────────┼─────────┼──────────┤

│ 3,3 │ 11,9 │ 3,19 │ 0,50 │ 1,25 │ 0,34 │ 0,53 │ 0,24 │ - │ - │ - │ - │ - │ - │ - │ - │ - │ - │

│ │ │ ───── │ │ ───── │ │ ───── │ │ │ │ │ │ │ │ │ │ │ │

│ │ │ 32 │ │ 12,5 │ │ 5,3 │ │ │ │ │ │ │ │ │ │ │ │

├─────┼───────────┼──────────┼─────────┼──────────┼─────────┼──────────┼──────────┼─────────┼──────────┼──────────┼─────────┼──────────┼─────────┼──────────┼──────────┼─────────┼──────────┤

│ 5,0 │ 18,0 │ 6,98 │ 0,75 │ 2,72 │ 0,52 │ 1,14 │ 0,37 │ - │ - │ - │ - │ - │ - │ - │ - │ - │ - │

│ │ │ ───── │ │ ───── │ │ ───── │ │ │ │ │ │ │ │ │ │ │ │

│ │ │ 70 │ │ 27,2 │ │ 11,4 │ │ │ │ │ │ │ │ │ │ │ │

├─────┼───────────┼──────────┼─────────┼──────────┼─────────┼──────────┼──────────┼─────────┼──────────┼──────────┼─────────┼──────────┼─────────┼──────────┼──────────┼─────────┼──────────┤

│ 6,5 │ 23,4 │ 11,5 │ 0,98 │ 4,46 │ 0,67 │ 1,87 │ 0,48 │ 0,4 │ 0,26 │ - │ - │ - │ - │ - │ - │ - │ - │

│ │ │ ───── │ │ ───── │ │ ───── │ │ ───── │ │ │ │ │ │ │ │ │ │

│ │ │ 115 │ │ 44,6 │ │ 18,7 │ │ 4 │ │ │ │ │ │ │ │ │ │

├─────┼───────────┼──────────┼─────────┼──────────┼─────────┼──────────┼──────────┼─────────┼──────────┼──────────┼─────────┼──────────┼─────────┼──────────┼──────────┼─────────┼──────────┤

│13,0 │ 46,8 │ 43,1 │ 1,96 │ 16,64 │ 1,34 │ 6,93 │ 0,95 │ 1,46 │ 0,51 │ 0,47 │ 0,32 │ 0,21 │ 0,23 │ - │ - │ - │ - │

│ │ │ ───── │ │ ───── │ │ ───── │ │ ───── │ │ ───── │ │ ───── │ │ │ │ │ │

│ │ │ 431 │ │ 166,4 │ │ 69,3 │ │ 14,6 │ │ 4,7 │ │ 2,1 │ │ │ │ │ │

├─────┼───────────┼──────────┼─────────┼──────────┼─────────┼──────────┼──────────┼─────────┼──────────┼──────────┼─────────┼──────────┼─────────┼──────────┼──────────┼─────────┼──────────┤

│19,5 │ 70,2 │ 94,1 │ 2,94 │ 35,5 │ 2,00 │ 15,0 │ 1,43 │ 3,14 │ 0,77 │ 1,00 │ 0,49 │ 0,44 │ 0,35 │ 0,11 │ 0,20 │ - │ - │

│ │ │ ───── │ │ ───── │ │ ───── │ │ ───── │ │ ───── │ │ ───── │ │ ───── │ │ │ │

│ │ │ 941 │ │ 355 │ │ 150 │ │ 31,4 │ │ 10 │ │ 4,4 │ │ 1,1 │ │ │ │

├─────┼───────────┼──────────┼─────────┼──────────┼─────────┼──────────┼──────────┼─────────┼──────────┼──────────┼─────────┼──────────┼─────────┼──────────┼──────────┼─────────┼──────────┤

│26,0 │ 93,6 │ - │ - │ 62,9 │ 2,67 │ 26,1 │ 1,90 │ 5,43 │ 1,02 │ 1,73 │ 0,65 │ 0,75 │ 0,46 │ 0,19 │ 0,27 │ - │ - │

│ │ │ │ │ ───── │ │ ───── │ │ ───── │ │ ───── │ │ ───── │ │ ───── │ │ │ │

│ │ │ │ │ 629 │ │ 261 │ │ 54,3 │ │ 17,3 │ │ 7,5 │ │ 1,9 │ │ │ │

├─────┼───────────┼──────────┼─────────┼──────────┼─────────┼──────────┼──────────┼─────────┼──────────┼──────────┼─────────┼──────────┼─────────┼──────────┼──────────┼─────────┼──────────┤

│32,5 │ 117,0 │ - │ - │ - │ - │ 40 │ 2,34 │ 18,31 │ 1,28 │ 2,64 │ 0,81 │ 1,15 │ 0,58 │ 0,29 │ 0,33 │ 0,1 │ 0,22 │

│ │ │ │ │ │ │ ───── │ │ ───── │ │ ───── │ │ ───── │ │ ───── │ │ ───── │ │

│ │ │ │ │ │ │ 400 │ │ 183,1 │ │ 26,4 │ │ 11,5 │ │ 2,9 │ │ 1,0 │ │

├─────┼───────────┼──────────┼─────────┼──────────┼─────────┼──────────┼──────────┼─────────┼──────────┼──────────┼─────────┼──────────┼─────────┼──────────┼──────────┼─────────┼──────────┤

│39,0 │ 140,4 │ - │ - │ - │ - │ 56,7 │ 2,85 │ 11,8 │ 1,53 │ 3,74 │ 0,97 │ 1,62 │ 0,70 │ 0,41 │ 0,40 │ 0,14 │ 0,26 │

│ │ │ │ │ │ │ ───── │ │ ───── │ │ ───── │ │ ───── │ │ ───── │ │ ───── │ │

│ │ │ │ │ │ │ 567 │ │ 118 │ │ 37,4 │ │ 16,2 │ │ 4,1 │ │ 1,4 │ │

├─────┼───────────┼──────────┼─────────┼──────────┼─────────┼──────────┼──────────┼─────────┼──────────┼──────────┼─────────┼──────────┼─────────┼──────────┼──────────┼─────────┼──────────┤

│45,5 │ 163,8 │ - │ - │ - │ - │ - │ - │ 15,8 │ 1,79 │ 5,01 │ 1,13 │ 2,17 │ 0,81 │ 0,54 │ 0,47 │ 0,19 │ 0,30 │

│ │ │ │ │ │ │ │ │ ───── │ │ ───── │ │ ───── │ │ ───── │ │ ───── │ │

│ │ │ │ │ │ │ │ │ 158 │ │ 50,1 │ │ 21,7 │ │ 5,4 │ │ 1,9 │ │

├─────┼───────────┼──────────┼─────────┼──────────┼─────────┼──────────┼──────────┼─────────┼──────────┼──────────┼─────────┼──────────┼─────────┼──────────┼──────────┼─────────┼──────────┤

│52,0 │ 187,2 │ - │ - │ - │ - │ - │ - │ 20,5 │ 2,04 │ 6,47 │ 1,30 │ 2,79 │ 0,93 │ 0,70 │ 0,54 │ 0,24 │ 0,35 │

│ │ │ │ │ │ │ │ │ ───── │ │ ───── │ │ ───── │ │ ───── │ │ ───── │ │

│ │ │ │ │ │ │ │ │ 205 │ │ 64,7 │ │ 27,9 │ │ 7,0 │ │ 2,4 │ │

├─────┼───────────┼──────────┼─────────┼──────────┼─────────┼──────────┼──────────┼─────────┼──────────┼──────────┼─────────┼──────────┼─────────┼──────────┼──────────┼─────────┼──────────┤

│58,5 │ 210,6 │ - │ - │ - │ - │ - │ - │ 25,7 │ 2,30 │ 8,10 │ 1,46 │ 3,50 │ 1,05 │ 0,87 │ 0,60 │ 0,30 │ 0,39 │

│ │ │ │ │ │ │ │ │ ───── │ │ ───── │ │ ───── │ │ ───── │ │ ───── │ │

│ │ │ │ │ │ │ │ │ 257 │ │ 81,0 │ │ 35,0 │ │ 8,7 │ │ 3,0 │ │

├─────┼───────────┼──────────┼─────────┼──────────┼─────────┼──────────┼──────────┼─────────┼──────────┼──────────┼─────────┼──────────┼─────────┼──────────┼──────────┼─────────┼──────────┤

│65,0 │ 234,0 │ - │ - │ - │ - │ - │ - │ 31,4 │ 2,56 │ 10,00 │ 1,62 │ 4,27 │ 1,16 │ 1,07 │ 0,67 │ 0,37 │ 0,44 │

│ │ │ │ │ │ │ │ │ ───── │ │ ───── │ │ ───── │ │ ───── │ │ ───── │ │

│ │ │ │ │ │ │ │ │ 314 │ │ 100,0 │ │ 42,7 │ │ 10,7 │ │ 3,7 │ │

├─────┼───────────┼──────────┼─────────┼──────────┼─────────┼──────────┼──────────┼─────────┼──────────┼──────────┼─────────┼──────────┼─────────┼──────────┼──────────┼─────────┼──────────┤

│70,0 │ 252,0 │ - │ - │ - │ - │ - │ - │ 36,3 │ 2,75 │ 11,43 │ 1,75 │ 4,93 │ 1,25 │ 1,23 │ 0,72 │ 0,42 │ 0,47 │

│ │ │ │ │ │ │ │ │ ───── │ │ ───── │ │ ───── │ │ ───── │ │ ───── │ │

│ │ │ │ │ │ │ │ │ 363 │ │ 114,3 │ │ 49,3 │ │ 12,3 │ │ 4,2 │ │

├─────┼───────────┼──────────┼─────────┼──────────┼─────────┼──────────┼──────────┼─────────┼──────────┼──────────┼─────────┼──────────┼─────────┼──────────┼──────────┼─────────┼──────────┤

│76,0 │ 273,6 │ - │ - │ - │ - │ - │ - │ 42,5 │ 3,00 │ 13,39 │ 1,90 │ 5,76 │ 1,36 │ 1,44 │ 0,78 │ 0,49 │ 0,51 │

│ │ │ │ │ │ │ │ │ ───── │ │ ───── │ │ ───── │ │ ───── │ │ ───── │ │

│ │ │ │ │ │ │ │ │ 425 │ │ 133,9 │ │ 57,6 │ │ 14,4 │ │ 4,9 │ │

├─────┼───────────┼──────────┼─────────┼──────────┼─────────┼──────────┼──────────┼─────────┼──────────┼──────────┼─────────┼──────────┼─────────┼──────────┼──────────┼─────────┼──────────┤

│90,0 │ 324,0 │ - │ - │ - │ - │ - │ - │ - │ - │ 18,53 │ 2,25 │ 7,97 │ 1,61 │ 1,98 │ 0,93 │ 0,68 │ 0,60 │

│ │ │ │ │ │ │ │ │ │ │ ───── │ │ ───── │ │ ───── │ │ ───── │ │

│ │ │ │ │ │ │ │ │ │ │ 185,3 │ │ 79,7 │ │ 19,8 │ │ 6,8 │ │

├─────┼───────────┼──────────┼─────────┼──────────┼─────────┼──────────┼──────────┼─────────┼──────────┼──────────┼─────────┼──────────┼─────────┼──────────┼──────────┼─────────┼──────────┤

│100,0│ 360,0 │ - │ - │ - │ - │ - │ - │ - │ - │ 22,70 │ 2,49 │ 9,75 │ 1,79 │ 2,42 │ 1,03 │ 0,83 │ 0,97 │

│ │ │ │ │ │ │ │ │ │ │ ───── │ │ ───── │ │ ───── │ │ ───── │ │

│ │ │ │ │ │ │ │ │ │ │ 227,0 │ │ 97,5 │ │ 24,2 │ │ 8,3 │ │

├─────┼───────────┼──────────┼─────────┼──────────┼─────────┼──────────┼──────────┼─────────┼──────────┼──────────┼─────────┼──────────┼─────────┼──────────┼──────────┼─────────┼──────────┤

│110,0│ 396,0 │ - │ - │ - │ - │ - │ - │ - │ - │ 27,28 │ 2,74 │ 11,71 │ 1,97 │ 2,90 │ 1,13 │ 1,00 │ 0,74 │

│ │ │ │ │ │ │ │ │ │ │ ───── │ │ ───── │ │ ───── │ │ ───── │ │

│ │ │ │ │ │ │ │ │ │ │ 272,8 │ │ 117,1 │ │ 29,0 │ │ 10,0 │ │

├─────┼───────────┼──────────┼─────────┼──────────┼─────────┼──────────┼──────────┼─────────┼──────────┼──────────┼─────────┼──────────┼─────────┼──────────┼──────────┼─────────┼──────────┤

│120,0│ 432,0 │ - │ - │ - │ - │ - │ - │ - │ - │ 32,26 │ 2,99 │ 13,85 │ 2,14 │ 3,43 │ 1,23 │ 1,17 │ 0,80 │

│ │ │ │ │ │ │ │ │ │ │ ───── │ │ ───── │ │ ───── │ │ ───── │ │

│ │ │ │ │ │ │ │ │ │ │ 322,6 │ │ 138,5 │ │ 34,3 │ │ 11,7 │ │

├─────┼───────────┼──────────┼─────────┼──────────┼─────────┼──────────┼──────────┼─────────┼──────────┼──────────┼─────────┼──────────┼─────────┼──────────┼──────────┼─────────┼──────────┤

│135,0│ 486,0 │ - │ - │ - │ - │ - │ - │ - │ - │ - │ - │ 17,37 │ 2,41 │ 4,30 │ 1,39 │ 1,46 │ 0,90 │

│ │ │ │ │ │ │ │ │ │ │ │ │ ───── │ │ ───── │ │ ───── │ │

│ │ │ │ │ │ │ │ │ │ │ │ │ 173,7 │ │ 43,0 │ │ 14,6 │ │

├─────┼───────────┼──────────┼─────────┼──────────┼─────────┼──────────┼──────────┼─────────┼──────────┼──────────┼─────────┼──────────┼─────────┼──────────┼──────────┼─────────┼──────────┤

│150,0│ 540,0 │ - │ - │ - │ - │ - │ - │ - │ - │ - │ - │ 21,28 │ 2,68 │ 5,26 │ 1,54 │ 1,79 │ 1,00 │

│ │ │ │ │ │ │ │ │ │ │ │ │ ───── │ │ ───── │ │ ───── │ │

│ │ │ │ │ │ │ │ │ │ │ │ │ 212,8 │ │ 52,6 │ │ 17,9 │ │

├─────┼───────────┼──────────┼─────────┼──────────┼─────────┼──────────┼──────────┼─────────┼──────────┼──────────┼─────────┼──────────┼─────────┼──────────┼──────────┼─────────┼──────────┤

│168,0│ 604,8 │ - │ - │ - │ - │ - │ - │ - │ - │ - │ - │ 26,48 │ 3,00 │ 6,53 │ 1,73 │ 2,22 │ 1,13 │

│ │ │ │ │ │ │ │ │ │ │ │ │ ───── │ │ ───── │ │ ───── │ │

│ │ │ │ │ │ │ │ │ │ │ │ │ 264,8 │ │ 65,3 │ │ 22,2 │ │

├─────┼───────────┼──────────┼─────────┼──────────┼─────────┼──────────┼──────────┼─────────┼──────────┼──────────┼─────────┼──────────┼─────────┼──────────┼──────────┼─────────┼──────────┤

│195,0│ 702,0 │ - │ - │ - │ - │ - │ - │ - │ - │ - │ - │ - │ - │ 8,70 │ 2,00 │ 2,95 │ 1,31 │

│ │ │ │ │ │ │ │ │ │ │ │ │ │ │ ───── │ │ ───── │ │

│ │ │ │ │ │ │ │ │ │ │ │ │ │ │ 87,0 │ │ 29,5 │ │

├─────┼───────────┼──────────┼─────────┼──────────┼─────────┼──────────┼──────────┼─────────┼──────────┼──────────┼─────────┼──────────┼─────────┼──────────┼──────────┼─────────┼──────────┤

│ 224 │ 806,4 │ - │ - │ - │ - │ - │ - │ - │ - │ - │ - │ - │ - │ 11,36 │ 2,30 │ 3,85 │ 1,50 │

│ │ │ │ │ │ │ │ │ │ │ │ │ │ │ ───── │ │ ───── │ │

│ │ │ │ │ │ │ │ │ │ │ │ │ │ │ 113,6 │ │ 38,5 │ │

├─────┼───────────┼──────────┼─────────┼──────────┼─────────┼──────────┼──────────┼─────────┼──────────┼──────────┼─────────┼──────────┼─────────┼──────────┼──────────┼─────────┼──────────┤

│ 261 │ 939,6 │ - │ - │ - │ - │ - │ - │ - │ - │ - │ - │ - │ - │ 15,25 │ 2,68 │ 5,17 │ 1,75 │

│ │ │ │ │ │ │ │ │ │ │ │ │ │ │ ───── │ │ ───── │ │

│ │ │ │ │ │ │ │ │ │ │ │ │ │ │ 152,5 │ │ 51,7 │ │

├─────┼───────────┼──────────┼─────────┼──────────┼─────────┼──────────┼──────────┼─────────┼──────────┼──────────┼─────────┼──────────┼─────────┼──────────┼──────────┼─────────┼──────────┤

│ 300 │ 1080,0 │ - │ - │ - │ - │ - │ - │ - │ - │ - │ - │ - │ - │ 20,00 │ 3,08 │ 6,75 │ 2,01 │

│ │ │ │ │ │ │ │ │ │ │ │ │ │ │ ───── │ │ ───── │ │

│ │ │ │ │ │ │ │ │ │ │ │ │ │ │ 200,0 │ │ 67,5 │ │

├─────┼───────────┼──────────┼─────────┼──────────┼─────────┼──────────┼──────────┼─────────┼──────────┼──────────┼─────────┼──────────┼─────────┼──────────┼──────────┼─────────┼──────────┤

│ 335 │ 1206,0 │ - │ - │ - │ - │ - │ - │ - │ - │ - │ - │ - │ - │ - │ - │ 8,35 │ 2,25 │

│ │ │ │ │ │ │ │ │ │ │ │ │ │ │ │ │ ───── │ │

│ │ │ │ │ │ │ │ │ │ │ │ │ │ │ │ │ 83,5 │ │

├─────┼───────────┼──────────┼─────────┼──────────┼─────────┼──────────┼──────────┼─────────┼──────────┼──────────┼─────────┼──────────┼─────────┼──────────┼──────────┼─────────┼──────────┤

│ 373 │ 1342,8 │ - │ - │ - │ - │ - │ - │ - │ - │ - │ - │ - │ - │ - │ - │ 10,27 │ 2,50 │

│ │ │ │ │ │ │ │ │ │ │ │ │ │ │ │ │ ───── │ │

│ │ │ │ │ │ │ │ │ │ │ │ │ │ │ │ │ 102,7 │ │

├─────┼───────────┼──────────┼─────────┼──────────┼─────────┼──────────┼──────────┼─────────┼──────────┼──────────┼─────────┼──────────┼─────────┼──────────┼──────────┼─────────┼──────────┤

│ 410 │ 1476,0 │ - │ - │ - │ - │ - │ - │ - │ - │ - │ - │ - │ - │ - │ - │ 12,32 │ 2,75 │

│ │ │ │ │ │ │ │ │ │ │ │ │ │ │ │ │ ───── │ │

│ │ │ │ │ │ │ │ │ │ │ │ │ │ │ │ │ 123,2 │ │

├─────┼───────────┼──────────┼─────────┼──────────┼─────────┼──────────┼──────────┼─────────┼──────────┼──────────┼─────────┼──────────┼─────────┼──────────┼──────────┼─────────┼──────────┤

│ 450 │ 1620,0 │ - │ - │ - │ - │ - │ - │ - │ - │ - │ - │ - │ - │ - │ - │ 14,75 │ 3,02 │

│ │ │ │ │ │ │ │ │ │ │ │ │ │ │ │ │ ───── │ │

│ │ │ │ │ │ │ │ │ │ │ │ │ │ │ │ │ 147,5 │ │

└─────┴───────────┴──────────┴─────────┴──────────┴─────────┴──────────┴──────────┴─────────┴──────────┴──────────┴─────────┴──────────┴─────────┴──────────┴──────────┴─────────┴──────────┘

Приложение Б

(справочное)

Таблица Б.1 Показатели свойств индустриальной тепловой изоляции из пенополиуретана (ППУ) в полиэтиленовой оболочке асбестоцементных труб

┌─────┬─────────────────────────────────────────────┬───────────────────┐

│N п.п│Наименование показателя свойств, единица│ Значение │

│ . │измерения │ │

├─────┼─────────────────────────────────────────────┼───────────────────┤

│ 1 │Плотность тепловой изоляции из ППУ, кг/м3, не│ 60 │

│ │менее │ │

├─────┼─────────────────────────────────────────────┼───────────────────┤

│ 2 │Плотность ППУ при сжатии при 10%-ной│ 0,3 │

│ │деформации, МПа, не менее │ │

├─────┼─────────────────────────────────────────────┼───────────────────┤

│ 3 │Объемная доля закрытых пор ППУ, %, не менее │ 88 │

├─────┼─────────────────────────────────────────────┼───────────────────┤

│ 4 │Водопоглощение ППУ при кипячении в течение│ 10 │

│ │90 мин, % по объему, не более │ │

├─────┼─────────────────────────────────────────────┼───────────────────┤

│ 5 │Теплопроводность при температуре 50°С, Вт/м х│ 0,033 │

│ │°С, не более │ │

├─────┼─────────────────────────────────────────────┼───────────────────┤

│ 6 │Предел текучести полиэтилена оболочки, МПа,│ 19,0 │

│ │не менее │ │

├─────┼─────────────────────────────────────────────┼───────────────────┤

│ 7 │Относительное удлинение полиэтилена оболочки│ 350 │

│ │при разрыве, %, не менее │ │

└─────┴─────────────────────────────────────────────┴───────────────────┘

Приложение В

(справочное)

Таблица В.1 Расчетное значение плотности теплового потока (линейных тепловых потерь) двухтрубной бесканальной прокладки тепловых сетей из асбестоцементных труб, теплоизолированных пенополиуретаном

┌─────────────────┬────────────────────────────────────────────────────────────────────────────────┐

│Условный диаметр │ Плотность теплового потока (линейные тепловые потери), Вт/м │

│ абестоцементных ├────────────────────────────────────────────────────────────────────────────────┤

│ труб и наружный │ при числе часов работы в год │

│ диаметр ├────────────────────────────────────────┬───────────────────────────────────────┤

│ полиэтиленовой │ 5200 и менее │ более 5200 │

│ оболочки, мм │ │ │

│ ├───────────────────┬────────────────────┼───────────────────┬───────────────────┤

│ │для подающей трубы │ для обратной трубы │для подающей трубы │для обратной трубы │

│ │ (90°С) │ (50°С) │ (90°С) │ (50°С) │

├─────────────────┼───────────────────┼────────────────────┼───────────────────┼───────────────────┤

│ 100 x160 │ 78,79 │ 37,89 │ 73,11 │ 31,75 │

├─────────────────┼───────────────────┼────────────────────┼───────────────────┼───────────────────┤

│ 125 x 200 │ 68,88 │ 34,25 │ 63,94 │ 28,86 │

├─────────────────┼───────────────────┼────────────────────┼───────────────────┼───────────────────┤

│ 150 x 250 │ 58,78 │ 30,11 │ 54,57 │ 25,51 │

├─────────────────┼───────────────────┼────────────────────┼───────────────────┼───────────────────┤

│ 200 x 315 │ 69,37 │ 34,99 │ 64,40 │ 29,57 │

├─────────────────┼───────────────────┼────────────────────┼───────────────────┼───────────────────┤

│ 250 x 400 │ 64,27 │ 33,02 │ 59,68 │ 28,00 │

├─────────────────┼───────────────────┼────────────────────┼───────────────────┼───────────────────┤

│ 300 x 450 │ 72,43 │ 36,77 │ 67,25 │ 31,11 │

├─────────────────┼───────────────────┼────────────────────┼───────────────────┼───────────────────┤

│ 400 x 560 │ 85,32 │ 42,63 │ 79,21 │ 35,96 │

├─────────────────┼───────────────────┼────────────────────┼───────────────────┼───────────────────┤

│ 500 x 710 │ 79,85 │ 40,68 │ 49,46 │ 35,20 │

└─────────────────┴───────────────────┴────────────────────┴───────────────────┴───────────────────┘

Приложение Г

(справочное)

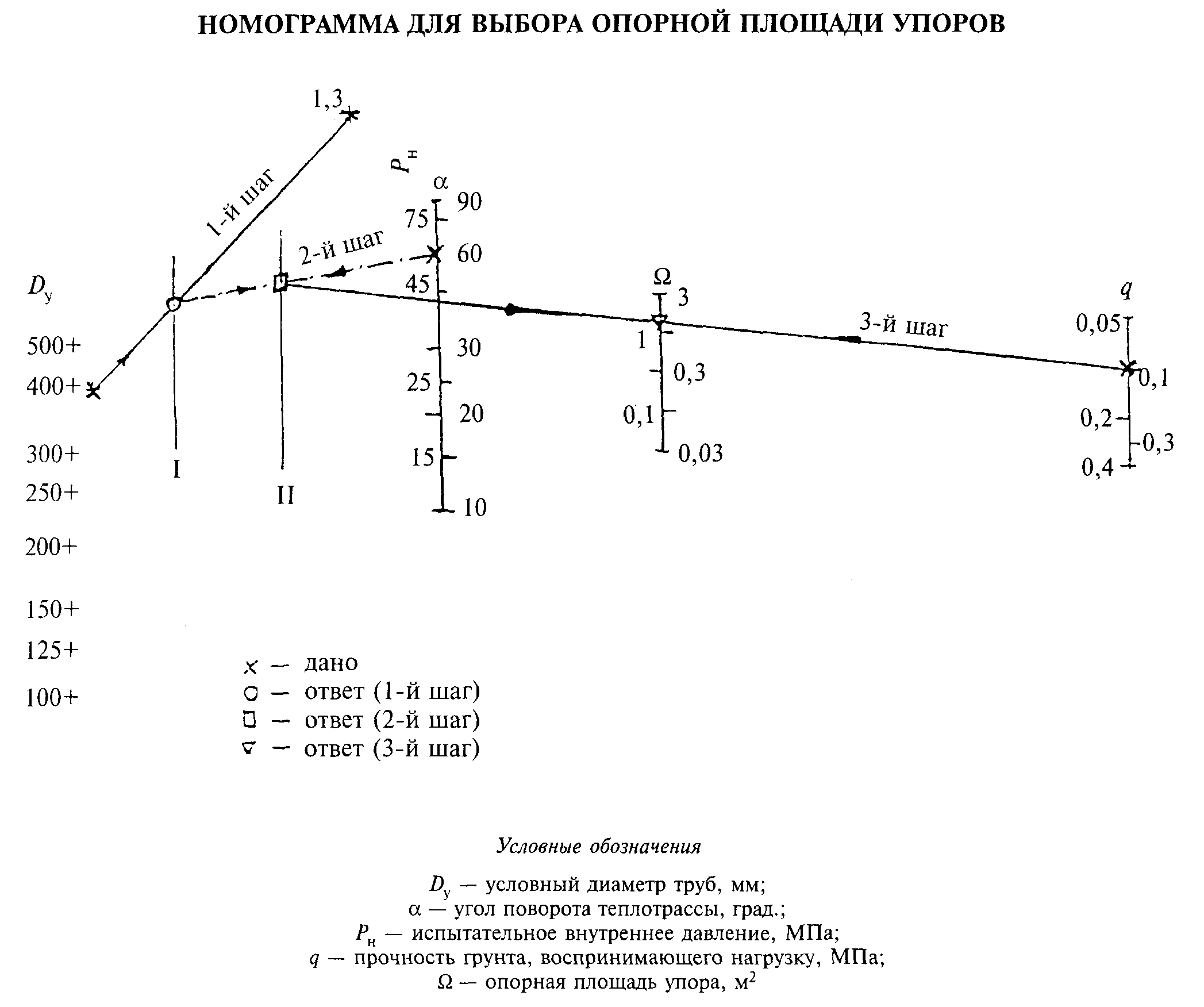

"Номограмма для выбора опорной площади упоров"

Приложение Д

Испытания трубопроводов горячего водо- и теплоснабжения из напорных асбестоцементных труб и муфт

Д.1 Предварительные испытания

Порядок проведения гидравлического испытания асбестоцементных трубопроводов на прочность и герметичность.

Д.1.1 Перед началом гидравлических испытаний трубопровод полностью заполняется водой. Заполнение трубопровода должно производиться с интенсивностью не более 4-5 м3/ч. При заполнении трубопровода водой воздух должен быть удален через открытые краны.

Д.1.2 Перед началом гидравлических испытаний трубопровод должен быть заполнен полностью водой на 24 ч для полного насыщения труб и муфт водой.

Д.1.3 При проведении испытаний давление в трубопроводе доводится до 0,2 МПа (2 кгс/см2) и выдерживается 30 мин, после чего проводится осмотр испытываемого участка с отметкой дефектных мест.

Д.1.4 Далее давление постепенно повышается ступенями на 0,1-0,3 МПа с выдерживанием его на каждой ступени не менее 5 мин. Под испытательным давлением, равным 1,3 рабочего давления, трубопровод выдерживается 30 мин, после чего давление снижается до рабочего и проводится осмотр трассы для определения состояния трубопровода и выявления дефектов.

Д.1.5 Результаты осмотра, выявленные дефекты и меры по их устранению заносятся в акт испытаний.

Д.2 Приемочные и гидравлические испытания

Д.2.1 Приемочные и гидравлические испытания трубопровода разрешается начинать после засыпки в соответствии с требованиями СНиП 3.02.01.

Д.2.2 Трубопровод заполняется водой с целью водонасыщения на 24 ч. Если трубопровод был заполнен водой до засыпки грунтом, то указанная продолжительность водонасыщения устанавливается с момента засыпки трубопровода.

Д.2.3 Производятся испытания участка на герметичность.

Д.2.4 Испытываемый участок отключается задвижками.

Д.2.5 Поднимается давление до испытательного, равного 1,3 рабочего давления

Д.2.6 Давление в трубопроводе повышается постепенно на 0,1-0,3 МПа (1-3 кгс/см2) в течение 30-60 мин с выдерживанием на каждой ступени не менее 5 мин. Под испытательным давлением трубопровод выдерживается 30 мин, изменения давления в трубопроводе фиксируются через каждые 10 мин, после чего давление снижается до 0,2 МПа (2 кгс/см2) и проводится обход трассы с целью определения состояния трубопровода для выявления дефектов.

Д.2.7 Асбестоцементный трубопровод признается выдержавшим предварительные, приемочные и гидравлические испытания на герметичность, если величина расхода подкаченной воды не превышает допустимых значений.

Величина допустимого расхода подкаченной воды на испытываемый участок длиной 1 км составляет:

┌─────────────────┬─────────┬──────────┬────────┬──────────┬─────────┬─────────┬─────────┬─────────┐

│Условный диаметр,│ 100 │ 125 │ 150 │ 200 │ 250 │ 300 │ 400 │ 500 │

│мм │ │ │ │ │ │ │ │ │

├─────────────────┼─────────┼──────────┼────────┼──────────┼─────────┼─────────┼─────────┼─────────┤

│Расход, л/мин │ 1,40 │ 1,56 │ 1,72 │ 1,98 │ 2,22 │ 2,42 │ 2,80 │ 3,14 │

└─────────────────┴─────────┴──────────┴────────┴──────────┴─────────┴─────────┴─────────┴─────────┘

Д.2.8 По результатам испытаний составляется акт по принятой форме.
