ОПРОСНЫЙ ЛИСТ № 01.thr.03.03.04.024 (на двух листах) Кран мостовой для перемещения расплавленного металла г/п 16т

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

1. Грузоподъемность, т	-16
2. Высота подъема, м	-16
3. Группа режима работы	-6К
4. Скорость, м/с
подъема главного крюка	-0,125
передвижения тележки	-0,63
передвижения крана	-1,25
5. Нагрузка на колесо Р, кН	- см. табл.
6. Установленная мощность, N, кВт	- см. табл.
7. Род тока и напряжение силовой цепи	- переменный, трехфазный -380В; 50 Гц
8. Исполнение и категория размещения	-УЗ
9. Температура окружающей среды, град. С	- -40...+40
10. Тип кранового рельса	- Р43, КР70-Л
11. Тип кабины	- закрытая с кондиционером

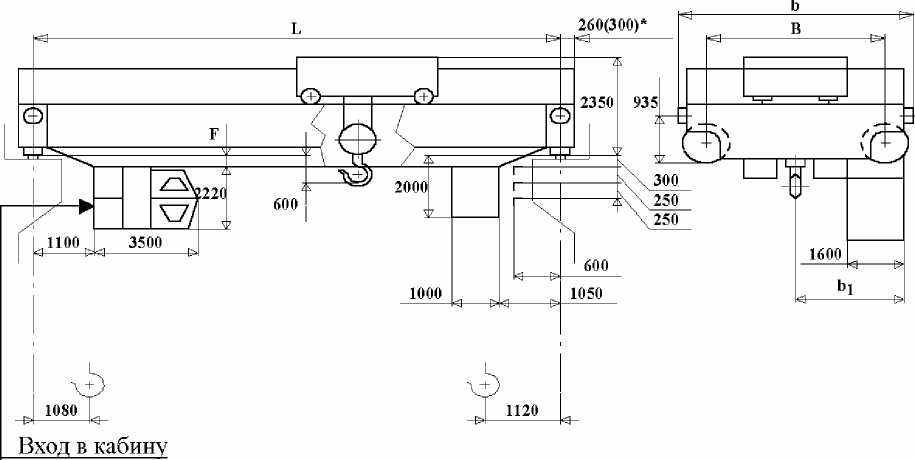

L	В	Ъ	bl	F	N, кВт	Р, кН	Масса, Gk,T
м	мм			не более
10,5	4400	5600	2710	250	40,7	133	18,6
16,5						143	20,4
22,5				500	47,7	157	24,8
28,5	5000	6200	3020	750		176	31,8
34,5	5600	6800	3320	850		216	46,6

ОПРОСНЫЙ ЛИСТ № 01.thr.03.03.04.024 Кран мостовой для перемещения расплавленного металла г/п 16т

ТЕХНИЧЕСКИЕ ТРЕБОВАНИЯ

1. * Размер указан для кранового рельса типа КР-100 (КР-120).

2. Запрещается применять краны в агрессивных, взрыво- и пожароопасных средах и использовать
   их для транспортировки ядовитых и взрывчатых веществ.

3. За изготовителем сохраняется право внесения изменений в конструкцию крана, не влекущих
   изменений параметров, оговоренных в настоящем опросном листе.

4. В случае потребности в конкретном кране из данного опросного листа, Заказчик посылает
   Изготовителю (ООО «Подъем Сервис») запрос с указанием номера опросного листа (в данном случае
   ОПРОСНЫЙ ЛИСТ № 01.thr.03.03.04.024) для уточнения технических характеристик и
   условий поставки.

5. Один экземпляр заполненного Заказчиком опросного листа остается у Заказчика, а второй
   направляется Изготовителю.


С ВЕДЕНИЯ, СООБЩАЕМЫЕ ЗАКАЗЧИКОМ

1. Пролет крана, L, м

2. Высота подъема, м

3. Температура окружающей среды, град. С

4. Тип кранового рельса

5. Наименование транспортируемого груза

6. Монтаж и пусконаладочные работы (да, mm)

7. Дополнительные требования


8. Наименование предприятия (организации)

9. Адрес предприятия (организации,, почтовый)

10. Руководитель предприятия (должность)

Фамилия, инициалы

место печати подпись
