Применение беспроводной связи
Wi-Fi и GSM в видеонаблюдении
Ввведение
Достаточно часто приходится использовать системы видеонаблюдения там, где пока нет никаких линий связи, даже телефона. Типичный пример таких систем – стройплощадки, автозаправочные станции (АЗС), удаленные промзоны, технологические объекты (трансформаторные и газовые подстанции и т.д).
При этом содержать там штатную службу охраны обычно нерентабельно, поэтому для контроля за обстановкой на этих объектах, целесообразно использовать системы видеонаблюдения.
Каким же образом передать видеосигнал с удаленного объекта и как подключить его к существующей системе видеонаблюдения предприятия или организовать новое рабочее место оператора видеонаблюдения? Возможно ли это вообще?
Да, возможно в 99% случаев.
Видеонаблюдение на удаленном объекте
Для начала рассмотрим, какой же в этом случае должна быть система видеонаблюдения непосредственно на объекте. Аналоговые системы отпадают практически сразу, так как передать аналоговый видеосигнал на расстояние, большее нескольких сотен метров крайне тяжело, из-за незащищенности такого сигнала от помех. Как вариант, можно использовать аналоговую систему на удаленном объекте и производить оцифровку на выходе этой системы с помощью видеосерверов, а дальше сигнал передавать уже в цифровом виде. Такая схема организации видеонаблюдения наиболее характерна для «унаследованных» аналоговых систем, которые необходимо подключить к какой-либо удаленной системе видеонаблюдения или создать удаленное рабочее место оператора видеонаблюдения.
Для вновь устанавливаемых систем наиболее целесообразно использовать IP-видеокамеры, это намного упрощает организацию связи, позволяет легко масштабировать систему видеонаблюдения и добавлять в нее новые возможности и новое оборудование.
Итак, цифровой сигнал на удаленной площадке получен. Каким же образом можно подключить этот объект к сети организации?
Использование проводных линий связи на удаленном объекте
Если есть возможность провести к объекту линию связи – проводную или оптическую – прекрасно – проблема решена.
Даже при наличии обычной телефонной линии можно использовать различные технологии xDSL, при этом возможна передача видеоизображения от одной или нескольких камер на расстояние нескольких километров или даже десятков километров, в зависимости от качества и состояния линии связи.
Но что делать, если никакой возможности протянуть кабель, для передачи данных нет? Или это экономически невыгодно?
Выход один – использовать беспроводную связь
Беспроводные линии связи Wi-Fi
Самый доступный и недорогой вид беспроводной связи – технология Wi-Fi в соответствии со стандартами IEEE802.11b и IEEE802.11g. В стандарте Wi-Fi передача данных производится на частоте 2.4~2.5 ГГц со скорость до 108 Мбит/c (реальная скорость связи в несколько раз меньше, но все равно достаточна для качественной передачи видеоизображения и звука с нескольких IP-видеокамер) на расстоянии до 30 км.
Что требуется для организации беспроводной связи по Wi-Fi?
Наличие прямой видимости, если связь осуществляется на расстоянии более 100 метров, и комплект оборудования для организации связи.
При этом наличие прямой видимости является ОБЯЗАТЕЛЬНЫМ условием! Если прямой видимости нет, можно попытаться обеспечить ее, подняв антенны повыше, изменив места расположения антенн и т.д. или искать другие пути решения организации связи.

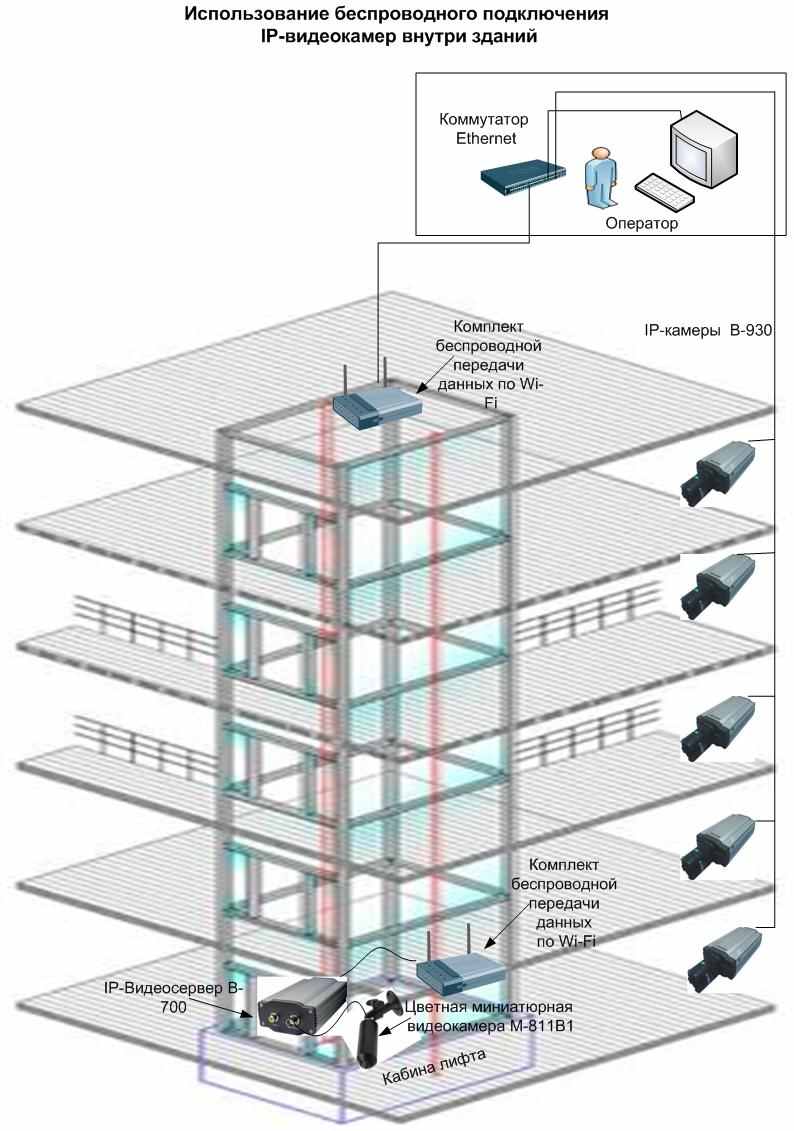

Использование беспроводного подключения
IP-видеокамер внутри зданий
Беспроводной доступ дает возможность развертывания системы видеонаблюдения там, где прокладка традиционной кабельной системы невозможна, нежелательна или экономически нецелесообразна, например, в архитектурных или культурных памятниках, на выставках, в труднодоступных местах и т.д.
Примером целесообразности беспроводного подключения видеокамеры является установка видеонаблюдения в кабине лифта. Обычно в этом случае прокладка кабеля сильно затруднена, кроме того, он достаточно часто выходит из строя.
В этом случае целесообразно использовать подключение видеокамеры по радиоканалу. В нашем примере в здание организовано видеонаблюдение с помощью IP-видеокамер Beward B-930, а для контроля кабины лифта используется миниатюрная аналоговая видеокамера, которая устанавливается на крыше лифта. Для преобразования аналогового сигнала в цифровой используется видеосервер B-700, к выходу Ethernet которого подключается комплект передачи данных по Wi-Fi.
В верхней части шахты лифта располагается второй аналогичный комплект Wi-Fi оборудования, который подключен к коммутатору локальной сети организации и оператор может наблюдать изображение с камеры, установленной в лифте точно также, как если бы она была подключена к проводной сети.
Таким образом, беспроводное подключение избавляет от необходимости прокладки кабеля там, где это затруднительно или экономически нецелесообразно.

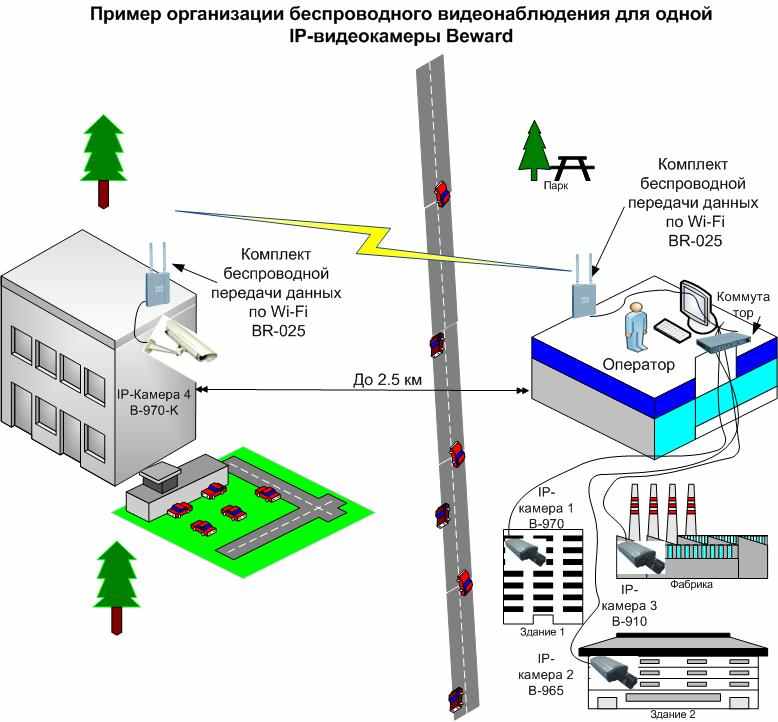

Беспроводное подключение одной уличной IP- видеокамеры
Рассмотрим типичный пример организации беспроводной связи для одной видеокамеры.
На предприятии развернута система видеонаблюдения, условно показанная, как IP-камеры 1,2 и 3 подключены к локальной сети Ethernet предприятия. К этой системе требуется подключить камеру, которая установлена на автостоянке, принадлежащей предприятию. Сложность в том, что между основными корпусами и автостоянкой проходит шоссе с интенсивным движением, через которое очень сложно и дорого протянуть кабель.
Выход – использовать беспроводное подключение по Wi-Fi.
Устанавливаем IP-видеокамеру Beward, к ней подключаем по кабелю Ethernet комплект беспроводной передачи данных по Wi-Fi, состоящий из точки доступа, антенны, коммутатора и термобокса. Этот комплект устанавливаем на крыше здания, чтобы обеспечить прямую видимость до здания, в котором находится рабочее место оператора видеонаблюдения.
На крыше здания устанавливаем второй комплект беспроводной передачи данных и подключаем к локальной сети.
Так как оборудование Wi-Fi имеет стандартный интерфейс Ethernet, то его очень просто подключить к локальной сети в любом удобном месте. Подключаем наш комплект передачи данных к коммутатору Ethernet сети предприятия – и все, проблема решена!
Подключение новой камеры к системе видеонаблюдения происходит абсолютно «прозрачно», так, как если бы она подключалась к проводной локальной сети организации, при этом нет никакой разницы, подключена ли данная IP-камера по Wi-Fi или по стандарной витой паре.
Таким образом, в приведенном примере удалось избавиться от необходимости проведения дорогостоящих работ по прокладке кабеля через дорогу

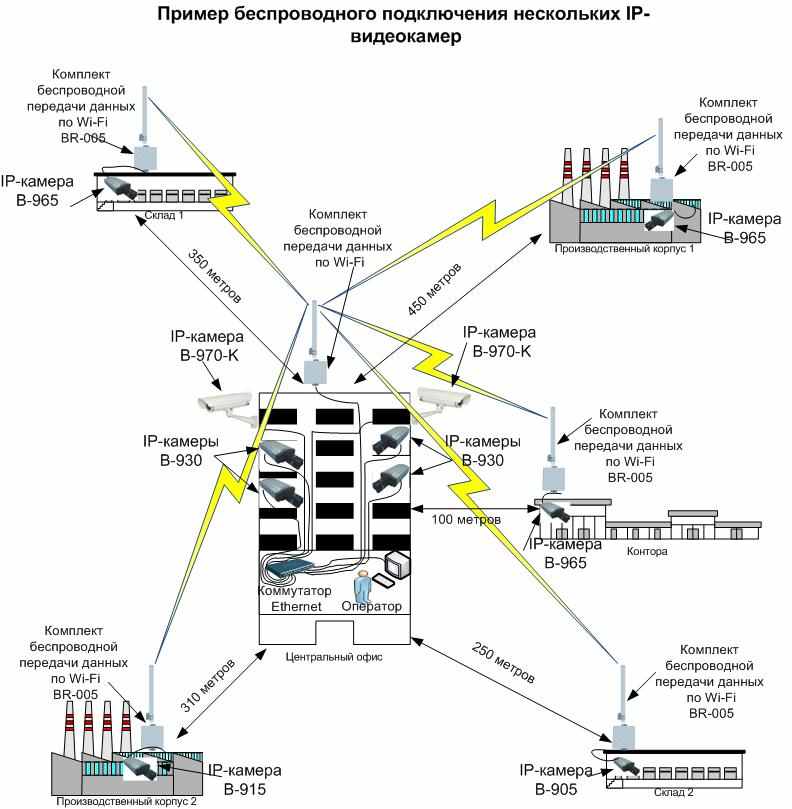

Беспроводное подключение нескольких уличных IP- видеокамер
Иногда необходимо организовать видеонаблюдение там, где нет возможности проложить линии связи для подключения видеокамер.
Пример: организация арендует несколько помещений на территории завода, в которых требуется организовать видеонаблюдение, при этом собственник не разрешает прокладывать кабели связи или требует за это очень много денег.
Как быть в такой ситуации?
Использовать беспроводное подключение по Wi-Fi!
В нашем случае система видеонаблюдения может быть построена следующим образом:
Внутри здания центрального офиса организуется видеонаблюдение с помощью IP-камер B-930, входы в здание контролируют при помощи камер B-970-К. Все эти камеры подключены к локальной сети Ethernet организации с помощью коммутатора, к нему же подключено рабочее место оператора видеонаблюдения.
Требуется подключить разбросанные по территории завода производственные здания, склады и здание конторы.
Так как прокладка кабеля невозможна по экономическим соображениям, придется использовать беспроводное подключение по Wi-Fi.
В данном случае мы устанавливаем на крыше здания центрального офиса комплект беспроводной передачи данных по Wi-Fi (для того, чтобы обеспечить прямую видимость с другими зданиями).
На крышах или стенах зданий, в которых установлены IP-камеры видеонаблюдения, монтируются другие комплекты беспроводной передачи данных по Wi-Fi, к которым подключаются видеокамеры с помощью кабеля Ethernet.
Так как расстояние от центрального офиса до самого удаленного здания не превышает 500 метров, можно использовать в составе беспроводного комплекта всенаправленные антенны.
От центрального комплекта беспроводной связи кабель Ethernet подключается к коммутатору сети предприятия и оператор может использовать эти IP-камеры точно также, как если бы они были подключены к проводной сети. т.е. подключение по Wi-Fi абсолютно «прозрачно».
Таким образом можно подключить несколько удаленных камер к системе видеонаблюдения предприятия без использования проводных линий связи

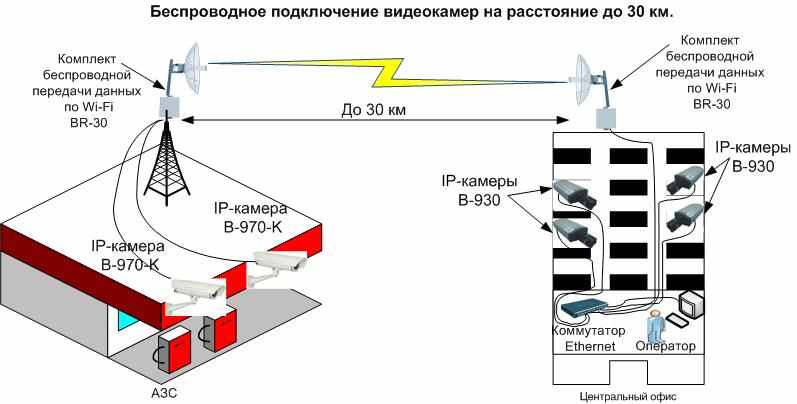

Беспроводное подключение видеокамер на расстояние до 30 км.
Как быть, если объект видеонаблюдения удален от рабочего места оператора на многие километры, а то и десятки километров? Можно ли в этом случае обойтись без кабеля или оптоволокна?
Да, можно, при использовании беспроводной связи Wi-Fi!
Необходимые условия – отсутствие препятствий на пути распространения сигнала (прямая видимость), достаточная мощность используемого оборудования, использование остронаправленных антенн и очень точная настройка их друг на друга.
Иногда возникает необходимость осуществлять видеонаблюдение за очень удаленными объектами, например, за автозаправками или магазинами из центрального офиса организации.
В этом случае можно использовать подключение IP-видеокамер систем видеонаблюдения по беспроводной сети Wi-Fi (еще раз напомним о необходимости прямой видимости).
Подключаем IP-видеокамеры B-970-K к комплекту беспроводной передачи данных по Wi-Fi (в комплект входит точка доступа, коммутатор, грозозащита, остронаправленная антенна, при необходимости - усилитель), устанавливаем его на мачту для того, чтобы обеспечить прямую видимость с аналогичным комплектом, установленным на крыше центрального офиса.
Настраиваем антенны друг на друга и все, подключаем комплект Wi-Fi связи центрального офиса к коммутатору и можем видеть изображение с удаленных камер на мониторе системы видеонаблюдения!
При этом расстояние, на котором можно использовать беспроводную связь Wi-Fi достигает 30 километров (в зависимости от рельефа местности, высоты установки антенн, эфирной обстановки и т.д.)

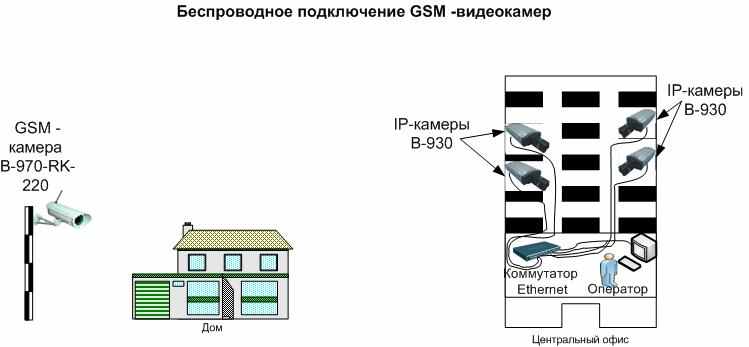

Беспроводное подключение видеокамер
на любом расстоянии по каналам
сотовой связи стандарта GSM
Беспроводные GSM камеры серии применяются там, где невозможно использовать линии проводной связи и доступ по Wi-Fi.
Например, требуется организовать наблюдение за загородным домом, причем там, где недоступны никакие другие средства связи кроме сотовой сети.
В этом случае нам поможет GSM-видеокамера, которая передает данные по каналам сотовой связи по протоколам EDGE или GPRS.
Достаточно просто включить ее в сеть 220В, все необходимые соединения камера произведет автоматически, и Вы сможете наблюдать изображение с этой камеры в любой точке мира, там, где есть сеть Интернет.
Просто наберите в браузере адрес камеры – и картинка появится перед вами.
При этом встает вопрос об экономии трафика, так его оплата осуществляется помегабайтно и трафик достаточно дорог.
Алгоритм компрессии H.264, используемый в камерах производства Beward, позволяет достигнуть отличного качества передачи при меньшем потоке данных (до 40% экономии трафика по сравнению со стандартным форматом MPEG 4).
Средняя скорость передачи данных при разрешении CIF 352х288 и 1 кадре в секунду составляет около 40 кбит/с.
Таким образом, можно осуществлять видеонаблюдение везде, где есть сеть связи практически любого сотового оператора.
