Фильтр звуковой частоты активный трехполосный предназначен для радиолюбителей, конструирующих звукоусилительную и звуковоспроизводящую аппаратуру. Он может использоваться как 3-х полосный регулятор тембра с большой глубиной регулировки по частотам. Подстроечные резисторы R1, R12, R19, R23 целесообразно в этом случае заменить на переменные.

Использование фильтра в составе 3-х полосного УМЗЧ позволяет подключить блок “фильтр + 3 усилителя” непосредственно к динамическим головкам соответствующего диапазона без громоздких пассивных фильтров. При этом для усилителя СЧ и ВЧ полос можно использовать УМЗЧ гораздо менее мощные (3ё5 Вт) , а НЧ каналы объединить и свести на один более мощный (сабвуфер).

ОСНОВНЫЕ ХАРАКТЕРИСТИКИ

Диапазон воспроизводимых частот

20…30000 Гц

Напряжение питания

9…16 В

Коэффициент нелинейных искажений (не более)

0,10%

Ток потребления (при Uвх = 0) не более

300 мА

Сопротивление нагрузки (минимум)

2 Ом

(оптимальное значение)

4 Ом

Коэффициент усиления по напряжению

32

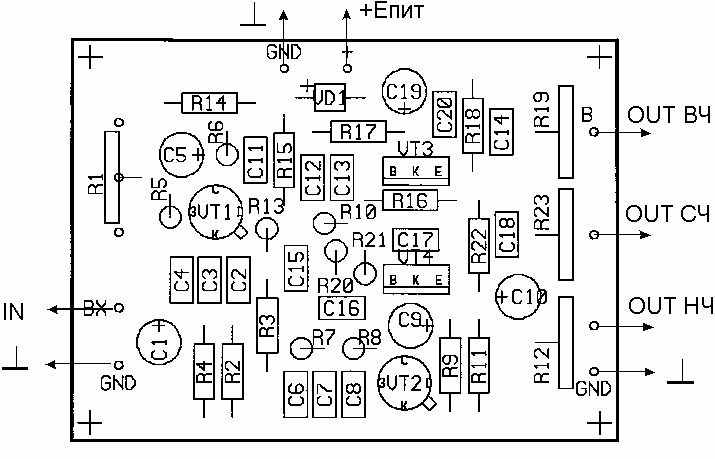

СХЕМА МОНТАЖНАЯ

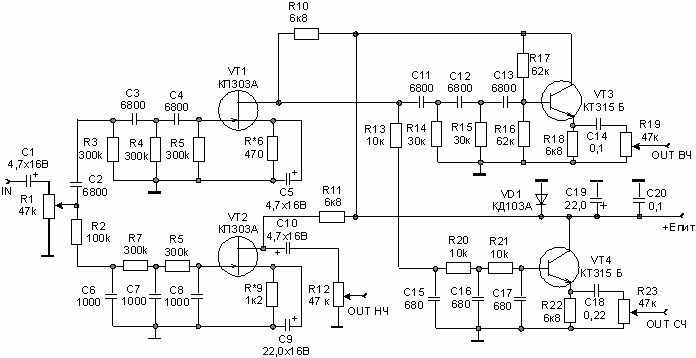

ПРИНЦИПИАЛЬНАЯ СХЕМА
