Презентация онлайнового представления материалов ГИС-Атласа России в виде интерактивной электронной карты (К.Н.Мазуркевич – ФГУП «ВСЕГЕИ», К.В.Флоренский – ФГУНПП «Аэрогеология»)

Содержание

ГИС-Атлас и Интерактивная электронная карта недропользования – что это такое и как соотносятся (К.Н.Мазуркевич)

ГИС-Атлас России – огромный объем согласованной, выверенной картографической информации, подготовленный в соответствии со строгими требованиями. Создание ГИС-Атласов по территории РФ началось в 2001 году. За десять лет накоплен огромный объем картографической и фактографической информации. В течении десяти лет работы велись по двум направлениям:

1. Создание информационной системы ГИС-Атласа – электронная версия;

2. Создание ГИС-Пакетов оперативной геологической информации – аналоговая версия.

В процессе работы над электронной версией ГИС-Атласа была создана Информационно-аналитическая, геолого-картографическая система «ГИС-Атлас России» включающая в себя:

- регламентирующие создание системы документы - «Требования по составу, содержанию и структуре цифровых материалов геологического содержания ГИС-Атласа России, федеральных округов и субъектов федерации»,

- программно-технологический комплекса создания и ведения мониторинга ГИС-Атласа России,

- цифровые геолого-картографические материалы.

Информационная система имеет в своем составе:

Пользовательские интерфейсы – 104

ГИС - проекты ArcMap 8-9.X - 699

ГИС - проекты ArcView 3.X – 2 726

Сопровождающие тематические цифровые покрытия базы данных по геолого-геофизической изученности, месторождениям ПИ, распределенному фонду недр, объектам Р₃, перспективным площадям для проведения ГРР и т.д. - 718

Количество объектов в сопровождающих БД – 200 915

Словарные термины – 291 936

Разработанный программно-технологический комплекс был в первую очередь нацелен на создание и ведение мониторинга информации входящей в состав ГИС-Атласа с применением «тяжелых» ГИС (ArcView 3.X, ArcMap 8-9.X). Однако, учитывая востребованность материалов ГИС-Атласа параллельно были начаты работы по представлению материалов в более простой и доступной всем форме с применением

При работе над созданием Информационно-аналитической, геолого-картографической системы «ГИС-Атлас России» были сделаны первые шаги по представлению материалов с применением современных технологий. Был разработан механизм представления материалов в виде интернет сайта с использованием ГИС MAPSERVER.

На текущий момент работы по объекту «Мониторинг и дополнение сводной цифровой геолого-картографической основы России для решения проблем воспроизводства минерально-сырьевой базы федерального уровня» проводимые ФГУП «ВСЕГЕИ» и ФГУНПП «Аэрогеология» направлены на обновлеие и развитие ГИС-Атласа, а также на разработку интерактивной электронной карты недропользования России (рабочее название). Это относительно новый перспективный способ представления наиболее востребованных картографических, аналитических и справочных материалов, повышающий их интеграцию и доступность. Не требует установки никакого специального программного обеспечения. ИЭК ориентирована на руководителей и специалистов отрасли, не требует специальной подготовки и обучения. Практические вопросы использования ниже.

Структура и состав информационного наполнения

Информация представляется в виде карт федерального, регионального, и территориального уровней, документов и отчетов.

В разработке участвуют две схемы представления:

1. Административная схема - соответствует административному делению РФ.

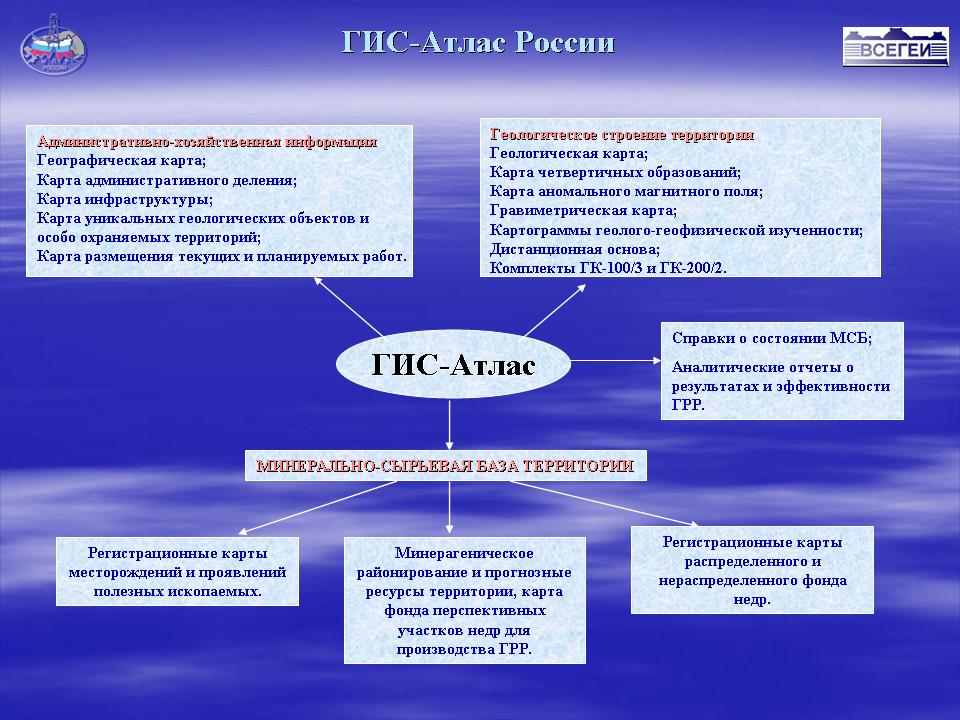

2. Логическая схема представления материалов ГИС-Атласа:

Карты

I. Административно-хозяйственная информация:

• Географическая основа (масштабы 1:500 000 – 1:2 500 000).

• Карта административного деления (масштабы 1:500 000 – 1:2 500 000).

• Карта инфраструктуры минерально-сырьевого комплекса (масштаб 1:2 500 000).

• Карта геологических памятников и уникальных геологических объектов (масштаб 1:2 500 000).

• Карта особо охраняемых территорий (1:2 500 000).

• Карта размещения геологоразведочных работ по заказам Роснедра, увязанная с АС «Минерал-Финансы» (внемасштабная).

• Карта участков недр, перспективных для проведения геологосъемочных и поисковых работ (внемасштабная).


II. Геологическое строение территории:

II.1. Геологическое строение территории

• Геологическая карта (масштабы 1:500 000 – 1:2 500 000).

• Карта четвертичных отложений (масштаб 1:2 500 000).

• Космогеологическая карта (масштаб 1:2 500 000) (для регионального представления - Карта дистанционного зондирования по материалам Landsat 7 (масштабы 1:1 000 000 – 1:2 500 000).


II.2. Геолого-геофизическая изученность территории:

• Схема изученности геологосъемочными работами масштаба 1:200 000 (внемасштабная).

• Схема изученности геологосъемочными работами масштаба 1:1 000 000 (внемасштабная).

• Схема обеспеченности ГК-1000/3 и ГК-200 геофизическими, геохимическими и дистанционными основами (внемасштабная).


III. Минерально-сырьевая база территории:

III.1. Регистрационные карты:

• Карта месторождений полезных ископаемых, увязанная с базой данных ГБЗ РФ (Росгеолфонд) (внемасштабная).

• Карта распределенного фонда недр, увязанная с ИС «Баланс-Лицензия» и ИС «Недра» (внемасштабная).


III.2. Минерагеническое районирование и прогнозные ресурсы территории РФ и ее ФО и СФ

• Карта минерагенического районирования (масштаб 1:2 500 000).

• Карта районирования нефтегазоносности (масштаб 1:2 500 000).

• Карта районирования угленосности (масштаб 1:2 500 000).

• Карта перспективных геологических участков и площадей с учтенным металлогеническим потенциалом и прогнозными ресурсами категории Р₃ (внемасштабная).


Документы

• Справки об эффективности региональных геолого-геофизических и геологосъемочных работ. – административно-хозяйственная информация

• Справки о состоянии и перспективах использования минерально-сырьевой базы (субъекта РФ, федерального округа). административно-хозяйственная информация и минерально-сырьевая база территории


Отчеты

• Ежегодные отчеты о приростах изученности (геологической, геофизической, геохимической, гидрогеологической) и количестве подготовленных листов ГГК – геологическое строение - геолого-геофизическая изученность территории.


Варианты использования и преимущества интерактивной электронной карты – демонстрация (К.В.Флоренский)

Варианты использования

• Обзор информационного наполнения (легенда)

• Поиск объектов

• Пространственный анализ объектов

• Получение атрибутивной информации об объектах


Преимущества

• Простота

• Оперативность

• Мобильность


Основные источники информации и режим ее обновления

• ГБЗ - ежегодно

• Реестр ГРР – ежеквартально

• АС «Минерал-Финансы» – ежеквартально

• АСЛН, ИС «Недра» - в процессе согласования


Основные планы на ближайший год

• Интенсивное информационное наполнение

• Ревизия пользовательского интерфейса и оптимизация быстродействия

• Более глубокая интеграция и автоматизация

• Опытное внедрение и получение обратной связи от пользователей


Порядок подключения, обратная связь

Предложенный заказчику порядок доступа к тестовому ресурсу https://map.mineral.ru на 2011 год:

1.
   Сотрудники центрального аппарата Роснедра могут получить доступ путем отправки заполненной регистрационной формы на адрес map-support@mineral.ru с любого почтового адреса Роснедра.

2. Сотрудники территориальных органов и предприятий в ведении Роснедра в 2011 году могут получить доступ без дополнительных согласований. Для получения доступа необходимо отправить с произвольного почтового адреса заполненную регистрационную форму на адрес map-support@mineral.ru, приложив скан письма о необходимости предоставить доступ, на официальном бланке, с подписью ответственного лица и печатью территориального органа.

3. Сотрудники организаций за исключением Роснедра, территориальных органов и предприятий в ведении Роснедра, а также за исключением ФГУП ВСЕГЕИ и ФГУНПП «Аэрогеология» в 2011 году могут получить доступ, получив разрешение Роснедра. Для получения доступа необходимо отправить с произвольного почтового адреса заполненную регистрационную форму на адрес map-support@mineral.ru, приложив скан письма о необходимости предоставить доступ, на официальном бланке, с подписью ответственного лица и печатью организации, а также скан разрешения Роснедра.

4. Сотрудники ФГУП ВСЕГЕИ и ФГУНПП «Аэрогеология», как исполнители работ, могут получить доступ по устному распоряжению руководства этих предприятий.
