Система безопасности 2-х этажного гаража вариант 2.
ООО “Комби-Сервис” предлагает проект комплекса технических средств безопасности вашего гаража, включающего систему охранной сигнализации (далее ОС), систему пожарной сигнализации (далее ПС) с системой оповещения через сеть GSM.
Проектные работы выполняются на основании лицензии Д №538020 от 29.11.2004г. Проектирование зданий и сооружений I и II уровней ответственности в соответствии с государственным стандартом.
Система ПС предназначена для обнаружения очага возгорания, система ОС предназначена для защиты помещений от несанкционированного проникновения. Обе системы выдают тревожные сигналы об изменении состояния шлейфов сигнализации.
Систему ПС и ОС типовым проектом предусмотрено реализовать на базе устройства оконечного системы передачи SMS сообщений GSM "УО-4С исп.02" (в дальнейшем именуемое УО).
Устройство оконечное системы передачи SMS сообщений GSM "УО-4С исп.02" предназначено для охраны не телефонизированных объектов. Имеет встроенный модуль GSM, считыватель SIM-карт и внутреннюю антенну.
Особенности устройства оконечного системы передачи SMS сообщений GSM "УО-4С исп.02"
- Контроль 4-х шлейфов сигнализации с включенными в них охранными, пожарными и охранно-пожарными извещателями
- Передача извещений на мобильные телефоны пользователей в виде SMS-сообщений (19 видов извещений) или избранного сообщения по факту дозвона (до 5 номеров)
- Удаленное управление работой УО: взятие под охрану, снятие с охраны, запрос состояния, управление реле с помощью передачи SMS сообщений
- Возможность подключения внешнего считывателя брелоков Touch Memory или Proximity карт
- Подключение микрофона для прослушивания охраняемого помещения
- Световая и звуковая индикация состояний ШС, режима работы УО, состояния в сети GSM
- Одно реле для подключения сирены и два настраиваемых реле для работы в одном из следующих режимов: "лампа", "квитанция", "управление замком", "внешнее управление", "выключить при снятии"
Эксплуатация УО.
УО предназначено для непрерывной круглосуточной работы в закрытых помещениях.
Питание "УО-4С" исп.02 производится от источника постоянного тока с
напряжением 12 В. В случае пропадания напряжения городской сети, используется резервированный источник питания с ёмкостью аккумуляторной батареи, достаточной для работы УО в дежурном режиме в течении 24 часов.
Микропроцессор управляет всей работой УО: осуществляет контроль шлейфов
сигнализации, принимает и передает сообщения по интерфейсу модуля GSM, управляет
световыми индикаторами, звуковым сигнализатором, выходом и считывателем Touch Memory.
УО обеспечивает работоспособность в следующих режимах работы:
− дежурный режим;
− режим “Тревога”;
− режим “Пожар”;
− режим управления электрозамком.
УО переходит в режим “Пожар” при нарушении пожарного ШС.
При этом УО передает следующие SMS-сообщения: FIRE S имя, S имя …
УО переходит в режим “Тревога” при нарушении охранного ШС. Сообщение SMS будет выглядеть следующим образом: PANIC S имя, S имя …
Примечания:
1. S – номер шлейфа; NN – порядковый номер хозоргана (ключа Touch Memory); имя–
имя ключа, телефона или шлейфа.
2. Перед каждым извещением будет присутствовать время формирования извещения в
виде ЧЧ:ММ.
УО обеспечивает идентификацию электронных ключей Touch Memory путем
считывания кода ключей.
После единичного касания ключом ТМ внешний индикатор в течение
30 секунд выдает состояние группы шлейфов, связанных с этим ключом. Взятие или снятие осуществляется после второго касания тем же ключом в течение 30 секунд.
Функционирование УО в режиме управления замком:
а) УО обеспечивает управление электрозамком, если тип реле “Упр. замком”, при снятии ШС с охраны и при выходе с объекта путем нажатия на кнопку “Выход”;
б) открывание электрозамка осуществляется путем включения реле на время 4 с;
в) кнопка “Выход” включается в первый шлейф УО в соответствии со схемой
подключения УО (Приложение В).
Схема внешних соединений

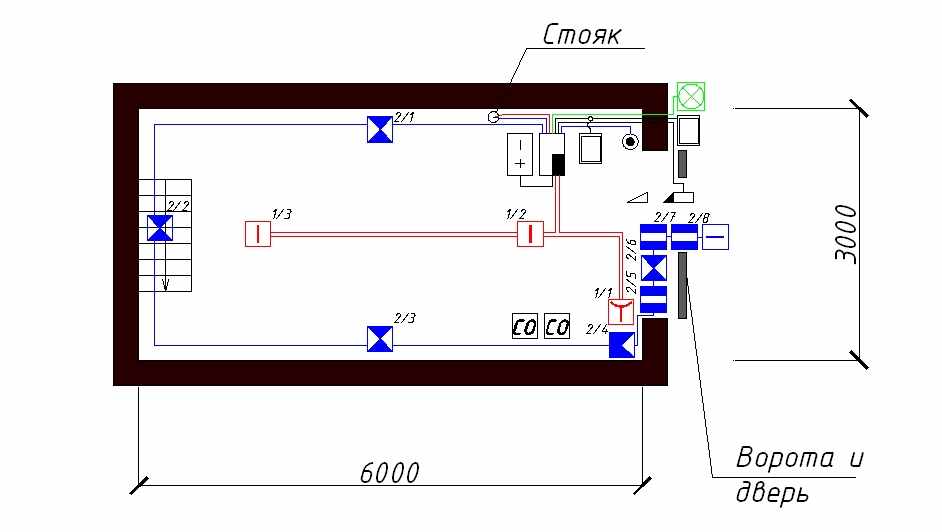

Схема размещения сетей и оборудования ОС и ПС 1-го этажа.

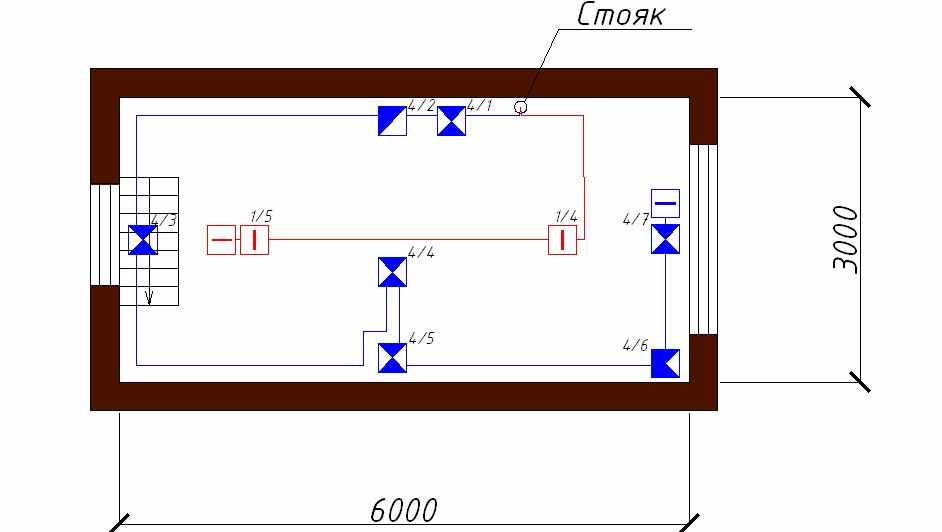

Схема размещения сетей и оборудования ОС и ПС 2-го этажа.

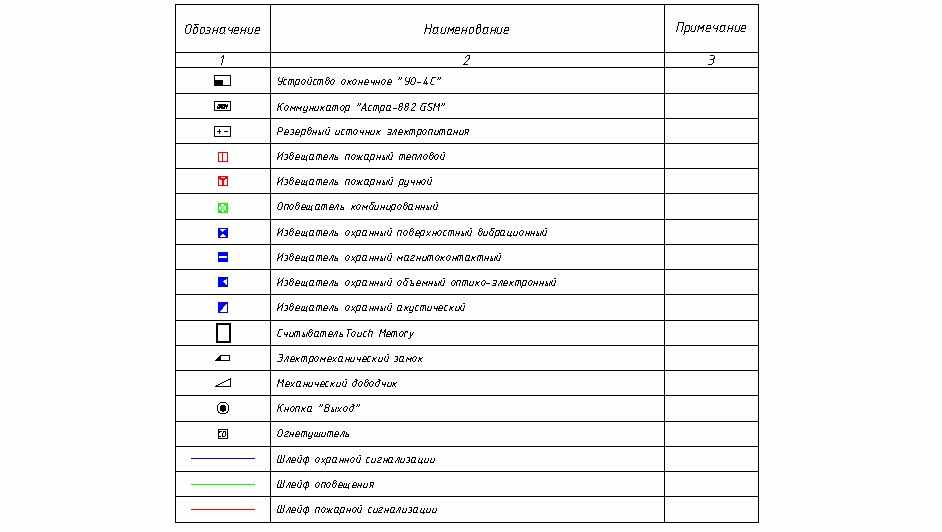

Условные обозначения.
Система охранной сигнализации.
Предусмотрено защитить помещение гаража в один рубеж.
В системе охранной сигнализации предусмотрена установка следующих видов извещателей:
- охранный объемный оптико-электронный;
- охранный магнитоконтактный;
- охранный поверхностный вибрационный;
- охранный акустический.
При выборе места установки охранного объемного оптико-электронного извещателя следует обратить внимание на то, что в зоне обнаружения не должно быть непрозрачных предметов, а также стеклянных и сетчатых перегородок. В поле зрения извещателя не должно быть окон, работающих кондиционеров, нагревателей, батарей отопления. Максимальная дальность действия извещателя 10 м.
Магнитоконтактный извещатель устанавливается на окнах и дверях, крепится винтами. Расстояние между герконом и магнитом при замыкании контакта менее 10 мм. Извещатель срабатывает при размыкании геркона и магнита.
Вибрационные извещатели служат для защиты от проникновения путем разрушения различных строительных конструкций: бетонных стен и перекрытий, кирпичных стен, деревянных (рамы и двери) и потолочных покрытий. Принцип действия вибрационных датчиков основан на пьезоэлектрическом эффекте, который состоит в изменении электрического сигнала при вибрации пьезоэлемента.
Вибрационные извещатели 2/1, 2/2, 2/3, 4/2, 4/5 крепятся в центре стен. Вибрационные извещатели 4/3 и 4/7 устанавливаются по центру стены под окном. Вибрационный извещатель 2/6 крепится к воротам. Вибрационный извещатель 4/4 крепится на потолке на расстоянии не менее 1-го метра от стены.
Акустический извещатель 4/2 крепится на потолке у стены на расстоянии 3 м от одного из окон.
Размещение оборудования производиться с учётом расположения стеллажей и шкафов заказчика.
Система пожарной сигнализации
Ручной пожарный извещатель – устройство, предназначенной для ручного включения сигнала пожарной тревоги в системах пожарной сигнализации. Ручной пожарный извещатели устанавливается на выходе из гаража, высота установки 1,5м. от уровня В системе ПС предусмотрено использовать извещатели пожарные тепловые и извещатели пожарные ручные.
Тепловой пожарный извещатель – пожарный извещатель, реагирующий на определенное значение температуры и скорости ее нарастания. Площадь, контролируемая одним точечным тепловым извещателем 25 м.кв. при высоте помещения 3,5м.
Система оповещения и управления эвакуацией
Система оповещения (далее СО) предназначена для оповещения о пожаре или о несанкционированном проникновении в помещение гаража. Дляэтого используется комбинированный оповещатель, установленный снаружи гаража, защищённый от атмосферных осадков козырьком.
Система контроля и управления доступом
Предназначена для управления доступом через точку доступа путем считывания кодов предъявляемых идентификаторов. Проверка прав доступа, замыкания и размыкания контактов реле, управляющих электромагнитным замком, предусмотрено с использованием «УО-4С».
Проектом предусмотрено оборудовать зону доступа:
-считывателем «Touch Memory»;
-извещателем открытой двери магнитоконтактным;
-замком электромагнитным;
-кнопкой «Выход».
Считыватель «Touch Memory» устанавливается снаружи и внутри помещения, внутри помещения устанавливается кнопка «Выход». Кнопка «Выход» включается в охранный шлейф сигнализации. Для полного закрывания дверь оснащается доводчиком.
Электромагнитный замок для эксплуатации внутри и снаружи помещений в диапазоне рабочих температур от -20 до +40°С. Электромагнитный замок устанавливается на стеклянные, деревянные и металлические двери.
