ЛЕКЦИЯ №1


Метрология (метрио – измерение; логос – наука) – наука об измерениях физ. вел-н, способах обеспечения единства измерений и путях повышения точности.

Физ. вел-на – св-во, одинаковое для группы однородных объектов в качественном отношении, но индивидуальное для каждого объекта в количественном отношении.

Виды стандартов:

ISO – междунар. организ. по стандартизации (1941)

МЭК – междунар. электротехнич. комиссия

EN – европейские нормы

ГОСТ – госуд. (межгосуд.) стандарты

ГОСТ Р – российские гос. стандарты

ОСТ – отраслевые стандарты

РСТ – региональные стандарты

СТП – стандарты предприятий

Сертификация: документ, подтверждающий соответствие продукции установленным требованиям.


Правовые основы стандартизации и сертификации:

1. 1993г. – закон о защите прав потребителя

2. 1993г. – закон о сертификации продукции и услуг

3. -------- – закон об обеспечении единства измерений

4. 1994г. – закон о стандартизации

5. 2000г. – закон о техническом регулировании


ГОСТ Р 1.0-96 – ГСС (гос. сис-ма стандартизации)

ГОСТ Р 2. … – ЕСКД

ГОСТ Р 3. … – ЕСТД

ГОСТ Р 8. … – ГСН (гос. сис-ма обеспеч. единства измерений)

ГОСТ Р 8.563-96 – методика выполнения измерений

ГОСТ Р 8.568-97 – аттестация измеряемого обор-я

ГОСТ Р 12. … – стандарт безопасности

ГОСТ Р 15. … – сис-ма постановки продукцию на производство


Действительный размер – размер, полученный с использованием высокоточного средства измерения, настолько близко приближающийся к истинному размеру, что действительный размер можно принять вместо истинного.





ЛЕКЦИЯ № 8


Принципы построения средств измерения.

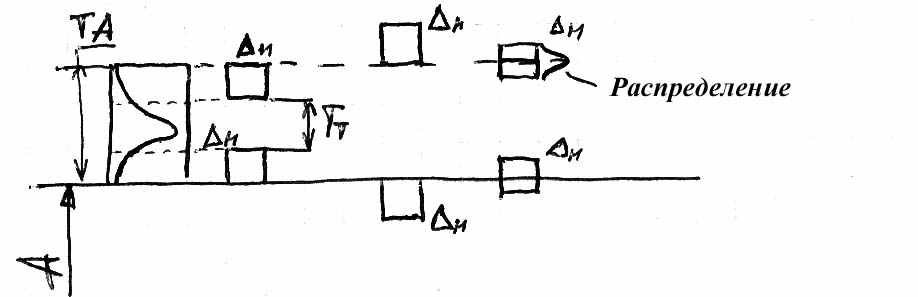

1. Принцип опережающего развития средств измерения.

ГОСТ Р 8.563-96

МИ 2377-96

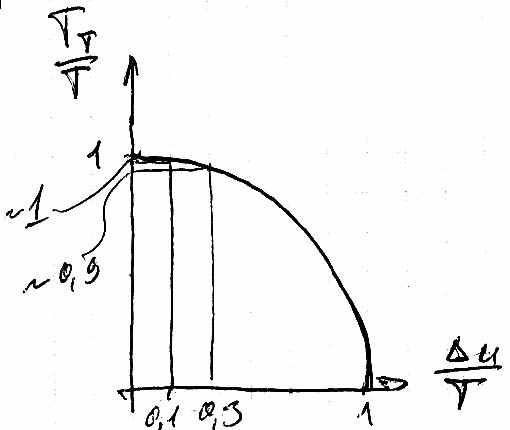

2. Выбор средств измерений по точности.

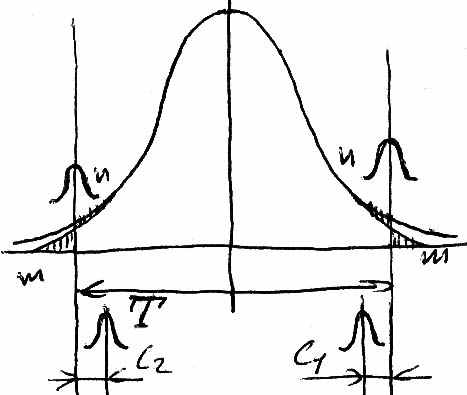

m – бракованные детали, которые признаны годными;

n – годные детали, которые признаны бракованными;


Как правило n < m, поэтому смещают на вел-ну С внутрь поля допуска.

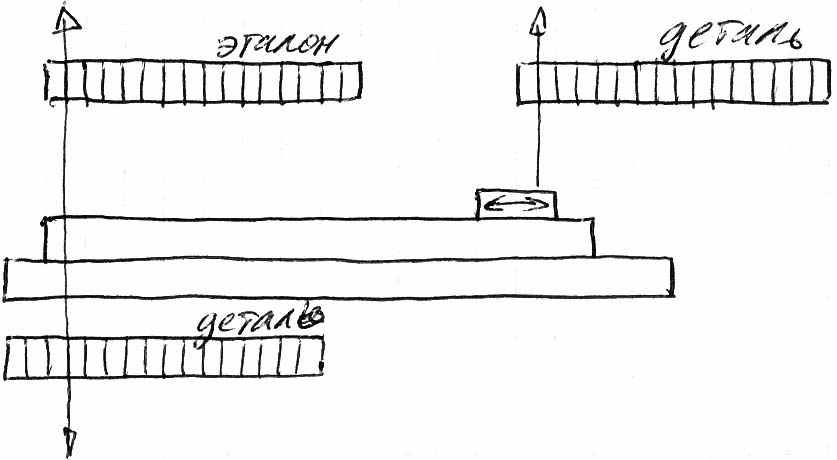

3. Принцип Аббе (компораторный принцип):


Линия измерения должна совпадать с линией сравнения.


Дополнение к ЛЕКЦИИ от 28.11.2003 (№11)


Совместное проявление отклонений формы и расположения:

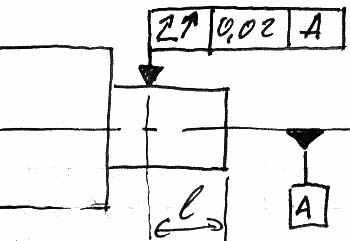

Радиальное или торцевое биение -

Полное радиальное или торцевое биение -




l – расстояние, радиальное биение на котором не должно превышать заданного;

А – ось (база);

0,02 – биение в мм (допуск)


В качестве базы надо выбирать основную базу детали (которая определяет положение детали и в пространстве)

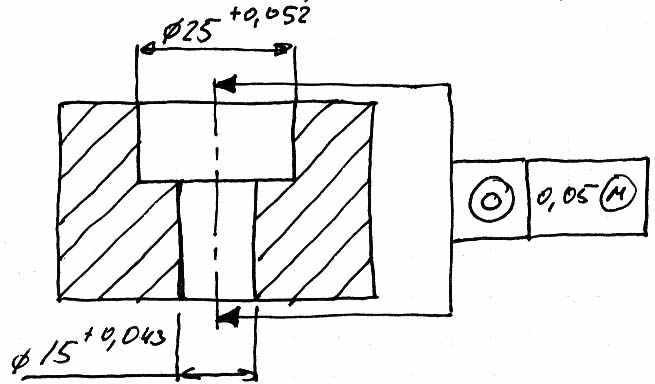

Зависимый допуск – допуск, который зависит от допусков на отверстие (зазор между валом и отверстием).


0,05 – минимальный допуск.




Данная конструкция не является технологичной и не рекомендуется к применению, т.к. проявляется неопределенность базирования (неорганизованная смена баз).
