Лабораторная работа 7.1.
ОПРЕДЕЛЕНИЕ ПОКАЗАТЕЛЯ ПРЕЛОМЛЕНИЯ СТЕКЛА МЕТОДОМ ЛАЗЕРНОГО ЛУЧА.
Литература.
1. Трофимова Т. И. Курс физики. М.: Высшая школа, 1985, §187, с. 279.
2. Годжаев М. Н. Оптика. М.: Высшая школа, 1977, гл. XVII, §3, с. 378.
3. Сивухин Д. В. Общий курс физики. Оптика. М.: Наука, 1980, гл. VIII, §84, с. 512-521, гл. IX, §120-122, с. 709, 722.
Цель работы: изучение резонансного взаимодействия световой волны лазера с электронами вещества.
Введение.
С точки зрения атомистических представлений дисперсия света возникает в результате вынужденных движений заряженных частиц – электронов и ионов под действием переменного поля электромагнитной волны.
Электронная теория дисперсии света дает следующую зависимость показателя преломления среды от частоты или длины волны:

где N – число электронов в единице объема среды,


Из соотношения (1) следует определение дисперсии света.
Дисперсией электромагнитных волн, света называется зависимость показателя преломления среды n от их частоты

Описание измерительной установки.

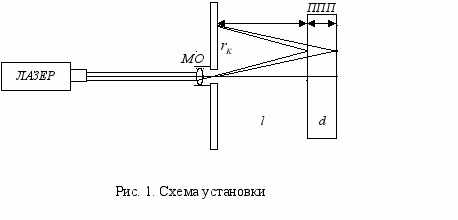

Тонкая плоскопараллельная пластина ППП освещается расходящимся пучком, который получают из лазерного луча ЛЛ с помощью микроскопического объектива МО. Объектив МО установлен так, что его задний фокус совпадает с плоскостью круглого экрана Э. В центре экрана, напротив луча, имеется небольшое отверстие, размеры которого при использовании лазерного луча несущественны. Удобно пользоваться отверстием диаметром 2-6 мм. Световые лучи расходящегося пучка, отраженные от передней и задней поверхностей пластинки, интерферируют и дают на экране Э интерферентную картину в виде концентрических светлых и темных колец.
Для темных колец радиус


где n – показатель преломления стекла;

Соотношение (2) выполняется при условии


Из формулы (2) видно, что




Из формулы (3) видно, что определяемая величина n зависит не от номера измеряемых колец, а от разности номеров

Порядок выполнения работы.
1. Пронумеровать темные кольца, радиусы которых подлежат измерению в порядке их увеличения.
2. Измерить радиусы первых 6-7 колец с помощью двух взаимно перпендикулярных шкал, нанесенных на поверхности экрана. Для каждого кольца определяются четыре значения радиуса.
3. Найти среднее значение радиуса каждого кольца

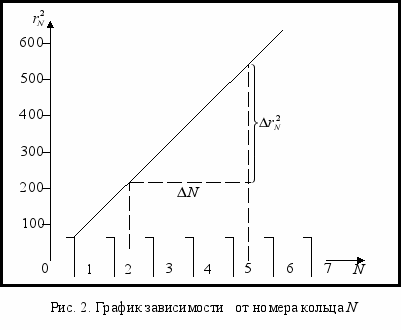

4. Построить график зависимости

5. Из наклона прямой вычислить, как это показано на рис. 2, отношение


Получить путем дифференцирования соотношения (4) формулу абсолютной и относительной погрешности для n.
Результаты вычислений записать по формуле


;

Контрольные вопросы к защите работы.
1. Чем отличается излучение лазера от обычного света?
2. Что такое дисперсия электромагнитных волн?
3. Как осуществляется взаимодействие световой волны с электронами вещества?
4. Каково назначение лазеров?
5. Почему излучение лазера называется когерентным?
6. Каково физическое содержание показателя преломления вещества?
7. Интерференция и дифракция волн.
8. Отличие интерференции когерентного излучения от интерференции обычного света.
9. Что такое порядок интерференции?
10. Назовите условие когерентности волн.
Вопросы для допуска к работе.
1. Как включить лазер?
2. Правила техники безопасности при работе с лазерным излучением.
3. Назначение стеклянной пластины.
4. Назначение линзы.
5. Какое получается изображение интерференционной картины?
6. Для какой цели служит отверстие в круглом экране с линзой?
7. Каково назначение круглого экрана?
8. Как регулируется анодный ток?
9. Что необходимо сделать в случае срыва луча ОКГ?
10. Какую длину волны генерирует ОКГ?
