Обследование и исследование скважин

При обследовании скважин проводят работы с целью определения глубины забоя и уровня жидкости, проверки состояния эксплуатационной колонны и ствола скважины, подземного оборудования и т. д.

При исследовании скважин проводят работы с целью установления интен­сивности притока жидкости из пласта в скважину через ее фильтр в зависимости от значения забойного давления, притока жидкостей и газов через нарушения в эксплуатационной колонне, определения характера пройденных скважиной плас­тов (по каротажной характеристике) и контроля технического состояния обсад­ной колонны и цементного кольца в заколонном пространстве (ядерные методы исследования).

Перед капитальным ремонтом скважины по геолого-технической документа­ции и результатам обследования необходимо выяснить техническое состояние эксплуатационной колонны. Предварительное обследование колонны до ремонтно-изоляционных, ловильных работ и при возврате скважин на нижезалегающие го­ризонты обязательно, так как не обнаруженные дефекты в колонне или фильтро­вой части до цементирования скважины могут привести к осложнениям.

Обследование скважин

Состояние колонны и фильтровой части скважины, местонахождение и состоя­ние оставшихся в скважине насосно-компрессорных труб, штанг, насосов и дру­гих посторонних предметов устанавливают печатями — специальными устрой­ствами, корпус которых покрыт свинцовой оболочкой толщиной 8—10 мм.

Плоская печатьприменяется для определения глубины находящегося в сква­жине аварийного подземного оборудования, состояния его концов и переходных воронок обсадных колонн. Диаметр ци­линдрической части свинцовой оболочки печати должен быть меньше внутреннего диаметра об­следуемой колонны на 10—12 мм.

Конусная печать применяется для получения отпечатков стенки эксплуата­ционной колонны, ильтровой части, участков сложных на­рушений, смятий, трещин и

Свинцовую оболочку конус­ной печати изготавливают

так, чтобы диаметр широкой части был бы на 6—10 мм меньше внутреннего диаметра обсле­дуемой колонны, а нижняя часть конуса была бы на 50—55 мм меньше широкой части. Универсальная пе­чать ПУ-2 (рис. III.1, табл. III.1) в отличие от свин­цовых имеет алюминиевую обо­лочку и состоит из корпуса, за­жимного устройства и перевод­ника. Корпус 3 представляет собой цилиндрическое тело, на верхнем конце которого наре­зана конусная резьба под пере­водник 9. На утолщенную часть корпуса снизу надеваются смен­ные резиновый стакан / и алю­миниевая оболочка 2. Стакан удерживается четырьмя

Универсальная печать ПУ-2

винта­ми, ввинченными в корпус. К цилиндрической части корпуса приварена шпон­ка 4, анесколько выше нарезана трапецеидальная резьба, в которую ввинчивается гайка 6. Рис. III. 1.

Зажимное устройство состоит из гайки и нажимной втулки 5, имеющей с вну­тренней стороны шпоночную канавку и свободно надетой на корпус печати. Гайка и нажимная втулка 5 связаны между собой винтами, концы которых входят в коль­цевую канавку нажимной втулки. При вращении гайки 6 последняя толкает своим внутренним торцом нажимную втулку вдоль шпонки и тем самым приводит ее в поступательное движение. Для предотвращения самопроизвольного отвинчивания гайки 6 и освобожде­ния алюминиевой оболочки предусмотрена контргайка 8 с шайбой 7. Печать в собранном виде спускают в скважину на бурильных или насосно-компрессорных трубах. Не доводя до верхнего конца обследуемого объекта, спуск печати замедляют, а при необходимости дальнейший ее спуск и посадку

производят с промывкой скважины. При этом сжимающая нагрузка, передавае­мая на печать, должна составить 1,5—2,0 тс, что вполне достаточно для получе­ния довольно отчетливого оттиска на алюминиевом торце верхнего конца остав­шегося в скважине предмета.Под действием сжимающей нагрузки алюминиевая оболочка и резиновая подушка деформируются. После снятия нагрузки по оттиску можно получить пред­ставление о деформациях колонны и о форме и размерах находящегося в скважине предмета.После подъема печати из скважины алюминиевую оболочку с оттиском сни­мают; при необходимости тут же на устье скважины печать оснащают новой алю­миниевой оболочкой для очередного ее использования.

Гидравлическая печать ПГ-146-1 (рис. III.2) предназначена для обследования 146-мм эксплуатационных колонн. В трубы, на которых спускают печать в скважину, нагнетают жидкость. Проходя через отверс­тие А, просверленное во внутренней трубе, жидкость попадает под резиновыйэлемент, который плотно прижимается к внутренней стенке колонны. Давление доводят до 12 кгс/см2 и выдерживают в течение 5 мин, затем дав­ление уменьшают до атмосферного, а печать поднимают на поверхность.

Техническая характеристика печати ПГ-146-1

Рабочее давление, кгс/см2 12 Давление испытания, кгс/см2 15

Температура среды, °С 80 Наружный диаметр, мм ПО

Наружный диаметр резинового элемента, мм . 85 Внутренний диаметр резинового элемента, мм 70 Длина печати, мм 5000

Масса, кг 50

Гидравлическая печать ПГ-146-1 отличается от аналогичных устройств тем, что позволяет получить более четкое представление о характере и конфигура­ции повреждений колонны на всей площади соприка­сающихся поверхностей резинового элемента и обсад­ной колонны (длина резинового элемента 4 м).Осмотр печати перед спуском и после ее подъема, посадка ее на обследуемое место или на конец аварий­ного оборудования должны производиться под контро­лем мастера. Не допускается посадка печати дважды, так как это дает неточный и неправильный отпечаток. После подъема печати из скважины нельзя ударять по свинцовой оболочке или «перьям» металлическими предметами, зажимать цепными или другими ключами, бросать ее и т. д. Все эти нарушения могут привести к искажениям отпечатка и к ошибкам при составлении дальнейшего плана работ.Отпечатки следует внимательно изучать и фикси­ровать в соответствующей документации, а при необхо­димости фотографировать.Иногда наличие в колонне дефектов (продольных трещин, незначительных потертостей колонны, про­пусков в резьбовых соединениях и т. д.), через которые

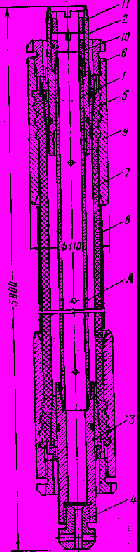

Рис. III.2. Гидравлическая печать ПГ-146-1:

/ — внутренняя труба; 2, 3 — корпуса; 4 — штуцер; 5 — конусный узел; 6 — стопорная гайка; 7 — резиновый эле­мент; 8 — пластичный слой; 9 — втулка; 10 — поршень; // — гайка

в скважину поступают посторонние воды, не удается обнаружить с помощью печа­тей. В таких случаях обследование и исследование скважин осуществляют дру­гими способами.Один из способов обследования состояния колонны заключается в перекры­тии фильтровой части песком или глиной с последующим испытанием верхней части колонны на герметичность. В этом случае после обследования скважины пе­чатями фильтровую часть ее утрамбовывают песком или глиной
