4. Интерфейсы
bsd: $ netstat – i
| Name | Mtu | Network | Adress | Ipkts | Ierrs | Opkts | Oerrs | Coll |
| ed0 | 1500 | | 00.00.c0.54.53.73 | 734081 | 0 | 5793 | 0 | 0 |
| ed0 | 1500 | 172.30 | bsd | 40841 | 0 | 5793 | 0 | 0 |
| tun0* | 1500 | | | 397 | 0 | 451 | 0 | 0 |
| tun0* | 1500 | 205.184.142 | 205.184.142.171 | 397 | 0 | 451 | 0 | 0 |
| se0* | 552 | | | 0 | 0 | 0 | 0 | 0 |
| eo0 | 16384 | | | 353 | 0 | 353 | 0 | 0 |
| eo0 | 16384 | 127 | localhost | 353 | 0 | 353 | 0 | 0 |
На машине bsd сконфигурировано 4 интерфейса :
ed0 – адаптер сети Ethernet. Он входит в частную сеть 172.30.0.0. адрес 00.00.c0.54.77 – это первый в списке МАС – адресов (media – access control – контроль доступа к носителю) данный сетевой карты. Через этот интерфейс прошло 40841 входных пакетов и 5793 выходных. MTU составляет 1500 – максимальное значение для сетей Ethernet.
Интерфейс thn0 – телефонный канал, по которому связь осуществляется по протоколу PPP. Он входит в сеть 205.184.142.0. MTU =1500
Интерфейс slo – телефонный канал, по которому связь осуществляется по протоколу SLIP (Serial Line Internet Protocol) не используется, устарел.
Lo0 – развратный интерфейс;
Faihh- псевдоустройство для преобразования IPV6 в IPV4.
В сочетании с опцией- и можно использовать опции- в (количество байтов,
прошедших через интерфейс в обе стороны) и-d(количество отброшенных пакетов).
rl- Realtes 8129/8139, драйвер Fast Ethernet
Маршрутная таблица
Bsd: $ netstdt- rn, r- routing; n- чтобы получить не символические имена, а адреса IP.
Routing tables
Internet:
Destination Gateway Flags Refs Use Netif Expire
Default 163.179.44.41 u6sc 2 0 tun 0
127.0.0.1 127.0.0.1 Uh 1 34 lo 0
163.179.44.41 205.184.142.171 UH 3 0 tun 0
172.30 link#1 UC 0 0 ed 0
172.30.0.1 0:0:c0:54:53:73 UHLW 0 132 lo 0

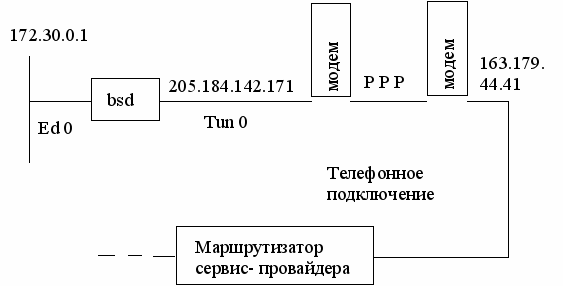

Иллюстрация к таблице
Default- коды неточного маршрута,
Refs- количество активных пользователей,
Use- количество по маршруту,
MAC - адрес сетевой карты – флаг L.
Destination- пункт назначения маршрута- это может быть конкретный хост, есть или маршрут по умолчанию.
Flags- флаги
1 U- маршрут задействован(“UP”)
2 H- маршрут к хосту (если он отсутствует, то речь идет о маршруте к сети или под сети)
3 С - не прямой маршрут, т.е. к пункту назначения надо добираться через промежуточный маршрутизатор или шлюз.
Флаг H означает, что адрес представляет собой полный IP - адрес . Если же H отсутствует, то значит в первой колонке указан адрес сети. Флаг C показывает, достижим ли адрес, проставленный в первой колонке непосредственно с данного хоста, или надо пройти через промежуточный маршрут и затор. Для некоторых маршрутов могут быть одновременно установлены флаги C и H

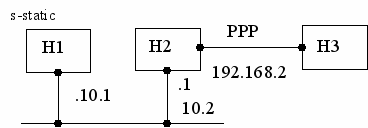

H2 выступает в роли шлюза к H3.
Хост H3 соединен с H2 по PPP линиям с сетевым адресом 192.168.2.
Маршрут H3 в маршрутной таблице H1:
Destination Gateway Flags Refs Use Netif Expire
192.168.2.2 172.20.10.2 UCH 0 0 ed0
H установлен, т.к. 192.168.2.2- полный адрес хоста C- т.к. нет у H1 прямого соединения с H3, и H1 должен идти через хост H2(172.20.10.2).
