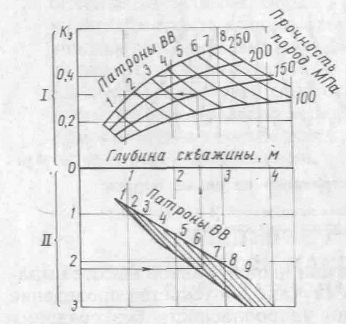

Рис. 2. Номограммы для определения параметров камуфлетного взрывания ряда шпуров (вес патронов ВВ 0,2 кг):

1— относительная длина заряжаемой части скважины; 11— расстояние до максиму напряжений, м

параметры камуфлетного взрывания определяются с помощью но­мограммы (рис. 2), если они не регламентированы Указаниями.

Для создания защитной зоны в призабойной части очистных и подготовительных выработок глубина шпуров (скважин) должна быть не менее n + b, где n — минимально допустимая ширина за­щитной зоны, b — подвигание забоя за цикл или несколько циклов проходки.

Расстояние между шпурами (скважинами) — V, длина заряда и режим взрывания регламентируются Указаниями. Допускается взрывание камуфлетных шпуров совместно со шпурами по отбойке породы.

35. Камуфлетное взрывание с компенсационными шпурами и скважинами применяется для разгрузки краевых частей и целиков на участках, где требуется свести к минимуму вредное воздействие взрыва, а также для создания разгрузочных щелей. Компенсацион­ные скважины и шпуры могут быть использованы и в предыдущих схемах (см. рис. 1). В этом случае камуфлетные и компенсационные скважины (шпуры) чередуются, как это показано на рис. 3. При



Рис. 3. Схеиа применения камуфлетных компенсационных скважин:

1 — камуфлетный шпур. 2 — компенсационная скважина

определении параметров камуфлетного взрывания с компенсацион­ными скважинами учитываются требования п. 34. Расстояния между камуфлетными и компенсационными скважинами (шпурами) опре­деляются по табл. 1*. Длина заряда камуфлетных шпуров и скважин должна быть не менее ширины защитной зоны п.

Рекомендуется увеличивать диаметр компенсационных скважин (шпуров). Расстояния между скважинами (шпурами) в этом случае могут быть увеличены.

36. Камуфлетное взрывание по рядам и пучкам скважин рекомен­дуется для снижения тектонических напряжений на участках, опас­ных по горно-тектоническим ударам, по типовой схеме (рис. 4).

* Параметры камуфлетного взрывания (в том числе с компенсационными сква­жинами) могут приниматься на основании экспериментальных данных и регламенти­роваться Указаниями


Таблица 1

Глубина скважин (шпуров), м	Расстояние между скважинами и шурупами (м) для скважин диаметром, м
	0,043	0,059	0.076	0.093	0,105	0.130
5	0,27	0,42	0,58	0,75	0,86	1.12
6	0,25	0,39	0,55	0,71	0,83	1.08
7	0,24	0,37	0,52	0.68	0,80	1.05
8	0,23	0,35	0,50	0.66	0,77	1.01
9	0,22	0,33	0,48	0,63	0,74	0.98
10	0,20	0,31	0,46	0,61	0,72	0.95
15	_	_	_	0,49	_	0.75
20	—	—	—	0,41	—	0.66
40	_	_	_	0,41	_	0.66
70	—	—	—	0,26	—	0.47
