(ошибки от мертвого хода и изгиба линеек) по формуле:


,


где - расстояние между прочерченными отрезками линий;

OK - расстояние от центра протрактора до середины отрезков.

Величина угла не должна превышать 3'.


Приложение Е

(справочное)


ПРОМЕРНЫЕ ЭХОЛОТЫ,

ПРИМЕНЯЕМЫЕ ПРИ ИНЖЕНЕРНЫХ ИЗЫСКАНИЯХ ДЛЯ СТРОИТЕЛЬСТВА.

ОБРАЗЕЦ ЭХОГРАММЫ ПРИ ТАРИРОВАНИИ ЭХОЛОТА


Таблица Е1


┌───────────┬───────────┬──────┬─────┬─────┬───────┬────────┬──────┬────────┬────┬─────────┐

│Наименова- │Фирма │Диапа-│Рабо-│Пита-│Потреб-│Предель-│Ширина│Регист- │Мас-│Програм- │

│ние прибора│(страна │зон │чая │ние, │ляемая │ная │диа- │рация │са, │мное │

│ │изготови- │изме- │час- │В │мощ- │погреш- │граммы│ │кг │обеспе- │

│ │тель) │ряемых│тота,│ │ность, │ность │напра-│ │ │чение │

│ │ │глу- │кГц │ │Вт или │измере- │влен- │ │ │ │

│ │ │бин, м│ │ │потреб-│ния │ности │ │ │ │

│ │ │ │ │ │ляемый │глубин, │(шири-│ │ │ │

│ │ │ │ │ │ток, мА│м │на │ │ │ │

│ │ │ │ │ │ │ │акус- │ │ │ │

│ │ │ │ │ │ │ │тичес-│ │ │ │

│ │ │ │ │ │ │ │кого │ │ │ │

│ │ │ │ │ │ │ │луча),│ │ │ │

│ │ │ │ │ │ │ │град │ │ │ │

├───────────┼───────────┼──────┼─────┼─────┼───────┼────────┼──────┼────────┼────┼─────────┤

│ПЭЛ-4 │Россия │0,4 - │ 135 │ 24 │ 150 │0-10 - │ 7 │Электро-│ 60 │ - │

│ │ │ 200│ │ │ │ 0,2│ │терми- │ │ │

│ │ │ │ │ │ │10-40 - │ │ческая │ │ │

│ │ │ │ │ │ │ 0,3│ │бумага │ │ │

│ │ │ │ │ │ │40-200 -│ │ЭТБ-2 │ │ │

│ │ │ │ │ │ │ 1% Н│ │ │ │ │

├───────────┼───────────┼──────┼─────┼─────┼───────┼────────┼──────┼────────┼────┼─────────┤

│ЭИР │Россия │0,5 - │30 - │ 27 │ 120 │0,5-5 - │ 7 │Электро-│ 64 │ - │

│ │ │ 20│ 180│ │ │ 0,1│ │терми- │ │ │

│ │ │ │ │ │ │5-20 - │ │ческая │ │ │

│ │ │ │ │ │ │ 1%│ │бумага │ │ │

│ │ │ │ │ │ │ │ │ЭТБ-2 │ │ │

├───────────┼───────────┼──────┼─────┼─────┼───────┼────────┼──────┼────────┼────┼─────────┤

│Elac Hydro-│Elac Nautik│0,4 - │28 - │11 - │ 90 Вт │ 0,05 │ 7 │На │ 15 │ HYPACK │

│star-4300 │(Германия) │ 1000│ 210│ 20│ │ │ │цифровой│ │ MAX │

│ │ │ │ │ │ │ │ │выход и │ │ │

│ │ │ │ │ │ │ │ │термо- │ │ │

│ │ │ │ │ │ │ │ │принтер │ │ │

├───────────┼───────────┼──────┼─────┼─────┼───────┼────────┼──────┼────────┼────┼─────────┤

│Sonar Lite │Ohmex- │0,3 - │ 200 │ 12 │70 - │ 0,05 │8 - 10│ │2,5 │SONAR2000│

│ │Instruments│ 80│ │ │ 100 мА│ │ │ │ │ │

│ │(Велико- │ │ │ │ │ │ │ │ │ │

│ │британия) │ │ │ │ │ │ │ │ │ │

├───────────┼───────────┼──────┼─────┼─────┼───────┼────────┼──────┼────────┼────┼─────────┤

│Bathy-500MF│ЕЛАСNautik │0 - │ 200 │10 - │ │ 0,5% │ │ │ 16 │ HYPACK │

│ │(Германия) │ 640 м│ │ 30│ │ │ │ │ │ MAX │

├───────────┼───────────┼──────┼─────┼─────┼───────┼────────┼──────┼────────┼────┼─────────┤

│Navisound │Reson- │0,5 - │8 - │18 - │ 10 Вт │1 - 7 см│ │ │ 7 │Navisoft-│

│100D │Navitronic │ 640 м│ 35;│ 32│ │ │ │ │ │Survey LT│

│ │(Дания) │ │190 -│ │ │ │ │ │ │ │

│ │ │ │ 225│ │ │ │ │ │ │ │

└───────────┴───────────┴──────┴─────┴─────┴───────┴────────┴──────┴────────┴────┴─────────┘


* Дополнительные функции, используемые при выполнении детальной съемки рельефа дна:

- Автоматическое нанесение на регистрационной ленте периодических оперативных отметок через интервалы 0,5; 1; 3; 5 минут с одновременной подачей сигнала в систему местоопределения объекта.

- Нанесение на регистрационной ленте специальных отметок, делящих временной интервал периодическими отметками. Деление интервала производится на 4, 5, 6, 8, 10, 12 равных промежутков.

- Возможность ввода поправок в измеряемые значения глубин:

< на изменение скорости распространения звука в воде от номинальной, в пределах от 1400 до 1600 м/с с точностью 1 м/с;

< на изменение уровня и углубления вибратора в пределах, от минус 5,9 до плюс 19,5 метров с точностью 0,1 м.

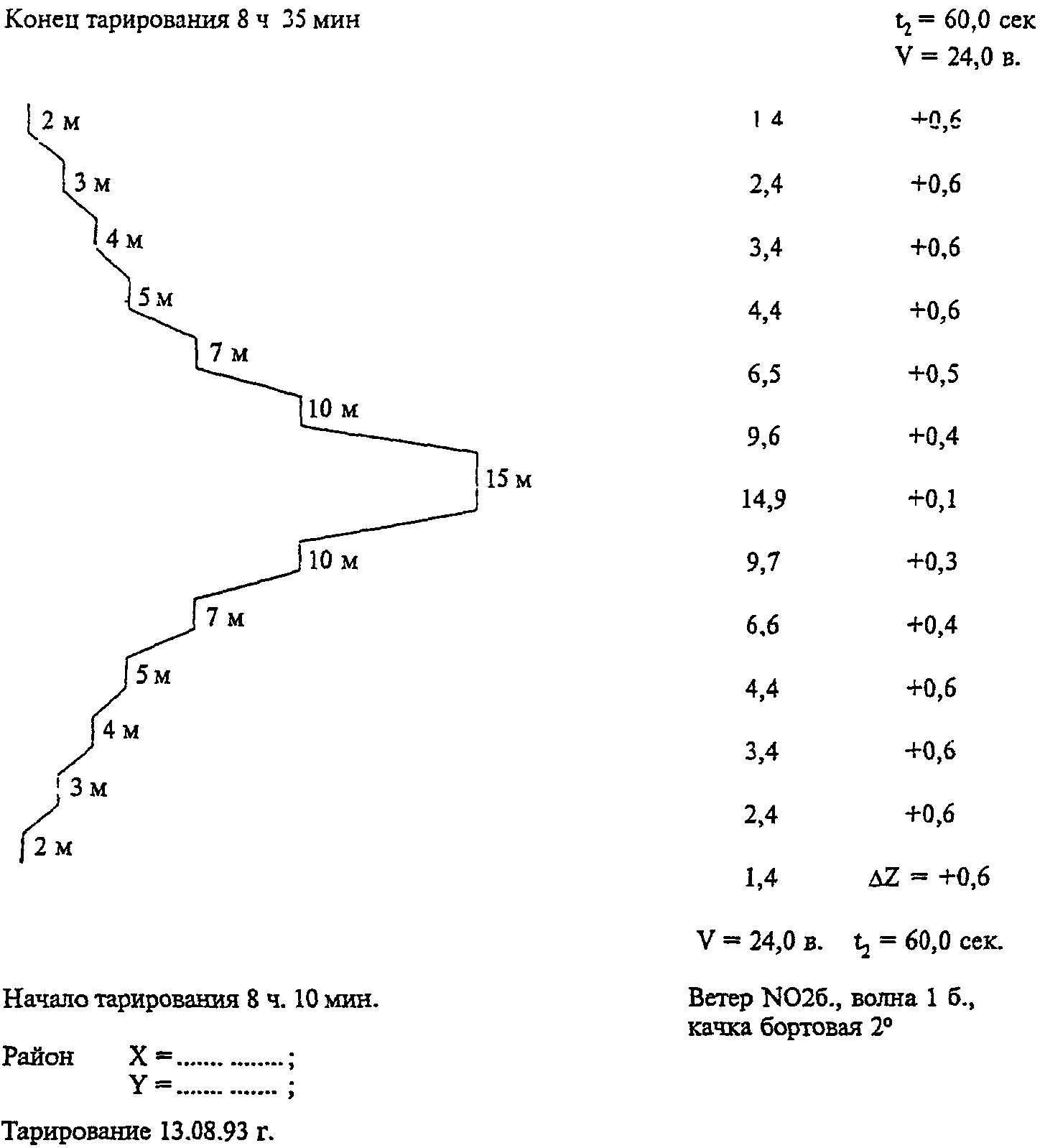

Образец эхограммы при тарировании эхолота





Пример

записи тарирования и расчета суммарной поправки эхолота


дата,
время,
район

напря-
жение
сети

число
об. дви-
гателя

глу-
бина
по
линю

отсчеты глубин
по эхолоту:

сумма рн
поправок

I

II

(I + II)/2

26.05.1992
8.20 - 8.50
р. Ия.
старица
126 км,
прав. берег
24 В

4500/60

2,0
3,0
4,0
5,0
7,0
10,0

1,6
2,7
3,6
4,7
6,8
10,0
1,6
2,7
3,8
4,7
6,7
9,8

1,6
2,7
3,7
4,7
6,8
9,9

+0,4
+3,0
+3,0
+3,0
+0,2
+0,1



Приложение Ж

(справочное)


ОБРАЗЕЦ ЖУРНАЛА ОПИСАНИЯ ПРОБ ГРУНТА,

ВЗЯТОГО ПРИ ПРОМЕРАХ ГЛУБИН


Таблица Ж1


N пробы

Дата

Время

Глубина

Орудие взятия
пробы грунта

Описание
грунта

Приме-
чание

































































Условные сокращения для обозначения

на планах характера грунтов


Валуны - В

Водоросли - Вд

Галька - Гк

Гипс - Гс

Глина - Гл

Глинистый ил - ГлИ

Глыбы - Гб

Гравий - Гр

Грибы - Гб

Известняк - Изв

Ил - И

Илистый песок - ИП

Камень - К

Лава - Л

Мел - М

Мергель - Мг

Мирабилит - Мр

Пемза - Пм

Песок - П

Песчаный ил - ПИ

Плита - Пл

Пылеватый песок - пП

Ракушка - Р

Скала - С

Туф - Т

Хрящ (дресва) - Хр

Щебень - Щ


Приложение И

(справочное)


ПРИМЕР

ВЫЧИСЛЕНИЯ ОТМЕТОК СРЕЗОЧНОГО УРОВНЯ ДЛЯ ТОЧЕК,

РАСПОЛОЖЕННЫХ МЕЖДУ УРОВЕННЫМИ ПОСТАМИ


Таблица И1


┌───────────┬────────┬────────────┬──────────────────┬──────────┬──────────┬──────┬─────┬──────┐

│Расстояния,│Наимено-│ Отметки по │ Показания │ Приводка │Приведен- │Отмет-│При- │Отмет-│

│ км │вание │однодневной │ по ближайшему │ к уровню │ 00 │ки │водка│ки │

│ │пунктов │ связке │ уровенному │ 00 │ный к 8 │сре- │уров-│сре- │

│ │ │уровней воды│ посту над "0" │ 8 │10.06.2004│зочно-│ня │зочных│

│ │ │ │ графика │10.06.2004│уровень │го │одно-│уров- │

├─────┬─────┤ ├─────┬──────┼───────┬──────────┤ │одноднев- │уровня│днев-│ней │

│ от │от │ │дата │отмет-│на │ 00 │ │ной связки│воды в│ной │ │

│устья│верх-│ │и час│ки │момент │ на 8 │ │ │ство- │связ-│ │

│ │него │ │ │ │нивели-│10.06.2004│ │ │рах │ки к │ │

│ │уро- │ │ │ │рования│ │ │ │уро- │сре- │ │

│ │вен- │ │ │ │уровней│ │ │ │венно-│зоч- │ │

│ │ного │ │ │ │ │ │ │ │го │ному │ │

│ │поста│ │ │ │ │ │ │ │поста │уров-│ │

│ │ │ │ │ │ │ │ │ │ │ню │ │

├─────┼─────┼────────┼─────┼──────┼───────┼──────────┼──────────┼──────────┼──────┼─────┼──────┤

│ 120 │ 0 │Оп.ур.п.│10.06│121,67│ 250 │ 250 │ 0 │ 121,67 │121,27│-0,40│ - │

│ │ │ │ 00 │ │ │ │ │ │ │ │ │

│ │ │ │ 8 │ │ │ │ │ │ │ │ │

├─────┼─────┼────────┼─────┼──────┼───────┼──────────┼──────────┼──────────┼──────┼─────┼──────┤

│ │ │ │ 00 │ │ │ │ │ │ │ │ │

│118,5│ 1,5 │ ТОС1 │ 9 │121,61│ 247 │ 250 │ +3 │ 121,64 │ - │-0,40│121,24│

├─────┼─────┼────────┼─────┼──────┼───────┼──────────┼──────────┼──────────┼──────┼─────┼──────┤

│ │ │ │ 40 │ │ │ │ │ │ │ │ │

│115,5│ 4,5 │ ТОС2 │ 9 │121,55│ 245 │ 250 │ +5 │ 121,60 │ - │-0,40│121,20│

├─────┼─────┼────────┼─────┼──────┼───────┼──────────┼──────────┼──────────┼──────┼─────┼──────┤

│ │ │ │ 20 │ │ │ │ │ │ │ │ │

│111,4│ 8,6 │ ТОС3 │10 │121,32│242 <*>│ 250 <*> │ +8 <*> │ 121,40 │ - │-0,39│121,01│

│ │ │ │ │ │-------│ -------- │ ------ │ │ │ │ │

│ │ │ │ │ │ 72 │ 80 │ +8 │ │ │ │ │

├─────┼─────┼────────┼─────┼──────┼───────┼──────────┼──────────┼──────────┼──────┼─────┼──────┤

│ │ │ │ 05 │ │ │ │ │ │ │ │ │

│107,6│12,4 │ ТОС4 │11 │120,90│ 70 │ 80 │ +10 │ 121,00 │ - │-0,36│120,64│

├─────┼─────┼────────┼─────┼──────┼───────┼──────────┼──────────┼──────────┼──────┼─────┼──────┤

│ │ │ │ 40 │ │ │ │ │ │ │ │ │

│104,5│15,5 │ ТОС5 │11 │120,60│ 68 │ 80 │ +12 │ 120,72 │ - │-0,35│120,37│

├─────┼─────┼────────┼─────┼──────┼───────┼──────────┼──────────┼──────────┼──────┼─────┼──────┤

│ │ │ │ 30 │ │ │ │ │ │ │ │ │

│102,7│17,3 │ ТОС6 │12 │120,37│ 66 │ 80 │ +14 │ 120,51 │ - │-0,34│120,17│

├─────┼─────┼────────┼─────┼──────┼───────┼──────────┼──────────┼──────────┼──────┼─────┼──────┤

│ │ │ │ 00 │ │ │ │ │ │ │ │ │

│100,0│20,0 │Вр.ур.п.│13 │120,01│ 65 │ 80 │ +15 │ 120,16 │119,84│-0,32│ - │

└─────┴─────┴────────┴─────┴──────┴───────┴──────────┴──────────┴──────────┴──────┴─────┴──────┘


--------------------------------

<*> Приводятся значения одновременного наблюдения по опорному (Оп.) и временному (Вр.) уровенным постам (ур.п.).


В графу 1 записывается расстояние от устья реки (или другого условного начала) до уровенных постов и точек однодневной связки (снимается с лоцманской или топографической карты, а при отсутствии данных графа 1 не заполняется).

В графу 2 заносятся расстояния до точек от верхнего уровенного поста. В графу 3 записываются номера точек и названия уровенных постов. В графе 4 отмечается время нивелирования уровня у каждой точки и уровенного поста. В графу 5 выписываются отметки уровней воды, полученные при однодневной связке. В графе 6 приводятся показания по ближайшему уровенному посту над нулем графика на момент нивелировки уровней. В графе 7 отмечается высота уровня воды по уровенным постам на время приводки однодневной связки к одному моменту времени. Графа 8 (приводка к уровню 10.06.2004) заполняется данными, полученными из разности граф 7 и 6. В графу 9 выписываются отметки приведенного к одному моменту времени уровня однодневной связки, которые получаются суммированием граф 5 и 8. В графе 10 показываются отметки срезочных уровней в створах уровенных постов. В графе 11 вычисляются величины приводки уровня однодневной связки к срезочному уровню согласно следующей формуле:


,


Где - разность уровней однодневной связки и срезочного в створе верхнего уровенного поста;

- то же, в створе нижнего уровенного поста;

h - падение между уровенными постами;

- впадение между верхним уровенным постом и определяемой точкой.

В графу 12 заносятся отметки срезочных уровней в промежуточных точках, полученные как разность (или сумма в случае прирезки) граф 9 и 11.


Приложение К

(справочное)


ВЕДОМОСТЬ ДАННЫХ ОБСЛЕДОВАНИЯ

И ПРИВЯЗКИ МЕСТ ЗАДЕВОВ ТРАЛА


Объект _________________ по работам ______________ 2004 г.


Таблица К1


┌────────┬──────┬──────────┬───────────────────┬─────────────────┐

│ N │Харак-│Координаты│ По тралению │ По обследованию │

│задевов │тер ├─────┬────┼─────┬──────┬──────┼────┬─────┬──────┤

│ │задева│ X │ Y │дата │глу- │отмет-│дата│наи- │отмет-│

│ │ │ │ │тра- │бина │ка │ │мень-│ка ра-│

│ │ │ │ │ления│погру-│рабо- │ │шая │бочего│

│ │ │ │ │ │жения │чего │ │глу- │уровня│

│ │ │ │ │ │трала │уровня│ │бина │ │

├────────┼──────┼─────┼────┼─────┼──────┼──────┼────┼─────┼──────┤

│ │ │ │ │ │ │ │ │ │ │

├────────┼──────┼─────┼────┼─────┼──────┼──────┼────┼─────┼──────┤

│ │ │ │ │ │ │ │ │ │ │

├────────┼──────┼─────┼────┼─────┼──────┼──────┼────┼─────┼──────┤

│ │ │ │ │ │ │ │ │ │ │

└────────┴──────┴─────┴────┴─────┴──────┴──────┴────┴─────┴──────┘


Составил

Проверил
