Системы пенного пожаротушения РВС со стационарной крышей
Для тушения пожаров резервуаров с нефтью или нефтепродуктами применяют пенное пожаротушение. При этом слой пены наносится на поверхность горящей жидкости. Под воздействием нагретой до температуры кипения горящей жидкости, часть пены разрушается. Выделившаяся в результате этого вода, в виде капелек, проходя через горящую жидкость, охлаждает ее поверхностный слой, что приводит к снижению скорости испарения жидкости. Оставшаяся часть пены, накапливаясь слоем определенной толщины на поверхности горящей жидкости, препятствует испарению последней. Благодаря этому, количество паров нефти или нефтепро-дукта, поступающее в зону горения, резко сокращается и становится недостаточным для поддержания горения и оно прекращается.
В качестве основного средства тушения пожаров нефти и нефтепродуктов в резервуарах применяется воздушно-механическая пена средней кратности (кратность 80-150). Допускается применение воздушно-механической пены низкой кратности (кратностью до 10) при тушении пожаров в резервуарах, оборудованных установками подачи пены через слой горючего (УППС).
В настоящее время существует большое количество разнообразных методов борьбы с огнем в резервуарных парках для хранения нефти и нефтепродуктов, использующих различное оборудование и механизмы пожаротушения. Все эти методы наряду с преимуществами имеют и ряд недостатков, которые помогут принять правильное решение в выборе системы пожаротушения.
1. Тушение пожара путем подачи пены от пеногенератора, расположенного в верхнем поясе резервуара или на его крыше:
Пеногенераторы расположены на верхнем срезе обечайки РВС, что приводит к снижению предельного уровня взлива в резервуаре и уменьшению вместимости последнего. Система пожаротушения с использованием пеногенераторов может использоваться в автоматическом режиме. При возникновении возгорания по пожарным сухотрубам к горящему резервуару транспортируется водный раствор пенообразователя, который в корпусе пеногенератора, за счет подсоса воздуха, преобразуется в воздушно-механическую пену. Эта пена покрывает поверхность нефтепродукта, что препятствует дальнейшему горению.
Но надежность такой системы не велика, т.к. практически каждый пожар резервуара начинается с проскока пламени внутрь газового пространства. При этом происходит моментальное возгорание паровоздушной смеси внутри резервуара, что сопровождается взрывом или мощным хлопком. В этот момент происходит деформация элементов пеногенераторов, прорыв пеногенерирующих сеток, деформация кровли резервуара и его верхних поясов, а зачастую полный отрыв кровли, обрыв пеногенераторов и их коммуникаций. Очевидно, что дальнейшее тушение пожара будет невозможным.
2. Тушение пожара путем подачи пены стволами от пеногенераторов, расположенных на мобильных средствах вне обвалований резервуаров:
В этом случае при тушении пожара затрудняется доставка пены на горящую поверхность в различных погодных условиях.
При максимальном приближении пеноподъемника к горящему резервуару из-за высокой температуры происходит деформация конструкций пеноподъемника, прогар пеногенерирующей сетки пеногенератора и после 3 - 4 минут работы оборудование выходит из строя.
Все это приводит к низкой эффективности тушения пожара, увеличения расхода пены. При этом личный состав подвергается большой опасности.
По этим причинам зачастую пожар продолжается до полного выгорания нефтепродукта.
Еще одним значительным недостатком этого метода является невозможность автоматизации процессов пожаротушения.
3. Тушение пожара путем подачи воздуха под давлением в слой подтоварной воды с пенообразователем;
Данный метод обеспечивает образование пены за счет подачи воздуха (негорючего газа) под необходимым давлением в слои подтоварной воды содержащей ПАВ. Проходя через слой нефтепродукта, пена обеспечивает перемешивание нефтепродукта, что приводит к снижению температуры горящего слоя. При этом пена выносит на поверхность воду с ПАВ, которые, попадая в горящий поверхностный слой, снижают его температуру за счет испарения и изолируют горящую поверхность от атмосферного воздуха. Реализация этого метода пожаротушения возможна в автоматическом режиме.
Данный метод требует особого внимания к расположению мест входа-выхода технологических трубопроводов резервуара, необходимо предъявлять повышенные требования к ведению сливо-наливных операций и контролю уровня в резервуаре.
Недостатком метода является то, что пена образуется и поднимается непосредственно над местом выпуска воздуха и в дальнейшем растекается по поверхности. Для быстрого перекрытия горящей поверхности необходимо реализовать большое количество точек выпуска воздуха. Это требует разработки системы выпуска воздуха - развитого коллектора. Наличие коллектора на дне РВС влечет за собой существенные сложности - затрудняет проведение технологических операций при обслуживании резервуара.
Еще одним недостатком является отсутствие возможности перекачки нефтепродукта из горящего резервуара в «чистом» виде, т.к. он перемешан с пеной.
Также как и в предыдущем методе здесь возможно непопадание пены в карманы, образованные обломками металлоконструкций крыши РВС.
Трудности вызывает необходимость обеспечения отсутствия расслоения ПАВ в подтоварной воде, что может потребовать периодического ее перемешивания, особенно при длительном хранении нефтепродукта в РВС.
Следует иметь в виду, что в зимних условиях температура подтоварной воды может опуститься ниже нуля и это приведет к невозможности тушения пожара.
4. Тушение пожара путем подачи пены от пеногенератора через слой горючего:
Этот метод обеспечивает подачу пены от автономного источника - стационарного или мобильного. В процессе тушения пожара, проходя через слой нефтепродукта, пена обеспечивает перемешивание нефтепродукта, что приводит к снижению температуры его горящего слоя. При этом пена выносит на поверхность воду с поверхностно-активными веществами (ПАВ). Вода с ПАВ, попадая в горящий поверхностный слой, снижает его температуру за счет испарения и изолирует горящую поверхность от атмосферного воздуха.
Пена поднимается непосредственно над местом ее введения и в дальнейшем растекается по поверхности. Для быстрого перекрытия горящей поверхности необходимо реализовать несколько точек впуска пены, что требует разработки системы впуска пены. При этом возможно непопадание пены в карманы, образованные обломками металлоконструкций крыши РВС.
Также недостатком является то, что неизвестно количество воды, прошедшее с пеной через слой нефтепродукта на горящую поверхность. Следует помнить о том, что поднятие пены на поверхность не такой уже и быстрый процесс.
Также как и в предыдущем методе здесь возможна перекачка нефтепродукта из горящего резервуара перемешаного с пеной.
Огнетушащая пена должна быть стойкой к температуре очага пожара.
При работе от стационарного источника пены возможна разработка автоматической системы пожаротушения.
5. Тушение пожара путем подачи пены от пеногенератора, через слой нефтепродукта по рукаву:

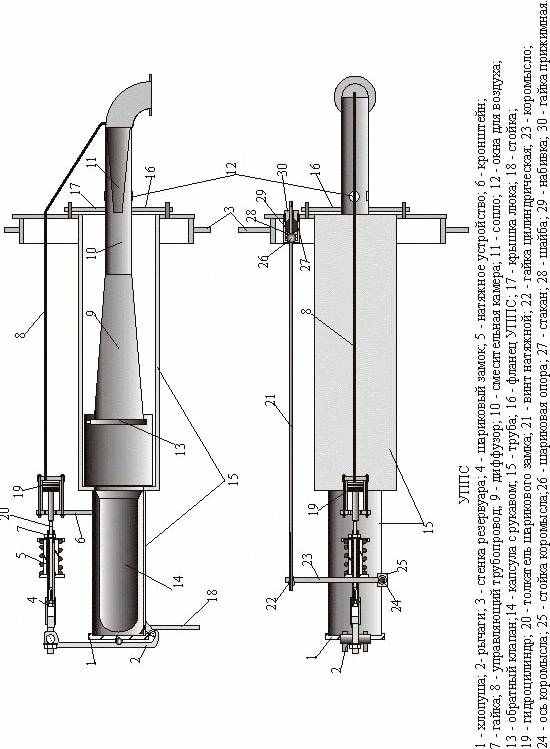

Пена подается на поверхность нефти или нефтепродукта от автономного источника через рукав установками подачи пены через слой горючего (УППС), которые расположены внизу РВС (монтируются на люк-лаз).
Установки подачи пены через слой горючего (УППС) по эластичному рукаву предназначены для тушения пожаров нефтей и нефтепродуктов в наземных металлических резервуарах, рассчитанных на внутреннее избыточное давление в газовом пространстве до 200 мм водяного столба.
Принцип, заложенный в основу данного метода, заключается в следующем. Раствор воды и пенообразователя по пожарным сухотрубам устремляется к установке УППС под давлением до 7 атмосфер, эжектируется, смешиваясь с подсасываемым воздухом, образует воздушно-механическую пену. Пена попадает в капсулу со скрученным эластичным рукавом, который под действием давления выбрасывается через слой нефти или нефтепродукта на горящую поверхность, где и происходит вылив пены.
Так как пена подается через рукав, то перемешивание нефтепродукта в резервуаре не происходит.
Значительным преимуществом данного метода является то, что с пеной на горящую поверхность выносится вся вода с ПАВ. Пена, изливающаяся из свободного рукава, приводит его в движение, обеспечивая ее распространение по поверхности нефтепродукта.
Установка УППС может обеспечиваться раствором воды и пенообразователя как от пожарного автомобиля так и в автоматическом режиме (автоматическая система пожаротушения).
Еще одним преимуществом является то, что эти установки работают с рядовыми (не дорогими) пенообразователями.
