Приложение Б

(рекомендуемое)

Содержание технического отчета

В техническом отчете «Испытания при сборе исходных данных для реконструируемых систем вентиляции и кондиционирования» рекомендуется отразить результаты сбора исходных данных в следующем виде:

- краткая характеристика здания или цеха, систем вентиляции и кондиционирования;

- тип технологического оборудования, выделяющего в воздух помещения производственные вредности;

- оборудование, которое необходимо оснастить местными укрытиями или отсосами;

- потребности в устройствах для очистки вентиляционных выбросов и защиты воздушного бассейна;

- конструкции строительных ограждений, площади проемов, остекления, дверей и транспортных ворот;

- целесообразность устройства установок утилизации тепла;

- рекомендуемые схемы технологической обработки воздуха;

- рекомендации по использованию существующего вентиляционного оборудования, сохранению отдельных сетей воздуховодов и трубопроводов;

- предложения по прокладке новых сетей трубопроводов и воздуховодов;

- выводы о состоянии воздушной среды;

_-_и_с_х_од_н_ые_д_а_нн_ые_для_п_ро_е_к_т_и_ров_ан_и_я_с_и_с_т_е_м_в_е_н_т_и_ля_ц_и_и_и_к_о_н_д_и_ц_и_о_ни_ро_в_ан_и_я.

Приложение В

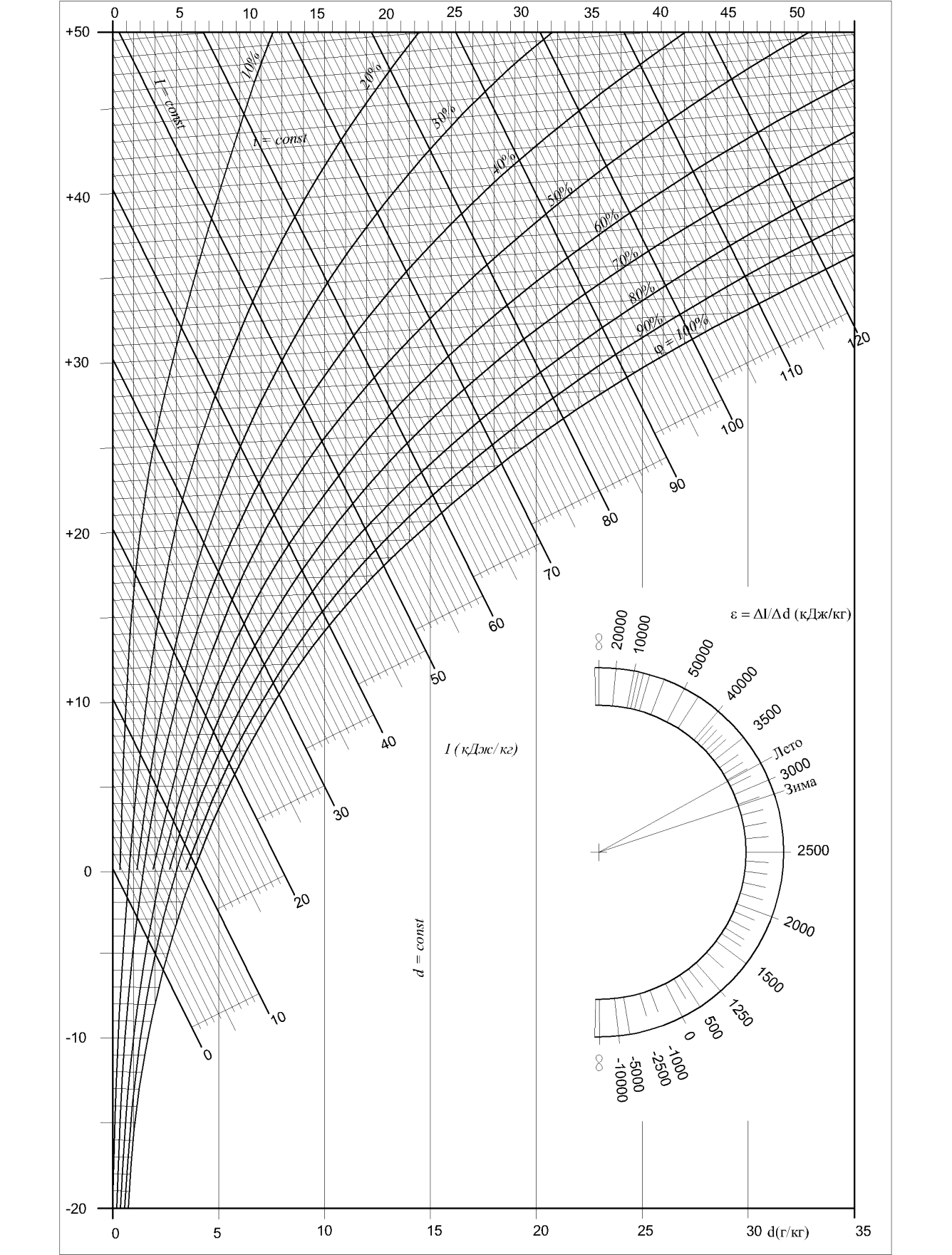

J-d диаграмма влажного воздуха

(справочное)

Приложение Г

_(обяз_а_т_е_л_ьн_о_е₎

Форма паспорта вентиляционной системы

П А С П О Р Т

вентиляционной системы

Наименование системы, установки

Объект

Адрес

Зона, цех, помещения

А Общие сведения

1 Назначение системы

_{2 Ме}_с_то_н_а_х_ожд_е_ни_е_о_б_о_р_у_до_в_а_ни_я_с_и_с_т_ем_ы

Б Основные технические характеристики оборудования

_{1 В}_е_н_тиля_т_о_р

Данные	Тип	№	Дв/Дп	Подача м³/ ч	Полное давление Па	Диамет р шкива мм	Частота вращения об./ мин
По проекту
Фактически

П р и м е ч а н и е - _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _

_{2 Элек}_т_р_о_д_в_и_г_а_т_е_ль

Данные	Тип	Мощность кВт	Частота вращения об./ мин	Диаметр шкива мм	Вид передачи
По проекту
Фактически

П р и м е ч а н и е - _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _

_{3 Пыл}_ег_{азоулав}_л_и_ва_ю_щ_е_е_у_с_т_р_о_й_с_т_во

Данные	Наименование	№	Класс очистки	Расход воздуха м³/ ч	Сопротив ление Па	Другие данные
По проекту
Фактически

П р и м е ч а н и е - _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _

₄_У_вл_а_ж_ни_т_е_{ль воздуха}

Данные	Насос			Тип и модель увлажнителя			Краткая характеристика увлажнителя
Данные	Тип	Подача м³/ ч	Давление перед форсун- ками кПа	Тип	Расход воды, ₃ ^м^/ч	Расход пара, кг/ч	Краткая характеристика увлажнителя
По проекту
Фактически

П р и м е ч а н и е - _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _

_{5 Воздухо}_н_а_г_р_е_ва_т_е_ли

Данные	Тип или моде ль	Коли- чество	Тепло отдача кВт	_В_о_з_д_у_х⁰_С		_Т_е_п_ло_н_о_с_и_т_е_ль^о_С
Данные	Тип или моде ль	Коли- чество	Тепло отдача кВт	До	После	До	После
По проекту
Фактически

П р и м е ч а н и е - _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _

_{6 Воздухоохла}_д_и_т_е_ли

Данные	Тип или модель	Коли- чество	Холодо отдача кВт	Воздух кДж /кг		Холодоноситель о_С
Данные	Тип или модель	Коли- чество	Холодо отдача кВт	До	После	До	После
По проекту
Фактически

В Расход воздуха по помещениям (по сети)

№ п\ п	№ мерного сечения	Наименова ние или номер помещения	Расход воздуха м³/ ч		Отклонения %	Примечан ие
№ п\ п	№ мерного сечения	Наименова ние или номер помещения	проектное	фактическое	Отклонения %	Примечан ие
1	2	3	4	5	6	7

П р и м е ч а н и е - _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _

Выводы:

В соответствии с СНиП 3.05.01 – 85, п. 4.19, отклонение показателей по расходу воздуха от предусмотренных проектом допускается ± 10%.

_С_и_с_т_ем_{а р}_а_бо_т_ае_т_у_до_в_л_е_творит_е_л_ьн_о_.

_Б_иб_л_и_о_граф_и_я

[1] Градостроительный кодекс Российской Федерации

[2] Федеральный закон от 27 декабря 2002 г. № 184-ФЗ «О техническом регулировании»

[3] Федеральный закон от 30 декабря 2009 г. № 384-ФЗ «Технический регламент о безопасности зданий и сооружений»

[4] Приказ Министерства регионального развития Российской Федерации от

30 декабря 2009 г. № 624 «Об утверждении Перечня видов работ по инженерным изысканиям, по подготовке проектной документации, по строительству, реконструкции, капитальному ремонту объектов капитального строительства, которые оказывают влияние на безопасность

_об_ъ_е_к_т_о_в_к_а_п_и_та_льн_о_го_ст_р_ои_т_ел_ь_ства»

[5] Свод правил

_СП₇_.₁₃₁₃₀_-₂₀₀₉

Отопление, вентиляция и кондиционирование.

_П_ро_т_и_в_о_п_о_ж_а_р_н_ы_е_т_р_е_бо_в_а_н_и_я

[6] Справочное пособие. Наладка и регулировка систем вентиляции и

кондиционирования воздуха, М., Стройиздат, 1980

[7] Агафонов Е.П. Наладка систем промышленной вентиляции, М., Стройиздат,1978

[8] Санитарные нормы Российской Федерации СН 2.2.4/2.1.8.566-96

[9] Гигиенические нормативы

ГН 2.2.5.1313-03

[10] Санитарные нормы

Российской Федерации

СН 2.2.4/2.1.8.562-962.2.4

2.2.4. Физические факторы производственной среды. 2.1.8. Физические факторы окружающей природной среды. Производственная вибрация, вибрация в помещениях жилых и общественных зданий

Предельные допустимые концентрации (ПДК)

вредных веществ в воздухе рабочей зоны

Физические факторы производственной среды. 2.1.8. Физические факторы окружающей природной среды. Шум на

_р_а_бо_ч_и_х_мест_а_х_,_в_п_о_ме_щ_е_н_и_я_х_жи_л_ых_,

общественных зданий и на территории жилой застройки

[11] Калинушкин М.П. Вентиляторные установки, М., Стройиздат, 1980

[12] Справочное пособие. АВОК 1-2004 Влажный воздух, М., АВОК-пресс,

₂₀₀₄

[13] Гигиенические нормативы

ГН 2.1.6.1338-03

Предельные допустимые концентрации (ПДК)

загрязняющих веществ в атмосферном воздухе населенных мест

_О_КС₉₁_.₁₄₀_.₃₀

Вид работ 24.14 по приказу Минергиона России от 30.12.2009 № 624

Ключевые слова: стандарт организации, Национальное объединение строителей, инженерные сети зданий и сооружений внутренние, вентиляция, кондиционирование, испытание и регулировка, наладка.
