ЭКСПЛУАТАЦИЯ КАНАЛИЗАЦИОННОЙ СЕТИ
_____________________
* Раздел написан при участии М.В.Молокова, В. Т. Шаповалова.
Глава I. ОБЩИЕ ПОЛОЖЕНИЯ
§ 5.1. Организация эксплуатации канализационной сети
При эксплуатации канализационной сети следует руководствоваться "Правилами технической эксплуатации систем водоснабжения и водоотведения населенных мест", утвержденными Министерством жилищно-коммунального хозяйства РСФСР.
Эксплуатация наружной канализационной сети в городах и рабочих поселках осуществляется специальными районами или участками в составе управлений водопроводно-канализационного хозяйства или соответствующих отделов при городских и поселковых коммунальных органах. На промышленных предприятиях эксплуатацию канализационной сети осуществляют специальные службы, входящие обычно в состав отдела главного энергетика или главного механика. Каждый район может обслуживать сеть протяженностью до 1000 км. В состав района могут входить производственные участки, обслуживающие сеть протяженностью до 100-150 км (табл.5.1).
Таблица 5.1
Нормативы численности рабочих по обслуживанию
канализационной сети
| #G0Протяженность канализационной сети, км, до | Численность рабочих, человек | Протяженность канализационной сети, км, до | Численность рабочих, человек | Протяженность канализационной сети, км, до | Численность рабочих, человек |
| 12 | 3,0 | 150 | 24,9 | 330 | 46,6 |
| 15 | 3,7 | 160 | 26,0 | 340 | 47,8 |
| 20 | 4,9 | 170 | 27,3 | 350 | 48,9 |
| 25 | 6,2 | 180 | 28,6 | 360 | 50,0 |
| 30 | 7,4 | 190 | 29,8 | 370 | 51,2 |
| 35 | 8,6 | 200 | 31,1 | 380 | 52,3 |
| 40 | 9,9 | 210 | 32,4 | 390 | 53,5 |
| 45 | 11,1 | 220 | 33,6 | 400 | 54,6 |
| 50 | 12,4 | 230 | 34,9 | 410 | 55,7 |
| 60 | 13,6 | 240 | 36,2 | 420 | 56,9 |
| 70 | 14,8 | 250 | 37,5 | 430 | 58,0 |
| 80 | 16,0 | 260 | 38,6 | 440 | 59,1 |
| 90 | 17,2 | 270 | 39,8 | 450 | 60,3 |
| 100 | 18,4 | 280 | 40,9 | 460 | 61,4 |
| 110 | 19,7 | 290 | 42,1 | 470 | 62,6 |
| 120 | 20,9 | 300 | 43,2 | 480 | 63,7 |
| 130 | 22,2 | 310 | 44,3 | 490 | 64,9 |
| 140 | 23,5 | 320 | 45,5 | 500 | 66,0 |
Примечания: 1. При протяженности сети свыше 500 км на каждый последующий километр сети добавляется норматив 0,07 человек. 2-3. Примечания те же, что и в табл.3.10. 4. Нормативы численности могут быть при необходимости и при соответствующем обосновании увеличены.
Для городов с сетью канализации протяженностью 200 км и больше общее количество рабочих и служащих, занятых на эксплуатации канализационных сетей, можно определять из расчета один человек на 3-4 км сети в зависимости от характера сети, сложности ее эксплуатации и т.д. При эксплуатационных районах организуется местный диспетчерский пункт (МДП) с круглосуточным дежурством, а в крупных городах, в случае необходимости, - еще и центральный диспетчерский пункт (ЦДП) при управлениях водопроводно-канализационных хозяйств. Схема организации крупного эксплуатационного района представлена на рис.5.1.

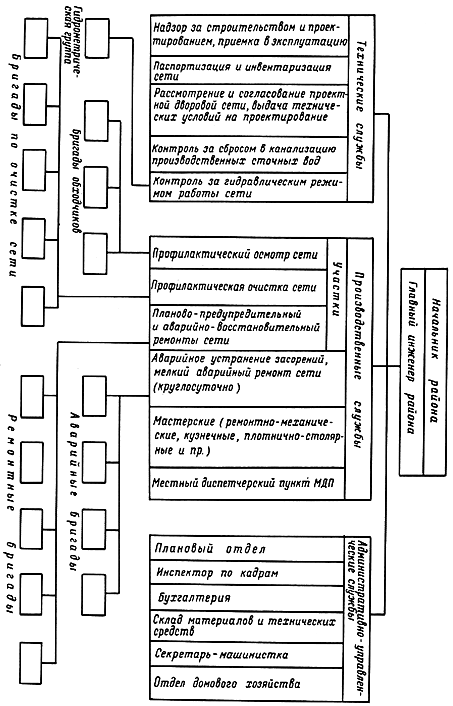

Рис.5.1. Схема организации эксплуатационного района
В табл.5.2 дается примерный перечень машин и механизмов, требуемых для обслуживания эксплуатационным районом канализационной сети протяженностью 800-1000 км с минимальными уклонами. При больших уклонах сети потребное количество машин и механизмов может быть уменьшено.
Таблица 5.2
Ориентировочная потребность в машинах, необходимых для обслуживания эксплуатационного района с протяженностью сети (бытовой, дождевой, общесплавной) 800-1000 км, уложенной с минимальными уклонами
| #G0Наименование машин и механизмов | Количество, шт. | Продолжительность работы, смена | Назначение |
| Самосвалы с краном-укосиной грузоподъемностью 0,5-1 т | 4 | 1 | Перевозка осадков, материалов, оборудования, приборов |
| Бортовые грузовые машины с краном-укосиной грузоподъемностью 0,5-1 т | 3 | 1 | То же |
| Автокран грузоподъемностью 6 т | 1 | 1 | Погрузка и разгрузка материалов |
| Аварийные машины-фургоны | 3 | Круглосуточно | Ликвидация аварий и засорений |
| Водоотливные насосы: | | | |
| на автомобильном ходу | 1 | То же | То же |
| прицепные | 3 | " | " |
| Машины для очистки сетей гидродинамическим способом типов: | | | Очистка и промывка сети диаметром до 500 мм |
| КО-504 | 6-8 | 2* | |
| КО-502Б | 3-4 | | |
| Механизированные лебедки на автомобильном ходу в комплекте с прицепной лебедкой | 5-6 | 1 | Очистка сети диаметром 500 мм и выше |
| Машины вакуумные типов: | | | Очистка осадочной части смотровых колодцев бытовой, преимущественно |
| КАО-505А | 2 | 2 | дворовой, сети |
| КАО-503Б | 3-4 | 2 | |
| Илососы типов: | | | Очистка осадочной части дождеприемных |
| КО-507 | 2-3 | 2* | колодцев |
| ИЛ-980 | 3-5 | 2 | |
| Микроавтобусы | 2 | 1,5 | Перевозка приборов, материалов, оборудования и обслуживание гидрометрической группы |
| Легковая машина | 1 | 1,5 | Руководство и контроль за эксплуатацией сети |
_____________________
* Сезонная работа при температуре наружного воздуха не ниже -1
-2°С.Кроме перечисленных в таблице, в районе должны быть дежурные механизмы: экскаваторы-бульдозеры, компрессоры, водоотливной насос большой производительности, а также рекомендуется иметь одну-две телевизионные установки для контроля за состоянием внутренних поверхностей канализационных труб.
§ 5.2. Общие требования к пользованию канализацией
В городскую канализационную сеть отводятся бытовые, дождевые и производственные сточные воды. Вопрос о спуске производственных сточных вод должен решаться в каждом конкретном случае управлением городской канализации совместно с местными органами санитарного надзора.
1. Прием производственных сточных вод в городскую канализацию разрешается с соблюдением требований, предусмотренных "Правилами приема производственных сточных вод в системы канализации населенных мест", утвержденными приказом Министерства ЖКХ РСФСР от 02.03.84.
Сущность требований, изложенных в указанных правилах, при совместном отведении и очистке производственных и бытовых сточных вод населенных мест сводятся к тому, что они не должны:
содержать примеси и вещества, которые могут засорять трубы, отлагаться на их дне и стенах;
оказывать разрушающее (коррозирующее) действие на материал труб и элементы сооружений канализации;
содержать горючие примеси (бензин, нефть и др.) и растворенные газообразные вещества, способные образовывать взрывоопасные смеси в трубах и сооружениях, оказывать вредное влияние на здоровье рабочих, обслуживающих канализационные сети;
содержать вредные вещества в концентрациях, препятствующих биологической очистке сточных вод;
иметь температуру выше 40°С;
содержать вещества, для которых не установлены предельно допустимые концентрации (ПДК) в воде водоемов соответствующего вида пользования;
содержать более 500 мг/л взвешенных и всплывающих веществ;
содержать только минеральные загрязнения;
содержать опасные бактериальные загрязнения (бактерии сибирской язвы, сапа и др.), а также радиоактивные вещества;
содержать нерастворенные масла, а также смолы и мазут;
содержать биологически жесткие ПАВ.
2. Не допускается спуск в городскую канализацию промышленных сточных вод, у которых ХПК превышает БПК
более чем в 1,5 раза.3. Не допускается спуск в городскую канализацию концентрированных маточных и кубовых растворов, а также промышленных сточных вод, загрязненных в процессе производства.
4. Присоединение производственной канализации каждого предприятия к уличной или внутриквартальной городской канализационной сети должно осуществляться самостоятельным выпуском с устройством на нем контрольного колодца, размещаемого за пределами предприятия.
5. Не допускается объединение одним выпуском производственных сточных вод нескольких предприятий.
6. В системе, отводящей производственные сточные воды в городскую канализацию, должны быть предусмотрены расходомеры и устройства для учета количества сбрасываемых сточных вод и в целях отбора проб воды для производства анализов.
7. При резких колебаниях количества и состава производственных сточных вод по часам суток, а также возможных залповых сбросах сильно концентрированных сточных вод на предприятиях необходимо устраивать специальные емкости-усреднители, обеспечивающие равномерный выпуск производственных сточных вод в городскую канализацию.
8. Производственные сточные воды, содержащие вещества, не удаляемые на городских очистных сооружениях, и вещества, для которых в настоящее время отсутствуют данные об эффективности их удаления, должны подвергаться на промышленных предприятиях локальной очистке до концентрации, которая, с учетом разбавления в городской канализации и водоеме, обеспечит в пунктах водопользования качество воды, соответствующее требованиям "Правил охраны поверхностных вод от загрязнения сточными водами". При этом концентрация веществ в смеси производственных и бытовых сточных вод, поступающих на очистные сооружения, не должна быть выше допустимой для биологической очистки.*
_____________________
* Правила приема производственных сточных вод в системы канализации населенных мест. М.: ОНТИ АКХ, 1985.
9. Условия приема в городскую канализацию производственных сточных вод, содержащих загрязнения, удаляемые на городских очистных сооружениях, должны определяться с учетом: степени разбавления производственных стоков при поступлении в городскую канализацию; эффективности удаления загрязнения производственных сточных вод на городских очистных сооружениях; условий разбавления очищенных городских сточных вод в водном объекте, согласованных в установленном порядке с органами по регулированию использования и охраны вод Министерства мелиорации и водного хозяйства, санитарно-эпидемиологической службы и рыбоохраны.
10. Нечистоты и помои из неканализованных районов перевозятся ассенизационным транспортом на сливные станции и пункты, где они в 2-3 раза разбавляются водой, пропускаются через решетки и песколовки и только после этого сплавляются в канализационную сеть. Использование канализации для сплава домового мусора в настоящее время не практикуется. Как правило, домовый мусор обрабатывается на специальных мусороперерабатывающих заводах.
Сплав в канализационную снега, пролежавшего более двух суток, а также убираемого с территории дворов и с крыш, не допускается. Через канализационные сети можно сплавлять снег, сбрасываемый через специальные шахты. Скорость течения сточных вод в коллекторах при сплаве снега не должна быть меньше 1,1-1,2 м/с. При сбросе снега непосредственно с самосвалов или плугами глубина потока сточной воды должна быть не меньше 0,7 м и составлять не больше 0,6 диаметра трубы.
Количество снега, которое можно сбросить в канализацию, определяется по формуле
(5.1)где
- расход сточных вод, м
/с;
и
- температура сточных вод до и после снегосплава, °С;
- температура снега, °С.Снижение температуры сточных вод после снегосплава до 8°С может привести к уменьшению эффективности биологической очистки. Не разрешается сброс снега перед дюкерами, насосными станциями и перепадами в виде стояков.
§ 5.3. Технический надзор за строительством и приемка канализационных сетей в эксплуатацию
Канализационные сети строятся по согласованной и утвержденной проектно-сметной документации при наличии разрешения местного Совета на производство работ и в соответствии с разбивкой в натуре, выполненной геослужбой.
Технический надзор за строительством осуществляется заказчиком (отделом капитального строительства или службой технадзора) и проектной организацией. При техническом надзоре за строительством, реконструкцией и капитальным ремонтом канализационных сетей следует руководствоваться #M12291 871001050СНиП 3.05.04-85#S.
При приемке законченных строительством канализационных сетей заказчик предъявляет государственной комиссии (см. СНиП III-3-81) следующие документы:
исполнительные чертежи на построенные сооружения;
акты на разбивку сооружений в натуре;
акты на скрытые и специальные работы (основание под трубы, заделка стыков, обмазка битумом, сварочные и другие работы);
согласования на все изменения проекта (с заказчиком и автором проекта);
акты на гидравлические испытания (на эксфильтрацию и инфильтрацию, рис.5.2);
паспорта на трубы, стройматериалы и детали;
справку от эксплуатирующей организации о сроках ликвидации недоделок и дефектов.

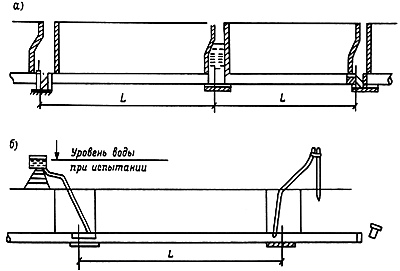

Рис.5.2. Гидравлическое испытание канализационных линий на утечку воды из трубопровода
а - после устройства колодцев; б - до устройства колодцев
При приемке канализации особое внимание следует обратить:
а) на качество основания под трубы и заделку стыков между ними по всей окружности стыка (фиксируется в акте на скрытые работы);
б) на проверку прямолинейности укладки труб на свет между двумя смежными колодцами. Допускается отклонение от круга, видимого при просмотре трубопровода, не более 1/4 диаметра по горизонтали, но не более 50 мм в каждую сторону (#M12291 871001050СНиП 3.05.04-85#S). Отклонение от правильной формы круга по вертикали не допускается. Осмотр стыков и внутренних поверхностей труб диаметром 200-1000 мм рекомендуется производить телевизионными установками;
в) на гидравлические испытания трубопроводов (#M12291 871001050СНиП 3.05.04-85#S). Испытываются трубопроводы на утечку воды из них по количеству долитой в бак воды за 30 мин в пересчете на 1 км в сутки (см. рис.5.2), а также на инфильтрацию (попадание грунтовых вод в трубы и колодцы при высоком уровне грунтовых вод) визуально по замеру потока воды в трубе. Результаты гидравлических испытаний сравниваются с данными табл.5.3 (#M12291 871001050СНиП 3.05.04-85#S).
Таблица 5.3
Допустимая величина поступления или утечки воды
через стыки и стенки трубопроводов
| #G0Условный диаметр трубопро- вода  , мм | Допустимый объем добавленной в трубопровод воды (приток воды) на 10 м длины испытываемого трубопровода за время испытания 30 мин для труб, л | Условный диаметр трубопро- вода , мм | Допустимый объем добавленной в трубопровод воды (приток воды) на 10 м длины испытываемого трубопровода за время испытания 30 мин для труб, л | ||||
| | железо- бетонных и бетонных | керами- ческих | асбесто- цементных | | железо- бетонных и бетонных | керами- ческих | асбесто- цементных |
| 100 | 1,0 | 1,0 | 0,3 | 400 | 6,7 | 4,2 | 2,2 |
| 150 | 1,4 | 1,4 | 0,5 | 450 | - | 4,4 | - |
| 200 | 4,2 | 2,4 | 1,4 | 500 | 7,5 | 4,6 | - |
| 250 | 5,0 | 3,0 | - | 550 | - | 4,8 | - |
| 300 | 5,4 | 3,6 | 1,8 | 600 | 8,3 | 5,0 | - |
| 350 | 6,2 | 4,0 | - | | | | |
Примечания: 1. При увеличении продолжительности испытания более 30 мин величину допустимого объема добавленной воды (притока воды) следует увеличивать пропорционально увеличению продолжительности испытания. 2. Величину допустимого объема добавленной воды (притока воды) в железобетонный трубопровод диаметром свыше 600 мм за время испытания 30 мин можно определить по формуле
= 0,83 (
+ 4) л, где - внутренний (условный) диаметр трубопровода, дм. 3. Для железобетонных трубопроводов со стыковыми соединениями на резиновых уплотнителях допустимый объем добавленной воды (приток воды) следует принимать с коэффициентом 0,7. 4. Допустимые объемы добавленной воды (приток воды) через стенки и днища колодца на 1 м его глубины следует принимать равными допустимому объему добавленной воды (притоку воды) на 1 м длины труб, диаметр которых равновелик по площади внутреннему диаметру колодца. 5. Допустимый объем добавленной воды (приток воды) в трубопровод, сооружаемый из сборных железобетонных элементов и блоков, следует принимать таким же, как для трубопроводов из железобетонных труб, равновеликих по площади поперечного сечения.
