За счет изменения входных параметров можно влиять на конечный результат выполнения подпрограмм. Рассмотрим это на примере подпрограммы 4.2 регулируемой временной задержки.

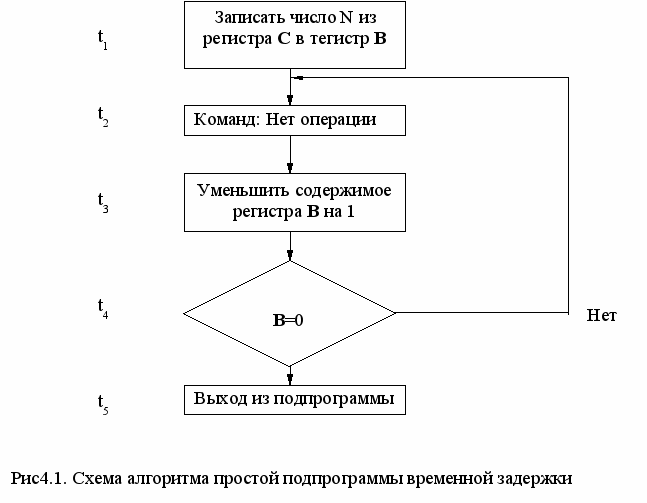

Алгоритм работы простой подпрограммы временной задержки приведен на рис. 4.1.

Общее время задержки вычисляется по формуле

T=t₁+(t₂+t₃+t₄)N+t₅

где t₁, t₂, t₃, t₄, t₅ – длительность выполнения команд, входящих в подпрограмму временной задержки;

N – число, первоначально записанное в счетчике, в качестве которого используется регистр В.

Команда NOP используется для увеличения времени выполнения цикла, а следовательно, и общей задержки. Вместо команды NOP может быть использована любая последовательность команд, выполнение которых не изменяет содержимого регистров микропроцессора. Время записи числа N в регистр В и возврата из подпрограммы t₁+t₅ фиксировано и в цикл не входит. Уникальная задержка для приведенной подпрограммы определяется при N=01 Н и равна t₁+t₂+t₃+t₄+t₅.Максимальная задержка имеет место при N=00 Н и вычисляется по формуле Т= t₁+(t₂+t₃+t₄)256+t₅

Программа 4.2 состоит из двух подпрограмм: DEL В и DEL A.

Подпрограмма DEL В осуществляет регулируемую временную задержку, и ее входным параметром является двухбайтное число, записанное в паре регистров В,С. Это число и определяет длительность задержки в миллисекундах. Частным случаем подпрограммы DEL В является подпрограмма DEL А, осуществляющая фиксированную задержку в 1 мс и не имеющая входных параметров. Таким образом, если необходимо иметь в программе фиксированную задержку в 1 мс, то можно обращаться с помощью команды CALL к подпрограмме DEL А При необходимости получения определенной заданной временной задержки в программе следует записать соответствующее число в регистры В и С, а затем вызвать подпрограмму DEL В.

Программа 4.2

Адрес	Машин-ный код	Метка	Мнемокод	Комментарий
8000	C5	DEL A	PUSH B	Сохранить в стеке содержимое регистров В и С
8001	01 0100		LXI B, 0001H	Установить длительность 1мс
8004	C3 0880		JMP DEL 1
8007	C5	DEL B	PUSH B	Сохранить в стеке содержимое регистров В и С
8008	F5	DEL 1	PUSH PSW	Сохранить в стеке содержимое регистра признаков
8009	AF		XRA A	Очистить аккумулятор
800А	D5		PUSH D	Сохранить в стеке содержимое регистров D и E
800В	01		LXI B,TIME	Указать величину задержки в мс
800Е	1647	DEL 2	MVI D,47	Загрузить счетчик заде-ржки величиной в 1мс
8010	15	DEL 3	DCR D	Уменьшить содержимое счетчика на 1
8011	C2 1080		JNZ DEL 3	Если не нуль, продолжить
8014	0B		DCX B	Уменьшить на 1 содержимое счетчика длительности
8015	B8		CMP B	Если регистр В не обнулен,
8016	C2 0E80		JNZ DEL 2	то продолжать
8019	B9		CMP C	Если регистр С не обнулен,
801А	C2 0E80		JNZ DEL 2	то продолжать
801D	D1		POP D	Восстановить содержимое регистров D и E
801E	F1		POP PSW	Восстановить содержимое регистра признаков и аккумулятора
801F	C1		POP B	Восстановить содержимое регистров В и С
8020	09		RET	Возвратиться из подпрограммы

Программа 4.3 предназначена для определения номера самого младшего,содержащего нуль разряда 8-битового числа, формиркемого в регистре С.

Программа 4.3

Адрес	Машин-ный код	Метка	Мнемокод	Комментарий
8800	OC	WAIT C	INR C	Увеличить С на единицу
8001	79		MOV A,C	Переписать исследуемое число в аккумулятор
8002	FE FF		CPI FF H	Содержит ли 0 какой-либо разряд числа?
8004	CA 00 80		JZ WAIT C	Если нет, то ждать
8007	CD 00 81		CALL IDSW	Если да, то вызвать подпро-грамму IDSW определения самого младшего, содержа-щего нуль числа
800A	00		NOP	Окончить вывполнение программы
8100	06 FF	IDSW	MVI B,FF H	Записать в регистр В число
8102	04	SRCH	INR B	Увеличить содержимое региста В на 1
8103	1F		RAR	Сдвинуть вправо число в аккумуляторе
8104	DA 02 81		JC SRCH	Если С=1, то продолжать
8107	C9		RET	Возврат из подпрограммы
