Энгельсский технологический институт (филиал) ГОУ ВПО СГТУ

______________________________________________________________________

Кафедра "Начертательная геометрия. Инженерная графика"

"УТВЕРЖДАЮ"

Председатель УМКН «Техносферная безопасность»

_Ольшанская Л.Н. (ф.и.о.)

"___ " __________ 20___ г.

РАБОЧАЯ УЧЕБНАЯ ПРОГРАММА

по дисциплине "Инженерная графика”

^{(шифр и наименование дисциплины по УП)}

Направление подготовки, профиль 280700.62 Техносферная безопасность, Охрана окружающей среды и рациональное использование природных ресурсов

Форма обучения Очная

^{(очная, заочная)}

Цикл дисциплин: Профессиональный, часть цикла базовая

Вид учебной работы	Всего		Курс, семестр (часы)
	З.е.	Часы	1		2		3		4
	З.е.	Часы	1	2	3	4	5	6	7	8
Аудиторные занятия (АЗ): всего в том числе:		90	54	36
Лекции (ЛК)	0,5	18	18
Доля лекционных часов от АЗ по дисциплине, %		20	20
Коллоквиумы (КЛ)
Лабораторные работы (ЛР)
Практические занятия: (ПЗ)	2	72	36	36
Доля интерактивных форм обучения от АЗ по дисциплине, %
Самостоятельная работа (СР), всего в том числе:	2,5	90	54	36
Курсовая работа (КР)
Курсовой проект (КП)
Расчетно-графическая работа (РГР)	1	36		36
Другие виды самостоятельной работы
Вид промежуточной аттестации (зачет, экзамен):			зачет	экзамен
Общая трудоемкость дисциплины и трудоемкость по семестрам:	5	180	108	72

Цели и задачи освоения дисциплины

Целью освоения дисциплины «Инженерная графика» является приобретение знаний и навыков, необходимых для выполнения и чтения технических чертежей, выполнение эскизов деталей, составление конструкторской и технической документации и оформление их с соблюдением правил государственных стандартов.

Место дисциплины в структуре ООП ВПО

Дисциплина «Инженерная графика» относится к базовой части профессионального цикла и относится ко всем профилям направления «Техносферная безопасность». Дисциплина базируется на знаниях, полученных в школе при изучении таких предметов как «Геометрия», «Информатика» и изучения дисциплины «Начертательной геометрии» первого. В плане учебного процесса «Инженерная графика» связана с дисциплинами «Механика», «Сопротивление материалов», «Метрология, стандартизация и сертификация», «Надежность технических систем».

Требования к результатам освоения дисциплины

Изучение дисциплины направлено на формирование следующих компетенций:

- способность на научной основе организовывать свой труд, оценивать с большой степенью самостоятельности результаты своей деятельности, владеть навыками самостоятельной работы (ОК-6);

- способность к приобретению с большой степенью самостоятельности новых знаний с использованием современных образовательных и информационных технологий (ОК-12);

- способность к целенаправленному применению базовых знаний в области математических, естественных, гуманитарных и экономических наук в профессиональной

деятельности (ОК-9);

- обладание достаточными для профессиональной деятельности навыками работы с компьютером (ОК-13);

3.1. Знать:

- правила оформления чертежей с соответствии с требованиями ЕСКД.

- способы построения прямоугольных аксонометрических проекций геометрических тел (ОК-6, 7, 9; ПК-1, 21);

- правила построения и оформления чертежей резьбовых, сварных и др. соединений деталей машин и инженерных сооружений (ОК-6, 7, 9; ПК-1, 16, 21,22);

- основные виды проектно-конструкторской документации на стадиях разработки проекта и правила их оформления с соблюдением стандартов (ОК-6,7,9; ПК-1,16, 21,22,23);

- методику компьютерного выполнения проектно-конструкторской документации с применением графического редактора (ОК-6, 7, 9, 13, 14, 15; ПК-1, 16, 21, 22, 23);

3.2. Уметь:

- использовать нормативную конструкторскую документацию и способы построения изображений пространственных фигур на плоскости (ОК-6, 7, 9; ПК-1, 21);

- пользоваться справочной литературой;

- выполнять чертежи в соответствии со стандартными правилами их оформления и свободно читать их (ОК-6, 7, 9; ПК-1, 16, 21, 22, 23);

- использовать системы автоматизированного проектирования и черчения для создания проектно-конструкторской документации (ОК-6, 7, 9, 13, 14, 15; ПК-1, 16, 21, 22, 23);

3.3. Владеть

- развитым пространственным представлением (ОК-6, 7, 9; ПК-1, 21);

- навыками пользования нормативной документации при разработки конструкторской документации(ОК-6, 7, 9; ПК-1, 16, 21, 22, 23);;

- навыками логического мышления, позволяющими грамотно пользоваться языком чертежа, (ОК-6, 7, 9, 13, 14, 15; ПК-1, 16, 21, 22, 23); 

-набором знаний и установленных правил для составления и чтения проектно-конструкторской документации (ОК-6, 7, 9; ПК-1, 16, 21, 22, 23);

Структура и содержание дисциплины

4.1. Разделы дисциплины, виды занятий и работ

1 семестр

№ п/п	Наименование раздела дисциплины (модуля)	ЛК	КЛ	ПЗ	ЛР	КП (КР,РГР)	СРС
1	Оформление чертежа. Геометрическое черчение.	+		+			+
2	Проекционное черчение	+		+			+
3	Резьба. Резьбовые соединения	+		+			+
4	Разъемные и неразъемные соединения	+		+			+
5	Эскизирование

2 семестр

№ п/п	Наименование раздела дисциплины (модуля)	ЛК	КЛ	ПЗ	ЛР	КП (КР,РГР)	СРС
1	Спецификация. Сборочный чертеж.	+		+		+	+
2	Чтение чертежа	+		+		+	+

4.2. Содержание разделов дисциплин (лекции)

1 семестр

№ п/п	Наименование раздела дисциплины (модуля)	Содержание раздела (модуля)	Трудоемкость часы.
1	Оформление чертежа.	Стандарты ЕСКД.	2
2	Проекционное черчение.	Изображения: виды, разрезы, сечения, выносные элементы. Условности и упрощения на чертежах. Нанесение размеров. Аксонометрия.	6
3	Резьба. Резьбовые соединения.	Основные понятия. Изображение и обозначение резьбы.	4
4	Разъемные и неразъемные соединения	Шпоночные и шлицевые соединения. Сварные, паяные, заклепочные соединения.	2
5	Эскизирование	Эскизы деталей.	4

Практические занятия

1 семестр

№ п/п	Наименование раздела дисциплины (модуля)	Темы практических занятий. Вопросы, отрабатываемые на практическом занятии	Трудоемкость (часы)
2	Проекционное черчение	Виды. По заданному наглядному изображению предмета построить 6 основных видов. Формат А3 ватман	4

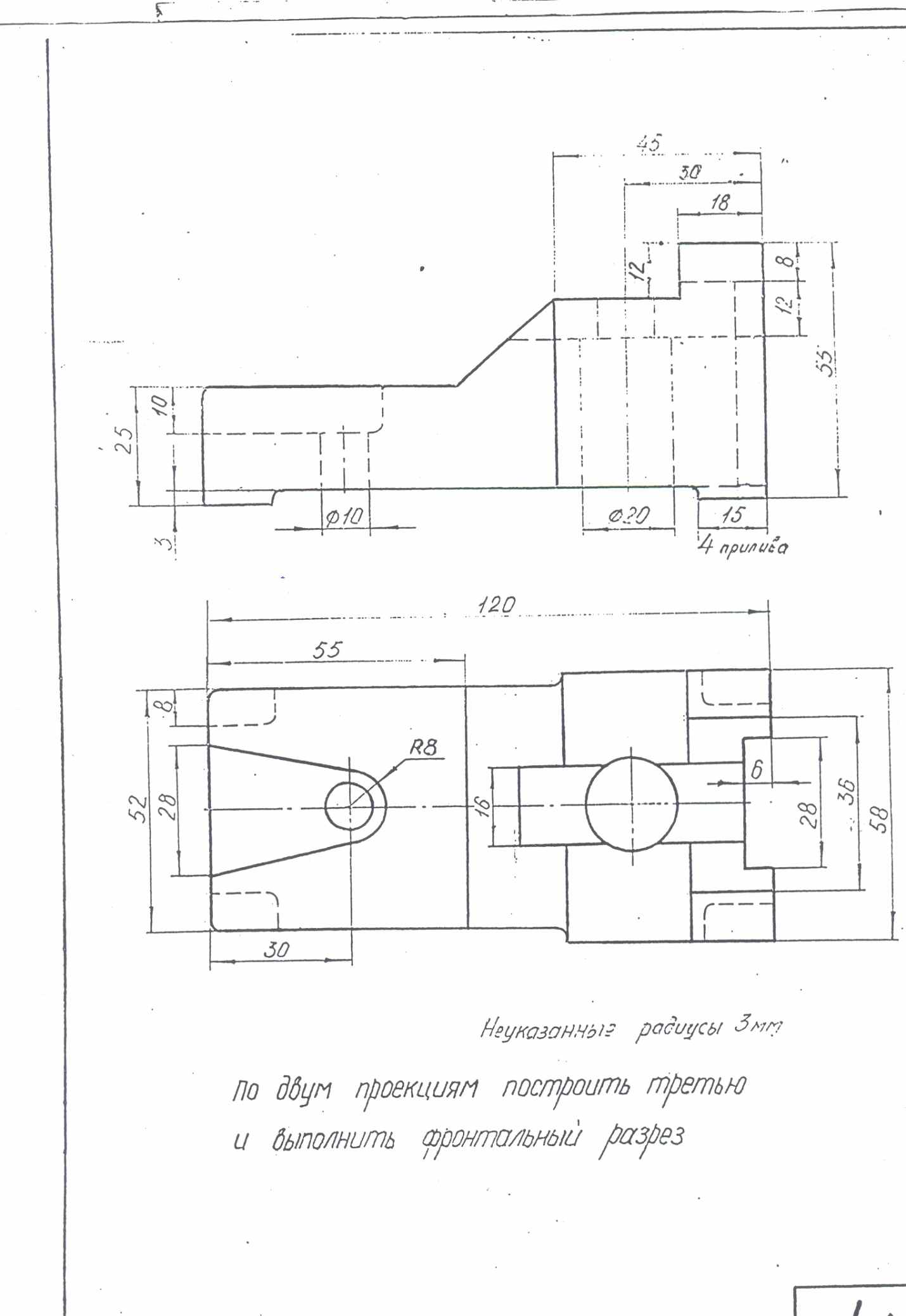

		Простые разрезы. По двум проекциям построить третью. Выполнить разрезы. Формат А3 ватман	4
		Аксонометрические проекции. По заданию «Простые разрезы» Выполнить аксонометрию с вырезом одной четверти. Формат А4 ватман	4
		Ломаный разрез. По заданному положению секущей плоскости построить ломаный разрез. Формат А4 ватман	2
		Рубежный контроль по проекционному черчению. Формат А3 ватман	2

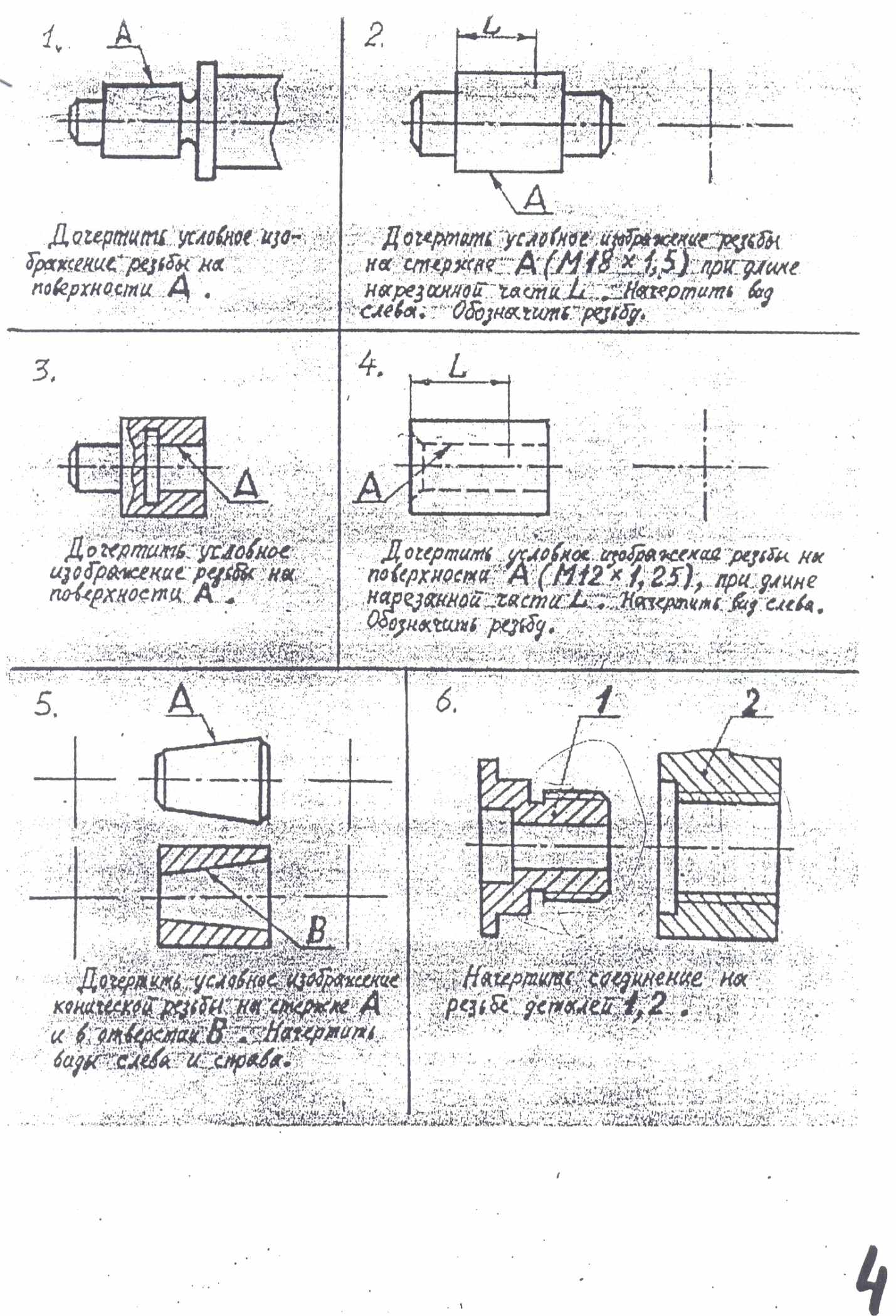

3	Резьба. Резьбовые соединения.	Изображение и обозначение резьбы. Выполнить наружную и внутреннюю резьбу. Формат А4 ватман	2
4	Разъемные соединения.	Болтовое соединение. Выполнить конструктивное и упрощенное болтовое соединение. Формат А4 ватман	4
		Выполнить шпоночные соединения. Формат А4 миллиметровка	2
		Рубежный контроль №2 «Резьба и резьбовые соединения » Формат А4 миллиметровка	2
5	Эскизирование	Выполнить эскиз детали типа «Вал» Формат А4 миллиметровка	2
		Нанесение размеров на эскиз.	2
		Выполнить эскиз детали типа «Штуцер» Формат А4 миллиметровка	2
		Рубежный контроль. Выполнить эскиз детали. Формат А4 миллиметровка	2

2 семестр

№ п/п	Наименование раздела дисциплины (модуля)	Темы практических занятий. Вопросы, отрабатываемые на практическом занятии	Трудоемкость (часы)
1	Спецификация. Сборочный чертеж.	Эскизы деталей входящих в состав сборочной единицы.	10
		Спецификация. Сборочный чертеж.	6
		Рабочий чертеж.	2
		Рубежный контроль	2
5	Чтение чертежа	Выполнение эскизов деталей по чертежу общего	14
		Рубежный контроль. Выполнить эскиз детали.	2

6. Лабораторный практикум не планируется

7.Расчетно-графическая работа.

2 семестр

- Эскизы деталей сборочной единицы

- Сборочный чертеж

- Спецификация.

- Эскизы деталей чертежа общего вида.

8. Образовательные технологии

В рамках учебного курса предусмотрено

1.Чтение лекций.

2.Проведение практических занятий.

3. Выполнение расчетно- графической работы.

4. Самостоятельная работа студентов.

9 Оценочные средства для текущего контроля успеваемости, промежуточной аттестации по итогам освоения дисциплины и учебно-методическое обеспечение самостоятельной работы студентов

В процессе обучения студент должен полностью выполнить учебный план по всем видам учебных занятий, включая расчетно-графическую работу, набрать 5 зачетных единиц трудоемкости. Степень освоения дисциплины оценивается суммой баллов по десятибалльной системе и состоит из двух частей: оценки преподавателем итогов учебной деятельности студента в течение семестра и оценки, полученной на экзамене.

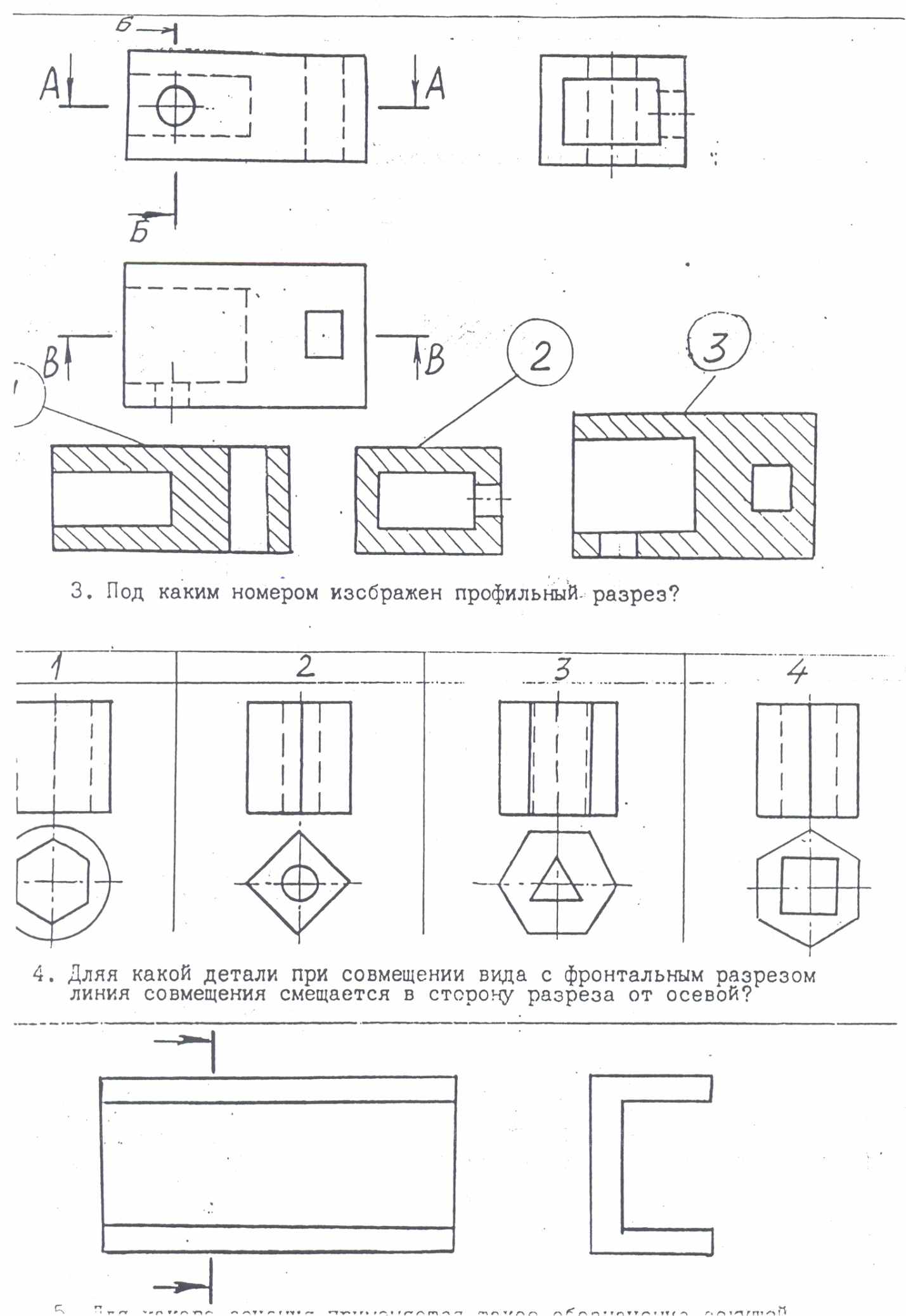

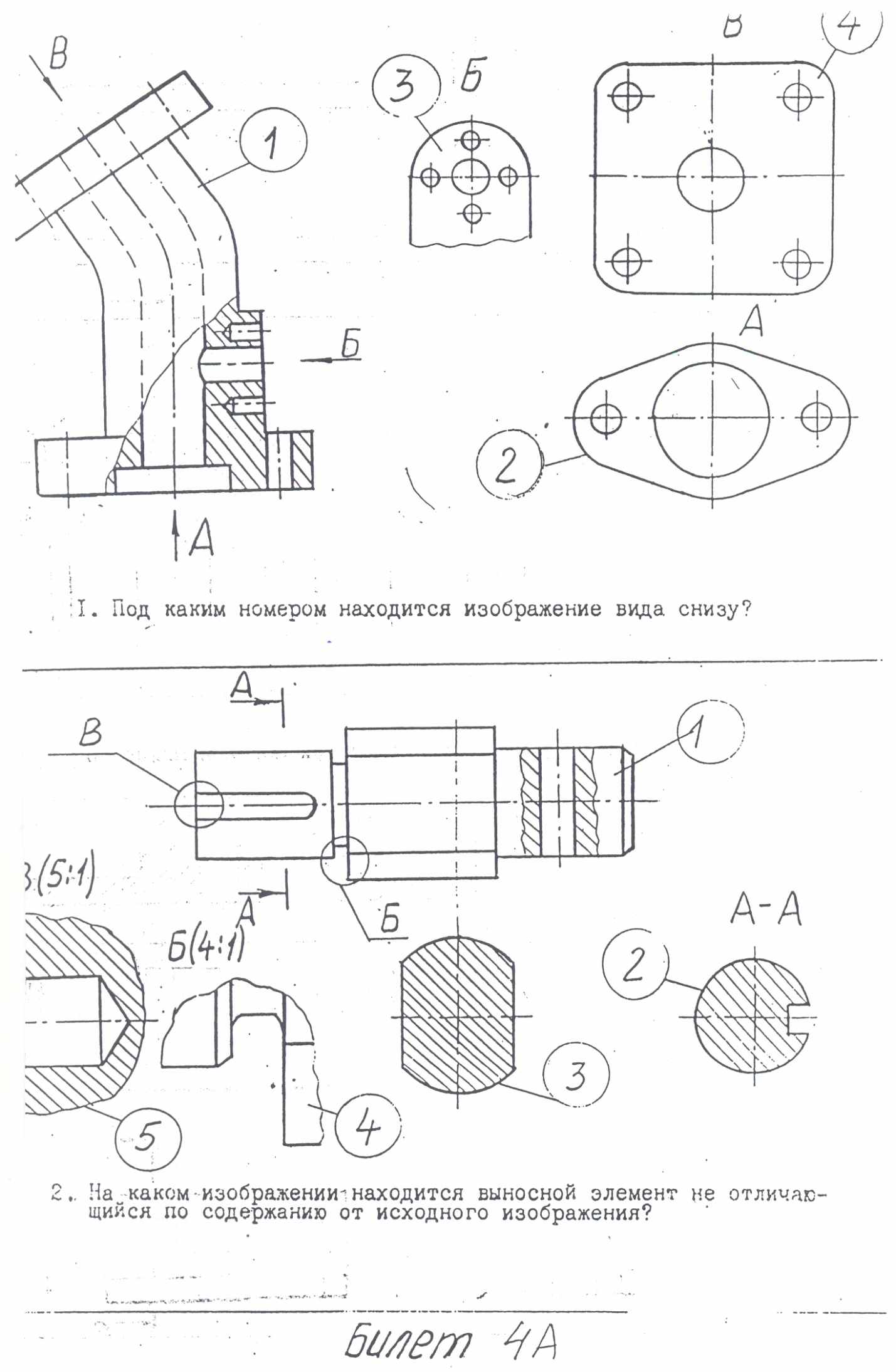

Тестовые задания

1 семестр

Контрольные задания Модуль №1

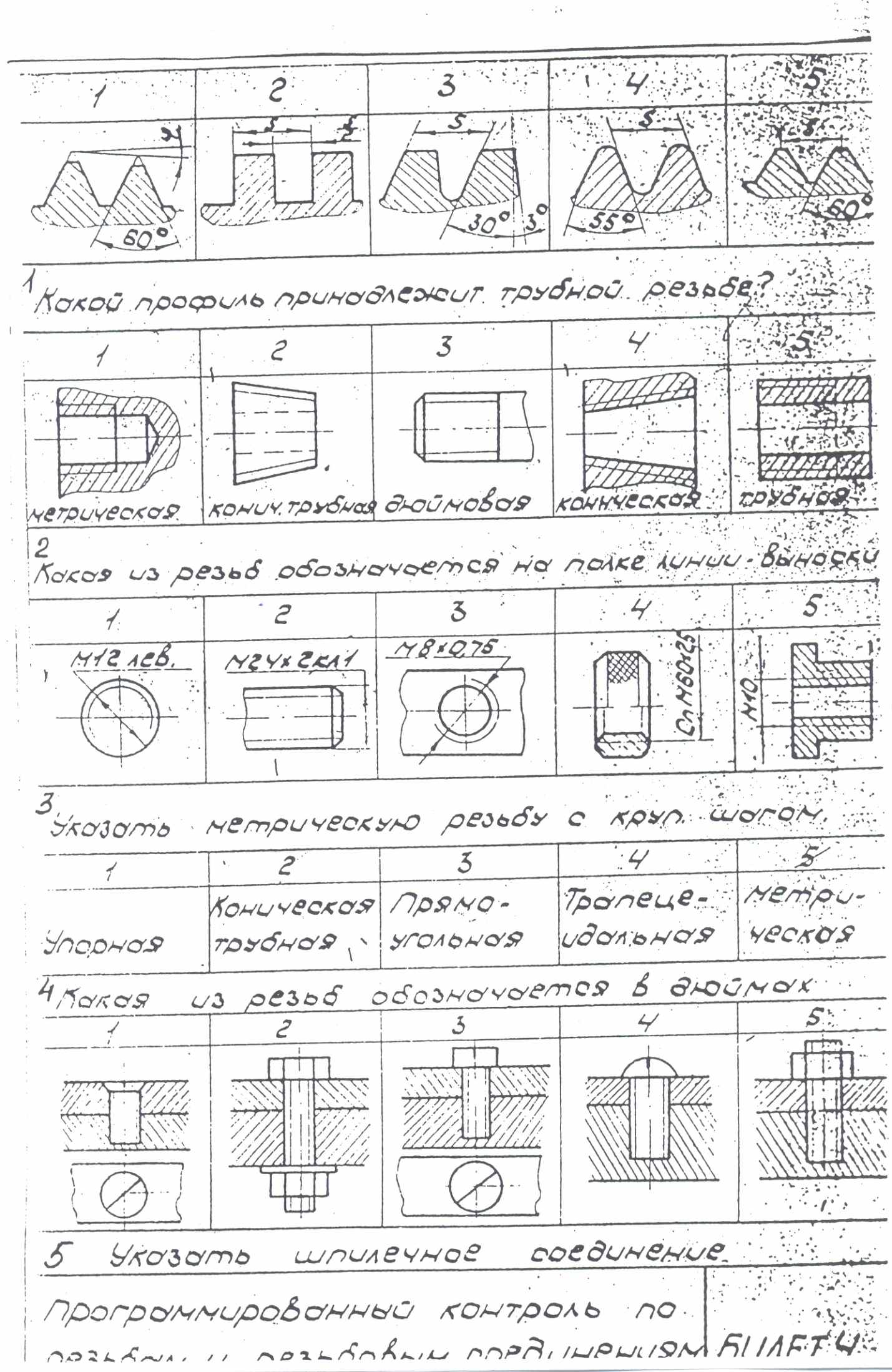

Тестовые задания

Котнрольные задания Модуль №2

Модуль №3

Выполнить эскиз детали типа «Вал» или «Штуцер» с натуры

2 семестр

Изучаемый материал первого модуля№1: выполнить эскизы деталей из сборочной единицы с натуры. Выполнить сборочный чертеж и спецификацию.

Сборочная единица выдается на занятиях индивидуально

Контрольная работа №1

Выполнить эскиз детали типа «Корпус»

Изучаемый материал модуля №2:

Выполнить эскизы деталей по чертежу общего вида.

Контрольная работа№2

Выполнить эскиз детали по чертежу общего вида

10 Перечень вопросов к экзамену

Форматы, их обозначения, размеры.
Масштабы. Определение. Обозначение чертежа.
Линии (типы линии, толщина, назначение).
Выносные элементы: применение, обозначение.
Сечения. Определение, классификация. Обозначение на чертеже. Примеры.
Условности и упрощения применяемые на чертежах. Примеры.
Разрезы. Определение, классификация, обозначение на чертеже. Примеры.
Виды. Определение, классификация, расположение на чертеже, обозначение.
Правила простановки угловых и линейных размеров на чертеже.
Аксонометрические проекции. Классификация. Расположение осей, коэффициенты искажения. Примеры.
Спецификация. ГОСТ 2.108-68 определение. Разделы спецификации, порядок заполнения. Основная надпись спецификации.
Графическое обозначение на чертеже металлов и неметаллических материалов. Угол и шаг штриховки. Изображение узких сечений.
Прямоугольные аксонометрические проекции. Проекции окружностей в аксонометрии.
Графическое изображение и условности обозначения резьбы на чертежах (вал, отверстие, цилиндр, конус). Изображение нестандартных резьбы. Примеры.
Рабочий чертеж. Оформление и содержание чертежа.
Простановка позиций. Упрощения, применяемые на сборочном чертеже.
Ломаные и ступенчатые разрезы. Применение, обозначение, особенности выполнения.
Простановка на чертеже размеров фасок, однотипных, многочисленных элементов.
Простановка на чертеже размеров отверстий (сквозных, ступенчатых, глухих)
Стандартные и нестандартные резьбы. Параметры резьбы, условное обозначение на чертеже.
Сварные соединения. Графическое и условное обозначение на чертеже.
Способы простановки размеров на чертеже.
Особенности заполнения и простановки размеров на литых деталях.
Сборочный чертеж. Определение. Содержание. Порядок разработки. Размеры, простановка позиций. Упрощения, применяемые на сборочном чертеже.
Графическое изображение и условное обозначение шпоночных соединений.
Основная надпись. Расположение на чертеже, заполнение. Рамка чертежа.
Графическое изображение и условное обозначение болтов, гаек, шпилек.
Изображение резьбовых соединений. Примеры.
Обозначение на чертеже паяных и клеенных соединений.

11 Учебно-методическое и информационное обеспечение дисциплины (модуля)

11.1. Основная литература:

1. Фетисов В.М. Основы инженерной графики. : учеб. пособие / В. М. Фетисов. Ростов н/Д: Феникс 2004, 160 с

2. Государственные стандарты. Единая система конструкторской документации. / Комитет стандартов, мер и измерительных приборов при Совете СССР, 1968, 1969, 1973, 1975, 1981.

11.2. Дополнительная литература:

1. Морозова Т.П. Изображения./ Морозова Т.П., Челышева И.А. Методические указания. Саратов: Сарат. гос. техн. ун-т, 2010.-12с.

2. Надеждин В.И., Николаева Н.А., Хайдаров И.Н. Разъемные соединения. Методические указания. Саратов: Сарат. гос. техн. ун-т, 2010.-20с.

3. Пономарева Г.П. Эскизирование деталей типа «вал» и «штуцер»/Пономарева Г.П., Николаева Н.А.. Методические указания. Саратов: Сарат. гос. техн. ун-т, 2010.-24с.

4. Морозова Т.П. Резьба. Резьбовые соединения./ Морозова Т.П., Пономарева Г.П., Челышева И.А.. Методические указания. Саратов: Сарат. гос. техн. ун-т, 2010.-27с.

5. Надеждин В.И. Спецификация. Сборочный чертеж./Надеждин В.И., Лайс О.П. Методические указания. Саратов: Сарат. гос. техн. ун-т, 2007.-28с.

11.3. Программное обеспечение и Интернет-ресурсы

Институт имеет систему автоматизированного проектирования КОМПАС- график, операционные системы Windows, стандартные офисные программы, электронные версии учебников, пособий, методических разработок, указаний и рекомендаций по всем видам учебной работы, предусмотренных рабочей программой, находящийся в свободном доступе для студентов, обучающихся в ВУЗе.

Материально-техническое обеспечение дисциплины (модуля):

На кафедре НГИГ имеется две аудитории для проведения практических занятий в которых имеется необходимый набор наглядных изображений плакатов, стендов, 3D моделей поверхностей и их пересечения; аудитории оснащены двумя досками: стандартной – для работы мелом и пластиковой - для работы маркерами. Для удобства работы студентов имеются специальные чертежные столы.

Методические рекомендации преподавателю по организации изучения дисциплины:

На лекциях содержание дисциплины «Инженерная графика» рекомендуется излагать с использованием плакатов с изображением графического материала по теме лекции и вычерчивать на доске необходимый и трудноусваиваемый материал.

На практических занятиях студентам выдаются индивидуальные задания, которые они выполняют под руководством преподавателя. Весь излагаемый материал разбит на модули, после изучения которого, проводится контрольная работа.

В часы самостоятельной работы студентов организовывать консультации по выполнению расчетно- графической работы.

Рабочая учебная программа по дисциплине "Инженерная графика” составлена в соответствии с требованиями Федерального Государственного образовательного стандарта ВПО с учетом рекомендаций ПрОП ВПО по направлению 280700.62 «Техносферная безопасность» и учебного плана по профилю подготовки " Охрана окружающей среды и рациональное использование природных ресурсов "

Автор(ы) ___________________ ( Пономарева Г.П. )

Согласовано: зав. библиотекой ________________ ( Дегтярева И.В. )

Рабочая учебная программа рассмотрена на заседании кафедры протокол №___ от “___ “ ________ 20___ г. и признана соответствующей требованиям ФГОС и учебного плана по направлению 280700.62 «Техносферная безопасность»

Зав. кафедрой ______________________ (Ольшанская Л.Н.)

Рабочая учебная программа рассмотрена на заседании учебно-методической комиссии по направлению 280700.62 «Техносферная безопасность» протокол № ___ от “___ “ ________ 20___ г. и признана соответствующей требованиям ФГОС и учебного плана по направлению 280700.62 «Техносферная безопасность»
