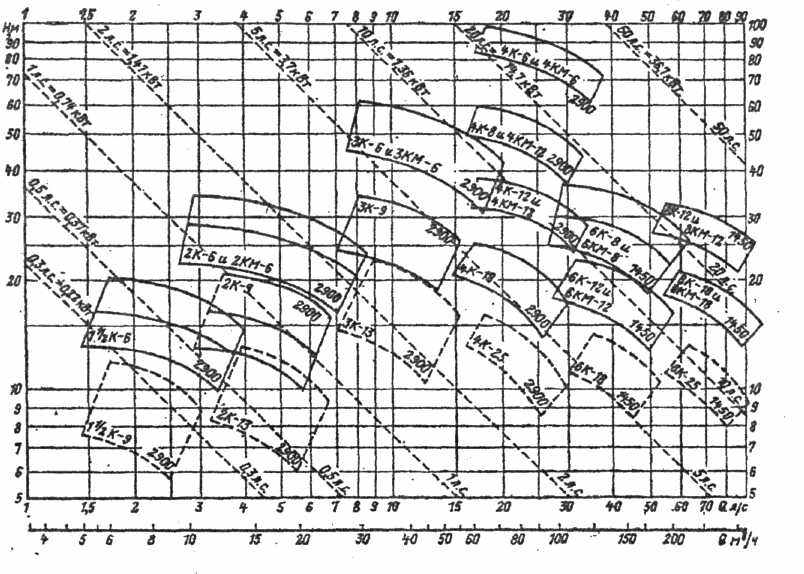

Рис 3 Сводный график полей характеристик насосов типов К и КМ
Таблица 22. Техническая характеристика насосов тип КМ.
| Марка | Подача, м3/чел. | Напор, м.вд.ст. | Частота вращения, об/мин. | Электродвигатель | |
| Тип | Мощность, кВт. | ||||
| 1 | 2 | 3 | 4 | 5 | 6 |
| ЗКМ-6 | 30.6 27.7 | 58 46 | 2900 | А2-61-2 | 17 |
| ЗКМ-6а | 40 65 | 41.5 61 | 2900 | А2-61-2 | 17 |
| 4КМ-8 | 90 112 | 55 45 | 2900 | А2-62-2 | 22 |
| 4КМ-8а | 90 104 | 43 36.5 | 2900 | А2-61-2 | 17 |
| 4КМ-12 | 90 112 | 34 27.5 | 2900 | А2-61-2 | 17 |
| 6КМ-12 | 162 167 | 20 17.5 | 1450 | А2-61-4 | 13 |
| 4К-6 | 90 | 90 | 2900 | А2-81-2 | 55 |
Таблица 23. Стальные водогрейные котлы.| Наименование | Марка котла | |||||||
| ТВГМ-30 | ПТВМ- ЗОМ | ПТВМ- 50 | ПТВМ- 100 | ПТВМ - 180 | ЭЧМ- 25/35ШМ | ЭЧМ- 50/70ШМ | ЭЧМ- 100 | |
| Номинальная теплопроизводительность, МВт (Гкал/ч). | 34.89 (30) | 46.52/ 40.7 (40/35) | 58.15 (50) | 116.3 (110) | 209.34 (180) | 29.07 (25) | 58.15 (50) | 116.3 (100) |
| Температура воды, °С: на входе в котёл в режиме: основном пиковом на выходе из котла в режиме: основном пиковом | 70 100- 110 | 70 104 | 70 104 150 150 | 70 104 | 70 104 | - - | 70 - 150 150 | 70 - |
| Расход воды, т/ч: В режимах основном пиковом | 375 750 | 500/400 - | 625 1200 | 1250 2140 | - 3680 | 313 440 | 626 880 | - 1250 |
| Гидравлическое сопротивление котла, Мпа (кгс/см2) | 0.14 (1.4) | 0.17 (1.7) | 0.2(2)/ 0.096 (0.96) | 0.215 (2.15)/ 0.096 (0.96) | 0.09 (0.9) | 0.13 (1.3) | 0.15 (1.5) | - |
Таблица 24. Стольные водогрейные котлы типа КВ-ТС со слоевым и котлы типа ТВ-КТ с камерным сжиганием твёрдого топлива.
| Наименование | Марка котла, принятая заводом-изготовителем | |||||
| КВ-ТС-4 | КВ-ТС-10 | КВ-ТС-20 | КВ-ТС-50 | КВ-ТК-30 ' | КВ-ТК-50 | |
| Теплопроизво-дительность, МВт (Гкал/ч) | 4.65 (4.0) | 11.63 (10) | 23.26 (20) | 58.15 (50) | 34.89 (30) | 58.15 (50) |
| Расход воды, т/ч. | 49.5 | 123.5 | 247 | 625/ 1250 | 370 | 625/ 1250 |
| Гидравлическое сопротивление котла, Мпа (кгс/см2) | 0.104 (1.04) | 0.12 (1.2) | 0.21 (2.1) | 0.15 (1.5) | 0.15 (1.5) | 0.15 (1.5) |
Таблица 25. Стальные водогрейные котлы типа КВ-ГМ для работы на газообразном и жидком топливах. | Наименование | Марка котла, принятая заводом-изготовителем | |||||
| КВ-ГМ-4-150 | КВ-ГМ-10-150 | КВ-ГМ-30-150 | КВ-ГМ-50-150 | КВ-ГМ-100-150 | КВ-ГМ-180-150 | |
| Теплопроизво-дительность, МВт (Гкал/ч) | 4.65 (4) | 11.63 (10) | 34.9 (30) | 58.2 (50) | 116.3 (100) | 210 (180) |
| Расход воды, т/ч. | 49.5 | 123.5 | 370 | 618 | 1235 | 4420 |
| Гидравлическое сопротивление котла, кПа (кгс/см2). | 87 (0.87) | 250 (2.5) | 250 (2.5) | 150(1.5)/ 250(2.5) | 150(1.5)/ 250(2.5) | 150(1.5)/ 250(2.5) |
| Температура, °С: воды на входе в котёл воды на выходе из котла | 70 150 | 70 150 | 70 150 | 70-110 150 | 70-110 150 | 70-110 150 |
