1 2
Реалізація організаційних заходів захисту
1 Організаційні заходи захисту інформації - комплекс адміністративних та обмежувальних заходів, спрямованих на оперативне вирішення задач захисту шляхом регламентації діяльності персоналу і порядку функціювання засобів (систем) забезпечення ІД та засобів (систем) забезпечення ТЗІ.
2 У процесі розроблення і реалізації організаційних заходів потрібно:
- визначити окремі задачі захисту ІзОД;
- обгрунтувати структуру і технологію функціювання системи захисту інформації;
- розробити і впровадити правила реалізації заходів ТЗІ;
- визначити і встановити права та обов`язки підрозділів та осіб, що беруть участь в обробленні ІзОД;
- придбати засоби забезпечення ТЗІ та нормативні документи і забезпечити ними підприємство;
- установити порядок упровадження захищених засобів оброблення інформації, програмних і технічних засобів захисту інформації, а також засобів контролю ТЗІ;
- установити порядок контролю функціювання системи захисту інформації та її якісних характеристик;
- визначити зони безпеки інформації;
- установити порядок проведення атестації системи захисту інформаціїі, її елементів і розробити програми атестаційного випробування;
- забезпечити керування системою захисту інформації.
3 Оперативне вирішення задач ТЗІ досягається організацією керування системою захисту інформації, для чого необхідно:
- вивчати й аналізувати технологію проходження ІзОД у процесі ІД;
- оцінювати схильність ІзОД до впливу загроз у конкретний момент часу;
- оцінювати очікувану ефективність застосування засобів забезпечення ТЗІ;
- визначати (за необхідності) додаткову потребу в засобах забезпечення ТЗІ;
- здійснювати збирання, оброблення та реєстрацію даних, які відносяться до ТЗІ;
- розробляти і реалізовувати пропозиції щодо коригування плану ТЗІ в цілому або окремих його елементів.
Реалізація первинних технічних заходів захисту
У процесі реалізації первинних технічних заходів потрібно забезпечити:
- блокування каналів витоку інформації;
- блокування несанкційованого доступу до інформації чи її носіїв;
- перевірку справності та працездатності технічних засобів забезпечення ІД.
Блокування каналів витоку інформації може здійснюватися:
- демонтуванням технічних засобів, ліній зв'язку, сигналізації та керування, енергетичних мереж, використання яких не пов'язано з життєзабезпеченням підприємства та обробленням ІзОД;
- видаленням окремих елементів технічних засобів, які є середовищем поширення полів та сигналів, з приміщень, де циркулює ІзОД;
- тимчасовим відключенням технічних засобів, які не беруть участі в обробленні ІзОД, від ліній зв'язку, сигналізації, керування та енергетичних мереж;
- застосуванням способів та схемних рішень із захисту інформації, що не порушують основних технічних характеристик засобів забезпечення ІД.
Блокування несанкційованого доступу до інформації або її носіїв може здійснюватися:
- створенням умов роботи в межах установленого регламенту;
- унеможливленням використання програмних, програмно-апаратних засобів, що не пройшли перевірки (випробування).
Перевірку справності та працездатності технічних засобів і систем забезпечення ІД необхідно проводити відповідно до експлуатаційних документів.
Виявлені несправні блоки й елементи можуть сприяти витоку або порушенню цілісності інформації і підлягають негайній заміні (демонтуванню).
Реалізація основних технічних заходів захисту
У процесі реалізації основних технічних заходів захисту потрібно:
- установити засоби виявлення та індикації загроз і перевірити їхню працездатність;
- установити захищені засоби оброблення інформації, засоби ТЗІ та перевірити їхню працездатність;
- застосувати програмні засоби захисту в засобах обчислювальної техніки, автоматизованих системах, здійснити їхнє функційне тестування і тестування на відповідність вимогам захищеності;
- застосувати спеціальні інженерно-технічні споруди, засоби (системи).
Вибір засобів забезпечення ТЗІ зумовлюється фрагментарним або комплексним способом захисту інформації.
Фрагментарний захист забезпечує протидію певній загрозі.
Комплексний захист забезпечує одночасну протидію безлічі загроз.
Засоби виявлення та індикації загроз застосовують для сигналізації та оповіщення власника (користувача, розпорядника) ІзОД про витік інформації чи порушення її цілісності.
Засоби ТЗІ застосовуються автономно або спільно з технічними засобами забезпечення ІД для пасивного або активного приховування ІзОД.
Для пасивного приховування застосовують фільтри-обмежувачі, лінійні фільтри, спеціальні абонентські пристрої захисту та електромагнітні екрани.
Для активного приховування застосовують вузькосмугові й широкосмугові генератори лінійного та просторового зашумлення.
Програмні засоби застосовуються для забезпечення:
- ідентифікації та автентифікації користувачів, персоналу і ресурсів системи оброблення інформації;
- розмежування доступу користувачів до інформації, засобів обчислювальної техніки і технічних засобів автоматизованих систем;
- цілісності інформації та конфігурації автоматизованих систем;
- реєстрації та обліку дій користувачів;
- маскування оброблюваної інформації;
- реагування (сигналізації, відключення, зупинення робіт, відмови у запиті) на спроби несанкційованих дій.
Спеціальні інженерно-технічні споруди, засоби та системи застосовуються для оптичного, акустичного, електромагнітного та іншого екранування носіїв інформації.
До них належать спеціально обладнані світлопроникні, технологічні та санітарно-технічні отвори, а також спеціальні камери, перекриття, навіси, канали тощо.
Розміщення, монтування та прокладання спеціальних інженерно-технічних засобів і систем, серед них систем уземлення та електроживлення засобів забезпечення ІД, слід здійснювати відповідно до вимог нормативних документів з ТЗІ.
Технічні характеристики, порядок застосування та перевірки засобів забезпечення ТЗІ наводять у відповідній експлуатаційній документації.
Реалізація плану захисту інформації.
Проаналізувавши можливі загрози для об’єктів, які знаходяться на території Лабораторії для високоточних вимірювань можна впровадити наступні засоби захисту інформації:
- Для унеможливлення проникнення сторонніх осіб на територію об’єкту , а також для перешкодження візуального зчитування інформації з вікон , оскільки відстань між огорожею і вікнами <10м. , використовується огорожа стаціонарна , цегляна , висотою 2 м. В огорожу вмонтовано сповіщувач мікрофонний захисту периметру “Sentry Flex” виробник “Alarmcom, Inc” Великобританія, постачальник “Промотекс Системс” Київ. В огорожу монтується сейсмо-кабель що реагує на фізичні зміни стану середовища (удари, струси, вибухи, вібрації і т. д.). Система має процесорну обробку сигналу і захист від сторонніх завад, монтується на КПП і має цілодобовий режим роботи. На кожному комп’ютері установлена спец мишка з ідентифікатором користувача за відбитком пальця: Mouse sven-swoop23serial.
- КПП забезпечується металевими воротами , пропуск здійснюється озброєним охоронцем за спец-перепустками кожний пропуск фіксується в реєстраційному журналі іншим охоронцем який знаходиться в приміщенні КПП за пультом від воріт і кнопкою активації сигналізації (ИО 102 - 1“ГНОМ”(ТУ У 19127306.025-99) Стаціонарна механічна “Тривожна кнопка” з пам`яттю тривог, вимикання за допомогою ключа). До обов’язків охоронців на КПП входить також спостереження за трансформаторною підстанцією.
- Для захисту компютерної техніки застосовуємо: блок безперебійного живлення «PSV» ТУ У 14357131.010-98. Для захисту інформації від витоку по мережі Інтернет використовуватимемо програмний комплекс Agnitum Outpost FireWall 25™ та пакет антивірусного захисту Антивірус Касперського Personal. Top Secret Files - Програма для захисту конфіденційної інформації від НСД. Дозволяє приховати будь-які файли й директорії на жорсткому диску ПК.
- Для того, щоб уникнути витоку інформації через допоміжні технічні засоби (сигнальних ліній мережі Ethernet, кабелів телефонного зв’язку, ліній мережі електроживлення, системи пожежної сигналізації), необхідно використовувати екрановані кабелі. В якості кабелів, по яких передається найбільш важлива інформація, доцільно використовувати коаксіальний кабель з суцільною опліткою. У приміщеннях де знаходяться принтер і сканер необхідно заборонити вхід у приміщення сторонніх осіб, а також застосувати зашумлюючі засоби під час роботи зі сканером чи принтером
- Переговорний пристрій, проводовий телефон та радіотелефон: Для того, щоб уникнути вищезгаданих загроз для цих пристроїв, необхідно використовувати різноманітні глушники, які б перешкоджали перехопленню інформації варто було б використовувати сертифіковані пристрої, в яких є захист від перехоплення інформації ми використаємо Цикада-М Тип NG-305 - Комплексний захист телефонних ліній від прослуховування за допомогою різних засобів знімання акустичної інформації шляхом формування в телефонну лінію маскуючих сигналів. Блокування несанкціонованого підключення паралельного телефону і сигналізація "піратського" підключення. Виконує роль скремблювання звукового сигналу з метою його захисту від прослуховування за межами контрольованої території методом гальванічного підключення або безконтактного знімання інформації за рахунок випромінювання самого кабеля)
- Для захисту від прослуховування розмов у приміщеннях №1,4,5,8 за допомогою лазерного мікрофону необхідно у центрі кожного скла внутрішніх рам наклеїти п’єзокерамічні випромінювачі і приєднати до генератора шуму “ANG - 2000”.А також розміститти у кожному з цих приміщень Ехо-кейс - Автономний пристрій акустичного захисту конфіденційних розмов від всіх технічних засобів акустичного контролю, виконаний в кейсі.
- Для захисту периметру приміщення№1,4,5,6,8 використаємо пасивний оптико-електронний сповіщувач типу Enforser Super ТУ У 14357131.005-98. Даний пристрій містить дзеркальну оптику, мікропроцесор, і виконує функцію „контролю приміщення”
- Системи пожежної і охоронної сигналізації підключаються до ОПОП “ДЖМІЛЬ” ТУ У 31.6 25499704.002-2002. Звуковий і світловий оповіщувач. Має магнітоконтакт для захисту від несанкціонованого доступу. Виробник “Тірас” ПКПФ Вінниця.
- В якості системи передачі сповіщень використаємо систему “Пульсар-001” ТУ У 20665865.001-97 Яка являє собою класичну систему централізованого спостереження. І може працювати як з кабельною системою, так і на радіо частотах. Тип зв’язку (односторонній – OFF-Line). Виробник “ВАГ” ТОВ м. Сімферополь.
- В якості центральної системи використовується інтегрована система захисту: комплекс ”Кодос” , до якої підключені вище згадані пристрої і системи . Її характеристика подана нижче.
| № п/п | Найменування | Призначення обладнання та основні тактико- технічні характеристики |
| 1 | Інтегрований комплекс "КОДОС" | Забезпечує інтеграцію охоронно-пожежної сигналізації, контролю доступу, відеоспостереження систем серії "КОДОС". |
| 1.1 | Адресна охоронно-пожежна система "КОДОС":
“Кодос А-07”; “Кодос А-07/8”;
“Кодос А-08”; “Кодос А-08/220”; “Кодос А-08/24”;
"RD-30" ÷ "RD-300"; "RD-офіс".
| До ППКОП “КОДОС А-20” за допомогою 2-проводної лінії зв’язку (вона ж є лінією електроживлення адресних блоків (18÷24)В) підключаються адресні блоки. Максимальна довжина лінії зв’язку без використання подовжувачів лінії -до 1600 м, з подовжувачами – до 4800 м. Адресні блоки призначені для контролю шлейфів сигналізації (або окремих стандартних сповіщувачів), управління пристроями керування (пожежогасіння, димоудалення, оповіщення, кондиціонування, тощо), постановки/зняття зон під/з охорони: А-6 – 2 шлейфи пожежної сигналізації; А-06/8 – 8 шлейфів пожежної сигналізації; А-07 – 4 шлейфи охоронної сигналізації; А-07/8 – 8 шлейфів охоронної сигналізації; А-09 – 2 входи для ручних сповіщувачів; А-08, 08/220, 08/24 – контроль 2 пристроїв керування. До ППКОП може бути підключено до 50 адресних блоків, до 200 шлейфів сигналізації, або до 100 каналів управління, 256 паролей користувачів. Енергонезалежна пам’ять 7500 подій. ППКОП обладнаний рідиннокристалічним табло та клавіатурою. За допомогою RS-485 до ППКОП може бути підключено до 8 панелей індикації стану підохоронних зон та каналів упарвління. До ППКОП, або паналей індикації можливе підключення зчитувачів карток для постановки/ зняття зон під/з охорони. ППКОП може бути підключений до персонального комп’ютера. До 1 ПК може бути підключено до 64 ППКОП. Програмне забезпечення дозволяє управляти усіма ППКОП, програмувати їх, організовувати мережу з іншими ПК і включає у себе програмні модулі для інтеграції з системами контролю доступу, відеоспостереження, та інш. Рекомендована операційна система - MS Windows 2000. |
| 1.2 | Системи контролю доступу: - контролер "КОДОС-ПРО"; * - контролер "КОДОС-ЕС"; ** - мережний контролер "СКЕ-СК" | Системи контролю доступу “КОДОС” базуються на використанні контролерів доступу серії “КОДОС”. В залежності від типу контролеру кількість користувачів змінюється від 200 до 100 000. СКД “КОДОС” працюють, як в автономному режимі з енергонезалежною пам’ятю подій та користувачів, так і під управлінням ПК, в тому числі, спільно з системами ОПС та відеоспостереженння. |
| | ||
| 1.3 | Охоронна теле(відео) система "КОДОС": - плата відеозахвату "FV КОДОС"; - контролер "ЕС-701"; - контролер "ЕС-802"; | При використанні плат “FV КОДОС” є можливість підключення до 16 rольоро-вих, або ч/б в/камер на 1 ПК. Швидкість відображення по кожному каналу від 3 до 25 кадрів/сек. При використанні контроллера “ЕС-802” - до 32 в/камер та швидкості відображення від 1 кадра/сек. Архівція на ПК, передача зображення по мережам зв’язку, програмний детектор руху, синхронний запис аудіоінфор-мації. Працює локально, або спільно з системами ОПС, контролю доступу. Може бути астосована для організації пульту централізованого відеоспостереження за віддаленими об’єктами. |
- Контроль функціонування і керування системою ТЗІ
Організується перспективне та поточне керування системою захисту ІзОД органу, щодо якого здійснюється ТЗІ, яке включає в себе постійний плановий контроль за актуальністю реалізованих заходів та адаптацію системи ТЗІ до поточних задач захисту інформації, які виникають у певний час.
1 раз в тиждень охороною проводиться сканування всіх приміщень на наявність підслуховуючих пристроїв приладом TRD-800 - Детектором передавачів і диктофонів і приладом АЙРИС VCF-2000 - для виявлення прихованих відеокамер. Виявляє відеокамери незалежно від способу передачі відеосигналу. Швидкість виявлення - від 30 секунд до 3 хвилин. Дальність виявлення - до 5 м. Не має вітчизняних і закордонних аналогів.
Проводиться аналіз захищеності мережі - для аналізу захищеності корпоративної мережі та виявлення можливих каналів реалізації загроз інформації використовують (Symantec Enterprise Security Manager, Symantec NetRecon). Їх застосування дозволяє попередити можливі атаки на корпоративну мережу, оптимізувати витрати на захист інформації та контролювати поточний стан захищеності мережі.
За результатами складається акт, приблизна форма якого наведена в додатку 1.
Висновок: В ході виконання даної розрахункової роботи був розроблений проект комплексної системи безпеки об’єкту, на території якого знаходиться лабораторія для високоточних вимірювань. Було проведено аналіз об’єктів, які підлягають захисту, перераховано можливі загрози і побудовано модель загроз і модель порушника. В результаті була отримана комплексна система захисту об’єктів і варіант реалізації плану захисту інформації.
Додаток №1
ЗАТВЕРДЖУЮ
Голова правління
Іваненко Л.Б.
АКТ ПРИЙМАННЯ РОБІТ
із захисту органу, щодо якого здійснюється ТЗІ від можливого витоку інформації
1. Описуються особливості територіального розташування органу, щодо якого здійснюється ТЗІ стосовно інших міських споруджень, сусідніх підприємств, установ та організацій, а також посольств, іноземним представництв, спільних підприємств та ін.
2. Уточнюються ступінь конфіденційності наявних в органі, щодо якого здійснюється ТЗІ робіт і число зайнятих на цих роботах осіб.
3. Дається опис контрольованої зони (зон) з посиланням на затверджену керівником органу, щодо якого здійснюється ТЗІ план-схему.
4. Перелічуються (чи робиться посилання на відповідний документ) виділені приміщення, інформаційні системи та спеціальні об’єкти.
5. Даються описи внутрішніх контрольованих зон з додатком переліку організаційних мір, який необхідно реалізовувати перед проведенням особливо важливих заходів.
6. Перелічуються основні технічні засоби та системи (при їхній наявності) із вказівкою організації, що дала висновок про можливість їхнього застосування для передачі, обробки і збереження конфіденційної інформації і дати видачі висновку. Вказується їхнє призначення, місце розташування й особливості експлуатації при проведенні закритих заходів.
7. Перелічуються допоміжні технічні засоби і вказується їхнє призначення.
8. Вказуються місця установки станційного обладнання систем зв’язку. Дається опис кабельного розведення допоміжних технічних засобів, при цьому виділяються ланцюги, кабелі і проводи, що ідуть за межі контрольованої зони.
9. Дасться опис і характерні риси систем електроживлення і заземлення основних і допоміжних технічних засобів і систем; під характерними рисами маються на увазі наступне: місця розташування трансформаторних підстанцій, навантаження фідерів живлення з указанням живлячих ліній, що виходять за межі контрольованої зони, пристрій захисного заземлення (занулення), чи сполучаються технологічне і захисне заземлення, де розташовуються контури, що заземлюють, чи виходять за межі контрольованих зон (зони) заземлюючі проводи і шини.
10. Приводиться перелік кінцевих пристроїв основних та допоміжних технічних засобів, розміщених у виділених приміщеннях.
11. Представляються результати аналізу можливих каналів витоку конфіденційної інформації.
При аналізі необхідно мати у виді, що легко піддаються впливу наступні компоненти технічних засобів:
– по електричних полях – усі неекрановані кінцеві пристрої допоміжних технічних засобів, ланцюги і проводи;
– по магнітних полях – кінцеві пристрої, що містять різного роду котушки індуктивності (трансформатори, реле, котушки дзвоників, дроселів);
– по звукових полях – пристрої, що мають мікрофонний ефект (наприклад, динамічні гучномовці, телефонні капсулі, електромагнітні реле, електричні дзвінки, вторинні електрогодинники).
Вказані пристрої і елементи допоміжних технічних засобів можуть призводити до виникнення каналів витоку, якщо ланцюги від них виходять за межі контрольованих зон або мають сумісний пробіг у загальному кабелі з ланцюгами, що ідуть за межі контрольованих зон.
Крім того, витік можливий при впливі електричних, магнітних і звукових полів на пристрої, що містять автогенератори (наприклад, телевізори, радіоприймачі).
12. Перелічуються реалізовані і намічені до реалізації (з вказуванням термінів виконання) захисні заходи щодо блокування можливих каналів витоку конфіденційної інформації за межі контрольованих зон (зони) і виділені приміщення, що пройшли атестацію.
На закінчення акта вказується, які можливі канали витоку конфіденційної інформації з виділених приміщень блоковані.
До складання акта залучаються представник адміністрації, відповідальний за внутріоб’єктовий режим, представник режимно-секретного відділу, керівник групи контролю, інші зацікавлені особи органу, щодо якого здійснюється ТЗІ.
Додаток № 4
З метою забезпечення належного режиму при проведені на підприємстві робіт і усунення можливих каналів витоку інформації з обмеженим доступом за рахунок технічних засобів
НАКАЗУЮ:
1. Обов’язки щодо організації робіт з технічного захисту інформації з обмеженим доступом органу, щодо якого здійснюється ТЗІ покласти на структурний підрозділ ТЗІ (особу). Обов’язки щодо контролю повноти та якості реалізованих заходів покласти на комісію підрозділу.
2. Затвердити перелік інформації з обмеженим доступом, яка наявна в органі, щодо якого здійснюється ТЗІ, додаток № ____ до наказу.
3. Затвердити перелік виділених приміщень, інформаційних систем, спеціальних об’єктів на яких утворюється, обробляється, зберігається, передається інформація з обмеженим доступом, додаток № ____ до наказу.
4. Начальнику підрозділу ТЗІ в термін до ________ представити мені для затвердження список осіб, відповідальних за забезпечення режиму у виділених приміщеннях, на об’єктах.
5. Встановити в органі, щодо якого здійснюється ТЗІ контрольовану зону (зони) відповідно до затвердженої мною планом-схемою, додаток № ____ до наказу.
6. Підрозділу ТЗІ вжити заходів, що виключають несанкціоноване перебування в контрольованій зоні сторонніх осіб і транспортних засобів.
7. Комісії з категоріювання провести категоріювання виділених об’єктів.
8. Підрозділу ТЗІ провести первинну атестацію виділених об’єктів, результат атестації зареєструвати в атестаційному паспорті виділеного приміщення (об’єкту, інформаційної системи).
9. Установити, що роботу з ІзОД допускається здійснювати тільки в приміщеннях, що пройшли атестацію.
10. При роботі з ІзОД дозволяється використовувати технічні засоби передачі, обробки і збереження інформації, що тільки входять у затверджений мною перелік (додаток № __ до наказу).
11. Для забезпечення захисту ІзОД від витоку з виділених приміщень за межі контрольованих зон певного підрозділу органу, щодо якого здійснюється ТЗІ (наприклад, головного енергетика) у цих приміщеннях провести захисні заходи відповідно до затвердженого мною плану-графіку (додаток № ___ до наказу).
11. Контроль за виконанням плану-графіка захисних заходів покласти на підрозділ ТЗІ.
12. На підрозділ ТЗІ покласти обов’язки з підготовки технічних засобів у виділених приміщеннях (якщо ці засоби вимагають попередньої підготовки) до проведення особливо важливих заходів.
13. Про проведення особливо важливих заходів відповідальним особам вчасно повідомляти підрозділ ТЗІ.
14. Начальнику підрозділу по завершенні організаційних, організаційно-технічних і технічних заходів для захисту об’єктів органу, щодо якого здійснюється ТЗІ провести перевірку заходів і представити мені Акт прийому робіт із захисту від можливого витоку ІзОД для узгодження і наступного затвердження.
15. Начальнику підрозділу разом із призначеними мною відповідальними за забезпечення режиму у виділених приміщеннях підготувати і представити мені на затвердження графік проведення періодичних атестаційних перевірок виділених приміщень і технічних засобів, що в них знаходяться.
16. Про всі виявлені при атестації й атестаційних перевірках порушення доповідати мені для вжиття оперативних заходів.

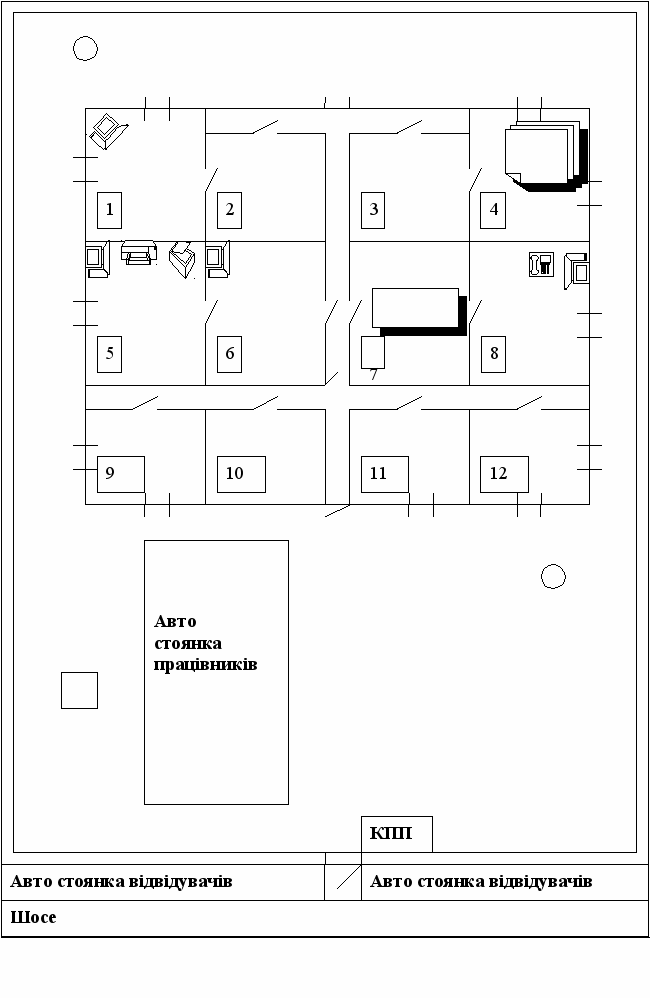

1. Кабінет оператора комплексу випробувань. (Вхід- за ідентифікаційною карткою)
2. Комплекс випробування приладів. (Вхід- за ідентифікаційною карткою)
3. Склад. (Вхід- за ідентифікаційною карткою)
4. Архів. (Вхід- за ідентифікаційною карткою)
5. Кімната аналізу вимірювань , сканування вивід інформації. (Вхід- за ідентифікаційною карткою)
6. Спеціальні вимірювальні прилади. (Вхід за ідентифікаційною карткою)
7. Кімната для ведення переговорів , засідань, нарад, зборів. (Вхід- за ідентифікаційною карткою)
8. Кабінет директора. (Вхід- за спец перепусткою)
9. Кімната для основного персоналу (Вхід- вільний).
10. Кімната для допоміжного персоналу (Вхід- вільний).
11.Кімната очікування для відвідувачів (Вхід- вільний).
12. Приміщення для потреб лабораторії.(Вхід- вільний).
