2 Величины Rвр и Rн древесины приведены в таблице Б.2.
Таблица Б.2
Вид напряженного состояния | ![]() | ![]() | ||
К26/1 | К24/2 | К16/3 | ||
1. Изгиб: | | | | |
а) при нагружении кромки | ![]() | ![]() | ![]() | - |
б) при нагружении пласти | ![]() | ![]() | ![]() | ![]() |
2. Сжатие вдоль волокон | ![]() | ![]() | ![]() | ![]() |
3. Растяжение вдоль волокон | ![]() | ![]() | - | ![]() |
4. Скалывание вдоль волокон | ![]() | ![]() | ![]() | ![]() |
Для клееной древесины из однонаправленного шпона (LVL) сорта S | ||||
5. Сжатие вдоль волокон при толщине 75; 45; 26 мм | ![]() | |||
6. Сжатие поперек волокон среднее для толщины 75 и 45 мм | ![]() | |||
7. Изгиб при нагружении кромки | ![]() | |||
8. Изгиб при нагружении пласти вдоль волокон | 35(350) 54(540) | |||
9. Растяжение вдоль волокон | 25(250) 40(400) | |||
10. Растяжение поперек волокон | 0,5(5) 1(10) | |||
11. Скалывание вдоль волокон перпендикулярно клеевому шву | 5(50) 9(90) | |||
12. Скалывание вдоль волокон в плоскости клеевого шва | 4(40) 6(60) | |||
Примечания 1 Размеры поперечных сечений испытываемых образцов пиломатериалов принимаются в соответствии с их толщиной по сортаменту. 2 Временные сопротивления следует определять: для пиломатериалов и заготовок из них цельных и стыкованных на зубчатое соединение - по испытаниямсогласно ГОСТ 15613.4; ГОСТ 21554.2; ГОСТ 21554.4; ГОСТ 21554.5; ГОСТ 21554.6; для чистой древесины - по испытаниям малых образцов в соответствии с требованиями ГОСТ 4.208. При выборочных контрольных испытаниях следует руководствоваться ГОСТ 18321. 3 Прочность древесины брусьев и круглых лесоматериалов допускается оценивать визуально по сортообразующим признакам и дополнительным требованиям приложения А. 4 Прочность слоев клееных конструкций и элементов цельнодеревянных конструкций, ерошенных по длине на зубчатый шип, при испытаниях на изгиб и нагружении по пласти должна быть не ниже значений, указанных в п. 16 для соответствующего класса (сорта). |
3 Соотношение нормативных показателей прочности сортов древесины и принятых по европейским стандартам классов прочности приведено в таблице Б.3.
Таблица Б.3
Вид элементов ДК | Соотношение классов прочности и сортов древесины по равноценности прочностных показателей | ||||
Элементы из пиломатериалов, в том числе склеенных по длине (для класса К26 1-го сорта только зубчатым соединением типа I по ГОСТ 19414) | К16/ 3 сорт | К24/ 2 сорт | К26/ 1 сорт | - | - |
Элементы из круглых лесоматериалов и бруса шириной сечения свыше 12 см | К19/ 3 сорт | - | К26/ 2 сорт | - | - |
Клееные многослойные элементы из слоев класса (сорта) | - | К24/К16 (3 сорт) | К26/К24 (2 сорт) | К30/К26 (1 сорт) | К32/К28 |
Примечание. Отбор цельнодеревянных элементов конструкций, а также слоев клееных элементов по более высоким классам прочности (К30, К32 и др.) должен быть обеспечен силовой сортировкой или подтвержден результатами контрольных испытаний по действующей нормативно-технической документации на методы испытаний и приемки продукции. Цельнодеревянные элементы 3 сорта, соответствующие классу прочности К16, допускается использовать для мало ответственных конструкций. |
4 Расчетные сопротивления Rp определяют по формуле:

при обеспеченности 0,99 с учетом коэффициента надежности по материалу γm, определяемому из условия перехода от обеспеченности 0,95 для Rн к обеспеченности 0,99 для Rр (2,33) по выражению:

где ηн, ηр - квантили для обеспеченности 0,95 для Rн (1,65) и обеспеченности 0,99 для Rр (2,33);
v - коэффициент вариации, а также с учетом коэффициентов надежности по ответственности и сроку службы γн(о) и γн(сс).
Приложение В
Плотность древесины, фанеры и древесины из однонаправленного шпона
Породы древесины | Плотность древесины, кг/м3, в конструкциях для условий эксплуатации по таблице 1 | |
А1, А2, Б1, Б2 (C1, C2) | всех остальных | |
Хвойные: | | |
лиственница | 650 | 800 |
сосна, ель, кедр, пихта | 500 | 600 |
Твердые лиственные: | | |
дуб, береза, бук, ясень, клен, граб, акация, вяз и ильм | 700 | 800 |
Мягкие лиственные: | | |
осина, тополь, ольха, липа | 500 | 600 |
Примечания 1 Плотность свежесрубленной древесины хвойных и мягких лиственных пород следует принимать равной 850 кг/м3, твердых лиственных пород - 1000 кг/м3. 2 Плотность клееной древесины следует принимать как неклееной. 3 Плотность обычной фанеры следует принимать равной плотности древесины шпонов, а бакелизированной - 1000 кг/м3. 4 Плотность древесины из однонаправленного шпона 500-600 кг/м3 в зависимости от породы древесины шпонов. |
Приложение Г
Данные для расчета сжатых, изгибаемых и сжато-изгибаемых элементов

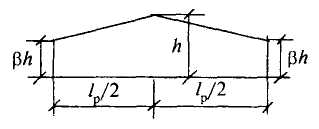

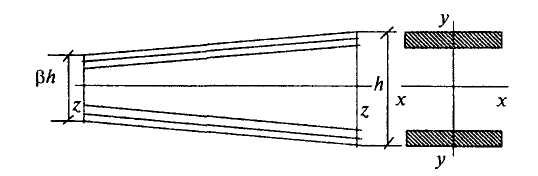

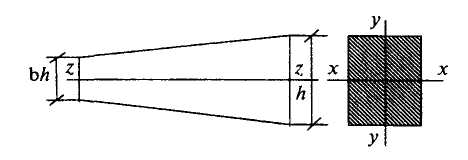

Таблица Г.1 - Значения коэффициента kжN для расчета сжатых и сжато-изгибаемых элементов с переменной высотой и постоянной шириной сечения
Условия опирания элементов | kжN при проверке | |||
элементов прямоугольного сечения ![]() | элементов двутаврового и коробчатого сечений с постоянной высотой поясов ![]() | |||
В плоскости у z | В плоскости х z | В плоскости у z | в плоскости x z | |
![]() | (0,4 + 0,6β)β | 0,4 + 0,6β | β | L |
![]() | 0,07 + 0,93β | 0,66 + 0,34β | 0,35 + 0,65β | L |
Таблица Г.2 - Значения коэффициентов kф и kж для расчетов на устойчивость плоской формы деформирования
Форма эпюры моментов | kф | kжN | ||
При закреплении только по концам участка lр | При закреплении по концам и растянутой от момента М кромке | ![]() | ![]() | |
![]() | 1 | 1 | β1/2 | β1/2 |
![]() | 1,75-0,75d 0 < d < 1 | ![]() | ![]() | β1/2 |
![]() | 2 - (0,5 + d)2 -1 ≤ d ≤ 0 | ![]() | ![]() | β1/2 |
![]() | 1,35 + 1,45(с/lр)2 | 1,35 + 0,3(с/lр) | ![]() | ![]() |
![]() | 1,13 | 1,13 | β1/2 | β2/5 |
![]() | 2,45 | 2,32 | β1/4 | β1/2 |
