Работа №4.


Методы испытаний взрывчатых веществ (ВВ).

Изучение средств взрывания


А. Общие положения


Целью данной работы является изучение некоторых из методов испытаний взрывчатых веществ для определения их основных характеристик – скорости детонации, бризантности и работоспособности, а также общее ознакомление с сущностью этих характеристик. Другая задача работы состоит в изучении основных средств взрывания, используемых при производстве взрывных работ на карьерах [5].

В работе не предусматривается выполнение каких-либо расчетов.


Б. Испытания взрывчатых веществ

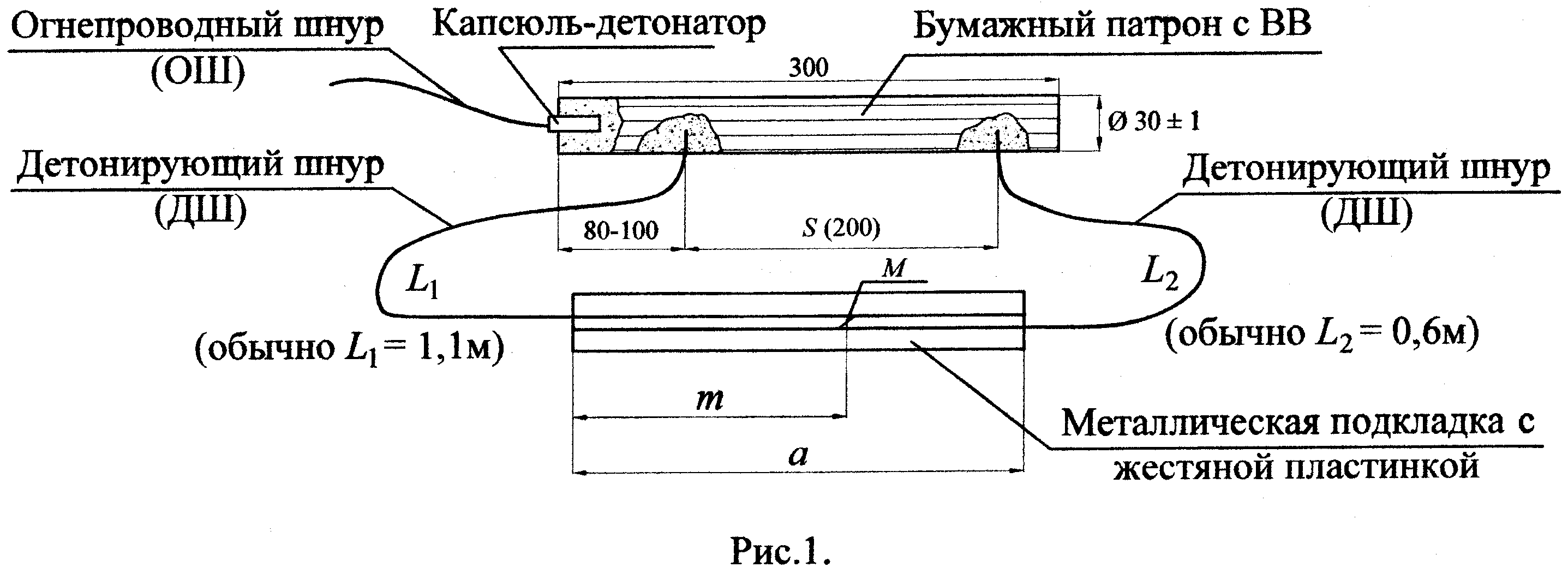

1. Определение скорости детонации ВВ. Может быть осуществлено по методу Дотриша (рис.1).

После взрыва заряда измеряется расстояние m от края пластинки до точки М, в которой на пластинке остается след от встречи волн детонации, распространяющихся по обоим отрезкам детонирующего шнура. Скорость детонации ВВ определяется, исходя из равенства времени прихода детонационной волны в точку М через отрезок шнура L₁ (t₁), а с другой стороны – через заряд ВВ (на расстоянии S)и второй отрезок шнура L₂ (t₂):

t₁ = t₂ =

поскольку t₁ = t₂ , то

=

Отсюда V_вв = , м/с

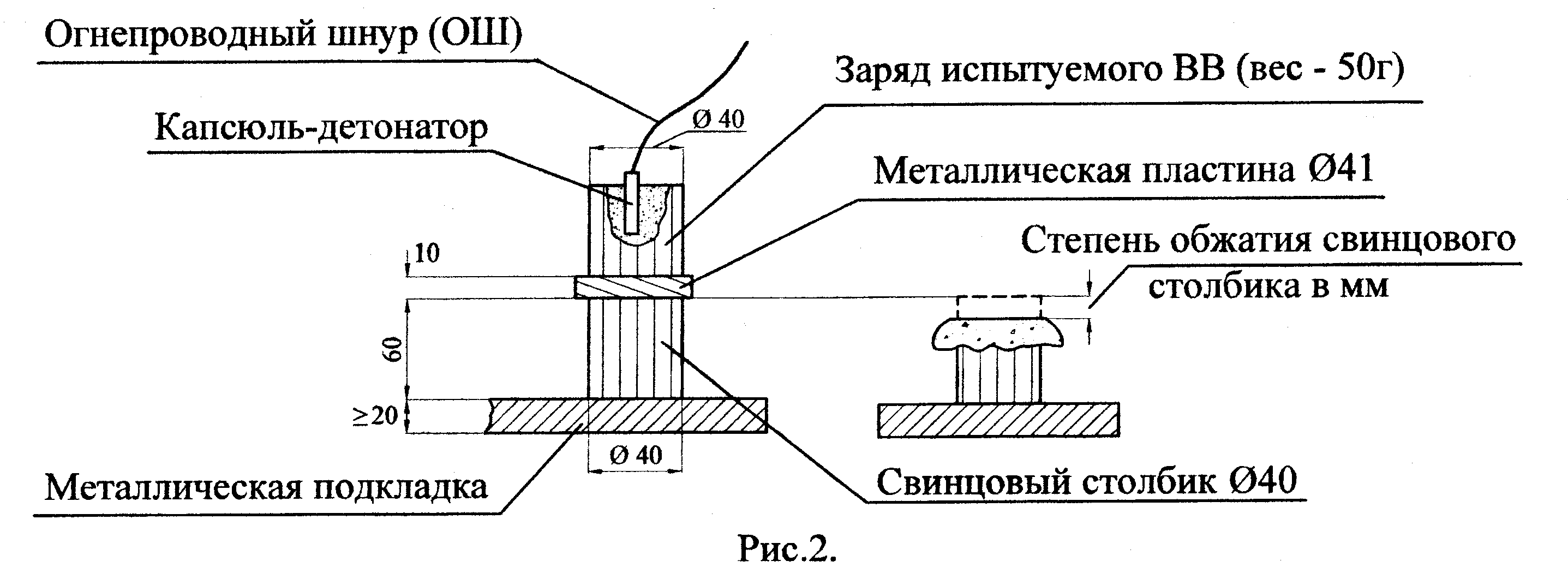

2. Определение бризантности ВВ. Производится по методу Гесса (рис.2).

Бризантность ВВ характеризуется степенью обжатия свинцового столбика, выраженной в мм.

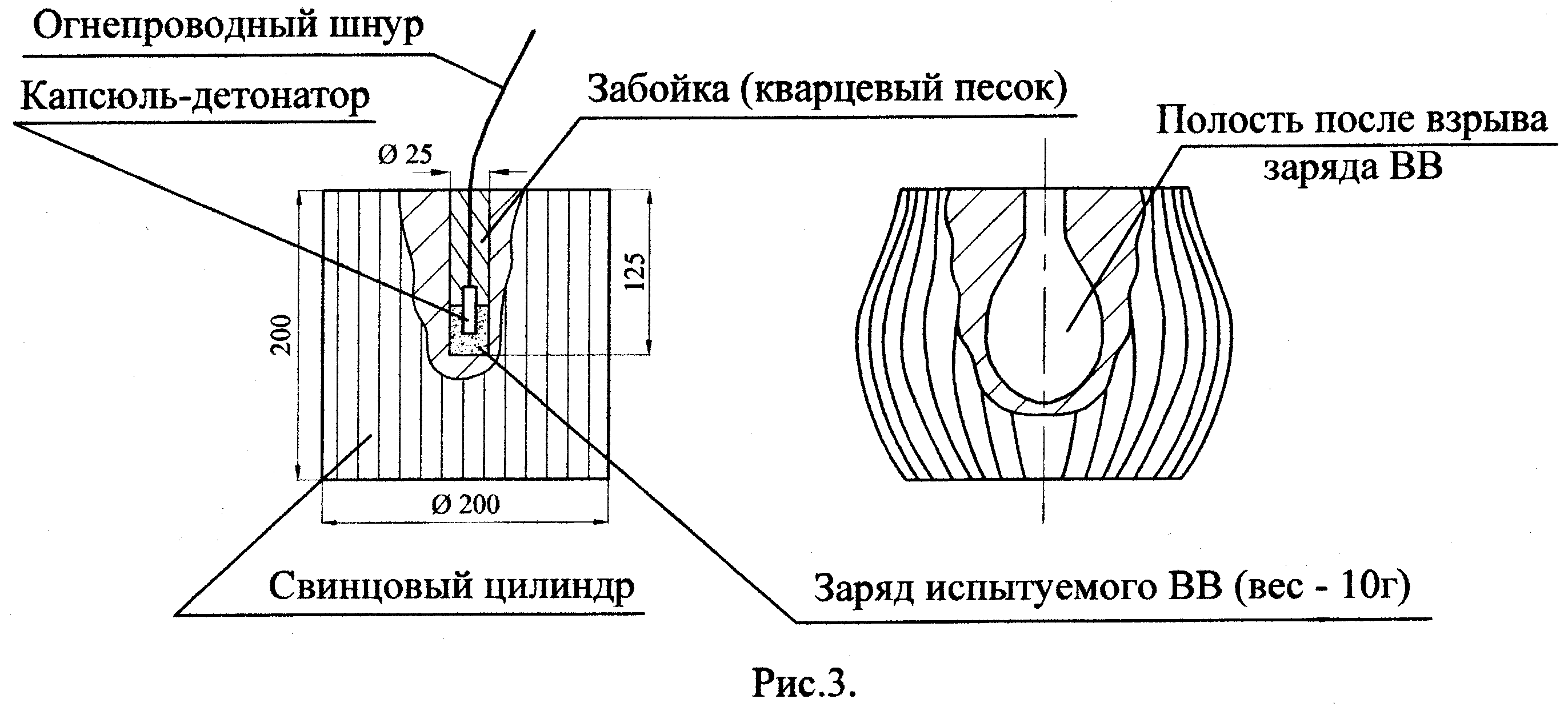

3. Определение работоспособности ВВ. Может быть произведено по методу Трауцля (рис.3).

После взрыва заряда испытуемого ВВ просверленный в цилиндре канал превращается в полость. Эту полость заполняют водой и по ее количеству определяют объем полости. Работоспособность ВВ (Р) характеризуется уширением полости за счет действия заряда ВВ, выраженным в см³.

P = V – (V₁ + V₂), см³,

где V – объем полости после взрыва, см³;

V₁ – первоначальный объем канала, см³ ( при диаметре канала 25 мм и глубине 125 мм V₁ = 61,5см³);

V₂ – уширение полости за счет взрыва капсюля-детонатора, см³

(V₂ = 28-30см³).


В. Изучение средств взрывания


1. Средства огневого взрывания

К средствам огневого взрывания относятся капсюли-детонаторы и огнепроводный шнур (ОШ), а также средства зажигания ОШ.

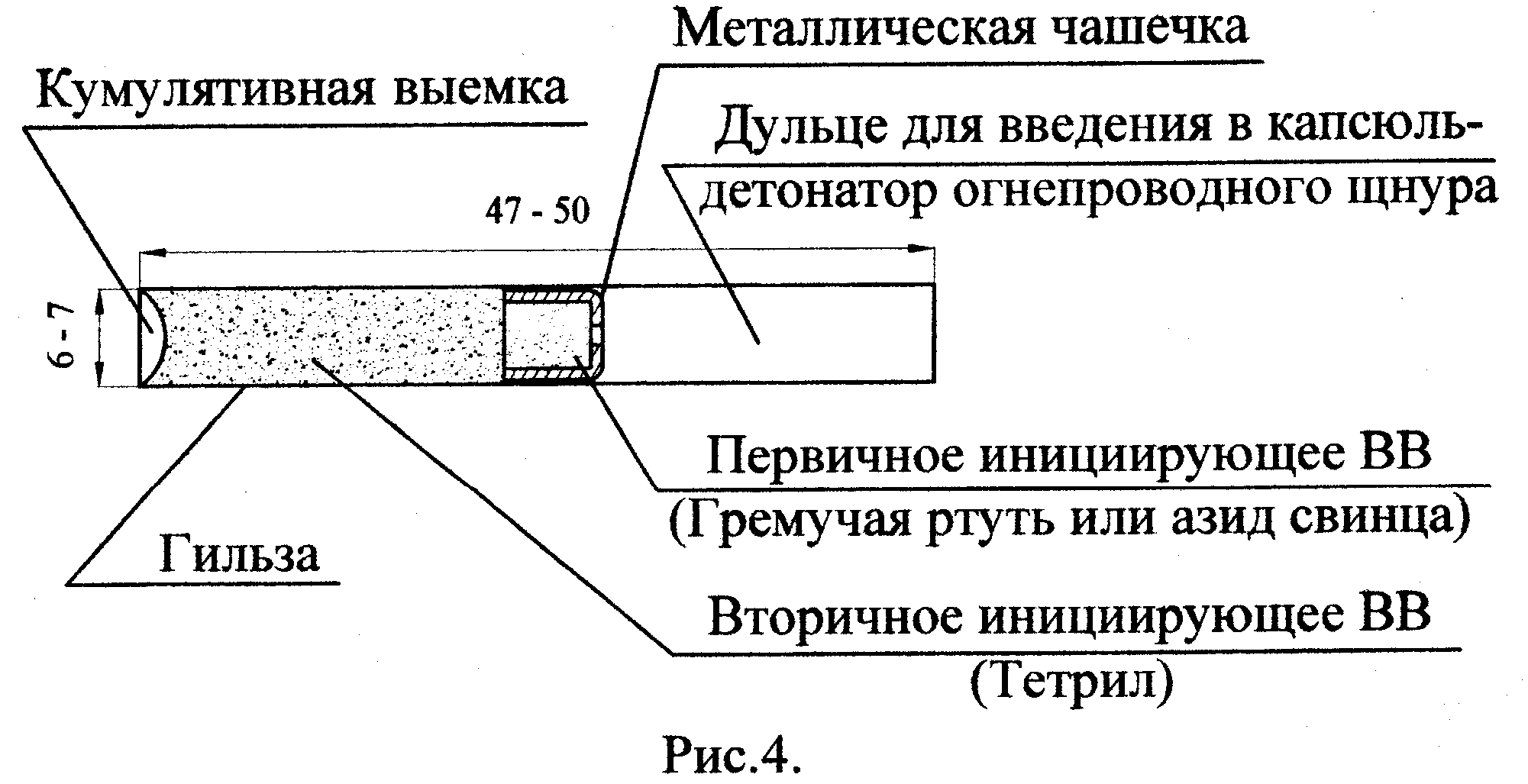

а) Капсюль–детонатор (рис.4).

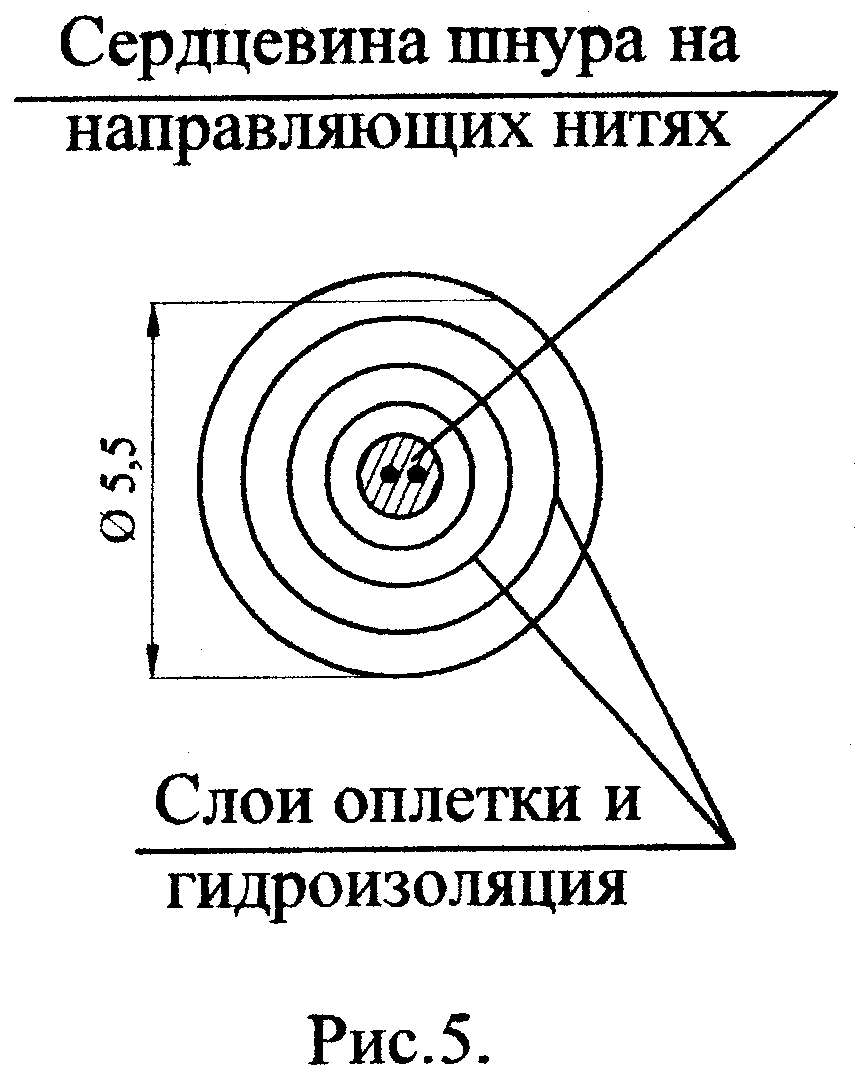

б) Огнепроводной шнур (рис.5).

Представляет собой сердцевину из дымного пороха, заключенную в несколько слоев нитяной оплетки с гидроизоляционными прослойкам.

Скорость горения шнура – 1см/с или 0,5 см/с.

В качестве средства зажигания ОШ может быть использован любой источник открытого огня.

в) В последние годы при производстве взрывных работ на карьерах все более широко применяется система «Нонель» (Швеция) и аналогичные отечественные системы, в которых для передачи взрывного импульса используются волноводы различной длины. Система «Нонель» позволяет осуществлять короткозамедленное взрывание зарядов.

2. Средства электрического взрывания

К средствам электрического взрывания относятся электродетонаторы и источники тока (взрывные машинки). Электродетонатор представляет собой капсюль-детонатор с закрепленным в нем электоровоспламенителем. Электродетонаторы бывают мгновенного, короткозамедленного (ЭДКЗ) и замедленного (ЭДЗД) действия:

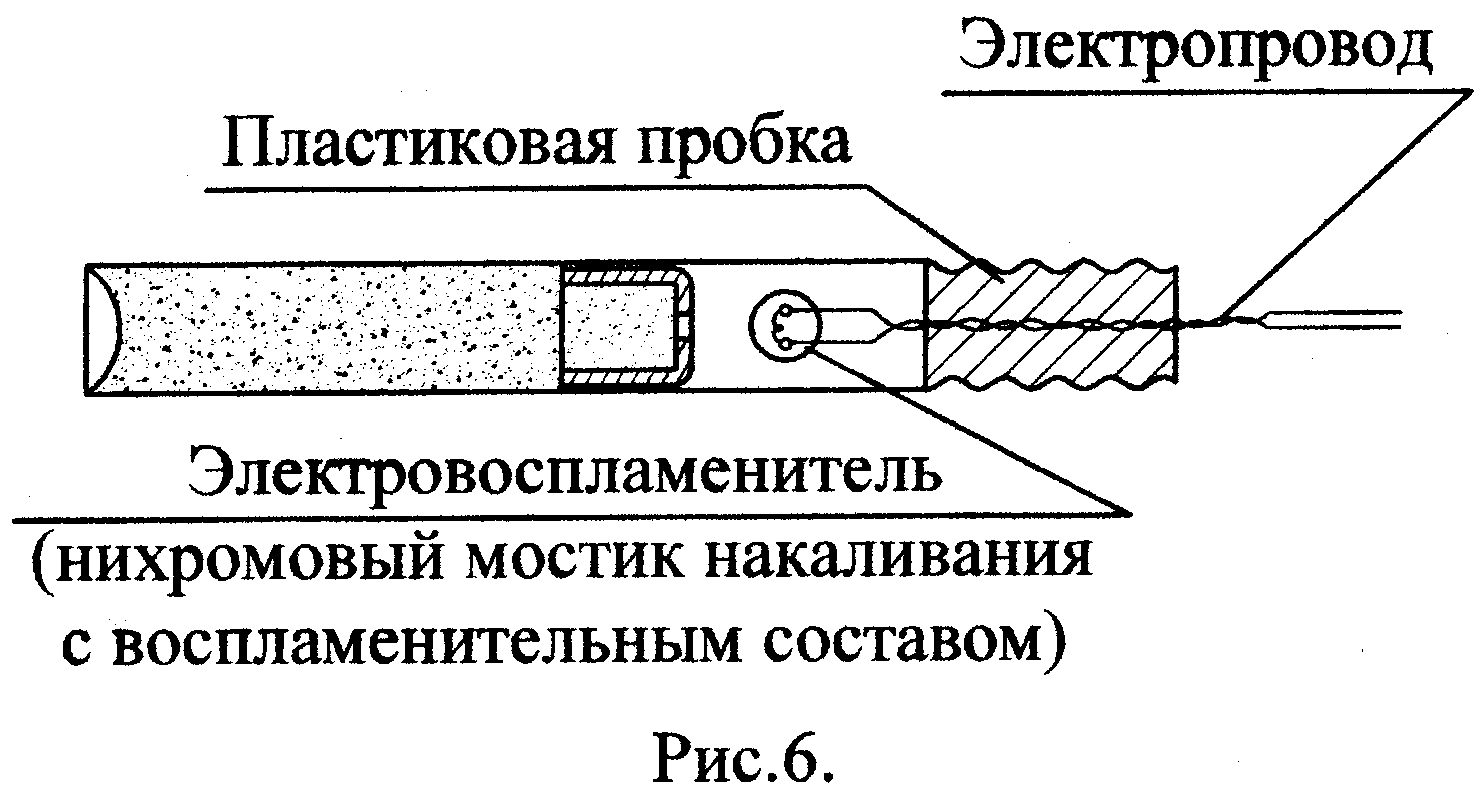

а) Электродетонаторы мгновенного действия (рис.6).



б) Электродетонаторы короткозамедленного и замедленного действия (рис.7).

Время замедления у электро-детонаторов короткозамедленного действия ЭДКЗ составляет: t_зам = 25; 50; 75; 100; 150; 200мс, у ЭД-1-3-Т t_зам = 20-200мс
(с интервалом через 20мс).

Время замедления у электродетонаторов замедленного действия ЭДЗД t_зам = 0,5; 0,75; 1,0; 1,5; 2,0; 4,0; 6,0; 8,0; 10с.

Взрывание электродетонаторов производится с помощью конденсаторных взрывных машинок (например КПМ-2), либо от осветительных или силовых линий электропередачи.

3. Средства взрывания детонирующим шнуром

К ним относятся детонирующий шнур, (ДШ) капсюли - детонаторы, огнепроводный шнур и пиротехнические замедлители (КЗДШ).

а) Детонирующий шнур (ДШ).

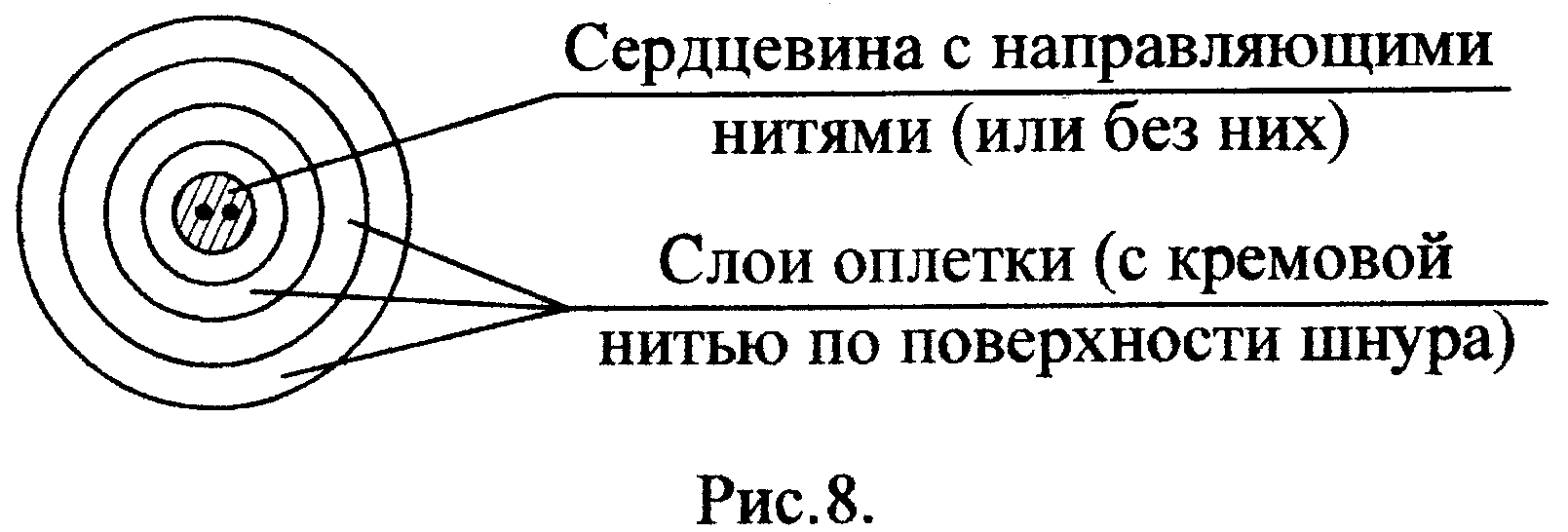

сердцевина ДШ (рис.8) представлена инициирующим ВВ (ТЭН) в количестве 12-13г на 1м шнура. При производстве работ в воде используются ДШ с полихлорвиниловым покрытием. Скорость детонации детонирующего шнура составляет 6500-7000 м/с.

б) Пиротехнические реле (КЗДШ).

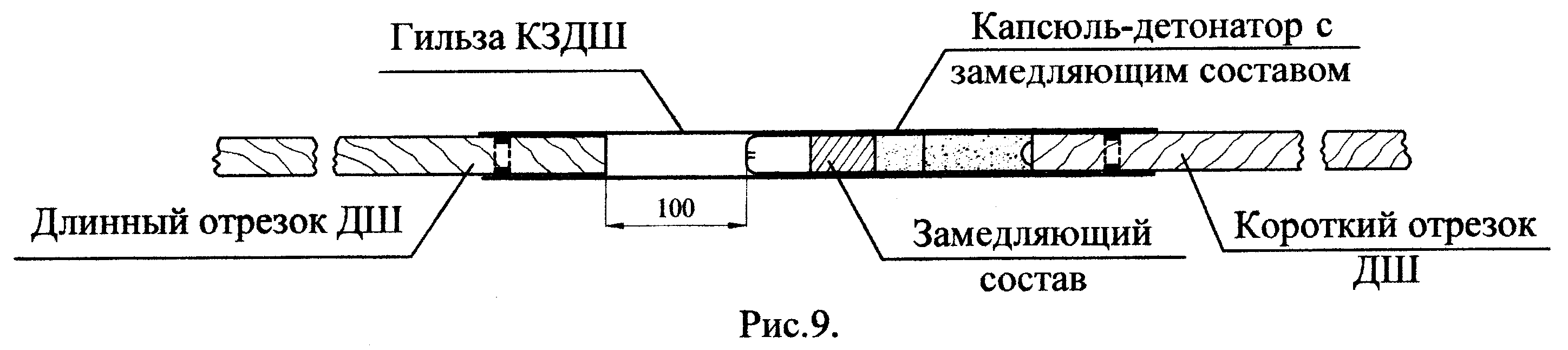

КЗДШ представляет собой гильзу с находящимся внутри неё капсюлем – детонатором с замедляющим составом и с закрепленными с обеих сторон гильзы отрезками детонирующего шнура (рис.9).

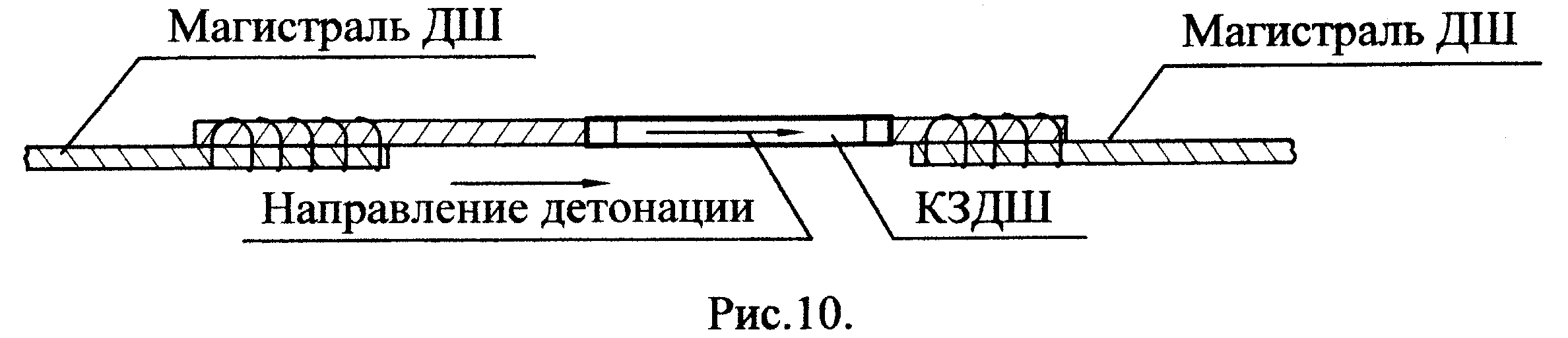

Пиротехнические реле монтируются в взрывную сеть детонирующего шнура так, как это показано на (рис.10), с учетом направления детонации в сети.
