МИНИСТЕРСТВО ОБРАЗОВАНИЯ И НАУКИ УКРАИНЫ
Запорожский национальный технический университет
МЕТОДИЧЕСКИЕ УКАЗАНИЯ
на русском языке к выполнению расчетных и исследовательских работ в компьютерном классе по курсу ТОЭ
Часть 1
“Расчет электрических цепей в среде MathCAD”
Для иностранных студентов электро- и радиотехнических специальностей всех форм обучения
2002
Методические указания на русском языке к выполнению расчетных и исследовательских работ в компьютерном классе по курсу ТОЭ
/ Авт.: С.М. Тиховод – Запорожье: ЗНТУ, 2002.- 48 с.
Составитель: С.М. Тиховод, доцент, к.т.н.
Рецензент: О.В. Старицин, доцент каф. ТОЭ и ОЭ
Утверждено на заседанни
кафедри ТОЭ и ОЭ
Протокол № 8 от07.06.01
ОБЩИЕ ПОЛОЖЕНИЯ
Данные методические указания ставят своей целью научить студентов выполнять расчеты электрических цепей с помощью компьютера, а также глубже изучить теоретические основы электротехники. Основной системой, помогающей выполнять необходимые математические вычисления и преобразования, взята система MathCAD, как самая удобная для широкого круга пользователей-непрограммистов. Методические указания не предполагают у студентов необходимых навыков работы в системе MathCAD. Поэтому с самого начала даются необходимые элементарные сведения о работе в MathCADе. Эти сведения закрепляются при рассмотрении конкретных примеров расчета электрических цепей и изучении различных разделов ТОЭ. По мере необходимости сведения о работе в MathCADе излагаются во всем материале.
Главная задача методических указаний показать огромные возможности системы MathCAD, которая берет на себя все рутинные математические вычисления и преобразования и позволяет исследователю мыслить структурно глобальными электротехническими категориями. Показывается, что современный компьютер способен выполнять не только численные операции, но и сложные аналитические преобразования.
Рассмотренные в данных методических указаниях примеры помогут студентам выполнить необходимые расчеты и исследования при выполнении расчетно-графических и курсовых работ, положенных в курсе ТОЭ.
1 ОСНОВНЫЕ ОСОБЕННОСТИ ВХОДНОГО ЯЗЫКА СИСТЕМЫ MathCAD
Постановка и решение задач в Mathcad осуществляется в виде так называемых документов. Документ объединяет описание математического алгоритма решения задачи с текстовыми комментариями и результатов вычислений в виде чисел, символов, таблиц или графиков. Уникальное свойство Mathcad- возможность описания математических алгоритмов в естественной математической форме с применением общепринятой символики для математических знаков, таких, например, как квадратный корень, знак деления в виде горизонтальной черты, знак интеграла и т.д. Это делает документ, видимый на экране, похожим на текст из научно-технических статей.
- Простейшие приемы работы
Система Mathcad содержит в себе три редактора: формульный, текстовый и графический.
Формульный редактор предназначен для набора формул и операторов, по которым производятся вычисления.
Для запуска формульного редактора достаточно установить курсор мыши в любом свободном месте экрана и щелкнуть левой клавишей. Появится визир в виде маленького красного крестика. Визир указывает место, с которого можно начать набор формул, каждая из которых является вычислительным блоком.
Чтобы провести вычисления по какой-либо формуле необходимо вначале присвоить числовые значения всем аргументам и константам, участвующим в формуле. Присвоение осуществляется с помощью нажатия на клавишу «:» (двоеточие), а на экране знак присваивания будет отображен как « := «. Например, необходимо переменной x присвоить значение 1.85. Установим визир формульного блока в левой части экрана и набираем:
x : 1.85
На экране это будет отображено как
x := 1.85|
Последнее набранное число или символ система выделяет угловой скобкой, чтобы показать, что последующие действия, которые, возможно, будут заданы, относятся именно к этому числу или символу.
Вычисление значения сложного выражения производится следующим образом. Допустим, требуется вычислить значение выражения
при заданных значениях a=1.1; b=2.2; c=3; d=0.1.
Сначала последовательно задаются значения переменных. Ставим визир формульного блока в левой части экрана. Набираем
:= 1.1Если мы хотим продолжить в той же строке, то, нажимая несколько раз клавишу , выходим из формульного блока и набираем
в : = 2.2 с : = 3 d : = 0.1
Чтобы набрать основную формулы, поставим визир ниже, в центре экрана. Сначала набираем на клавиатуре
x : = a+b|
Чтобы последующее деление относилось не к последнему символу, а ко всему выражению в числителе, нажимаем пробел. На экране появится
x : = a+b|

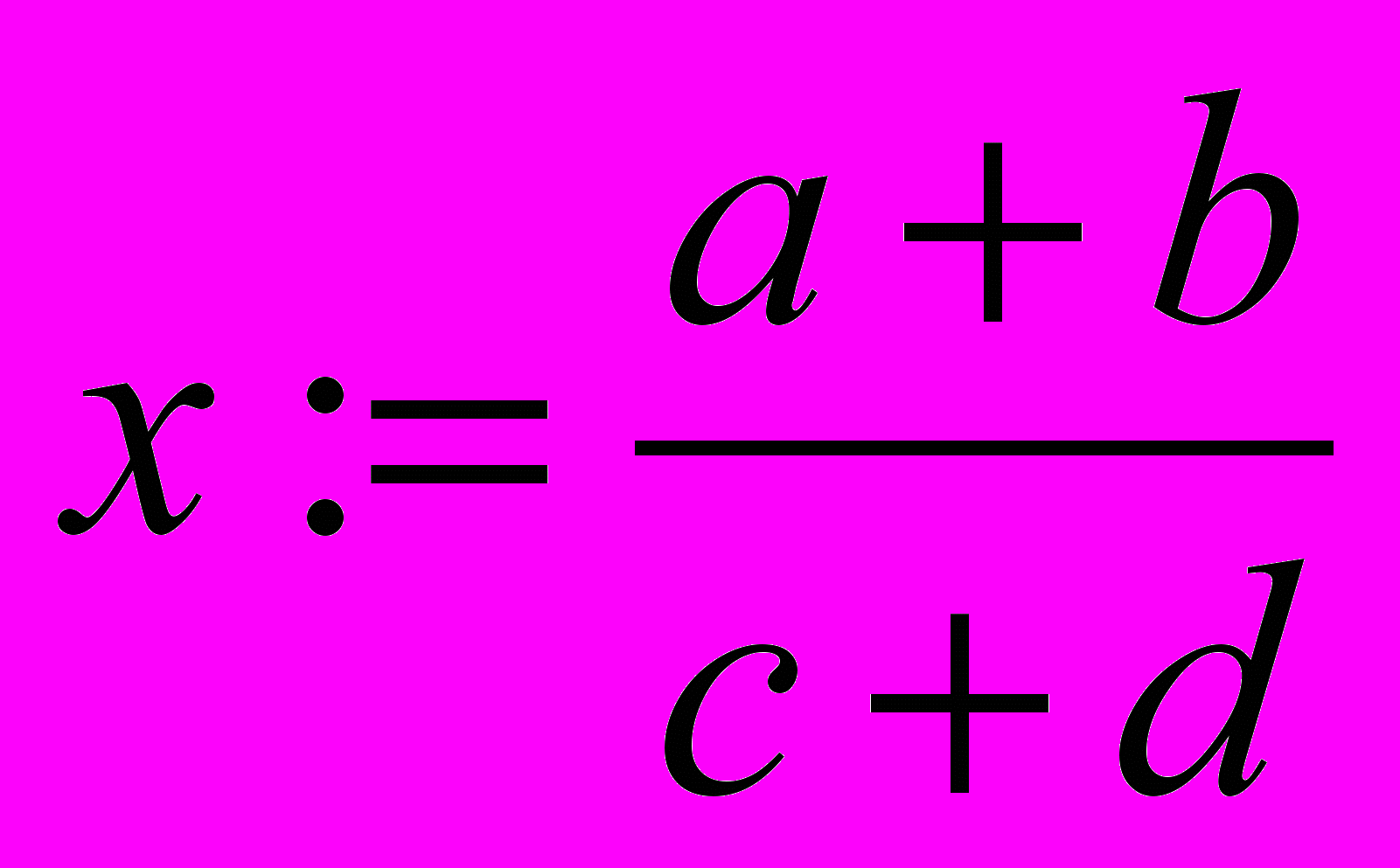

Теперь нажимаем знак «/» и набираем c + d. На экране увидим:
Для вычисления результата полученного выражения с помощью клавиши переводим визир правее и набираем
х =

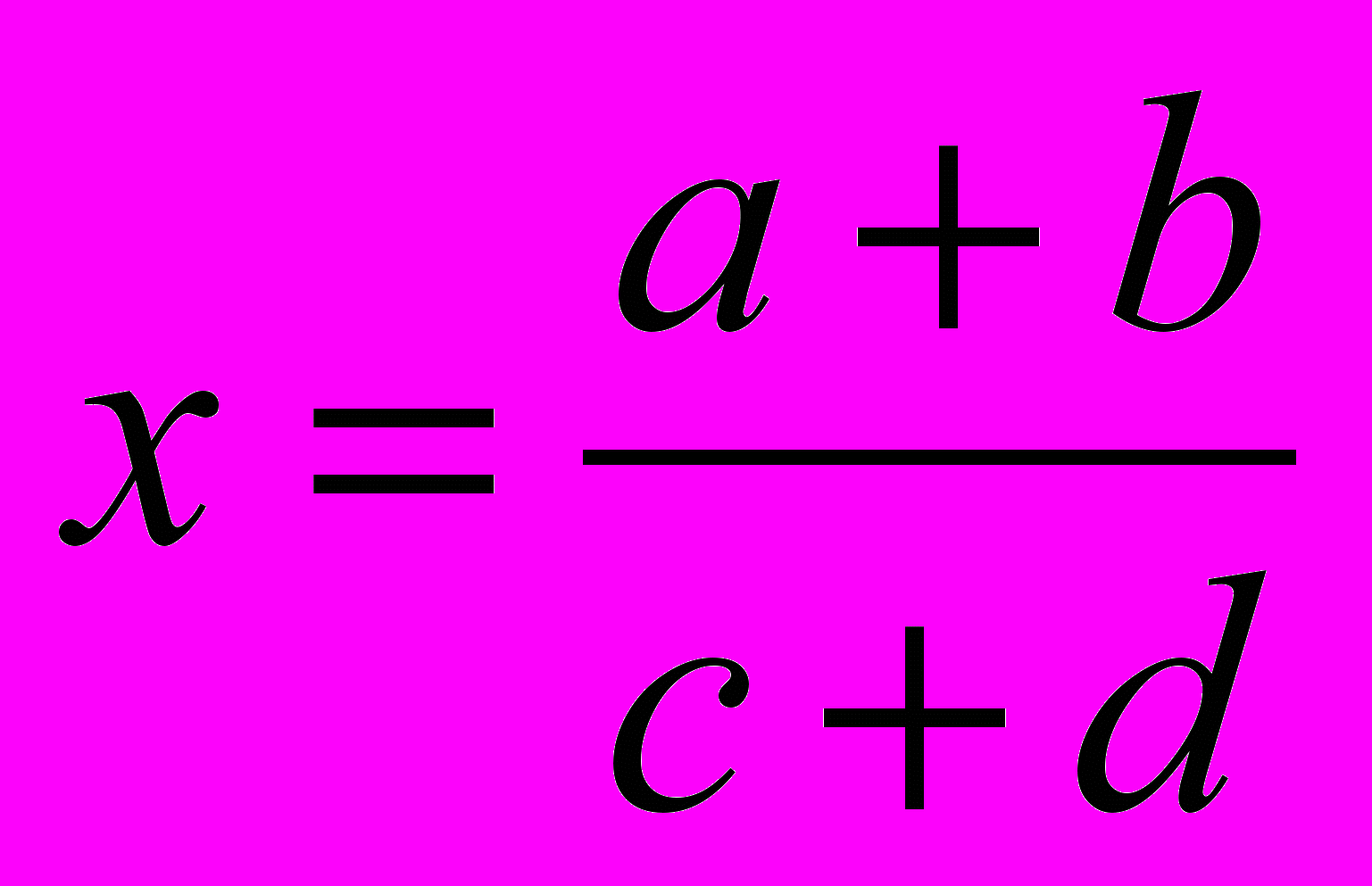

Здесь знак «=» используется как знак вывода результата. На экране получим:
х = 1.0165
Символы, идентифицирующие переменные и константы, могут иметь любую длину и включать любые латинские и греческие буквы, а так же цифры, но начинаться идентификатор может только с буквы. Малые и большие буквы в идентификаторах различается.
Для построения математических выражений используются операторы. Арифметические операторы MathCAD аналогичны арифметическим операторам математики:
+ - прибавить
- - вычесть
* - умножить (при вводе автоматически меняется на точку)
/ - разделить (косая черта автоматически превращается в горизонтальную черту)
n - возведение в степень n, где n – любое число, (символ « « представляется, как порядок n в виде надстрочного элемента)

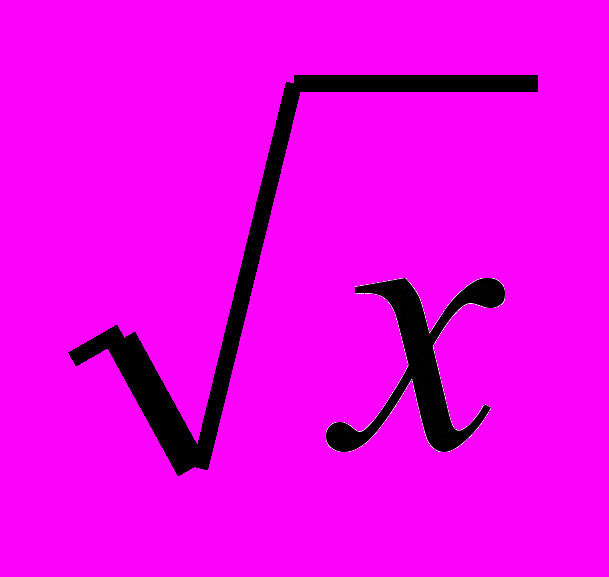

\ x - корень квадратный из x (на экране выглядит как
).Наряду с арифметическими операторами в системе MathCAD используются такие специальные математические операторы, записываемые как символы вычисления сумм, произведений, производной, интеграла и т.д.
Смысл этих операторов и порядка их использования будет излагаться в самих лабораторных работах по мере надобности.
- Функции
Система MathCAD содержит большой набор встроенных элементарных функций. Функции задаются своими именами и значениями аргумента, заключёнными в круглых скобках. Функции, как и переменные, и числа, могут входить в состав математических выражений. В ответ на обращение к ним, функции возвращают вычисленные значения. Ниже представлены некоторые из этих функций.
- Тригонометрические функции
sin (z) - синус cos (z) - косинус
tan (z) - тангенс sec (z) - секанс
csc (z) - косеканс cot (z) - котангенс
- Гиперболические функции
sinh (z) - гиперболический синус
cosh(z) - гиперболический косинус
tanh(z) - гиперболический тангенс
sech(z) - гиперболический секанс
csch(z) - гиперболический косеканс
coth(z) - гиперболический котангенс
- Обратные тригонометрические функции
asin (z) - арксинус
acos(z) - арккосинус
atan(z) - арктангенс
