Определение инженерно-геологических характеристик грунтов по результатам геофизических исследований
┌──────────────────┬────────────────┬───────────────────┬─────────────────────────────────────────┐
│ Виды и состояние │ Наименование │ Геофизический │ Уравнение связи │
│ грунтов │инженерно-геоло-│ параметр, ед. │ │
│ │ гических │ измерения │ │
│ │ характеристик, │ │ │
│ │ ед. измерения │ │ │
├──────────────────┴────────────────┴───────────────────┴─────────────────────────────────────────┤
│ Деформационные характеристики │
├──────────────────┬────────────────┬───────────────────┬─────────────────────────────────────────┤
│Для образцов│Статический │Динамический модуль│Е_с = 0,35 Е(1,14)_д │
│скальных, │модуль упругости│Юнга Е_д, МПа │ │
│полускальных пород│Е_с, МПа │ │ │
│(по Никитину В.Н.)│ │ │ │
├──────────────────┼────────────────┼───────────────────┼─────────────────────────────────────────┤
│Мерзлые дисперсные│Статический │Динамический модуль│Е_с = 0,6 + 0,116Е_д + 0,01 Е(2)_д │
│грунты (по Хазину│модуль упругости│Юнга Е_д, МПа │ │
│Б.Г.) │Е_с, МПа │ │ │
├──────────────────┼────────────────┼───────────────────┼─────────────────────────────────────────┤
│Мерзлые глины и│Модуль │Скорость продольных│Е = 8,13 х 10(-6) V(2)_р │
│супеси (по│деформации Е,│волн V_р, м/с │ │
│Горяинову Н.Н.) │МПа │ │ │
├──────────────────┼────────────────┼───────────────────┼─────────────────────────────────────────┤
│Скальные породы│Модуль │Динамический модуль│LgE = -0,75 + 1,14 lgЕ_д │
│(эффузивные) (по│деформации Е,│Юнга Е_д (Е_д = 104│ │
│Воронкову O.K.) │МПа │+ 8 х 10(4)) МПа │ │
├──────────────────┼────────────────┼───────────────────┼─────────────────────────────────────────┤
│Скальные породы│Модуль │Динамический модуль│LgE = -1,45 + 1,28 lgЕ_д │
│(интрузивные и│деформации Е,│Юнга Е_д (Е_д = 104│ │
│метаморфические) │МПа, │+ 8 х 10(4)) МПа │ │
│(по Воронкову│ │ │ │
│O.K.) │ │ │ │
├──────────────────┼────────────────┼───────────────────┼─────────────────────────────────────────┤
│Скальные породы│Модуль │Динамический модуль│LgE = -1,5 + 1,26 lgЕ_д │
│(осадочные) (по│деформации Е,│Юнга Е_д (Е_д = 104│ │
│Воронкову O.K.) │МПа │+ 8 х 10(4)) МПа │ │
├──────────────────┼────────────────┼───────────────────┼─────────────────────────────────────────┤
│Скальные и│Модуль │Динамический модуль│Е = 0,826 х 10(-4) E(1,632)_д │
│полускальные │деформации Е,│Юнга Е_д, МПа │ │
│грунты (по Савичу│МПа, │ │ │
│А.И. и Ященко│ │ │ │
│З.Г.) │ │ │ │
├──────────────────┼────────────────┼───────────────────┼─────────────────────────────────────────┤
│Дресвяные, │Модуль │Динамический модуль│Е = 0,1 Е_д - 16 │
│щебенистые, │деформации Е,│Юнга Е_д, МПа │ │
│крупнообломочные │МПа │ │ │
│грунты (по│ │ │ │
│Бондареву В.И.) │ │ │ │
├──────────────────┼────────────────┼───────────────────┼─────────────────────────────────────────┤
│Пески от крупных│Модуль │Динамический модуль│1) Е = 0,0854 Е_д + 3 │
│до гравелистых,│деформации Е,│Юнга Е_д, МПа │ Е = 0,116 Е_д - 4,7 │
│выше УГВ (1 - по│МПа, ├───────────────────┼─────────────────────────────────────────┤
│Агееву В.Н.,│ │Скорость Р- и│2) Е = 0,014V_р + 0,198V_s - 27 │
│Бондареву В.И.,│ │S-волн V_р и V_s,│ │
│Шмакову В.Н.; 2 -│ │м/с │ │
│по Бондареву В.И.;│ ├───────────────────┼─────────────────────────────────────────┤
│3 - по Мишуриной│ │Динамический модуль│3) Е = 11 + 0,03Е_д + 12мю + 0,1Z │
│И.П.) │ │Юнга Е_д, МПа.│ │
│ │ │Коэффициент │ │
│ │ │Пуассона мю.│ │
│ │ │Глубина Z, м │ │
├──────────────────┼────────────────┼───────────────────┼─────────────────────────────────────────┤
│Пески влажные (по│Модуль │Динамический модуль│Е = 0,0445Е_д + 3,1 │
│Бондареву В.И.) │деформации Е,│Юнга Е_д, МПа │ │
│ │МПа │ │ │
├──────────────────┼────────────────┼───────────────────┼─────────────────────────────────────────┤
│Толща │Модуль │Динамический модуль│Е = 0,64Е_д + 3,5 │
│песчано-глинистых │деформации Е,│Юнга Е_д, МПа │ │
│грунтов при│МПа, │ │ │
│природной │ │ │ │
│влажности (по│ │ │ │
│Григорчуку Е.С.) │ │ │ │
├──────────────────┼────────────────┼───────────────────┼─────────────────────────────────────────┤
│Толща │Модуль │Скорость S-волн│E = 0,154V_s - 12 │
│песчано-глинистых │деформации Е,│V_s, м/с │ │
│грунтов, выше УГВ│МПа │ │ │
│(по Бондареву В.И.│ │ │ │
│и Писецкому В.В.) │ │ │ │
├──────────────────┼────────────────┼───────────────────┼─────────────────────────────────────────┤
│Толща │Модуль │Скорость S-волн│1) Е = 0,1517V_s - 18,9 │
│песчано-глинистых │деформации Е,│V_s, м/с │ │
│грунтов, ниже УГВ│МПа, ├───────────────────┼─────────────────────────────────────────┤
│(1, 2 - по│ │Динамический модуль│2) Е = 2,261 х 10(-4) V(2)_s + 4,2 │
│Бондареву В.И. и│ │Юнга Е_д, МПа.├─────────────────────────────────────────┤
│Писецкому В.В.; 3│ │Коэффициент │3) Е = 2 + 0,03Е_д + 10 мю + 0,1Z │
│- по Мишуриной│ │Пуассона мю.│ │
│И.П.) │ │Глубина Z, м │ │
├──────────────────┴────────────────┴───────────────────┴─────────────────────────────────────────┤
│ Деформационные характеристики │
├──────────────────┬────────────────┬───────────────────┬─────────────────────────────────────────┤
│Толща │Модуль │Скорость Р-волн │Е = pоe(V_р(0,126 + 31) х 10(-1) │
│песчано-глинистых │деформации Е, │V_p, м/с. Плотность│ │
│грунтов (по │МПа │ро, г/см3 │ │
│Васильевскому │ │ │ │
│В.Е.) │ │ │ │
├──────────────────┼────────────────┼───────────────────┼─────────────────────────────────────────┤
│Лессовые суглинки,│Модуль │Динамический модуль│Е = 0,045Е_д + 7 │
│выше УГВ (по │деформации Е, │Юнга Е_д, МПа │ │
│Минделю И.Г.) │МПа, │ │ │
├──────────────────┼────────────────┼───────────────────┼─────────────────────────────────────────┤
│Лессовидные │Модуль │Динамический модуль│Е = 0,033Е_д + 6,5 │
│суглинки и супеси │деформации Е, │Юнга Е_д, МПа │ │
│с включениями │МПа │ │ │
│обломков, выше УГВ│ │ │ │
│(по Минделю И.Г.) │ │ │ │
├──────────────────┼────────────────┼───────────────────┼─────────────────────────────────────────┤
│Суглинок │Модуль │Динамический модуль│Е = 2,7 + 0,014Е_д + 9,3мю + 0,046Z │
│мягкопластичный │деформации Е, │Юнга Е_д, МПа. │ │
│(по Мишуриной │МПа, │Коэффициент │ │
│И.П.) │ │Пуассона мю. │ │
│ │ │Глубина Z, м │ │
├──────────────────┼────────────────┼───────────────────┼─────────────────────────────────────────┤
│Суглинок твердый │Модуль │Динамический модуль│Е = 10,3 + 0,016Е_д + 0,11мю + 0,047Z │
│(по Мишуриной │деформации Е, │Юнга Е_д, МПа. │ │
│И.П.) │МПа │Коэффициент │ │
│ │ │Пуассона мю. │ │
│ │ │Глубина Z, м │ │
├──────────────────┼────────────────┼───────────────────┼─────────────────────────────────────────┤
│Глина твердая и │Модуль │Динамический модуль│Е = 12,2 + 0,007Е_д + 8,6мю + 0,03Z │
│полутвердая (по │деформации Е, │Юнга Е_д, МПа. │ │
│Мишуриной И.П.) │МПа, │Коэффициент │ │
│ │ │Пуассона мю. │ │
│ │ │Глубина Z, м │ │
├──────────────────┼────────────────┼───────────────────┼─────────────────────────────────────────┤
│Глинистые грунты │Модуль │Динамический модуль│Е = 0,108Е_д - 1,9 │
│Урала (по │деформации Е, │Юнга Е_д, МПа │ │
│Бондареву В.И.) │МПа │ │ │
├──────────────────┴────────────────┴───────────────────┴─────────────────────────────────────────┤
│ Прочностные характеристики │
├──────────────────┬────────────────┬───────────────────┬─────────────────────────────────────────┤
│Мерзлые грунты (по│Сцепление С, МПа│Скорость продольных│С = 1,8 х 10(-5) V(1,75)_p │
│Зыкову Ю.Д. и │ │волн V_p, м/с │ │
│Червинской О.П.) │ │ │ │
├──────────────────┼────────────────┼───────────────────┼─────────────────────────────────────────┤
│Лессовидные породы│Сцепление С, кПа│Модуль сдвига G, │С = 4,8 х 10(-4)G - 0,08 │
│при W = 8 + 20% │ │кПа │ │
│(по Минделю И.Г.) │ │ │ │
├──────────────────┼────────────────┼───────────────────┼─────────────────────────────────────────┤
│Лессовидные │Сцепление С, кПа│Модуль сдвига G, │С = 7,5 х 15(-4)G - 0,356 │
│непросадочные │ │кПа │ │
│суглинки (по │ │ │ │
│Бондареву В.И.) │ │ │ │
├──────────────────┼────────────────┼───────────────────┼─────────────────────────────────────────┤
│Пески выше УГВ (по│Угол внутреннего│Модуль сдвига G, │фи = 5,64 х 10(-2)G + 29 │
│Бондареву В.И.) │трения фи, град │МПа. │фи = 4,98 х 10(-2)V_s + 23,3 │
│ │ │ │ │
│ │ │Скорость поперечных│ │
│ │ │волн V_s, м/с │ │
├──────────────────┼────────────────┼───────────────────┼─────────────────────────────────────────┤
│Пески ниже УГВ (по│Угол внутреннего│Модуль сдвига G, │фи = 0,378 х 10(-4)G + 28,6 │
│Бондареву В.И.) │трения фи, град │МПа. │фи = 8,468 х 10(-5)V(3)_s + 27,8 │
│ │ │ │ │
│ │ │Скорость поперечных│ │
│ │ │волн V_s, м/с │ │
├──────────────────┼────────────────┼───────────────────┼─────────────────────────────────────────┤
│Для образцов │Предел прочности│Скорость Р-волн │ 2 │
│скальных и │на одноосное │V_р, м/с. │ V х ро(1 - 2мю ) │
│полускальных │сжатие сигма_сж,│Динамический │ р д -3 │
│грунтов (по │МПа │коэффициент │сигма = ───────────────── 10 │
│Ляховицкому Ф.М.) │ │Пуассона мю_д. │ сж 2С(1 - 2мю ) │
│ │ │Плотность ро, │ д │
│ │ │г/см3. │ │
│ │ │Скорость S-волн │ 2 │
│ │ │V_s, м/с │ r V │
│ │ │ │ s -3 │
│ │ │ │сигма = ──── 10 │
│ │ │ │ сж С │
│ │ │ │ │
│ │ │ │(С = 240 для известняков; │
│ │ │ │С = 180 для метаморфических пород; │
│ │ │ │С = 120 для древних интрузивных пород; │
│ │ │ │С = 180 для песчаников и алевролитов; │
│ │ │ │С = 55 - 65 для молодых интрузивных и │
│ │ │ │эффузивных пород) │
├──────────────────┼────────────────┼───────────────────┼─────────────────────────────────────────┤
│Песок, суглинок, │Расчетное │Скорость продольных│R_u = 0,265 + 7,04 х 10(-4) + 8,439 х │
│глина (по Потапову│сопротивление │волн V_р, м/с │10(-6) V(2)_р │
│А.Д.) │R_u, кГ/см2 │ │ │
├──────────────────┴────────────────┴───────────────────┴─────────────────────────────────────────┤
│ Физические характеристики │
├──────────────────┬────────────────┬───────────────────┬─────────────────────────────────────────┤
│Пески любой │Объемная масса │Скорость продольных│ро = 1,013 V(0,125)_р - 0,390 │
│степени влажности │скелета ро, │волн V_р, м/с │ро = 0,322 х 10(-3) V_p + 1,660 │
│(по Бондареву │г/см3 │ │ │
│В.И.) │ │ │ │
├──────────────────┼────────────────┼───────────────────┼─────────────────────────────────────────┤
│Лесс (по Горяинову│Объемная масса │Скорость S-волн │pо_ск = 1,19 + 475 х 10(-6)V_s │
│Н.Н. и Поляковой │скелета ро, │V_s, м/с │ │
│Т.А.) │г/см3 │ │ │
├──────────────────┼────────────────┼───────────────────┼─────────────────────────────────────────┤
│Песчаные грунты │Коэффициент │Динамический модуль│е = 37,5/Е_д + 0,364 │
│выше УГВ (по │пористости е │Юнга Е_д, МПа │ │
│Бондареву В.И.) │ │ │ │
│ ├────────────────┼───────────────────┼─────────────────────────────────────────┤
│ │Пористость n, % │Динамический модуль│n = (15,58/Е_д + 0,198) 100 │
│ │ │Юнга Е_д, МПа │ │
├──────────────────┼────────────────┼───────────────────┼─────────────────────────────────────────┤
│Органические │Коэффициент │Скорость SH-волны │е = (297,12/V_SH) - 1,27 │
│грунты (торфы) (по│пористости е │V_SH, м/с │ │
│Миронову В.А. и │ │ │ │
│Тер-Теряну С.А.) │ │ │ │
├──────────────────┼────────────────┼───────────────────┼─────────────────────────────────────────┤
│Органические │Полная │Скорость SH-волны │W_sat = (187,28/V_SH) - 0,52 │
│грунты (торфы) (по│влагоемкость │V_SH, м/с │ │
│Миронову В.А. и │W_sat, кГ/кТ │ │ │
│Тер-Теряну С.А.) │ │ │ │
├──────────────────┼────────────────┼───────────────────┼─────────────────────────────────────────┤
│Органические │Весовая │Скорость SH-волны │W = (174,06/V_SH) - 0,50 │
│грунты (торфы) (по│влажность W, │V_SH, м/с │ │
│Миронову В.А. и │кГ/кТ │ │ │
│Тер-Теряну С.А.) │ │ │ │
└──────────────────┴────────────────┴───────────────────┴─────────────────────────────────────────┘
Приложение Ж
(справочное)

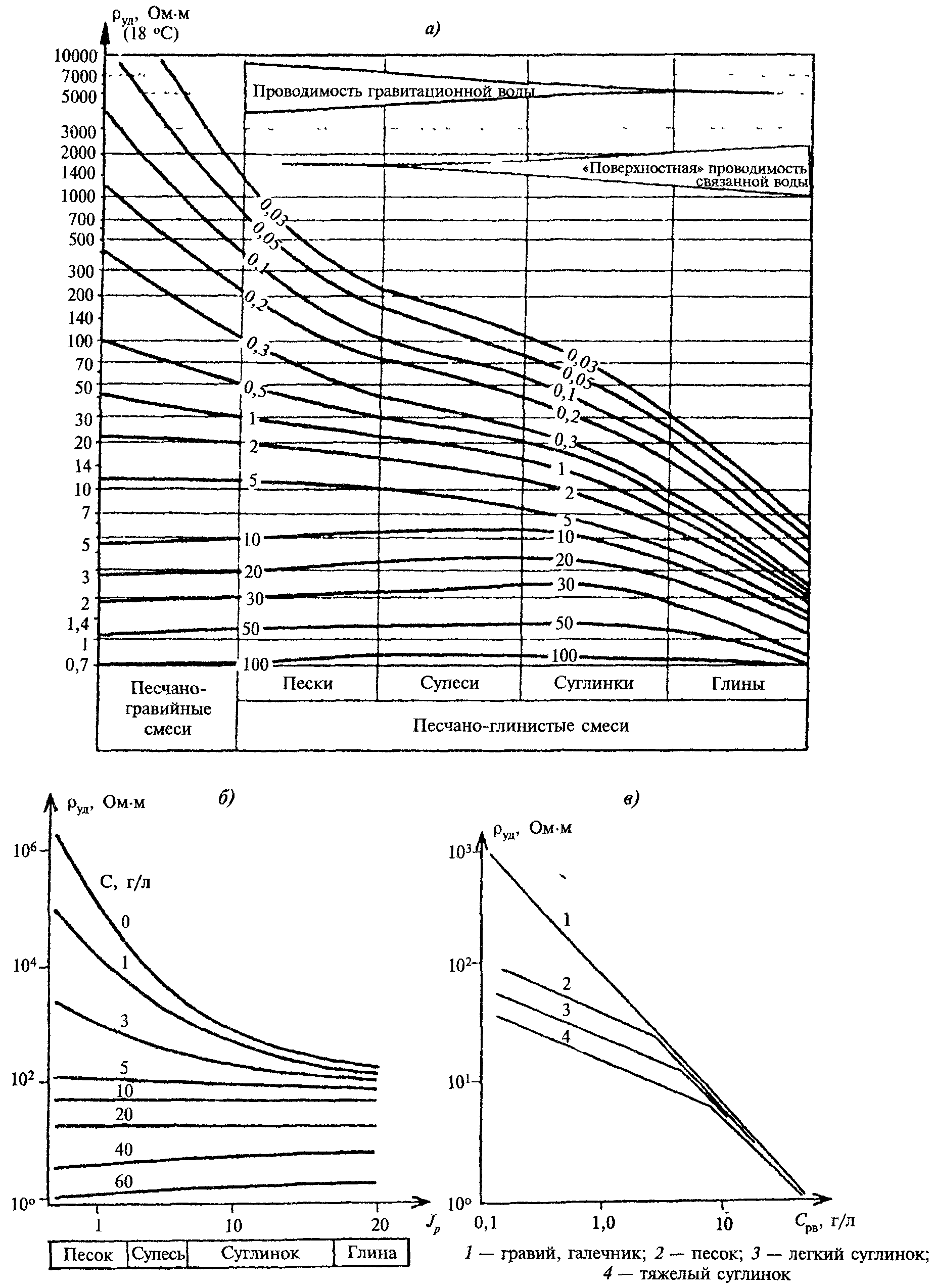

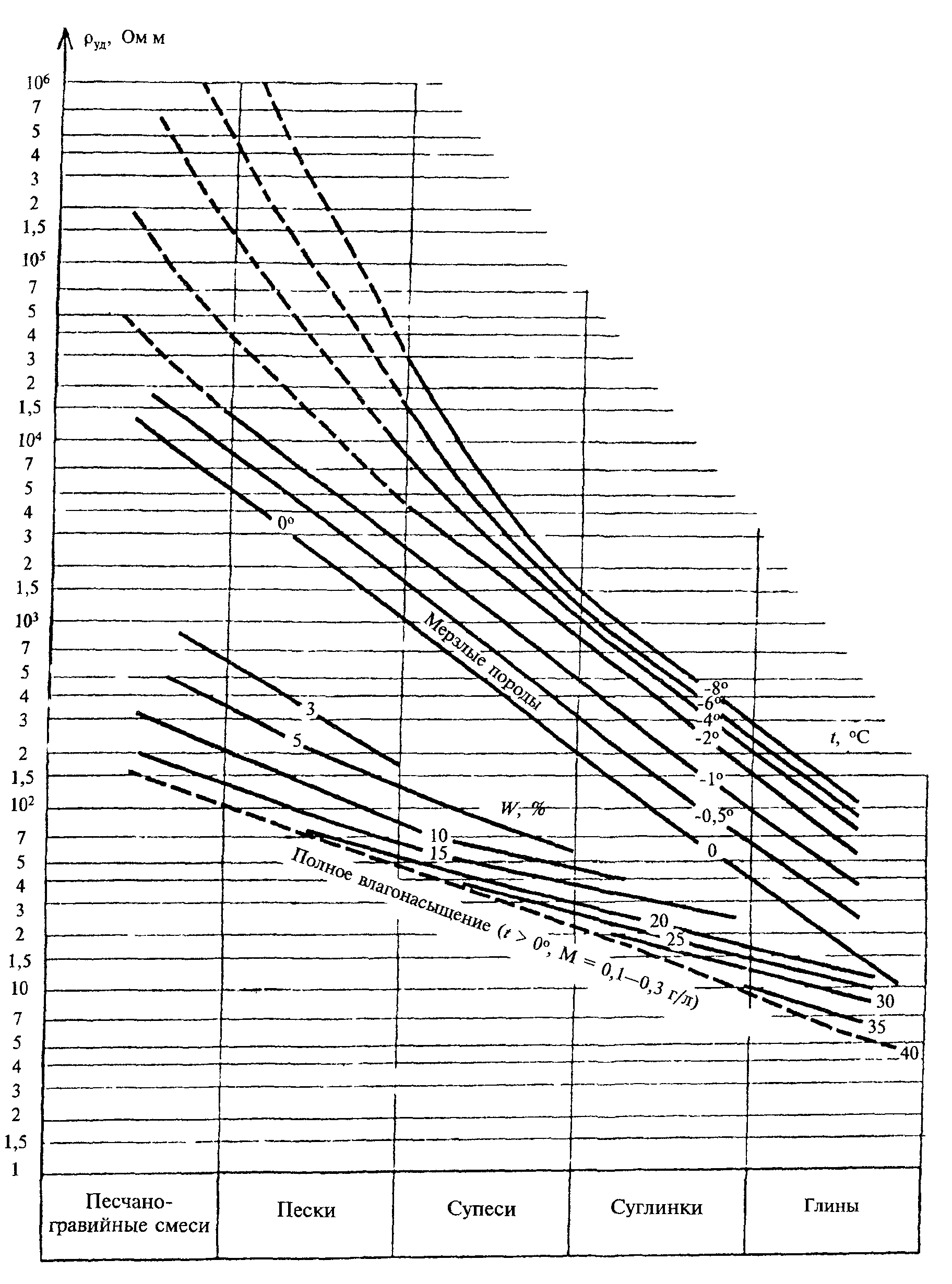

Зависимость удельных электрических сопротивлений (УЭС) от состава грунта

"Зависимость удельных электрических сопротивлений (УЭС) от состава грунта"
Приложение И
(справочное)

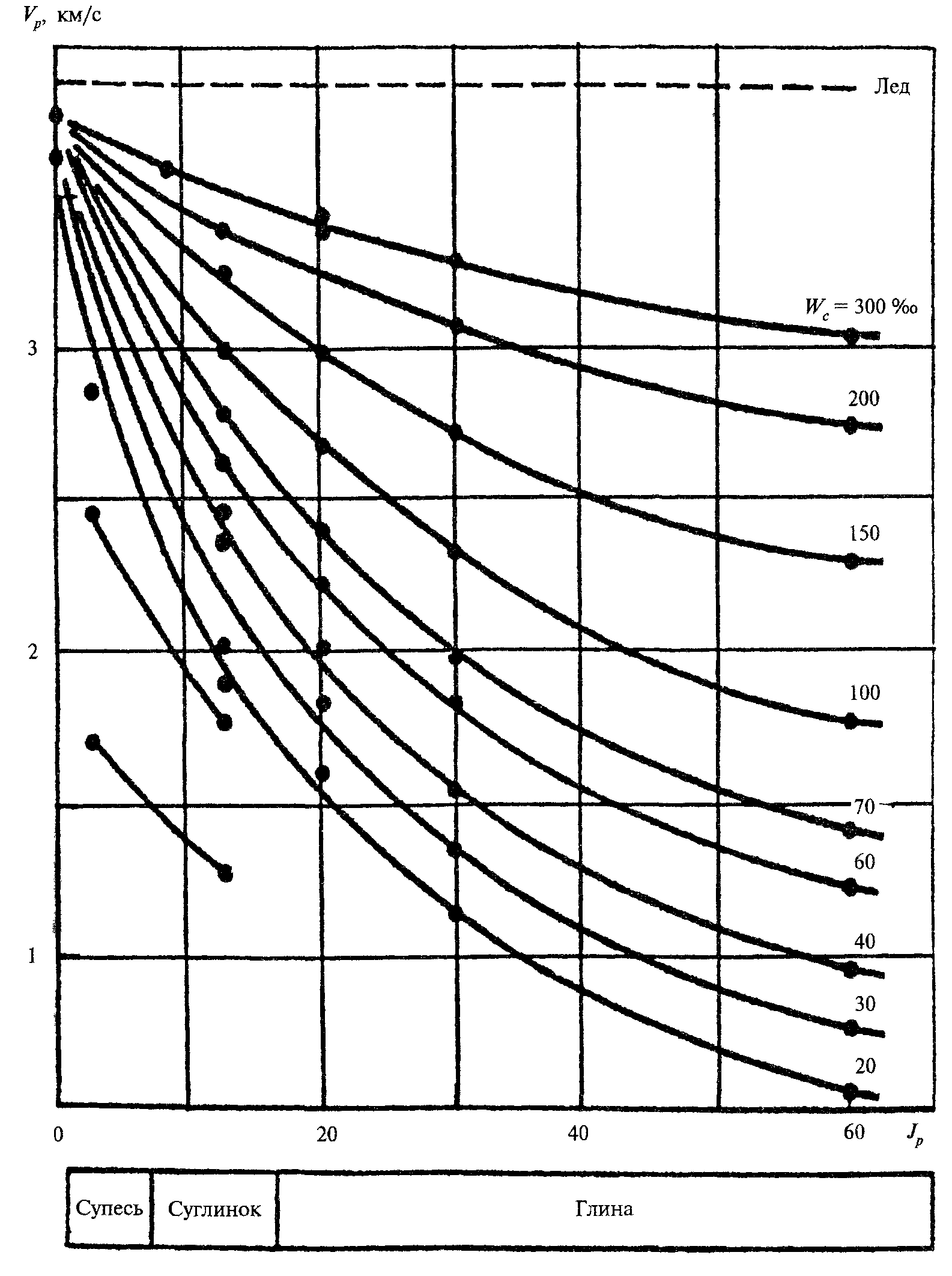

Зависимость скорости продольных волн (V_p) от литологического состава и влажности для мерзлых грунтов при t = -1°С

"Зависимость скорости продольных волн (V_p) от литологического состава и влажности для мерзлых грунтов при t = -1°С"
Приложение К
(справочное)
Определение минерализации подземных вод (а) и засоленности мерзлых (б) и талых (в) дисперсных грунтов по данным электрометрии

"Определение минерализации подземных вод (а) и засоленности мерзлых (б) и талых (в) дисперсных грунтов по данным электрометрии"
Приложение Л
(справочное)

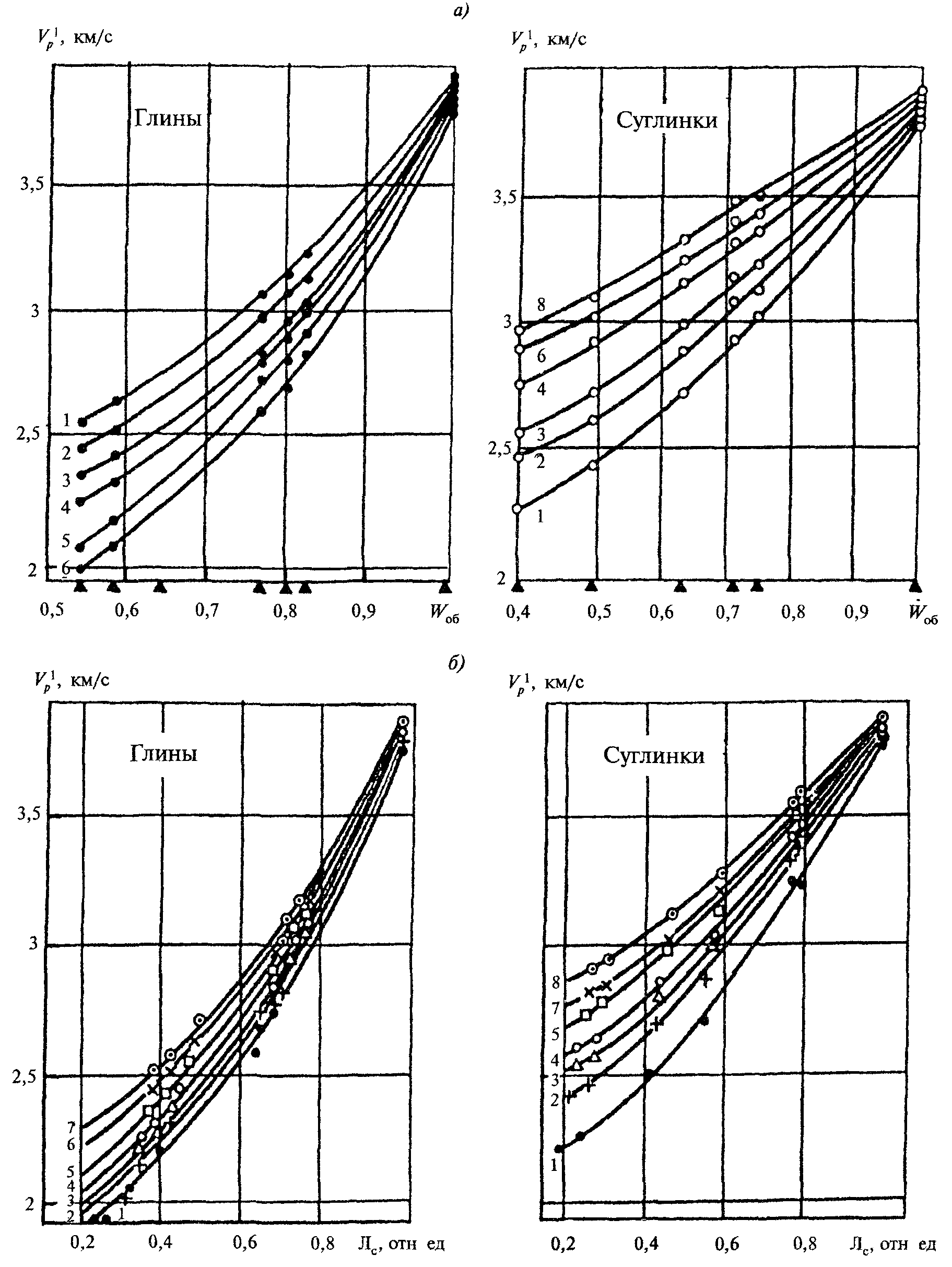

Зависимость скорости продольных волн от объемной влажности (а) и льдистости (б) мерзлых суглинисто-глинистых грунтов при различной температуре, °С: 1 - -0,5; 2 - -1; 3 - -2; 4 - -3; 5 - -5; 6 - -6; 7 - -7; 8 - -10

"Зависимость скорости продольных волн от объемной влажности (а) и льдистости (б) мерзлых суглинисто-глинистых грунтов при различной температуре, °С: 1 - -0,5; 2 - -1; 3 - -2; 4 - -3; 5 - -5; 6 - -6; 7 - -7; 8 - -10"
Приложение М
(справочное)

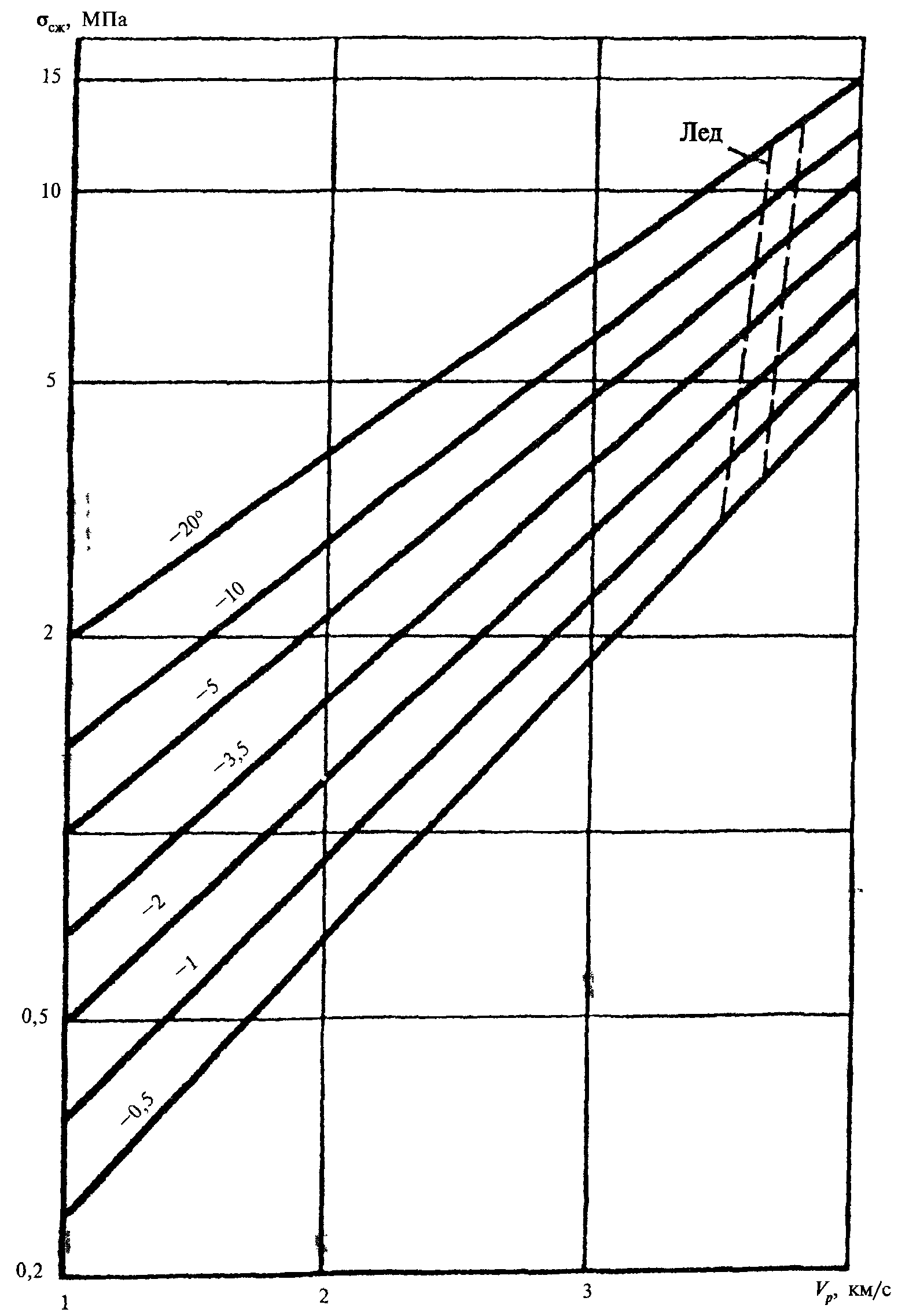

Оценка прочности при одноосном сжатии (сигма_сж) мерзлых грунтов по значениям скоростей продольных волн

"Оценка прочности при одноосном сжатии (сигма_сж) мерзлых грунтов по значениям скоростей продольных волн"
Приложение Н
(справочное)

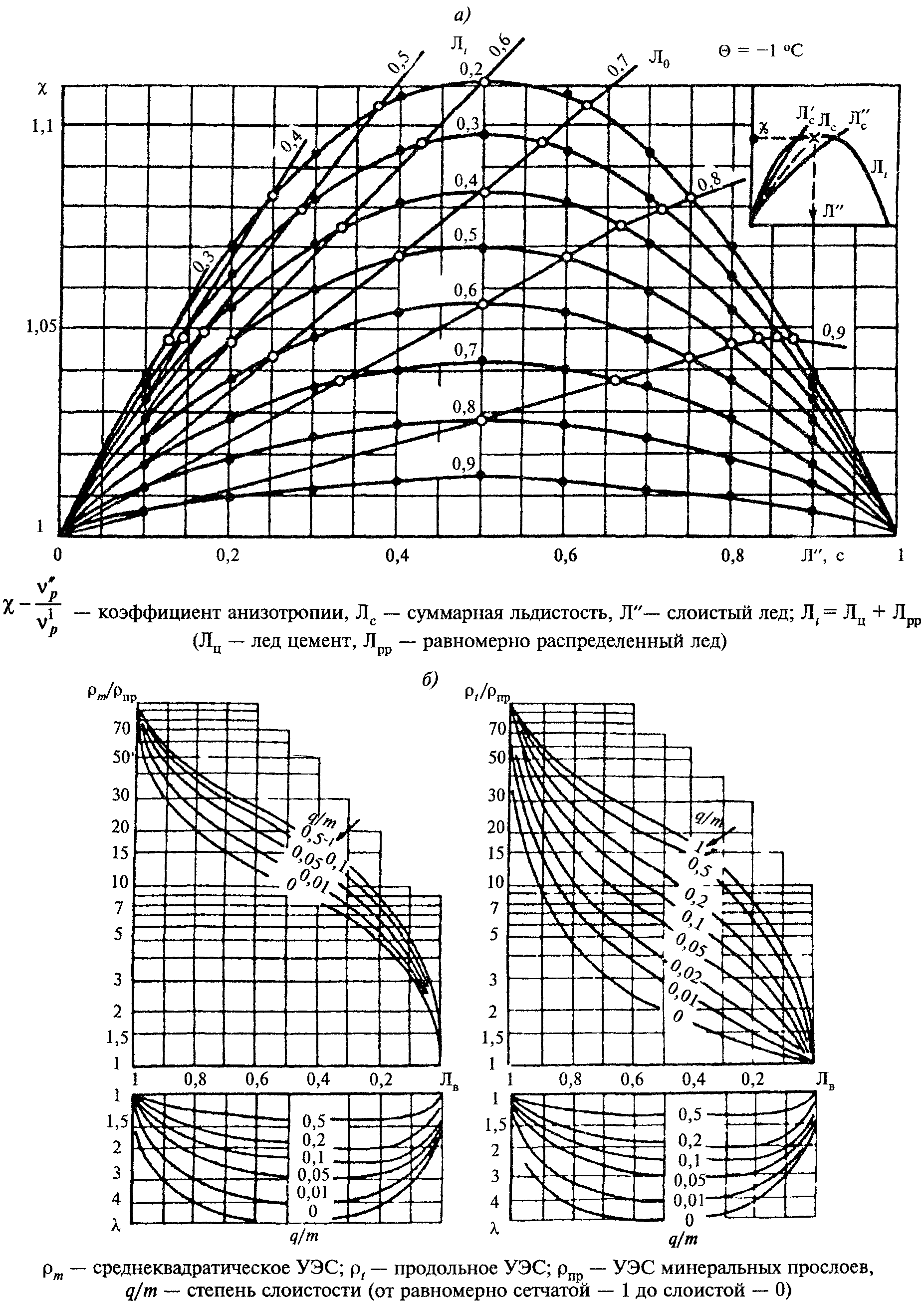

Номограммы для оценки криогенного строения мерзлых суглинков при t = -1°С по данным ультразвуковых (а) и электрических (б) измерений

"Номограммы для оценки криогенного строения мерзлых суглинков при t = -1°С по данным ультразвуковых (а) и электрических (б) измерений"
Приложение П
(справочное)
Глубинность электроразведки методом сопротивлений для симметричных (AMNB), трехэлектродных (AMNC -> бесконечность) и дипольных (ABMN) установок при контрастности разрезов М_2 > 10
мю_2 - отношение УЭС грунтов на контакте; О и О'-> - центры приемного и питающего диполей
┌───────────────────────────────────────┬───────────────┬───────────────┐
│ Вид геоэлектрического массива │ 2h/AB │2h/ О О'; h/AO │
├───────────────────────────────────────┼───────────────┼───────────────┤
│Контакт │ 0,6 │ 0,55 │
│ │ │ │
│Вертикальный непроводящий пласт: │ │ │
│ │ │ │
│большой мощности │ 0,55 │ 0,5 │
│ │ │ │
│средней мощности │ 0,45 │ 0,4 │
│ │ │ │
│малой мощности │ 0,25 - 0,3 │ 0,2 │
│ │ │ │
│Наклонный непроводящий пласт малой│ 0,3 - 0,4 │ 0,25 - 0,35 │
│мощности │ │ │
│ │ │ │
│Горизонтальный непроводящий цилиндр (D│ 0,2 │ 0,15 │
│> MN) │ │ │
│ │ │ │
│Непроводящий шар (D > MN) │ 0,15 │ 0,1 │
│ │ │ │
│Проводящий пласт малой мощности │ 0,6 │ 0,6 │
└───────────────────────────────────────┴───────────────┴───────────────┘
Приложение Р
(справочное)

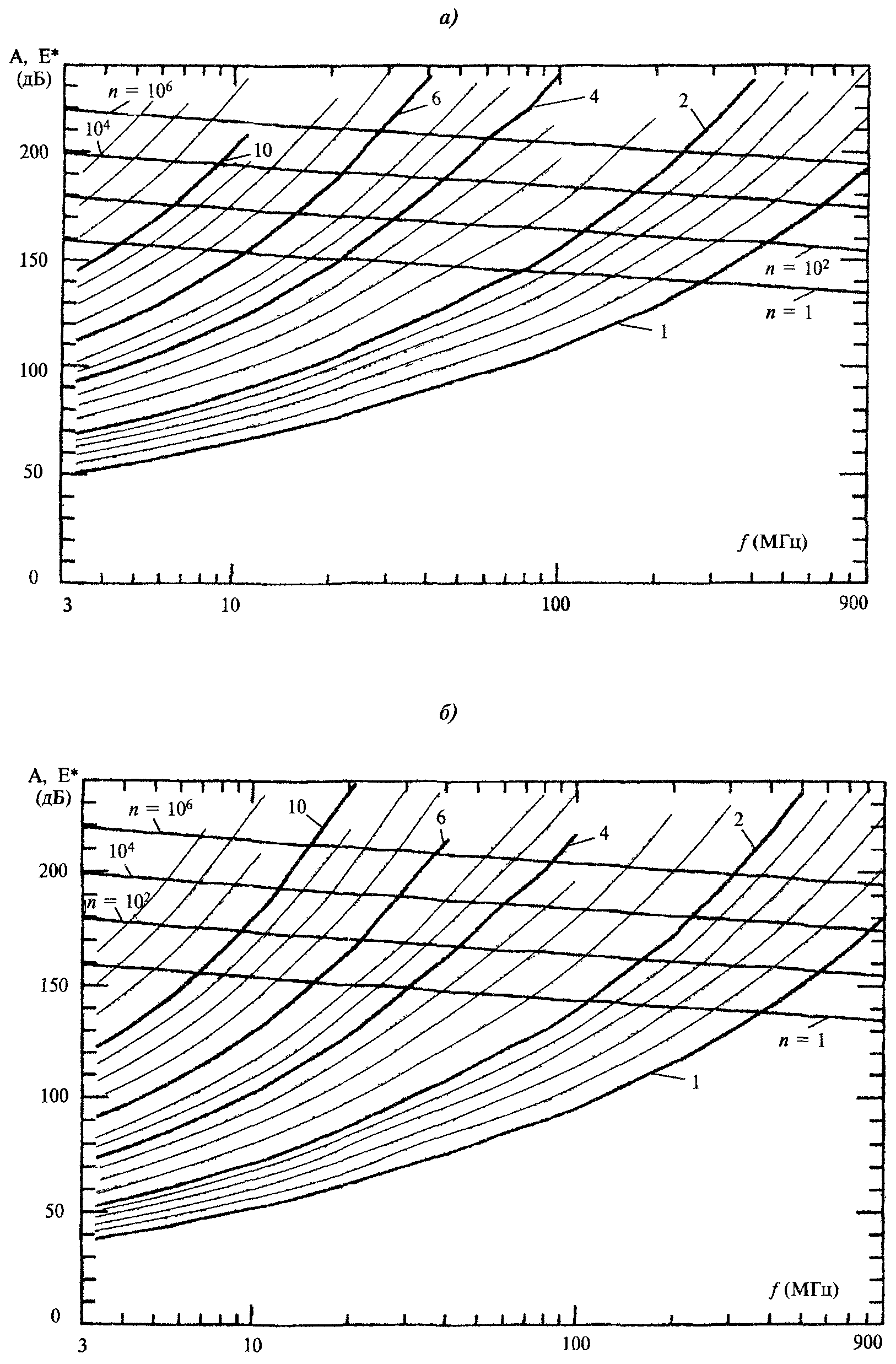

Зависимость глубины радиолокационного зондирования локальных (а) и линейных (б) объектов в глинах с низкой влажностью от энергетического потенциала Е* радара

"Зависимость глубины радиолокационного зондирования локальных (а) и линейных (б) объектов в глинах с низкой влажностью от энергетического потенциала Е* радара"
