5.3. Сопряжение моста с насыпью. Концевые опоры (устои)

5.3.1. Общие требования к сопряжению моста с насыпью


Сопряжение моста с подходными насыпями осуществляется в пределах копченых участков насыпей - конусов, внутри которых располагаются концевые опоры моста - устои. Главное требование к этому сопряжению - обеспечить плавный въезд па мост за счет плавного изменения жесткости основания ж.д. пути или дорожного покрытия автопроезда. В пределах моста основание пути (слои балласта или железобетонная плита) дает мод нагрузкой незначительные упругие осадки. На насыпи осадки значительно больше. Чтобы в рельсах не возникали большие напряжения или не происходило расстройство дорожного покрытия, необходимо обеспечить плавное увеличение жесткости основания по мере приближения к мосту. Это обеспечивается прежде всего тем, что устой, воспринимая горизонтальное давление насыпи от собственного веса грунта и временной нагрузки на насыпи за устоем, препятствует большим вертикальным перемещениям верха насыпи. Кроме того изменение жесткости обеспечивается укладкой за устоем специальных переходных плит. Насыпь удерживается от сползания в пролет конусом, который сам по себе должен быть устойчивым. Обсыпные устои даже традиционной конструкции (см. рис. 5.1) не могут удержать насыпь от деформаций, а при расчете па устойчивость против глубокого сдвига (см. п. 6.5.2) увеличивают сдвигающую силу в сравнении со стоечными устоями вследствие большего веса конструкции.

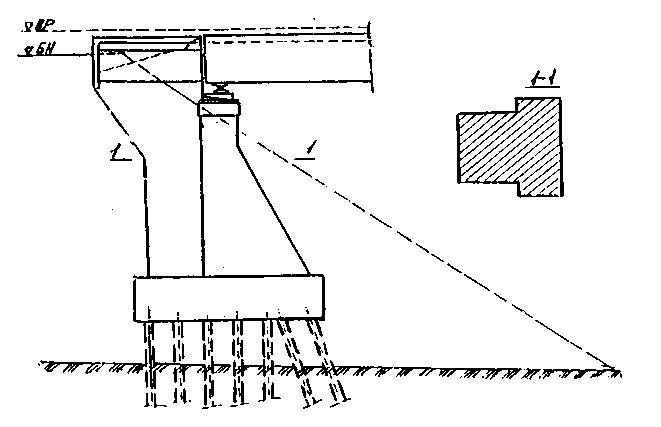

Рис. 5.1. Обсыпной устой

При проектировании необсыпного устоя его переднюю грань совмещают с точкой пересечения откоса конуса с поверхностью грунта (точка В на рис. 5.2).

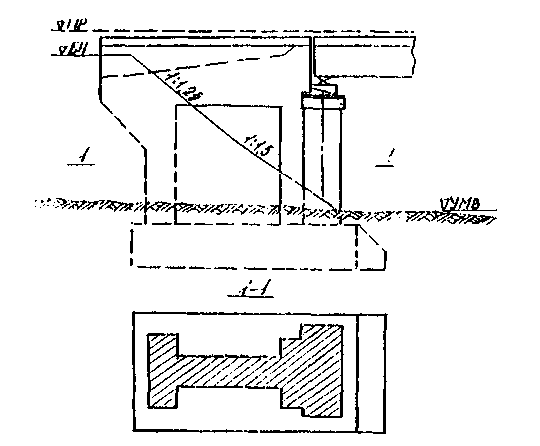

Рис. 5.2. Необсыпной устой

Основные конструктивные требования, к сопряжениям устоев с насыпью и конструкции устоев, предусмотренные СНиП 2.05.03-84, приведены на рис. 5.3.

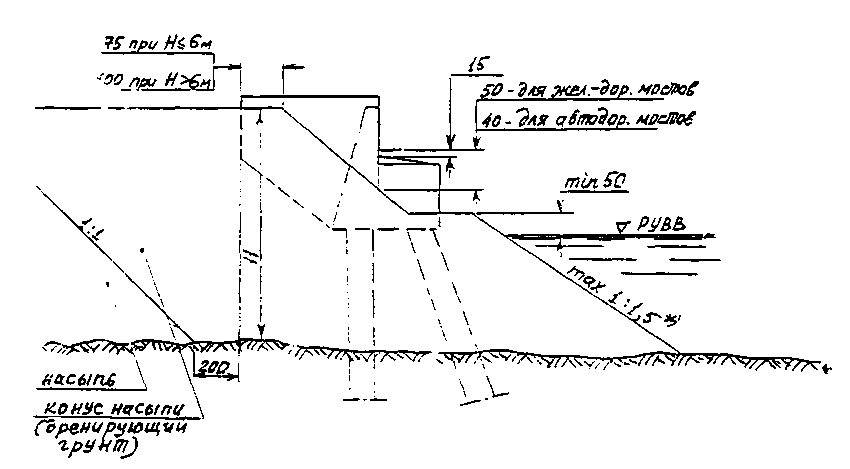

Рис. 5.3. Сопряжение устоя с насыпью:

Размеры в см. Н - высота насыпи

___________

*при сейсмичности 9 баллов максимальная крутизна откосов 1:1,75

5.3.2. Устройство конусов


Нарушение устойчивости конуса может произойти из-за подмыва его подошвы, из-за уменьшения сил трения между частицами грунта при намокании, при динамических (особенно сейсмических) воздействиях, а также из-за сдвигов в грунте основания конуса под действием сил веса самого конуса и временной нагрузки на насыпи. Необходимая устойчивость конуса обеспечивается заданием его откосам достаточно пологих уклонов (рис. 5.3), отсыпкой конуса насыпи дренирующим грунтом (песок, гравий, в особых случаях - щебень, каменная наброска), а защита от размыва-укреплением откосов.

При высоте насыпи более 12 м предельно допускаемая крутизна откосов должна определяться расчетом конуса па устойчивость против глубокого сдвига (см. п. 6.5.2).

На реках, где осуществляется регулирование пропуска поды под мостом в периоды паводков путем устройства струенаправляющих дамб и других регуляционных сооружений, откосы дамб и пойменных насыпей проектируются с учетом воздействия ледохода, волн, течения воды и требуют усиленного крепления. Это относится и к откосам конусов, подверженным тем же воздействиям. Обычно откосы укрепляют сборными или монолитными железобетонными плитами, реже - каменным мощением или каменной наброской. Верх укрепления насыпей должен быть защищен от разрушения, особенно под действием накатывающихся волн, способных подмыть крепление сверху. С этой целью укрепление поднимается выше уровня наката волн на откос при высоком уровне воды. Кроме высоты наката волн, необходимо учесть высоту подпора воды перед мостом, и предусмотреть запас по высоте не менее 0,5 м. При определении высоты укрепления ориентируются па высокие уровни воды, соответствующие наибольшим паводкам (НУВВ) - для мостов на железных дорогах общей сети и расчетным паводкам (РУВВ) для остальных мостов.

Верхняя часть конусов и откосов насыпей также укрепляется бетоном или камнем (против ветровой эрозии и разрушения атмосферными осадками). Мощность такого укрепления (толщина плит, крупность камня к др.) обычно меньше мощности укрепления нижней части, подвергающейся ледовому и волновому воздействию. Конус обсыпного устоя может выполнять роль струенаправляющего сооружения (конус с уширением). Если же устраивается струенаправляющая дамба, то конус сливается с дамбой, которая как бы служит его основанием. Поэтому на уровне верха укрепления нижней части откоса обычно устраивается берма шириной 2-3 м (в случае устройства струенаправляющей дамбы эта берма совмещается с горизонтальном площадкой по верху дамбы). При вариантном проектировании уклон откоса конуса ниже бермы может быть назначен в пределах от 1:2 до 1:3, а в случае устройства дамбы уклон ее откоса со стороны русла реки - 1:3 или еще более пологим. Выше берм уклон откоса конуса назначают не круче 1:1,5 (рис. 5.4).

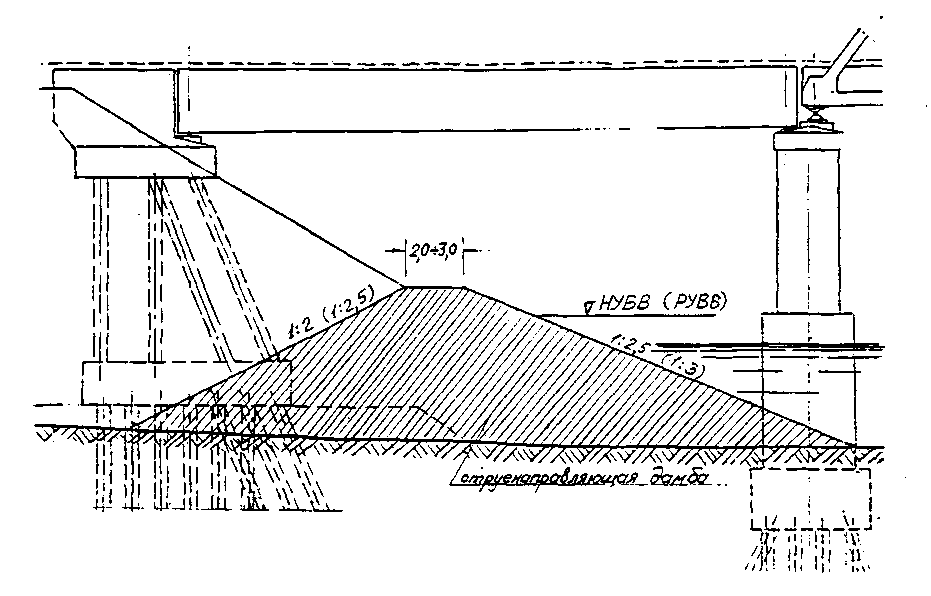

Рис. 5.4. Сопряжение большого моста с насыпью

Укрепление откоса по подошве (в уровне естественной поверхности грунта) упирают в своего рода фундамент (упор) в виде бетонного блока или рисбермы трапецеидального сечения из камня. Укрепляется часто также и некоторая полоса горизонтальной поверхности основания вдоль подошвы откоса.

Конусы, пойменные насыпи, регуляционные сооружения, как правило, располагают за пределами меженного русла реки (в пределах пойм). Это, в частности, является одним из условий (хотя обычно и не главным), определяющих минимальную величину отверстия моста и его расположение относительно меженного русла реки *.

____________

* Исключением являются случаи, когда в процессе строительства моста проводится регулирование русла реки (спрямление русла, устройство набережных), т.е. когда, кроме строительства моста, проводятся еще и специальные гидротехнические работы.

Для сейсмических районов конусы насыпей у устоев проектируются в соответствии со СНиП II-7-81.
