Число обрывов проволок, при наличии которых канаты двойной свивки, работающие со стальными и чугунными блоками, бракуются
| #G0Число несущих проволок в наруж- ных прядях | Конструкции канатов по ИСО и государственным стандартам | Тип свив- ки | ГОСТ на канат | Группа классификации (режима) механизма | |||||||
| | | | | М1, М2, М3 и М4 | М5, М6, М7 и М8 | ||||||
| | | | | крестовая свивка | односто- ронняя свивка | крестовая свивка | односто- ронняя свивка | ||||
| | | | | на участке длиной | |||||||
| | | | | 6d | 30d | 6d | 30d | 6d | 30d | 6d | 30d |
| | 6х7(6/1) | | | | | | | | | | |
| n  50 | 6х7(1+6)+1х7(1+6) | ЛК-О | 3077-80 | 2 | 4 | 1 | 2 | 4 | 8 | 2 | 4 |
| | 6х7(1+6)+1о.с. | ЛК-О | 3069-80 | | | | | | | | |
| | 8х6(0+6)+9о.с. | ЛК-О | 30-97-80 | | | | | | | | |
| | 6х19(9/9/1)* | | | | | | | | | | |
| 51 n 75 | 6х19(1+9+9)+1о.с. | ЛК-О | 3077-80 | 3 | 6 | 2 | 3 | 6 | 12 | 3 | 6 |
| | 6х19(1+9+9)+7х7(1+6)* | ЛК-О | 3081-80 | | | | | | | | |
| 76 n 100 | 18х7(1+6)+1о.с. | ЛК-О | 7681-80 | 4 | 8 | 2 | 4 | 8 | 16 | 4 | 8 |
| | 8х19(9/9/1)* | | | | | | | | | | |
| | 6х19(12/6/1) | | | | | | | | | | |
| | 6x19(12/6+6  /1) | | | | | | | | | | |
| 101 n 120 | 6x25  (12/12/1)* | | | | | | | | | | |
| | 6x19(1+6+6/6)+7x7(1+6) | ЛК-Р | 14954-80 | 5 | 10 | 2 | 5 | 10 | 19 | 5 | 10 |
| | 6x19(1+6+6/6)+1о.с. | ЛК-Р | 2688-80 | | | | | | | | |
| | 6х25(1+6; 6+12)+1о.с. | ЛК-З | 7665-80 | | | | | | | | |
| | 6х25(1+6; 6+12)+7х7(1+6) | ЛК-З | 7667-80 | | | | | | | | |
| 121 n 140 | 8х16(0+5+11)+9о.с. | ТК | 3097-80 | 6 | 11 | 3 | 6 | 11 | 22 | 6 | 11 |
| 141 n160 | 8Х19(12/6+6 /1) | | | 6 | 13 | 3 | 6 | 13 | 26 | 6 | 13 |
| | 8x19(1+6+6/6)+1о.с. | ЛК-Р | 7670-80 | | | | | | | | |
| | 6х36(14/7+7/7/1)* | | | | | | | | | | |
| 161 n 180 | 6х30(0+15+15)+7о.с. | ЛК-О | 3083-80 | 7 | 14 | 4 | 7 | 14 | 29 | 7 | 14 |
| | 6х36(1+7+7/7+14)+1о.с.* | ЛК-РО | 7668-80 | | | | | | | | |
| | 6х36(1+7+7/7+14)+7x7(1+6)* | ЛК-РО | 7669-80 | | | | | | | | |
| | 6x31(1+6+6/6+12)+1о.с. | | | | | | | | | | |
| 181 n 200 | 6x31(1+6+6/6+12)+7х7(1+6) | | | 8 | 16 | 4 | 8 | 16 | 32 | 8 | 16 |
| | 6х37(1+6+15+15)+1о.с. | ТЛК-О | 3079-80 | | | | | | | | |
| 201 n 220 | 6х41(16/8+8/8/1)* | | | 9 | 18 | 4 | 9 | 18 | 38 | 9 | 18 |
| 221 n240 | 6x37(18/12/6/1) | | | 10 | 19 | 5 | 10 | 19 | 38 | 10 | 19 |
| | 18x19(1+6+6/6)+1о.с. | ЛК-Р | 3088-80 | | | | | | | | |
| 241 n 260 | | | | 10 | 21 | 5 | 10 | 21 | 42 | 10 | 21 |
| 261 n 280 | | | | 11 | 22 | 6 | 11 | 22 | 45 | 11 | 22 |
| 281 n 300 | | | | 12 | 24 | 6 | 12 | 24 | 48 | 12 | 24 |
| 300 n | | | | 0,04n | 0,08n | 0,02n | 0,04n | 0,08n | 0,16n | 0,04n | 0,08n |
Примечания. 1. n - число несущих проволок в наружных прядях каната; d - диаметр каната, мм.
2. Проволоки заполнения не считаются несущими, поэтому не подлежат учету. В канатах с несколькими слоями прядей учитываются проволоки только видимого наружного слоя. В канатах со стальным сердечником последний рассматривается как внутренняя прядь и не учитывается.
3. Число обрывов не следует путать с количеством оборванных концов проволок, которых может быть в 2 раза больше.
4. Для канатов конструкции с диаметром наружных проволок во внешних прядях, превышающим диаметр проволок нижележащих слоев, класс конструкции понижен и отмечен звездочкой.
5. При работе каната полностью или частично с блоками из синтетического материала или из металла с синтетической футеровкой отмечается появление значительного числа обрывов проволок внутри каната до появления видимых признаков обрывов проволок или интенсивного износа на наружной поверхности каната. Такие канаты отбраковываются с учетом потери внутреннего сечения.
6. Незаполненные строки в графе "Конструкции канатов по ИСО и государственным стандартам" означают отсутствие конструкций канатов с соответствующим числом проволок. При появлении таких конструкций канатов, а также для канатов с общим числом проволок более 300 число обрывов проволок, при которых канат бракуется, определяется по формулам, приведенным в нижней строке таблицы, причем полученное значение округляется до целого в большую сторону.
________________
В Исправлениях, опубликованных в “Правилах устройства и безопасной эксплуатации грузоподъемных кранов” ПБ 10-382-00, Санкт-Петербург ЦОТПБСП, 2000 приведена информация:“на стр. 243 в графе ”Группа классификации (режима) механизма” в первом столбце в 8-й строке сверху вместо цифры “4” следует читать “7”.

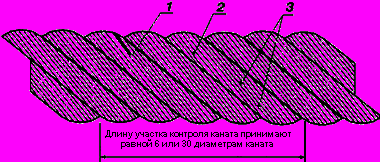

Рис. 4. Пример определения числа обрывов наружных проволок стального каната:
1 - на участке контроля у оборванной проволоки обнаружен только один конец, ответный конец оборванной проволоки отсутствует. Данный дефект соответствует одному обрыву; 2 - на участке контроля у оборванной проволоки в наличии два конца. Данный дефект соответствует одному обрыву; 3 - на участке контроля одна из проволок имеет двукратное нарушение целостности. Поскольку нарушения целостности принадлежат только одной проволоке, данный дефект суммарно соответствует одному обрыву
3. При уменьшении диаметра каната в результате поверхностного износа (рис.5) или коррозии (рис.6) на 7% и более по сравнению с номинальным диаметром канат подлежит браковке даже при отсутствии видимых обрывов проволок.
Рис. 5. Износ наружных проволок каната крестовой свивки:
- небольшие лыски на проволоках;
- увеличенная длина лысок на отдельных проволоках;
- удлинение лысок в отдельных проволоках при заметном уменьшении диаметра проволок;
- лыски на всех проволоках, уменьшение диаметра каната;

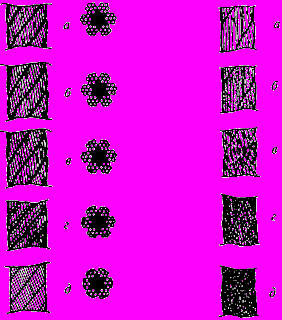

- интенсивный износ всех наружных проволок каната (уменьшение диаметра проволок на 40%)Рис. 6. Поверхностная коррозия проволок каната крестовой свивки:
- начальное окисление поверхности; - общее окисление noверхности; - заметное окисление; - сильное окисление; - интенсивная коррозия При уменьшении диаметра каната в результате повреждения сердечника - внутреннего износа, oбмятия, разрыва и т.п. (на 3% от номинального диаметра у некрутящихся канатов и на 10% у остальных канатов) канат подлежит браковке даже при отсутствии видимых обрывов проволок (рис.7).
Рис. 7. Местное уменьшение диаметра каната на месте разрушения органического сердечника
При наличии у каната поверхностного износа или коррозии проволок число обрывов как признак браковки должно быть уменьшено в соответствии с данными табл.2.
При уменьшении первоначального диаметра наружных проволок в результате износа (см. рис.5,
) или коррозии (см. рис.6, ) на 40% и более канат бракуется.Определение износа или коррозии проволок по диаметру производится с помощью микрометра или иного инструмента, обеспечивающего аналогичную точность.
При меньшем, чем указано в табл.1, числе обрывов проволок, а также при наличии поверхностного износа проволок без их обрыва канат может быть допущен к работе при условии тщательного наблюдения за его состоянием при периодических осмотрах с записью результатов в журнал осмотров и смены каната по достижении степени износа, указанной в табл.2.
