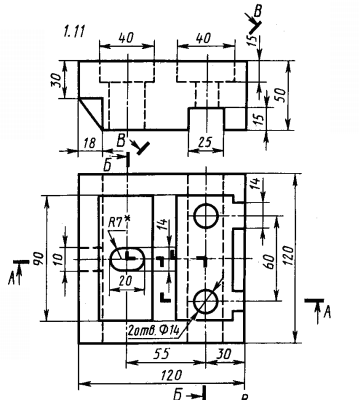

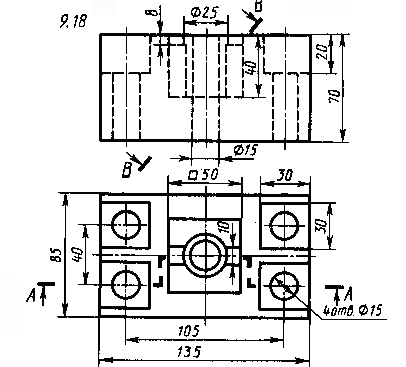

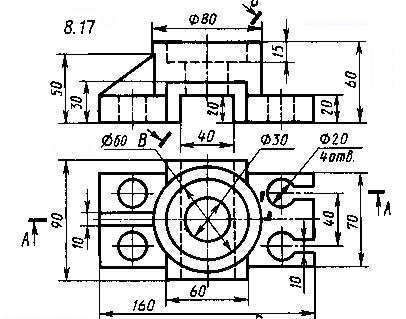

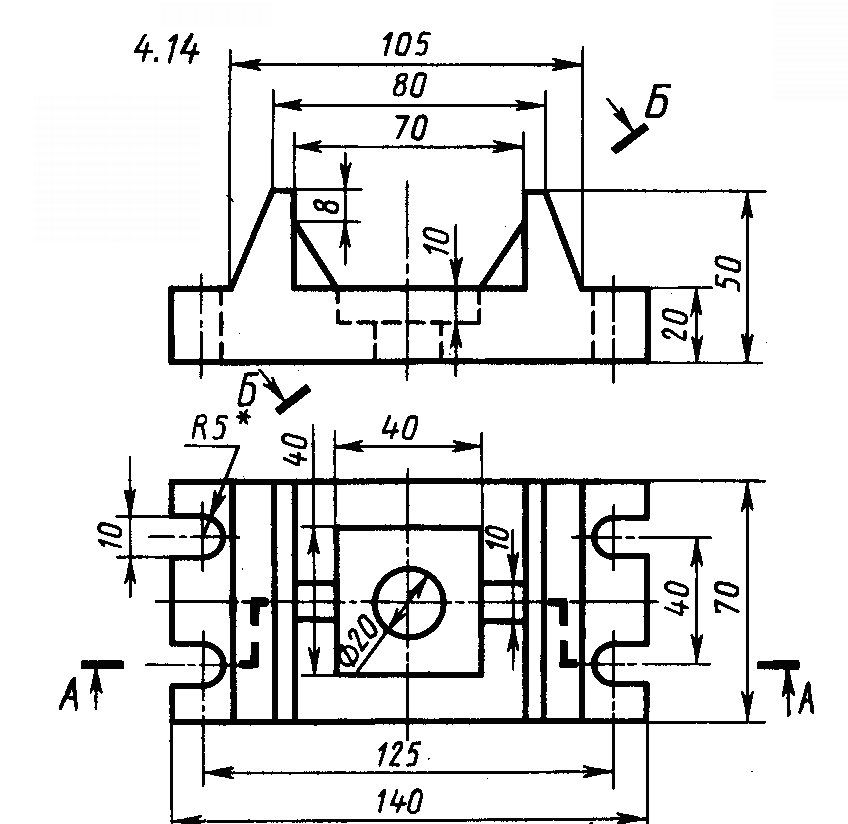

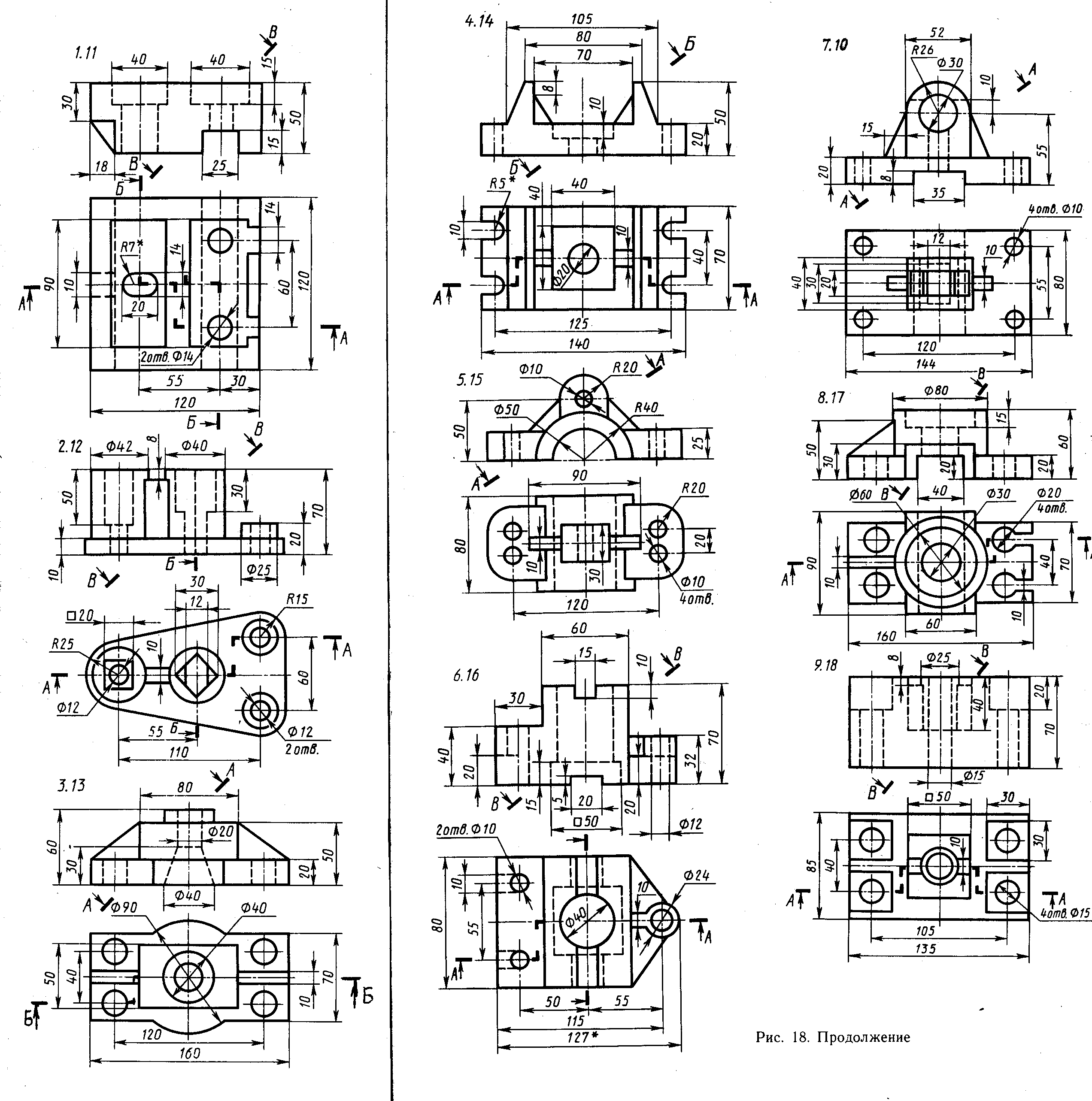

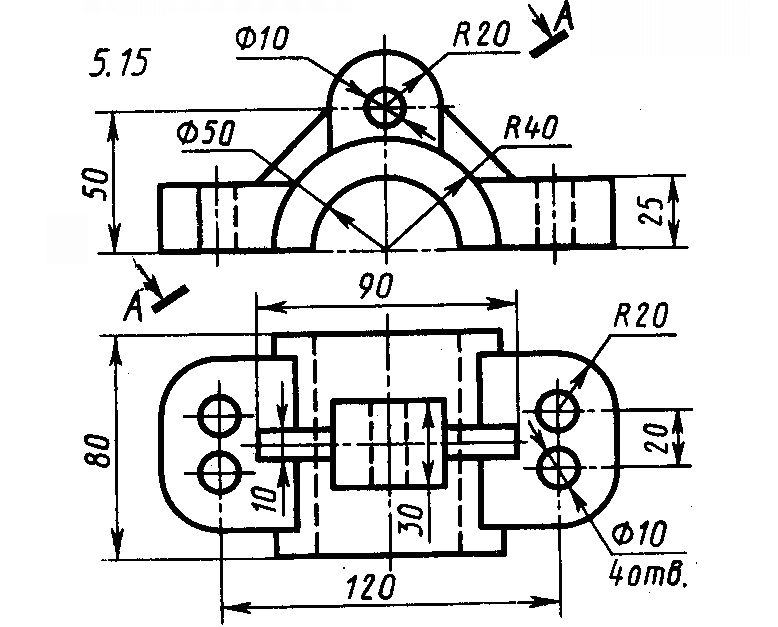

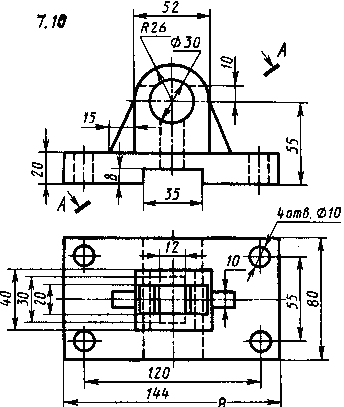

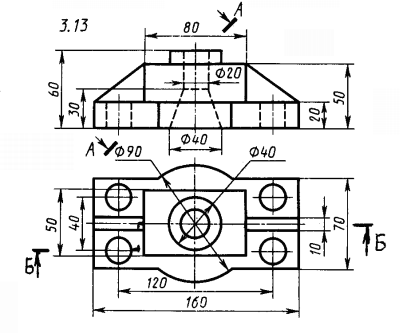

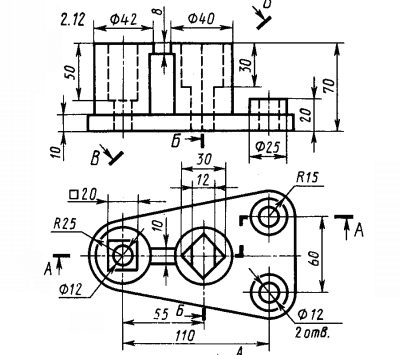

Индивидаульные задания к чертежу по теме 4.

Подобный материал:

ГОСУДАРСТВЕННЫЙ КОМИТЕТ РОССИЙСКОЙ ФЕДРАЦИИ

ПО РЫБОЛОВСТВУ

МУРМАНСКИЙ ГОСУДАРСТВЕННЫЙ ТЕХНИЧЕСКИЙ УНИВЕРСИТЕТ

(МГТУ)

Кафедра инженерной графики

НАЧЕРТАТЕЛЬНАЯ ГЕОМЕТРИЯ. ИНЖЕНЕРНАЯ ГРАФИКА.

Дополнения к методическим указаниям по начертательной геометрии и инженерной графике для студентов заочного факультета специальностей 240500 «Эксплуатация судовых энергетических установок», 101600 «Энергообеспечение предприятий», 150200 «Автомобили и автомобильное хозяйство», 240600 «Эксплуатация судового электрооборудования», 200700 «Радиотехника», 201300 «Транспортное радиооборудование», 271300 «Пищевая инженерия малых предприятий», 271200 «Технология продуктов общественного питания», 240200 «Судовождение», 271000 «Технология рыбы и рыбных продуктов».

г. Мурманск

2002 г.

Составители: Бранько Н.Е. доцент, зав. кафедрой инженерной графики;

Комарова С.П., ст. преподаватель;

Герасимова О.В., ст. преподаватель;

Шамрина О.П., ст. преподаватель;

Юлдашев Э.К., ст. преподаватель;

Григорьева О.П., ассистент;

Селякова Н.Ю., ассистент;

Червоняк Т.Ф., ассистент, той же кафедры.

Дополнения к методическим указаниям для студентов заочного факультета рассмотрены и одобрены на заседании кафедры инженерной графики от 8 октября 2002г., протокол №2.

Настоящая разработка является дополнением к методическим указаниям и контрольным заданиям для студентов – заочников инженерно – технических специальностей вузов по начертательной геометрии и инженерной графике, изданным в 2002г.

Согласно этим указаниям студент выполняет контрольные работы в объёме учебного плана специальности. В конце семестра проходит проверку знаний, умений, навыков и развития способности к представлению пространственных форм.

Объём контрольных работ, выполняемых студентами, отличается от объёма контрольных работ, представленных в методических указаниях.

1. РАСПРЕДЕЛЕНИЕ КОНТРОЛЬНЫХ РАБОТ

ПО КУРСАМ (СЕМЕСТРАМ) И ИТОГОВАЯ ФОРМА ПРОВЕРКИ ЗНАНИЙ

Номер специальности	Название специальности	Название изучаемой дисциплины	Курс/ Семестр	Номер контр. работы	Форма проверки знаний
240500	Эксплуатация судовых энергетических установок	Начертательная геометрия. Инженерная графика	1 /	1,2	Д/зачет
			2 /	3,4	Д/зачет
101600	Энергообеспечение предприятий	Начертательная геометрия. Инженерная графика	/ 2	1,2	Д/зачет
			/ 3	3,4	Д/зачет
150200	Автомобили и автомобильное хозяйство	Начертательная геометрия. Инженерная графика	1 /	1,2	Д/зачет
			2 /	3,4	Д/зачет
240600	Эксплуатация судового электрооборудования	Начертательная геометрия. Инженерная графика	1 /	1,2	Д/зачет
			2 /	3,5	Д/зачет
200700	Радиотехника	Начертательная геометрия. Инженерная графика	1 /	1,2	Д/зачет
				3,5	Д/зачет
201300	Транспортное радиооборудование	Начертательная геометрия. Инженерная графика	1 /	1,2	Д/зачет
				3,5	Д/зачет
271300	Пищевая инженерия малых предприятий	Начертательная геометрия. Инженерная графика	/ 1	2	Д/зачет
			/ 2	6	Д/зачет
271200	Технология продуктов общественного питания	Начертательная геометрия. Инженерная графика	/ 3	2	Д/зачет
			/ 4	6	Д/зачет
240200	Судовождение	Начертательная геометрия. Инженерная графика	1/	2	Д/зачет
				6	Д/зачет
271000	Технология рыбы и рыбных продуктов	Начертательная геометрия. Инженерная графика	2/	2,6	Д/зачет

2. НОМЕРА ЗАДАЧ И ТЕМЫ, ВХОДЯЩИЕ В КОНТРОЛЬНЫЕ РАБОТЫ ПО «МЕТОДИЧЕСКИМ УКАЗАНИЯМ И КОНТРОЛЬНЫМ ЗАДАНИЯМ»

Номер Контр. работы	Номера задач и тем, входящих в контрольную работу	Примеры выполнения	Примечание
1	Задачи: 1, 2, 3, 4, 6	Рис. 1, 2, 3, 4	Обводить построения цветной пастой не обязательно. Выполнять чертежи-задания на кальку не следует.
2	Задачи: 7, 8, 9, 11, 12	Рис. 5, 6, 7, 8
3	Темы: 3, 4, 7, 8, 9	Рис. 15, 16, 17, 35, 44, 49	По теме 9 выполнить два эскиза деталей вместо указанных трех, без эскиза шестерни и чертежа детали с аксонометрическим изображением. Работа на рецензирование сдаётся с двумя деталями к теме 9.
4	Тема 11 (6-8 чертежей деталей с выполнением аксонометрии одной детали)	В указанной литературе методических указаний и контрольных заданий, а также на стенде кафедры.	Задание на деталирование выдаётся деканатом после получения положительной рецензии на контрольную работу №3. Работа на рецензирование высылается вместе с заданием на деталирование.
5	Тема 11 (3 чертежа деталей с выполнением аксонометрии одной детали)	В указанной литературе методических указаний и контрольных заданий, а также на стенде кафедры.	Выполняются рабочие чертежи трёх (не 6-8ми) деталей с аксонометрическим изображением одной из отмеченных в задании, выдаваемом деканатом после получения положительной рецензии на контрольную работу №3. Работа на рецензирование высылается вместе с заданием на деталирование.
6	Темы 3, 7, 9, 11 ( 3 чертежа деталей с выполнением аксонометрии одной детали)	Рис.15,35,49	По теме 9 выполнить два эскиза деталей вместо указанных трех, без эскиза шестерни и чертежа детали с аксонометрическим изображением. Работа на рецензирование сдаётся с двумя деталями к теме 9 и с заданием на деталирование к теме 11.

3. Общие требования к выполнению контрольных работ.

Все чертежи и эскизы необходимо оформить в соответствии со стандартами Единой конструкторской документации, введённой с 1 января 1971г.

При использовании литературы по черчению, изданной до 1971 года, необходимо учитывать, что она базируется на устаревших положениях стандартов.

Чертежи следует выполнять карандашом на листах чертёжной бумаги формата, рекомендованного методическими указаниями и ГОСТ 2.301-68.^* При выполнении чертежей следует пользоваться основными форматами: А4, А3, А2, А1. При выполнении чертежей деталей несложной конфигурации и небольших размеров может быть использован формат А5 (148 ^x 210мм), а в некоторых случаях дополнительные форматы, приведённые в табл.2 ГОСТ 2.301- 68^*.

Чертежи, эпюры следует оформить рамкой и основной надписью по ГОСТ 2.104-68^*(см. приложение 3). Они должны отличаться выразительностью, чётким и аккуратным оформлением.

В основной надписи чертежа (графа 2) и графе 26 указывают обозначение документа. В графе 26 обозначение документа, повёрнутое на 180⁰ для формата А4 и для формата больше А4 при расположении основной надписи вдоль длинной стороны листа и 90⁰ для форматов больше А4,при расположении основной надписи вдоль короткой стороны листа. В учебных чертежах обозначение документа необходимо составлять так:

1)шифр студенческого билета;

2)номер работы;

3)номер варианта (сумма двух последних цифр шифра);

4)номер задачи;

5)шифр документа (для пояснительной записки ПЗ).

Например: ЭП-01539. 01. 12. 01.

При заполнении графы 32 основной надписи необходимо обозначение основного формата или дополнительного (включающего обозначение основного формата и его кратности согласно таблицы 2 ГОСТ 2.301-68*). На всех листах работы следует применять основную надпись формы 1. При этом все надписи и обозначения должны выполняться по ГОСТ 2.304-81 «Шрифты чертёжные».

Каждый эпюр сопровождается пояснительной запиской, которая выполняется на листах писчей бумаги (или развёрнутых тетрадных листах в клетку) только формата А4 и основной надписью по форме 2а (185 ^x 15 мм) - ГОСТ 2.104-68*. В записке необходимо кратко изложить план решения и последовательность графических построений. Листы пояснительной записки при брошюровании должны предшествовать чертёжному листу с задачей.

В задаче 4 контрольной работы 1 для решения необходимо предварительно вычертить исходные данные (пирамиды и призмы отдельно после решения задачи 3) на одном листе с выполнением развёрток и всеми дополнительными построениями для них. При этом необходимо учесть, что линии сгиба на развёртках изображаются штрих-пунктирной с двумя точками тонкой линией согласно ГОСТ 2.303-68*.

При выполнении контрольных работ, начиная с темы 3, необходимо применять изменения в ГОСТ 2.305-68 «Изображения-виды, разрезы, сечения», утверждённые и введённые в действие Постановлением Государственного комитета СССР по стандартам с 01.01.1990 года (см. раздел «V» данного пособия).

В эскизах деталей и рабочих чертежей деталей (контрольные работы № 3,4,5,6) при необходимости выполнения проточек для резьбы следует применять выносные элементы и размеры их согласовывать с ГОСТом 10549-80 или СТ СЭВ 215-75.

Выносные элементы оформлять надписью по типу: А (увеличено) в соответствии с принятым обозначением места, отмеченного на виде, разрезе или сечении.

Титульный лист контрольной работы выполняется на листе формата А4 чертёжным шрифтом и содержит наименование учебного заведения, факультета, кафедры; наименования дисциплины; номер контрольной работы; шифр студенческого билета; фамилию, инициалы, домашний адрес (см. приложение 1).

Отсылать или сдавать контрольную работу на рецензирование по частям не допускается. Титульный лист и комплект чертежей (а также пояснительные записки), входящих в данную контрольную работу, необходимо сброшюровать, предварительно сложив листы до формата А4 (см. схему складывания чертежей, приложение 2).

В сброшюрованном виде контрольная работа сдаётся или пересылается по почте на факультет. После рецензирования контрольную работу вместе с рецензией возвращают студенту.

Замечания рецензента на чертежах и в пояснительной записке нельзя стирать: они должны оставаться до предъявления работ на экзамене или зачёте.

На повторное рецензирование нужно высылать работу полностью вместе со всеми предыдущими резензиями на данную контрольную работу. Сдавать или отсылать на рецензирование сразу несколько контрольных работ не разрешается. Не дожидаясь ответа рецезента на первую работу, необходимо приступить к изучению последующих тем курса. После получения контрольной работы с резолюцией «к защите» следует внимательно ознакомиться с замечаниями рецензента, внести исправления и дополнения в контрольную работу. Если требуется, необходимо повторить рекомендуемый теоретический материал и только после этого приступить к выполнению следующей контрольной работы.

Каждая контрольная работа студентом должна быть защищена у преподавателя-рецензента на кафедре в течение учебного года или в годовую лабораторно-экзаменационную сессию с получением записи «защищено». Контрольные работы должны выполняться и представляться на рецензирование в сроки, указанные в учебном графике.

4.Дополнительные работы для допуска к повторной сдаче экзамена (зачёта).

ри получении неудовлетворительной оценки на экзамене (зачёте) экзаменатор определяет объём дополнительной работы, которая также сдаётся на рецензирование. Если при собеседовании выясняется, что работы выполнены несамостоятельно, представленные работы аннулируются и студенту выдаётся новое задание. Кафедра сообщает об этом в деканат факультета.

5.Изменения к ГОСТ 2.305-68 единая система конструкторской документации «изображения-виды, разрезы, сечения».

В каком месте	напечатано	Должно быть
Пункт 1. 7. Чертёж 7	А-А развёрнуто	А-А

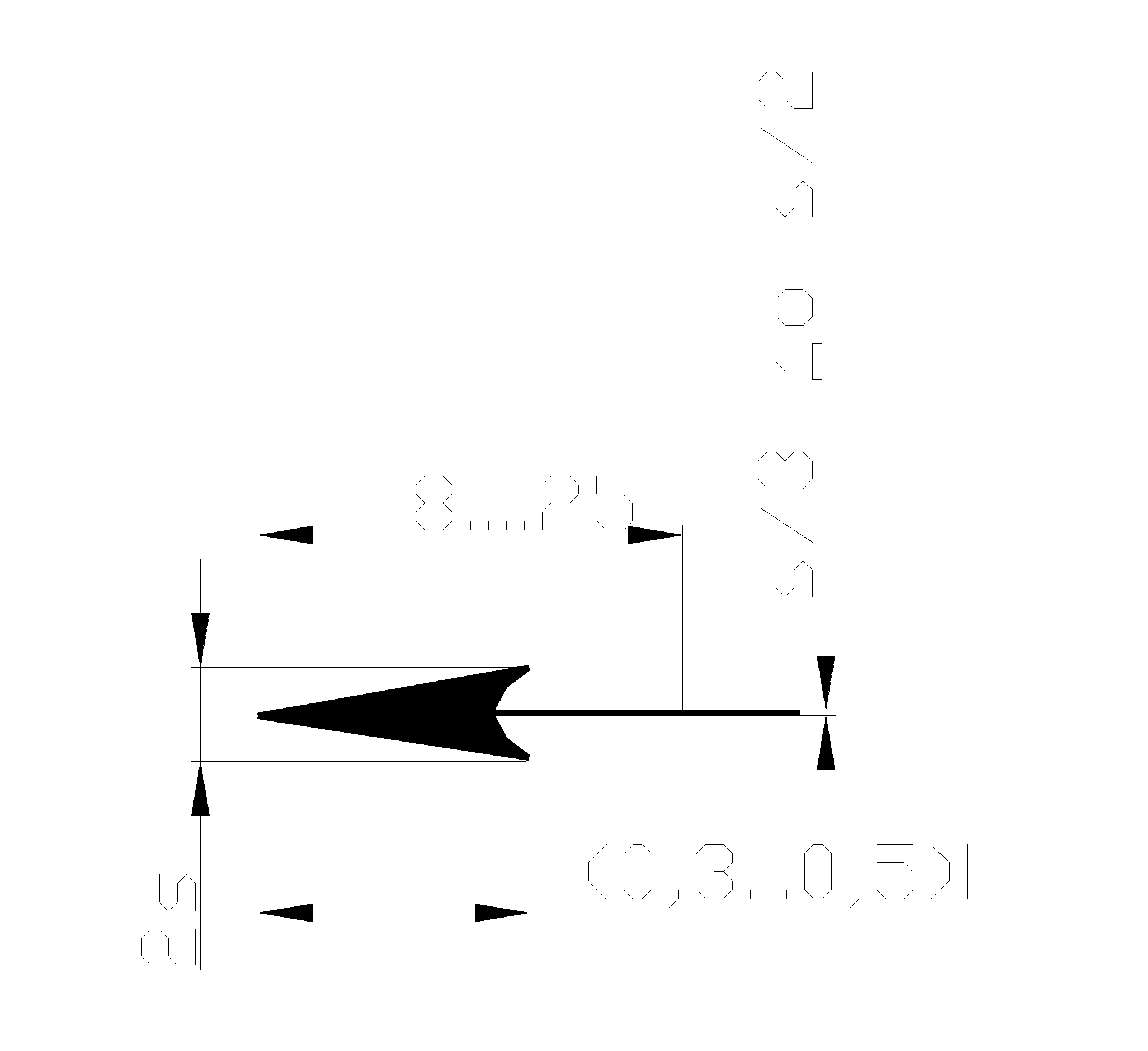

Пункт 2. 2. Первый и второй абзацы	2. 2. Если виды сверху, слева, справа, снизу, сзади не находятся в непосредственной проекционной связи с главным изображением (видов или разрезов, изображенных на фронтальной плоскости проекций), то они должны быть отмечены на чертеже надписью по типу “Вид Д” (чертёж 8). Направление взгляда должно быть указано стрелкой, обозначенной прописной буквой	2. 2. Если виды сверху, слева, справа, снизу, сзади не находятся в непосредственной проекционной связи с главным изображением (видов или разрезом, изображенным на фронтальной плоскости проекций), направление проектирования должно быть указано стрелкой около соответствующего изображения. Над стрелкой и полученным изображением (видом) следует нанести одну и ту же прописную букву (чертёж 8).
Чертежы 8, 9, 10, 12, 13, 15, 16,18, 19, 20, 33, 35, 37, 38, 53, 58, 59, 61.	А-А Б-Б В-В Вид Б Вид Г Вид Д	А-А Б-Б В-В Б Г Д
Пункт 2.4. Первый абзац.	2. 4. Дополнительный вид должен быть отмечен на чертеже надписью типа “Вид Б”…	2. 4. Дополнительный вид должен быть отмечен на чертеже прописной буквой…
Пункт 2.5. Второй абзац	Дополнительный вид допускается повёртывать, но с сохранением, как правило, положения, принятого для данного предмета на главном изображении при этом к надписи должно быть добавлено слово “повёрнуто” (чертёж 12).	Дополнительный вид допускается повёртывать, но с сохранением, как правило, положения, принятого для данного предмета на главном изображении при этом обозначение вида должно быть дополнено условным графическим обозначением . При необходимости указывают угол поворота (чертёж 12).
Чертёж 12.	Вид Б повёрнуто	Б 135⁰
Чертёж 14.
Чертёж 15	Г-Г повёрнуто	Г-Г
Пункт 3. 10. Второй абзац.	В последнем случае к надписи должно быть добавлено слово “повёрнуто” (разрез Г-Г, чертёж 15).	В последнем случае к надписи должно быть добавлено условное графическое обозначение (разрез Г-Г, чертёж 15).
Пункт 4. 5. Второй абзац.	Если при этом секущие плоскости направлены под различными углами, то надпись “повёрнуто” .	Если при этом секущие плоскости направлены под различными углами, то условное графическое обозначение не наносят.
Чертёж 34.	А-А повёрнуто.	А-А
Пункт 5. 2.	При применении выносного элемента соответствующее место отмечают на виде, разрезе или сечении замкнутой сплошной тонкой линией-окружностью, овалом и т.п. с обозначением римской цифрой порядкового номера выносного элемента на полке линии-выноски. У выносного элемента следует указывать цифру и масштаб по типу:	При применении выносного элемента соответствующее место отмечают на виде, разрезе или сечении замкнутой сплошной тонкой линией-окружностью, овалом и т.п. с обозначением выносного элемента прописной буквой или сочетанием прописной буквы с арабской цифрой на полке линии-выноски. Над изображением выносного элемента указывают обозначение и масштаб, в котором он выполнен (чертёж 39).
Чертёж 39.	I	А А (2:1)

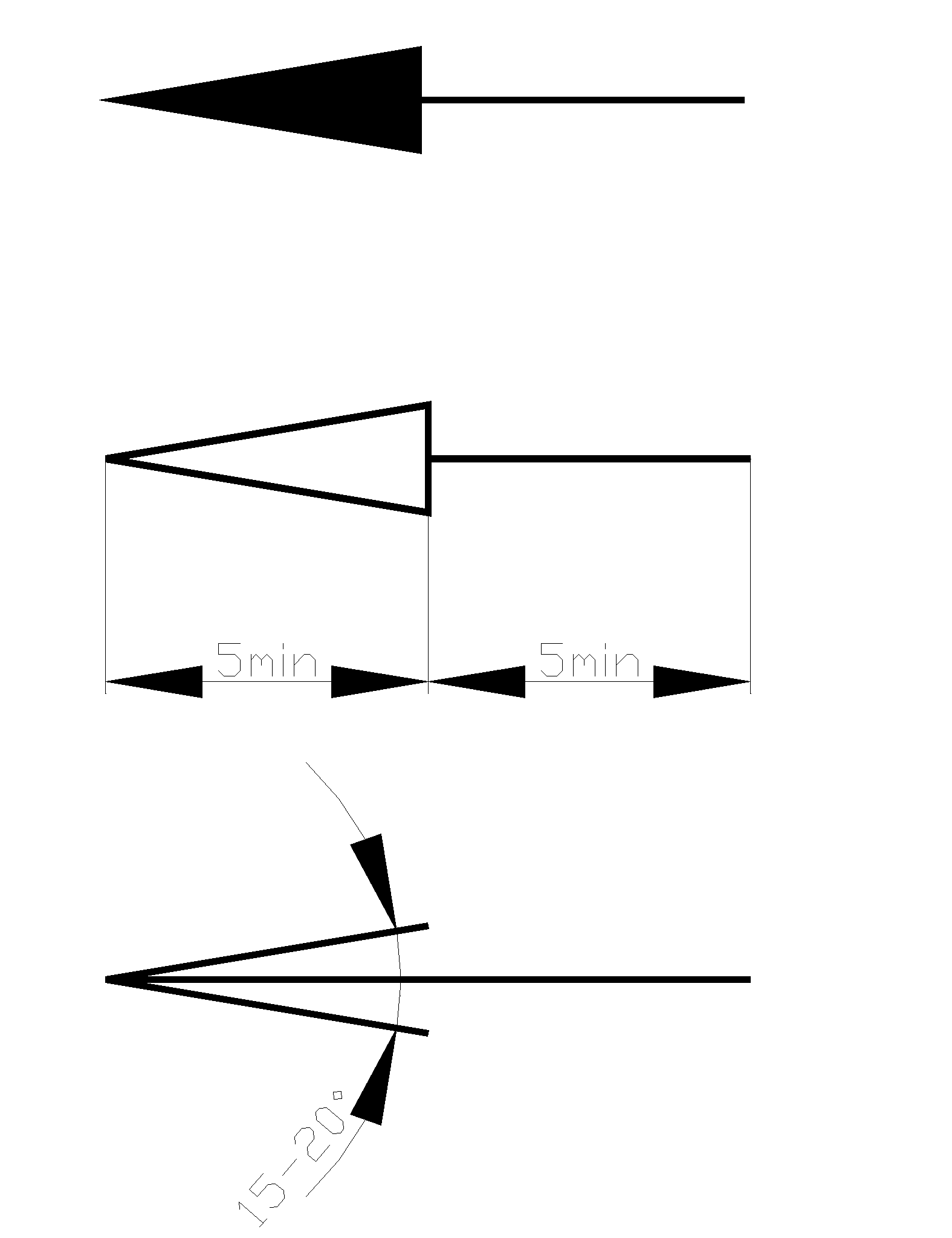

Пункт 6. 14. (ранее этот пункт отсутствовал). Чертёж 62. (ранее этот чертёж отсутствовал). Чертёж 63. (ранее этот чертёж отсутствовал).		6. 14. Условное графическое обозначение “повёрнуто» должно соответствовать чертежу 62, и “развёрнуто» - чертёж 63. 5min 5min
