ФЕДЕРАЛЬНОЕ АГЕНСТВО ПО ОБРАЗОВАНИЮ


ГОСУДАРСТВЕННОЕ ОБРАЗОВАТЕЛЬНОЕ УЧРЕЖДЕНИЕ ВЫСШЕГО ПРОФЕССИОНАЛЬНОГО ОБРАЗОВАНИЯ


РОССИЙСКИЙ ГОСУДАРСТВЕННЫЙ УНИВЕРСИТЕТ НЕФТИ И ГАЗА

им. И.М.ГУБКИНА


Ю.И. Брагин, Г.П. Кузнецова


ПРОГРАММА И МЕТОДИЧЕСКИЕ УКАЗАНИЯ

ПО УЧЕБНО-ПРОИЗВОДСТВЕННОЙ

ПРОМЫСЛОВО-ГЕОЛОГИЧЕСКОЙ ПРАКТИКЕ


МОСКВА, 2011г.

ФЕДЕРАЛЬНОЕ АГЕНСТВО ПО ОБРАЗОВАНИЮ


ГОСУДАРСТВЕННОЕ ОБРАЗОВАТЕЛЬНОЕ УЧРЕЖДЕНИЕ ВЫСШЕГО ПРОФЕССИОНАЛЬНОГО ОБРАЗОВАНИЯ


РОССИЙСКИЙ ГОСУДАРСТВЕННЫЙ УНИВЕРСИТЕТ НЕФТИ И ГАЗА

им. И.М.ГУБКИНА


Ю.И. Брагин, Г.П. Кузнецова


ПРОГРАММА И МЕТОДИЧЕСКИЕ УКАЗАНИЯ

ПО УЧЕБНО-ПРОИЗВОДСТВЕННОЙ

ПРОМЫСЛОВО-ГЕОЛОГИЧЕСКОЙ ПРАКТИКЕ


для студентов специализации «Геология нефти и газа»

направления «Прикладная геология»


МОСКВА, 2011г.


УДК 553.98.048

Программа по учебно-производственной промыслово-геологической практике. Методические указания. /Сост. профессор Брагин Ю.И., доцент Кузнецова Г.П., М. Нефть и газ, 2011г./

Предназначена для студентов III курса специализации «Геология нефти и газа» направления «Прикладная геология» и является одним из важнейших разделов структуры ООП по профилю подготовки «Нефтегазопромысловая геология». Учебная практика ориентирована на выработку профессиональных знаний и умений и практических компетенций обучающихся.


Издание подготовлено на кафедре Промысловой геологии нефти и газа с учетом требований ФГОС3 и в соответствии с программой ООП ВПО.


Рецензент д-р г.-м.н., профессор И.П. Чоловский


РГУ нефти и газа им. И.М. Губкина, 2011г.


Повышение качества подготовки специалистов с учетом достижений научно-технического прогресса промысловой геологии нефти и газа в значительной степени должно достигаться путем повышения уровня практической подготовки студентов.

В соответствии с типовым учебным планом учебная производственная промыслово-геологическая практика проводится по окончании VI-го семестра.

Практика организуется кафедрой Промысловой геологии нефти и газа на различных производственных предприятиях и в научных организациях страны и проводится для студентов специализации «Геология нефти и газа» и направления «Прикладная геология».

1. Цели, задачи и организация практики.

   1. Цель практики – приобретение студентами навыков работы по комплексу деятельности промыслового геолога на производстве или при выполнении научных исследований, направленных на геологическое обеспечение процессов разработки нефтяных и газовых залежей, в том числе бурения, эксплуатации, капитального ремонта, гидродинамических и геофизических исследований добывающих и нагнетательных скважин, контроля и регулирования внутрипластовых процессов. Закрепление знаний и умений, приобретенных студентами в результате освоения теоретических курсов специальных дисциплин, выработка практических навыков, комплексное формирование общекультурных и профессиональных компетенций.

   2. В процессе прохождения практики решаются следующие задачи.


Практические задачи – ознакомление с деятельностью предприятия или научно-исследовательской организации; изучение конкретных вопросов, решаемых промыслово-геологической службой предприятия и научной лабораторией; участие в проведении различных геолого-технических операций при эксплуатации скважин; овладение навыками составления геолого-промысловой документации, научного обобщения первичных промысловых данных; ознакомление с мероприятиями по технике безопасности, охране недр и окружающей среды при разработке нефтяных и газовых месторождений. Закрепление, углубление и конкретное приложение теоретических знаний, полученных при изучении базовых геологических дисциплин.

Научные (технические) задачи - изучение промыслово-геологических особенностей месторождения, на базе которого проводится практика, и принципов его разработки; приобретение практических навыков, путем непосредственного участия (по возможности на одном из рабочих мест) в основных разделах должностных лиц (промысловый геолог, техник-геолог, техник по добыче, оператор по исследованию скважин и т.п.); выбор объекта для курсового проектирования; сбор, систематизация и обработка фактического материала по конкретной залежи УВ для последующей работы над курсовыми проектами в VII семестре по Нефтегазопромысловой геологии и в VIII семестре по Подсчету запасов нефти и газа., используя первичную документацию и годовые отчеты предприятия, материалы по подсчету запасов и проектированию разработки.

Учебные задачи – получение знаний по сугубо практическим вопросам дисциплины «Нефтегазопромысловая геология», не излагаемым на лекциях, приобретение навыков, способствующих лучшему усвоению в последующем дисциплин специальности.

Общественные задачи - участие в общественной жизни коллектива предприятия, проведение агитационной работы с местной молодежью с целью популяризации РГУ нефти и газа им. И.М. Губкина.

3. Организация практики.


Практика проводится на нефтедобывающих предприятиях и в научно-исследовательских организациях России согласно договорам, заключенным между Университетом и производственными предприятиями нефтегазовой отрасли. Основными местами практики являются районы Западной Сибири, Татарстана, Удмуртии, Республики Коми, Северного Кавказа, Москвы и др.

Студенты проходят практику в течение 5 недель.

Практика, в основном, носит ознакомительный характер. По возможности, студенты участвуют кратковременно в производственных промыслово-геологических процессах в качестве стажеров или на штатных рабочих местах.

Непосредственное руководство практикой осуществляется геологическим отделом нефтедобывающего предприятия или научно-исследовательской организации (назначается специалист – научный руководитель студента). Студенты, проходящие учебно-производственную промыслово-геологическую практику, знакомятся с соответствующими вопросами по литературе и фондовыми материалами.

Методически особенно важна роль обзорных лекций, которые проводят руководители предприятия или его ведущие специалисты. Эти лекции позволяют студентам уже в начале практики получить цельное представление о современном состоянии геологоразведочных работ в районе практики, особенности его геологического строения и нефтегазоносности, нерешенных и первоочередных задачах, стоящих перед предприятием, ведущим поиски, разведку и разработку скоплений нефти и газа. При наличии в местах практики вычислительных центров организуются практические занятия для студентов по ознакомлению их с программными продуктами для геолого-гидродинамического моделирования и расширения навыков работы с современной электронно-вычислительной техникой.

Пользуясь помощью руководителя практики, студенты должны проявлять максимум инициативы при решении вопросов выезда к производственным объектам, общения с местными специалистами, при сборе материалов и т.д. При желании студента, особенно в случае его работы на штатном месте, он может продлить пребывание на практике в счет времени каникул.

1.4. Подготовка к выезду на практику.

При подготовке к выезду на практику студент обязан:

• своевременно пройти медицинский осмотр и инструктаж по технике безопасности;

• принять участие в инструктивном собрании, проводимом кафедрой промысловой геологии нефти и газа перед выездом на места практики;

• получить необходимую для прохождения практики документацию – настоящую программу практики (у научного руководителя или в библиотеке университета), путевку и справку-допуск;

• встретиться с преподавателем – научным руководителем по курсовому проектированию, получить задание на проектирование и рекомендации по сбору материалов;

• получить в библиотеке Методические указания по курсу «Промысловая геология» и «Подсчет запасов нефти и газа».


2.Содержание практики.

На практике студенты должны изучить следующие основные темы и осветить их в соответствующих разделах отчета по практике.

2.1. Геологические особенности строения месторождения и особенности системы разработки основной залежи.

Используя фондовые и опубликованные материалы, беседы с руководителями практики и другими специалистами, студенты знакомятся с историей разведки и разработки месторождения, с основными особенностями его геологического строения, физическими свойствами пород-коллекторов, нефтегазоносностью и водоносностью разреза, с принятыми вариантами системы мероприятий по контролю и регулированию разработки.

2.2. Геологический контроль за процессом бурения.

Студенты знакомятся с буровым и лабораторным оборудованием; с отбором и первичной регистрацией керна и шлама, а также образцов пород, отобранных боковым грунтоносом; с контролем за параметрами бурового раствора; присутствуют на буровой при вскрытии продуктивных пластов, спуске и цементаже обсадных колонн, перфорации, освоении скважины; изучают причины осложнений при бурении и методы борьбы с ними.

2.3. Геофизические исследования скважин (ГИС).

Студенты знакомятся с организационной структурой промыслово-геофизической службы, технической оснащенностью промыслово-геофизических партий, изучают применяемый в районе комплекс ГИС для исследования геологического разреза скважин, а также для контроля за разработкой месторождения; знакомятся с порядком взаимодействия нефтегазодобывающего предприятия с геофизическими подразделениями, с проведением исследований в бурящихся, действующих и наблюдательных скважинах; участвуют в первичной обработке (интерпретации) промыслово-геофизических данных; знакомятся с автоматизированной системой обработки геофизических данных.

2.4. Эксплуатация добывающих скважин.

Студенты знакомятся со способами эксплуатации, замеров дебитов жидкости и газа, определения обводненности скважин и газового фактора; выявляют геологические факторы, влияющие на работу скважин, на обводнение, отложение парафина и других веществ, образование песчаных пробок и др.; знакомятся с применяемыми способами повышения продуктивности скважин, с подземным и капитальным ремонтом скважин.

2.5. Поддержание пластового давления.

Студенты знакомятся с реализуемой системой и разновидностью метода заводнения; осматривают объекты подготовки воды для закачки в пласты, оборудование кустовой насосной станции и нагнетательных скважин; участвуют в контроле за давлением и приемистостью скважин. Выявляют причины снижения приемистости скважин, знакомятся с применяемыми способами увеличения приемистости.

2.6. Геолого-промысловые исследования для контроля за разработкой.

Студенты знакомятся со структурой ЦНИИПРа, задачами лаборатории промысловой геологии, глубинными приборами для контроля за работой пластов в скважине – расходомерами, манометрами, пробоотборниками, оборудованием и работой спецстанций для исследования скважин, знакомятся с применяемым комплексом и программой гидродинамических исследований; участвуют в гидродинамических исследованиях добывающих и нагнетательных скважин, обработке данных исследований; осваивают методы обобщения данных контроля и построения модели залежи, учатся выявлять достоинства и недостатки в разработке залежи.

2.7. Организация геологической службы нефтегазодобывающего предприятия.

Студенты знакомятся со структурой и с работой геологической службы предприятия, взаимодействием ее с технологическими и техническими службами по разработке месторождений, а также с подразделениями, ведущими поисково-разведочные работы.


2.8. Охрана недр и окружающей среды.

Студенты знакомятся с комплексом мероприятий, применяемых на предприятии для охраны недр и окружающей среды при проведении всех видов работ на месторождении.

3. Сбор промыслово-геофизических материалов и данных для курсовых проектов.

Материалы и данные для курсовых проектов по промысловой геологии и подсчету запасов студенты собирают по небольшой залежи или небольшому участку крупной залежи, но не менее, чем по 15-20 скважинам. Для курсовых проектов собираются первичные исходные материалы и данные по каждой их скважин. Перечень материалов и данных и требования и их сбору изложены в заключительном разделе Методических указаний, а также в методическом руководстве по курсовому проектированию «Нефтепромысловая геология», которые следует изучить перед отъездом на практику.

4. Отчетность и подведение итогов практики.

На основании опыта, полученного в процессе производственной практики, личных наблюдений и знакомства с фондовыми и литературными материалами студент на месте пишет отчет, который должен содержать следующие разделы:

Введение. Указывается цель и задачи производственной практики; указываются предприятие, срок и рабочее место, на котором студент проходил практику.

Глава I. Общие сведения о районе работ. Указывается географическое и административное положение района, где проходила производственная практика. Характер рельефа местности, речная сеть, населенные пункты, пути сообщения и т.д.

Глава II. Геолого-промысловая характеристика продуктивных пластов и условия залегания в них нефти, газа и воды. В главе дается характеристика продуктивных пластов, их коллекторских свойств по данным керна, промыслово-геофизических и промысловых исследований. Описание условий залегания нефти, газа и воды в ловушках; характеристика начальных и текущих пластовых давлений и температур, приводятся сведения о режиме работы залежи.

Глава III. Способы эксплуатации скважин, применяемые на нефтяном промысле и установление оптимального режима их работы.

В главе приводится описание способов эксплуатации скважин, применяемых на промысле, и их наземного и подземного оборудования. Дается изложение цикла исследований по установлению оптимального режима работы скважин (динамография, определение дебитов скважин, газового фактора, использование данных о величинах пластового давления и динамики их изменения, установление коэффициентов продуктивности, геологический контроль при бурении скважин, контроль за разработкой месторождения).

Глава IV. Характеристика осуществляемой системы разработки. Дается описание осуществляемой системы разработки.

Глава V. Методы воздействия на пласт. Дается описание применяемых методов интенсификации добычи, а также мероприятий по поддержанию пластового давления, методы воздействия на призабойную зону. Глава иллюстрируется таблицами и картами.

Глава VI. Охрана недр. Методы и правила закрытия воды, капитальный ремонт скважин (изоляционные работы), подземный ремонт скважин. Меры борьбы с обводнением. Контроль обводнения.

Глава VII. Организация геологической службы в нефтегазопромысловом управлении или УБР.

Заключение. Дается краткое резюме изложенного в отчете материала.

В конце отчета приводится список использованной фондовой литературы.


Каждый студент, прошедший производственную практику, по возвращении в Университет в установленные сроки представляет отчет по практике и собранные материалы для курсового проектирования назначенному кафедрой руководителю. На основании этих документов научный руководитель принимает решение о зачете (или незачете) практики.

Студент согласовывает с преподавателем – научным руководителем порядок работы по обобщению материалов для курсового проектирования, график работы над курсовым проектом и срок его защиты.

5. Компетенции студента, формируемые в результате прохождения учебно-производственной промыслово-геологической практики.

В результате прохождения данной учебной практики обучающийся должен приобрести следующие универсальные и профессиональные компетенции:

а) общекультурные компетенции:

• обобщать, анализировать, воспринимать информацию, ставить цели и выбирать пути их достижения;

• быть готовым к кооперации с коллегами, работе в коллективе;

• использовать нормативные правовые документы в своей деятельности;


б) профессиональные компетенции:

• самостоятельно приобретать с помощью информационных технологий и использовать в практической деятельности новые знания и умения;

• демонстрировать понимание значимости своей будущей специальности, стремление к ответственному отношению к своей трудовой деятельности;

• понимать сущность и значение информации в развитии современного информационного общества, сознавать опасности и угрозы, возникающие в этом процессе, соблюдать основные требования информационной безопасности, в том числе защиты государственной тайны;

• применять основные методы, способы и средства получения, хранения и обработки информации, навыки работы с компьютером как средством управления информацией;

• использовать теоретические знания при выполнении производственных, технологических и инженерных исследований в соответствии со специализацией;

• проводить геологические наблюдения и осуществлять их документацию на объекте изучения;

• осуществлять привязку своих наблюдений на местности, составлять схемы, карты, планы, разрезы геологического содержания;

• применять правила обеспечения безопасности технологических процессов, а также персонала при проведении работ в полевых условиях, на горных предприятиях, промыслах и лабораториях;


По окончании прохождения учебной промыслово-геологической практики обучающийся должен демонстрировать следующие результаты образования:

1. Знать:

• требования техники безопасности при проведении геологоразведочных работ и промыслово-геологических исследований скважин;

• значение, структуру и основные функции промыслово-геологической службы нефтегазодобывающего предприятия или научно-исследовательской организации;

• геологические особенности строения месторождения и реализации системы разработки основной залежи;

• процесс бурения и геологический контроль за ним;

• организационную структуру промыслово-геофизической службы, применяемый в районе комплекс ГИС, способы первичной интерпретации данных ГИС, систему автоматизированной обработки геофизических данных;

• особенности реализуемой системы поддержания пластового давления, применяемые способы увеличения приемистости нагнетательных скважин;

• назначение геолого-промысловых скважин и пластов, применяемые приборы и спецоборудование для исследования скважин, методику обработки получаемых данных, технику безопасности при исследовании скважин;

• геологические условия применения различных методов увеличения производительности скважин;

• комплекс мероприятий, применяемых в НГДУ для охраны недр и окружающей среды при проведении всех производственных работ на месторождении.


2. Уметь:

• описать структуру и основные функции промыслово-геологической службы предприятия, взаимодействие ее с техническими службами и подразделениями, ведущими поисково-разведочные и эксплуатационные работы;

• объяснить значение и необходимость получения разнообразной геолого-промысловой информации о геологическом строении месторождения и особенностях системы ее разработки;

• использовать методику сбора и обработки, первичных геолого-промысловых данных о геологических особенностях и реализации системы разработки месторождения;

• составлять необходимую геологическую документацию по основным производственным и технологическим процессам;

• интерпретировать комплекс ГИС и выполнять отдельные элементы автоматизированной обработки геофизических данных;

• выявлять достоинства и недостатки реализуемой системы поддержания пластового давления, определять качество нагнетаемой воды, анализа глубинных проб пластовых флюидов;

• использовать методы обобщения данных мониторинга и построения динамической модели залежи;

• обосновывать режим работа скважин, выявлять геологические факторы, приводящие к снижению продуктивности скважин.


3. Владеть:

• навыками применения на практике знаний, полученных во время теоретического обучения и прохождения учебной практики;

• сведениями о промыслово-геологической характеристике месторождения и района, где проводится практика, основных особенностях разработки месторождений района;

• знаниями о комплексе исследований при геологическом мониторинге бурения скважин;

• методологическими основами получения, обработки и использования данных промыслово-геологических исследований действующих скважин;

• задачами и методами регулирования процесса разработки и методическими приемами оценки эффективности выполняемых мероприятий;

• экологическими требованиями по охране недр и окружающей среды.


6. Образовательные, научно-исследовательские и научно-производственные технологии, используемые на учебно-производственной геолого-промысловой практике.

В процессе проведения учебной практики применяются, в основном, стандартные образовательные и научно-производственные технологии в форме лекционных и семинарских занятий.

Студенты проходят практику, как на оплачиваемых рабочих местах, так и в качестве дублеров, выполняя функции различных должностных лиц промыслово-геологической службы предприятия (промысловый геолог, техник-геолог, оператор по исследованию скважин и.т.п.), получая тем самым производственное обучение.

Непосредственное производственное обучение осуществляется геологическим отделом НГДУ или научно-исследовательской организации, в лице квалифицированного инженера-геолога, которые осуществляет повседневный контроль за выполнением программы практики. Кроме того, для оказания учебно-методической помощи обучающимся кафедра направляет по месту прохождения практик ведущих преподавателей. Практика носит ознакомительный характер и включает в себя ознакомительные лекции, беседы, производственные экскурсии в различные подразделения НГДУ, в научно-исследовательские организации, в вычислительный центр НГДУ, на объекты, имеющие отношение к профессии геолога вообще и геолога нефтегазового профиля в частности. К ним следует отнести помещение обнажений, рудников, геологических природно-охранных объектов, музеев нефти, кернохранилищ, аналитических лабораторий и др. Эти экскурсии и помещения в совокупности должны быть направлены на повышение профессионального уровня и общей эрудиции выпускника нефтегазового вуза. При этом участие в производственно-технических поездках по объектам предприятия считаются с ежедневной работой студентов в геолого-технических отделах НГДУ, где они обучаются методике обработки первичных геолого-промысловых данных и непосредственно участвуют в составлении необходимой геологической документации, собирают материалы для курсового проектирования или оказывают помощь в текущей работе геологов НГДУ. Каждый обучающийся должен принять участие во всех видах работ и производственных процессах на практике и вести индивидуальный дневник, куда ежедневно необходимо заносить результаты труда каждого дня и содержание бесед с руководителем практики и местными геологами.

7. Формы промежуточной аттестации (по итогам практики)

Промежуточная аттестация по итогам учебной практики проводится в форме опросов, собеседований, зачетов по отдельным разделам программы, проведение олимпиад по нефтегазопромысловой геологии. Основной формой промежуточной аттестации является контроль руководителя практики от предприятия за выполнением обучающимся плана всей работы по рассмотренным выше этапам практики. Содержание этапов, время на них выполнения и форма отчетности устанавливается руководителям практики в зависимости от конкретных условий практики.

В течение всей практики студент обязан вести дневник, где отмечает все результаты своей работы за каждый день. Дневник является основой написания отчета о практике по ее завершению.

Руководитель практики от предприятия проверяет дневник, подписывает отчет и составляет на практиканта краткую производственную характеристику. В ней указывается полнота выполнения студентом программы практики, отношению к труду, умение и способность работать с членами трудового коллектива, деловитость, инициативность, участие в общественной жизни предприятия. Эти документы студент предоставляет на кафедру, для решения вопроса о зачете по практике.

8. Учебно-методическое и информационное обеспечение учебной практики. Материально-техническое обеспечение практики.

При прохождении учебной геолого-промысловой практики студенту необходимо ознакомиться с различными формами и назначением геологической отчетности и документации по планированию, проектированию и проведению различных мероприятий, направленных на совершенствование реализуемой системы разработки.

Отчетные, инструктивные, руководящие и статистические формы и документы (находящиеся в фондах и геологическом отделе предприятия) представляют по существу специфические учебно-методические пособия, которые помогут студенту более углубленно изучить различные вопросы программы практики и полнее собрать материал для курсового проектирования.

К формам геологической отчетности и документам могут быть отнесены следующие формы:

• годовые геологические отчеты НГДУ;

• отчеты проектных и научно-исследовательских организаций по изучению особенностей геологического строения, анализу и авторскому надзору за разработкой месторождения;

• отчеты по подсчету запасов нефти и газа месторождения, направляемые в ГКЗ РФ.

• картографический и табличный материал, характеризующий строение залежи нефти и газа;

• основные показатели проекта (технологической схемы) и показатели текущего состояния разработки объекта;

• данные испытания и исследования скважин и др..


Предприятия и организации (места проведения учебной практики) должны располагать материально-технической базой, обеспечивающей проведение практической и научно-исследовательской работы обучающихся студентов, предусмотренных настоящей рабочей программой в соответствии с действующими санитарным и противопожарным правилам и нормам.

Перечень материально-технического обеспечения должен включать лаборатории, специально оборудованные кабинеты и аудитории для проведения лекционных, лабораторных и практических занятий.

При использовании электронных изданий каждый обучающийся должен быть обеспечен рабочим местом в компьютерном классе с выходом в интернет, с необходимым комплектом лицензионного программного обеспечения.

9. Основные исходные данные, необходимые для курсового проектирования по курсу «Нефтегазопромысловая геология» и «Подсчет запасов нефти и газа».

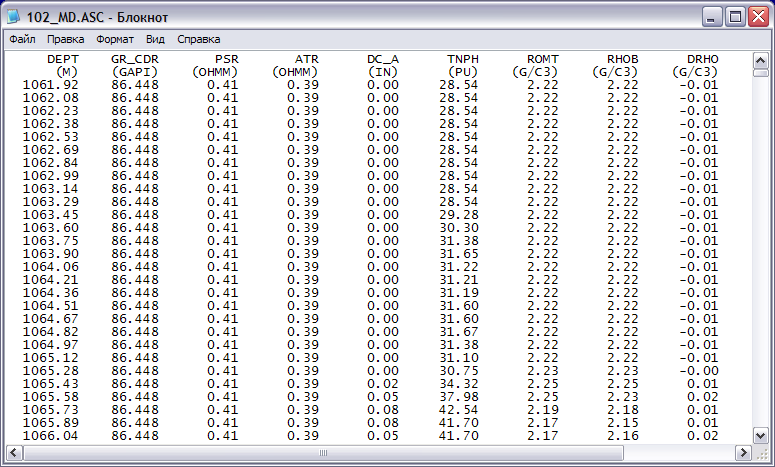

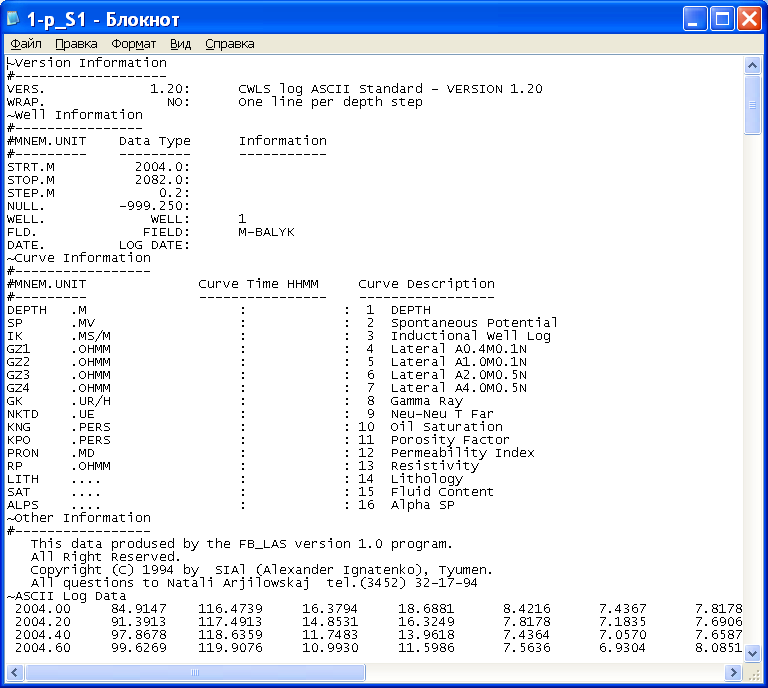

1. Геофизический материал по 15-25 скважинам в цифровом виде. Стандартные Las-файлы, версия 1.2 или 2.0. (ниже дан образец).

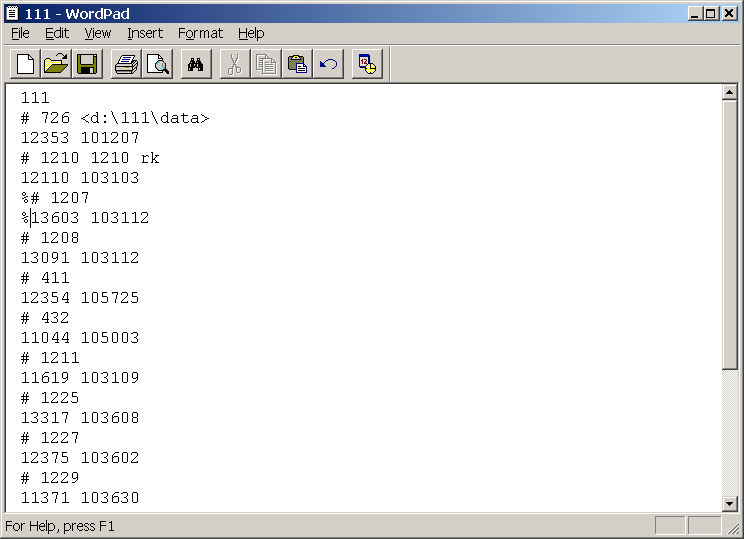

2. Условные координаты устья скважины (или на пластопересечение). Схема расположения скважин (в стандартном масштабе).

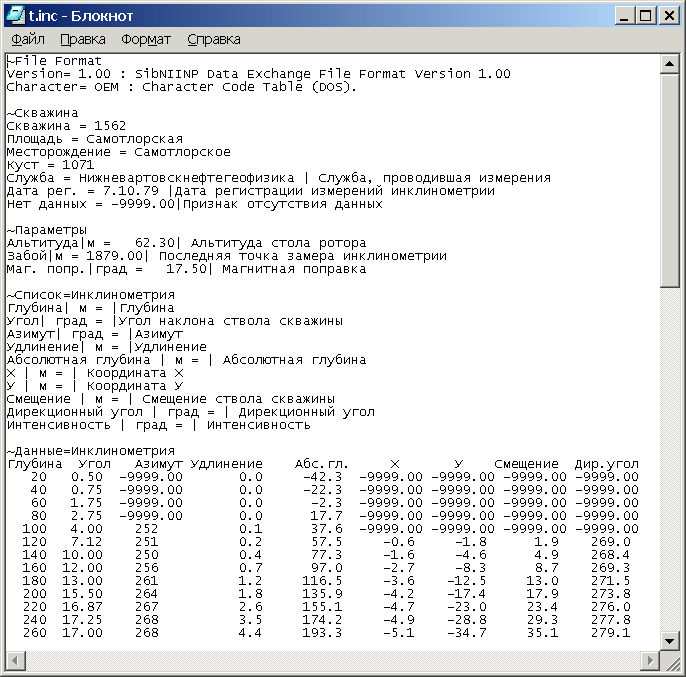

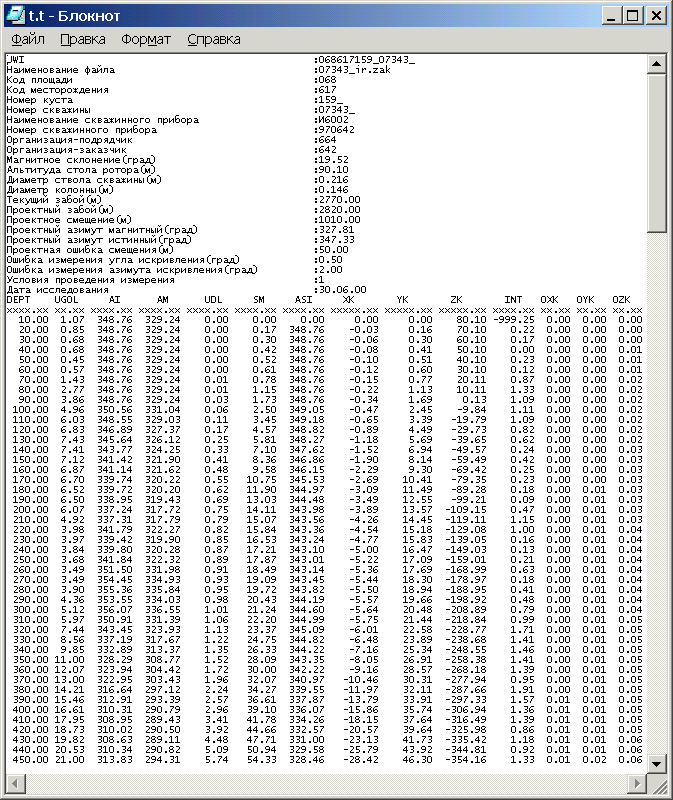

3. Альтитуда скважины, удлинение на пластопересечение (или инклинометрия в цифровом виде).

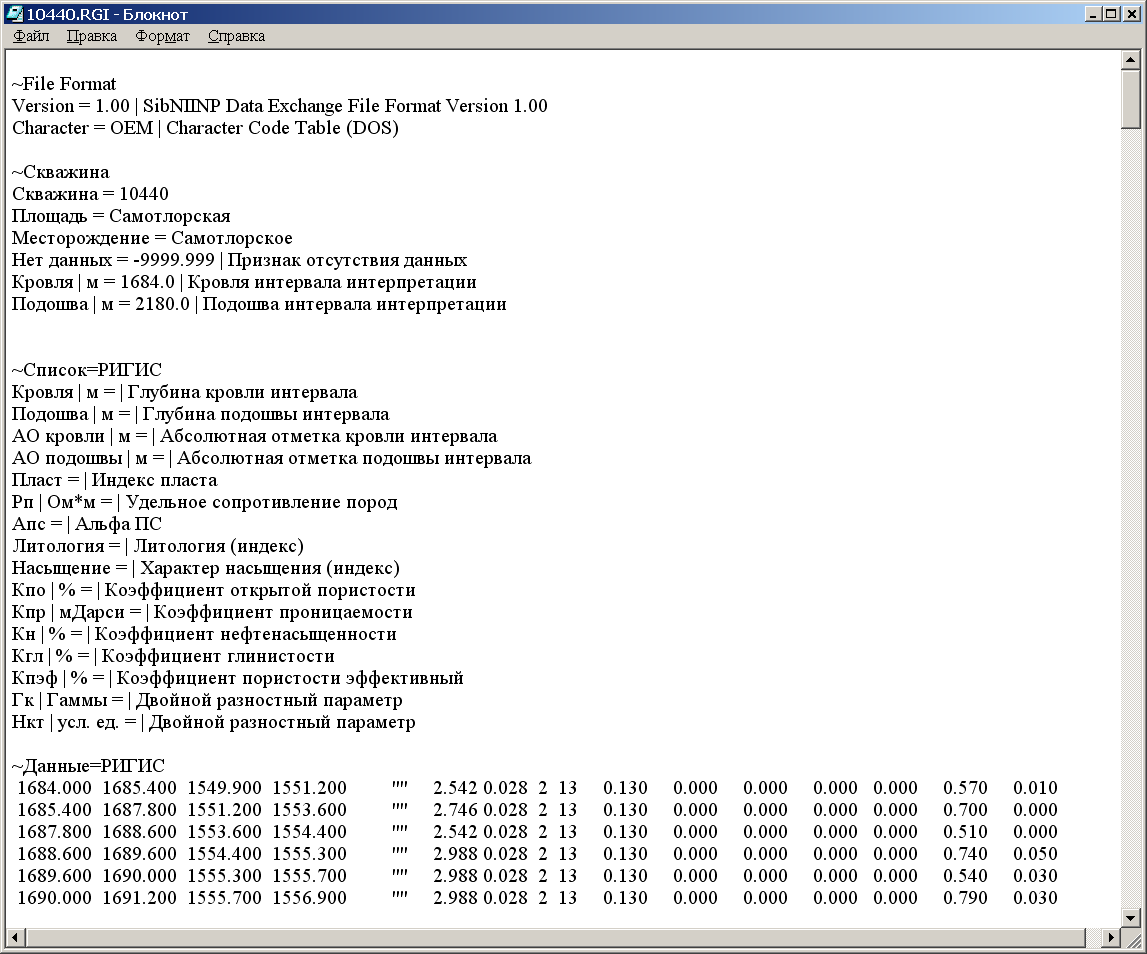

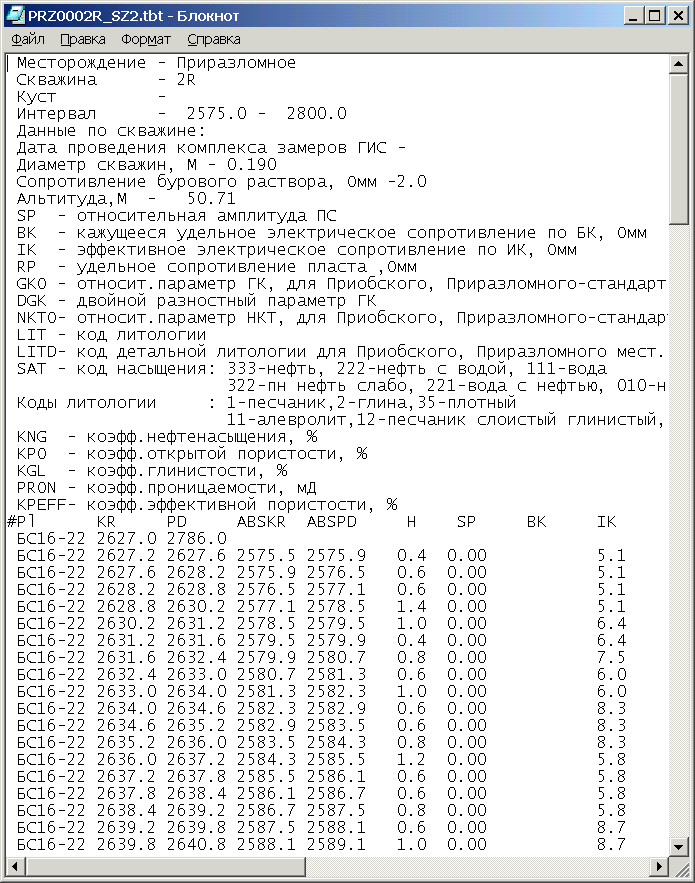

4. Результаты оперативной интерпретации ГИС либо таблицы интерпретации ГИС с интервалами коллектора в разрезе, параметрами пористости, насыщенности, проницаемости, характером насыщения пласта-коллектора.

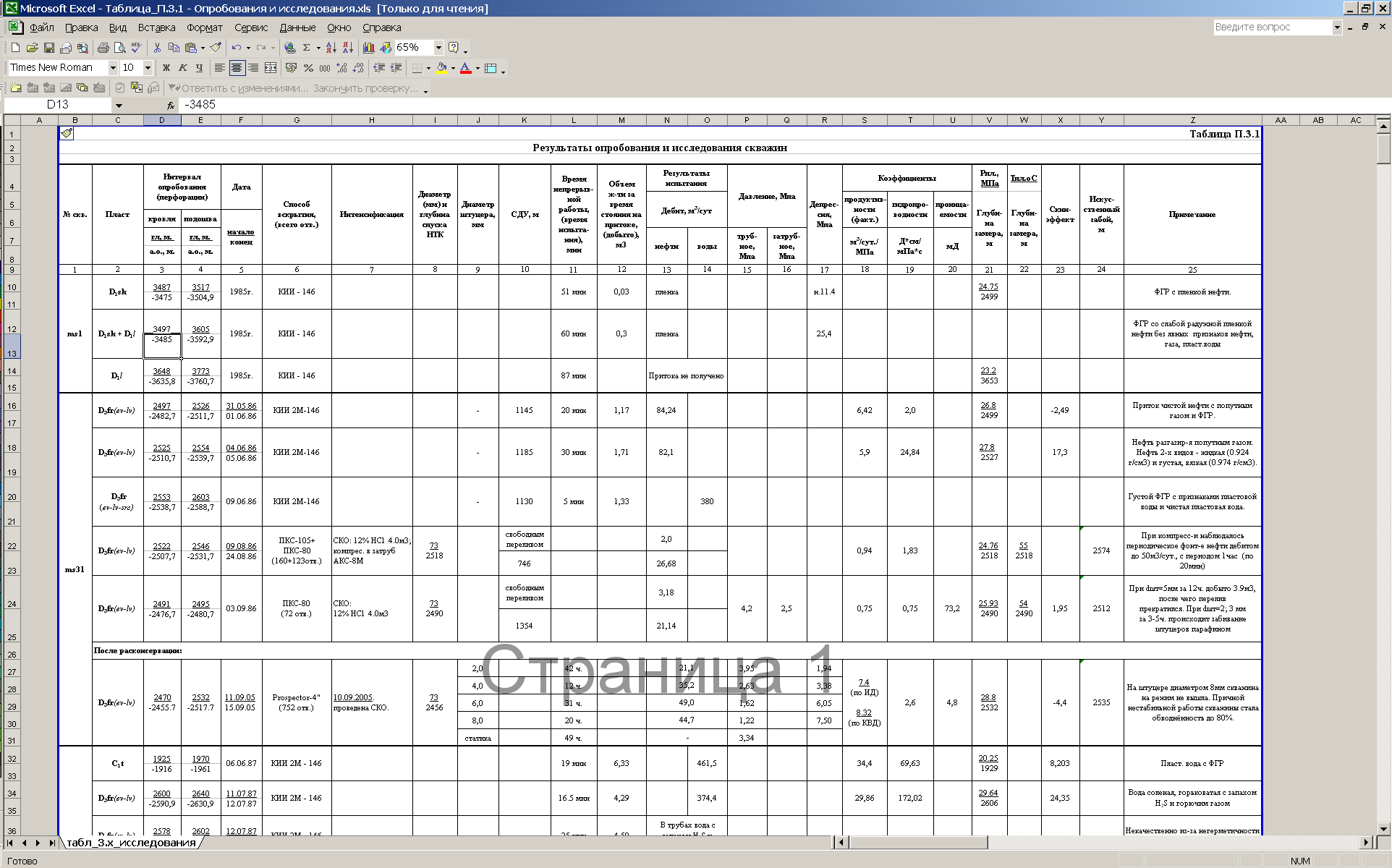

5. Интервалы исследования на приток и их результаты.

6. Кондиционные пределы для выделения коллектора по данным ГИС.

7. Кондиционные пределы для определения характера насыщения по данным ГИС.

8. Результаты лабораторных исследований керна.

9. Методика петрофизического обоснования определения параметров пористости, насыщенности, проницаемости по данным ГИС.

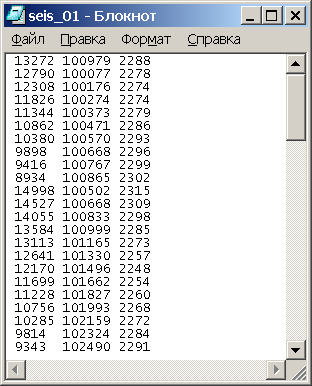

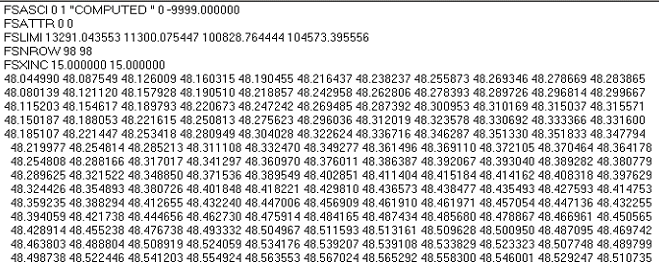

10. Структурная карта по ближайшему сейсмическому отражающему горизонту (в цифровом электронном (ниже дан образец) либо бумажном варианте).

11. Таблицы с результатами исследования глубинных и (или) поверхностных проб нефти, проб газа или газоконденсата.

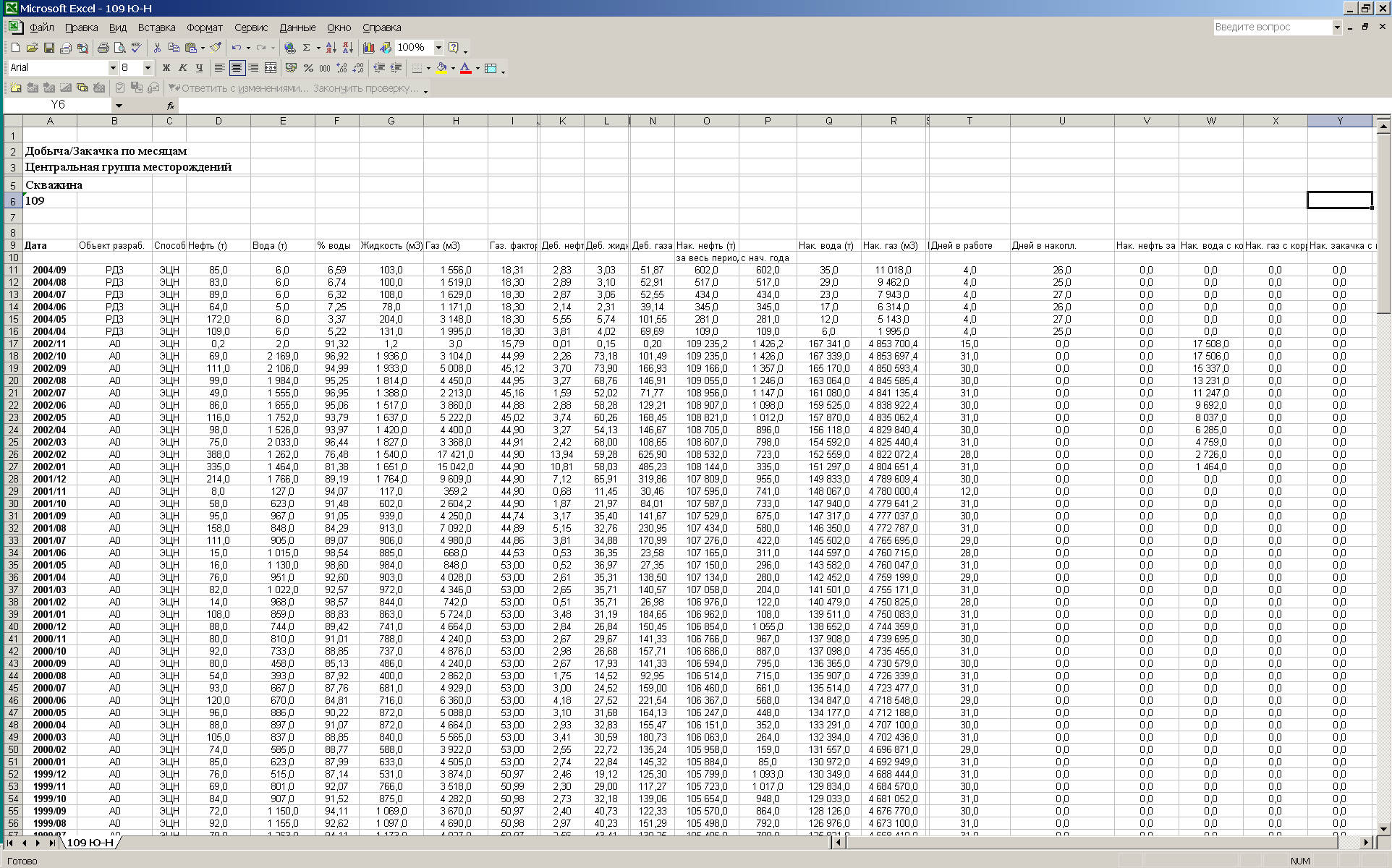

12. Месячные эксплуатационные рапорты по скважинам (МЭРы).

13. Главы из отчетов с подсчетом запасов или проектных документов на разработку:

• Общие сведения о месторождении

• Тектоника

• Стратиграфия

• Геологоразведочные работы

• Нефтегазоносность

• Петрофизическое обоснование методики интерпретации данных ГИС

• Физико-литологические свойства изучаемых отложений

• Свойства флюидов

• Анализ разработки месторождения.

• Охрана недр и окружающей среды.


При выписке из указанных материалов необходимой информации обязательно следует указывать название источника, авторов и год его составления.

10.Рекомендуемая литература:

2. Чоловский И.П., Иванова М.М., Брагин Ю.И. Нефтегазопромысловая геология залежей УВ. Учебник М. Изд-во «Нефть и газ», 2006г.

3. Чоловский И.П., Брагин Ю.И. Промыслово-геологический контроль разработки месторождений углеводородов. Учебник, Изд-во «Нефть и газ», 2002г.

4. Брагин Ю.И., Лобусев А.В. Геологические основы эффективного использования недр месторождений углеводородов. Конспект лекций. Учебное пособие. Изд-во «Нефть и газ», 2008г.

5. Брагин Ю.И, Вагин С.Б., Гутман И.С., Чоловский И.П. Нефтегазопромысловая геология и гидрогеология залежей углеводородов. Понятия. Определения. Термины. Учебное пособие. М. Недра, 2004г.

6. Брагин Ю.И. Нефтегазопромысловая геология. Методическое руководство по курсовому проектированию. Отдел оперативной полиграфии РГУ нефти и газ им. И.М. Губкина, 2004г.

7. Чоловский И.П., Брагин Ю.И. Нефтегазопромысловая геология. Методическое руководство по дипломному проектированию. Отдел оперативной полиграфии РГУ нефти и газ им. И.М. Губкина, 2004г.

8. Правила безопасности в нефтяной и газовой промышленности (ПБ-08-624-03)., М., Госгортехнадзор РФ, 2003г.

9. Правила безопасности при разводке и разработке нефтяных и газовых месторождений (ПБ08-623-03) М., Госгортехнадзор РФ, 2003г.


Интернет-ресурсы и программное обеспечение:

• программа AUTOCORR для автоматизированной детальной корреляции, геологического моделирования и подсчета запасов;

• программа IRAP RMS для 3D геологического моделирования залежей.


11. Образцы основных стандартных файлов исходной информации для выполнения курсового проектирования с использованием геологического программного обеспечения

В документе представлены основные стандартные варианты файлов цифровой информации, необходимой для геологического моделирования залежей УВ и выполнения курсовой работы.

Образец стандартного Las-файла версии 1.2 (4.0 или 2.0)

- оцифрованный каротаж по скважине

(файл с расширением .las)




Las файл - это текстовый файл в MSDOS кодировке, содержащий диаграммы ГИС в формате Las 4.0. В программах геологического моделирования используются las-файлы версии 4.0 (возможно 1.2 и 2.0). Для программы критичны следующие значения:

start - начало оцифровки

stop - конец оцифровки

step - шаг оцифровки

null - значение каротажа в точках, где данные не определены.


Образец исходной информации по условному местоположению скважин

(файл с расширением .txt, .xls)


где

#1208 (имя, номер скважины)

13091 (координата Х) 103112 (координата У)

и т.д.

Образец исходной информации по инклинометрии скважин (INC-файл)

Аналогично LAS-файлу, INC-файл состоит из блоков, каждый из которых начинается со строки-заголовка. Строка-заголовок начинается с символа ~, после которого следует имя блока. В программе используются блоки, имена которых начинаются на `Скважина’, `Список’ и на `Данные’, все остальные блоки игнорируются. Все блоки, кроме блока `Данные…’, состоят из строк, каждая из которых задает одну запись. В начале записи стоит ее имя, далее следует знак равенства и далее располагается значение записи.

Из блока, имеющего имя `Скважина…’, используется только запись с именем `Нет данных’. Значение данной записи используется в данных, если значение какого-либо метода не определено. Данный блок и данная запись в нем являются необязательными. По умолчанию, для неопределенного значения используется число
-9999.

В блоке, имеющем имя `Список…’, задается последовательность имен методов, которые далее будут задаваться в блоке `Данные…’. Из этого блока определяются порядковые номера следующих полей данных из блока `Данные…’

Глубина

Абсолютная глубина

X

Y

Блок, имеющий имя `Данные…’, состоит из строк, в каждой из которых содержится некоторое количество полей, разделенных пробелами. Первая строка, следующая за строкой с именем блока, в программе не используется. Из полей используются только поля с порядковыми номерами, определенными в блоке `Список…’. Таким образом, в каждой строке для одной глубины задается соответствующая ей абсолютная глубина и смещение данной точки скважины, относительно устья, по X и Y координатам.


Данный файл должен иметь расширение inc. INC-файл должен иметь примерно следующий вид в MSDOS-кодировке

Образец исходной информации по инклинометрии скважин (ZAK-файл)

ZAK-файл должен иметь расширение zak, а имя его должно оканчиваться на _ir или на _i.

По строке, начинающейся со слова DEPT, определяются имена столбцов таблицы, содержащейся в файле. По строке, начинающейся на букву `x’, определяются точные координаты столбцов таблицы.

Вслед за вышеуказанными строками следует таблица с данными. В этой таблице используются следующие столбцы:

• DEPT глубина данных, задающихся в данной строке

• XK X-координата смещения данной точки скважины

• YK Y-координата смещения данной точки скважины

• ZK абсолютная отметка данной точки скважины.


ZAK-файл должен иметь примерно следующий вид в MSDOS-кодировке

Образец исходной информации по результатам интерпретации геофизических исследований скважин ( TBT-файл)

Данный файл должен иметь расширение TBT.

В данном файле игнорируются все строки до строки, начинающейся с символа #. В строке, начинающейся с символа #, задаются имена методов, значения которых следуют далее в файле. В каждой следующей строке файла записывается интервал глубин и значения методов, которые задаются постоянными для всего указанного интервала.

Имена в строке, начинающейся с символа #, также определяют позиции, в которых далее будут находиться значения соответствующих методов. Значение, записанное в файле, относится к имени, если запись значения располагается непосредственно под позицией первого символа соответствующего имени, или правее данной позиции, но не правее крайней правой позиции имени. Таким образом, некоторые значения методов могут оказаться неопределенными.

Следующие имена являются зарезервированными и используются для указанных целей:

PL имя пласта (в программе не используется);

KR глубина кровли интервала с задаваемыми значениями;

PD глубина подошвы интервала с задаваемыми значениями;

ABSKR абсолютная отметка кровли интервала с задаваемыми значениями (в программе не используется);

ABSPD абсолютная отметка подошвы интервала с задаваемыми значениями (в программе не используется).


TBT-файл должен иметь примерно следующий вид в MSDOS-кодировке

Образец исходной информации по результатам интерпретации геофизических исследований скважин ( RGI-файл)

RGI-файл, с помощью которого можно задавать каротажные данные и результаты интерпретации ГИС должен иметь расширение RGI. RGI-файл должен иметь примерно следующий вид в MSDOS-кодировке

Файл в RGI–формате состоит из блоков, каждый из которых начинается со строки с именем блока. Каждая строка с именем блока начинается с символа `~’, за которым, собственно, следует имя блока. Допускается использование как альтернативной, кодировки, так и кодировки Windows.

В программе используются блоки, начинающиеся со следующих слов:

Скважина из этого блока извлекается поле Нет данных.

Список из этого блока извлекаются имена полей, которые далее появятся в блоке Данные.

Данные из этого блока извлекаются значения методов, имена которых задаются в блоке Список. Каждая строка в этом блоке задает постоянные значения методов на интервале, определяемом полями Кровля, Подошва. В этих полях задаются глубины кровли и подошвы соответствующего интервала. Поля АО кровли, АО подошвы, Пласт игнорируются.

Образец исходной информации по результатам интерпретации геофизических исследований скважин ( ASC-файл)

ASC-файл, с помощью которого можно задавать каротажные данные и результаты интерпретации ГИС должен иметь расширение ASC. ASC-файл должен иметь примерно следующий вид в MSDOS-кодировке




Формат задает поточечные значения методов. С помощью этого формата можно вводить каротажные данные, заданные таблично (столбцы данных определяются позиционно).

Файл должен представлять собой текстовую таблицу со строкой, задающей имена методов, определенных в этой таблице. Столбцы с данными определяются позиционно. Т.е. число считается значением данного метода, если номера позиций числа пересекаются с номерами позиций имени данного метода.

Строка с именами методов должна начинаться на одно из слов: `DEPT', `DEPTH', `HDEP', `HDEPT', `HDEPTH'.

Первый столбец должен задавать глубину. Все строки до строки с именами методов игнорируются. Далее все строки, начинающиеся не с цифры или знака минус, тоже игнорируются.


Образец исходной информации по сейсмическому отражающему горизонту

(файл с расширением .txt, .xls)


Для построения структурной карты сейсмической поверхности может использоваться информация в текстовом формате (.txt файлы). Исходная информация имеет следующий вид


где первый и второй столбцы – условные координаты, третий столбец – абсолютная глубина отражающего сейсмического горизонта (13272 (координата Х) 100979 (координата У) 2288 (абсолютная отметка кровли\подошвы отражающего сейсмического горизонта)


Образец исходной информации по сейсмическому отражающему горизонту в виде GRID-файла.

Значения поверхности отражающего сейсмического горизонта представлены в заданных узлах прямоугольной сетки.


Образец исходной информации по результатам исследования на приток

(файл с расширением .txt, .xls, .doc)





Образец исходной информации по результатам работы эксплуатационных скважин (МЭРы)

(файл с расширением .txt, .xls, .doc)
