«Многофункциональная распределенная автоматизированная информационно-управляющая система АИС «МСР.Система.07»
ОАО «Концерн «Созвездие»
Доклад Генерального директора
ОАО «КБОР» Симакова В.В.
Бизнес-клуб Россия-Франция «ЯК-3»
г. Москва, 1.12.2006 г.
В основу создаваемых ОАО «КБОР» автоматизированных информационных систем положена Концепция многофункциональной системы «Мониторинга, Управления, Связи, Компьютерные и Информационные сети», шифр «МСР-СИСТЕМА.07». Она представляет собой систему взглядов на архитектуру, учитывающую международный опыт построения современных «систем электронных коммуникаций».

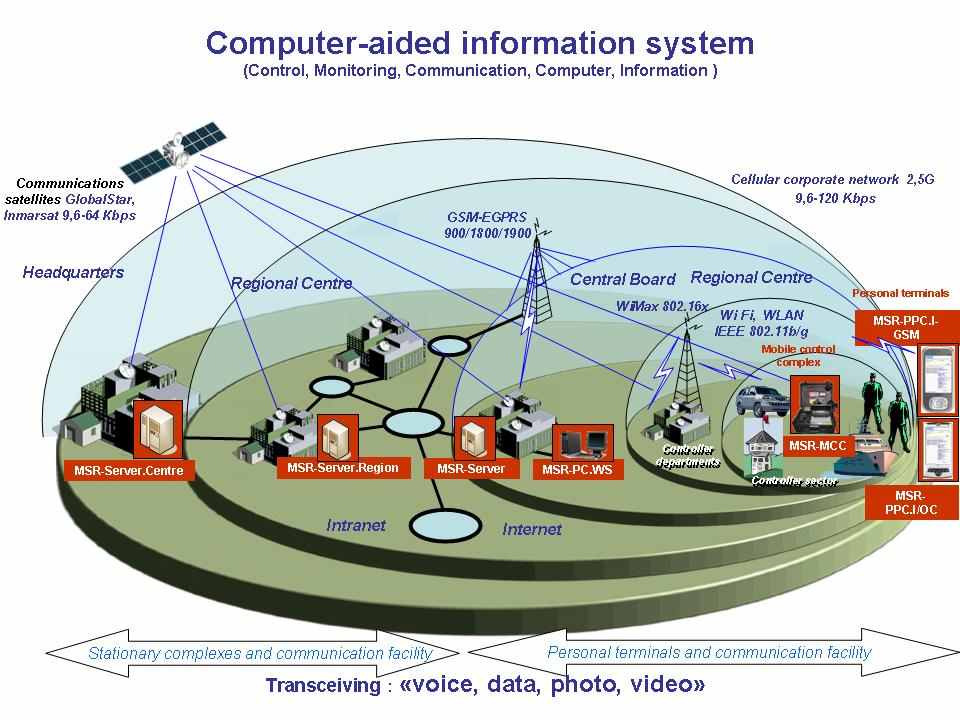

Система построена на базе функционально – ориентированной сетевой архитектуры. Она представляет собой открытую расширяемую платформу для коммуникаций в реальном времени, с учетом присутствия абонентов в сети, а также с использованием мобильных и интеллектуальных сетевых функций.

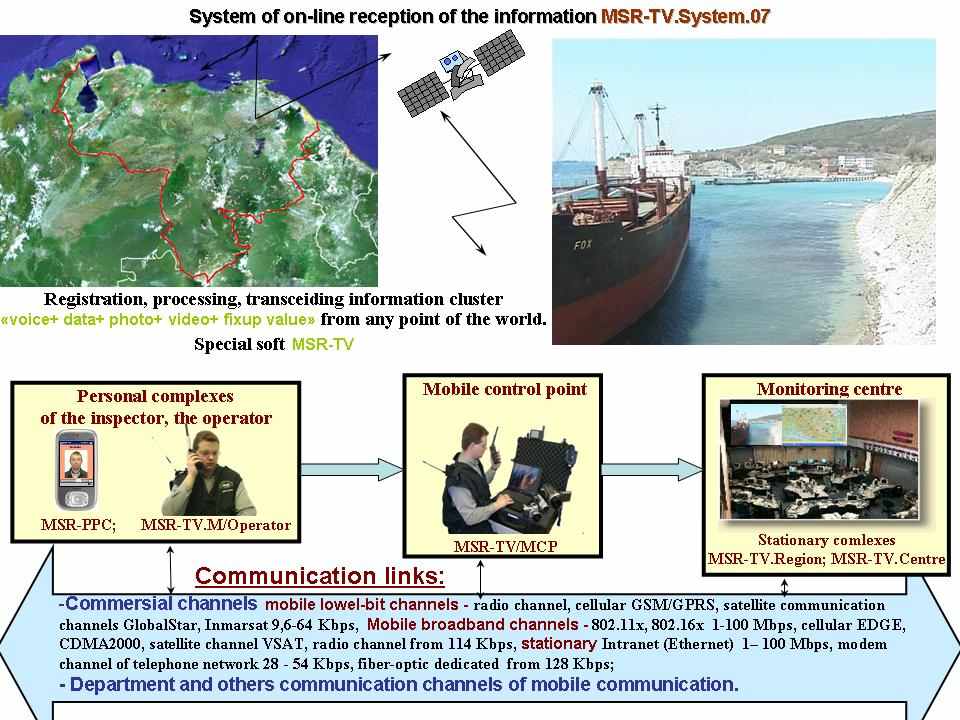

Включает в себя Центр управления и мониторинга, мобильные комплексы управления МСР-МКУ, персональные МСР-Терминалы.
В качестве транспорта для доставки услуг данная система использует обычные коммерческие каналы связи, в том числе низкоскоростные. Это решение помогает абонентам мгновенно получать доступ к необходимым распределенным ресурсам.
«МСР-СИСТЕМА.07» успешно решает следующие задачи:
Центр управления и мониторинга
- Регистрация оперативной информации в виде информационных кластеров в составе: "Речь, данные, цветной фотоплан, видео, координаты".
- Анализ информации в базе данных Центра мониторинга.
- Составление электронных отчетов в соответствии с требованиями Заказчика, ведение БД отчетов.
- Взаимодействие со структурами ведомств: МЧС, Минприроды, МВД, транспорта, энергетики, МО, и т. д.
Системы связи и управления
- Интеграция коммерческих видов связи и профессиональной мобильной радиосвязи.
- Прием-передача информационных кластеров с использованием каналов связи: GSM/EGPRS, радиоканалов, электронной почты, сети Intranet (Internet), ТфОП, спутниковых.
- Обеспечение защищенности каналов связи необходимых групп и категорий.
- Геоинформационная система региона со специальным программным обеспечением для мониторинга обстановки в системе Глонасс-GPS.

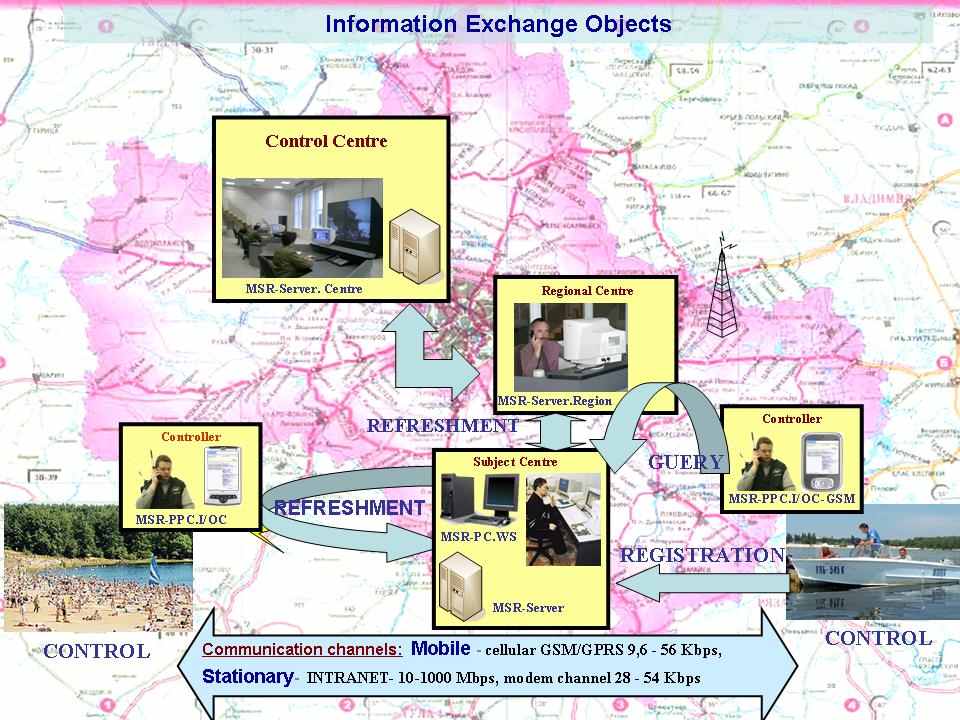

Объекты информационного обмена распределены по всей территории России, часть из них подвижны и работают в режиме удаленного доступа к базам данных. Возможно временное нахождение мобильных абонентов вне зоны действия сетей сотовой связи.
Современный пакет программно-технических комплексов и программных приложений для приема-передачи « Речи, данных и видео» создан специально для повышения эффективности и безопасности взаимодействия объектов информационных систем, как на крупных корпорациях, так и на средних и небольших. Он призван обеспечить возможность заказчикам интегрировать «МСР-СИСТЕМА.07» в распределенную информационно-технологическую инфраструктуру ведомств (корпораций).
Принципиальное отличие создаваемой системы в том, что она разрабатывается как набор унифицированных функциональных модулей, взаимодействующих по стандартным протоколам, единому интерфейсу, позволяющему объединить разнородные базы данных. Протоколы соответствуют международным стандартам, при удаленном доступе к базам данных используется WEB интерфейс. При необходимости любой модуль может быть заменен или модернизирован без перестройки системы.
«МСР-СИСТЕМА.07» легко адаптируется для эксплуатации, как на территории СНГ, так и дальнего зарубежья.
Основным программно-аппаратным комплексом (ПАК) системы является МСР-Сервер. Он предназначен для хранения и обновления информации базы данных.
МСР-Сервер оборудован Ethernet интерфейсом для связи с программно-аппаратными комплексами МСР-АРМ и МСР-ПК.И/ОК-GSM по сетям TCP/IP и к сети Intranet.
Сервер обеспечивает:
- хранение ведомственных баз данных для оперативного доступа к информации;
- ведение журнала запросов, с записью в журнал: времени обращения, содержания запроса, номеров ПАК.
Сервер соответствует современным требованиям защиты от несанкционированного доступа на уровне парольной защиты и защиты брандмауэром.
Предусмотрены варианты подключения ПАК МСР-Сервер по выделенным каналам, коммутируемым телефонным линиям, сотовой GSM/EGPRS/CDMA и спутниковой связи.

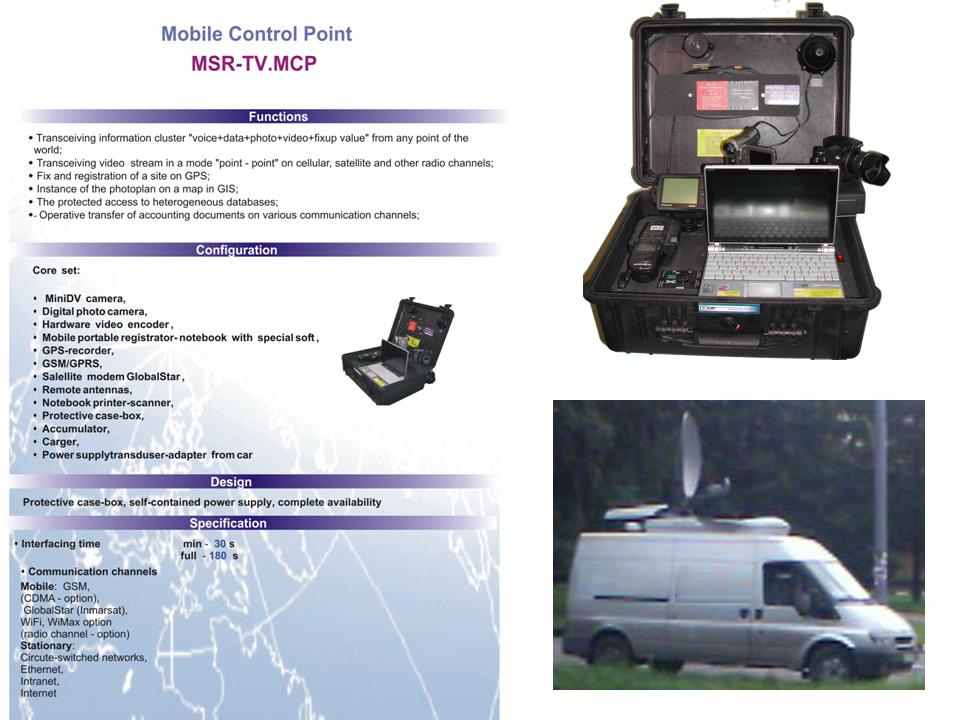

Мобильный комплекс управления (МСР-МКУ)
- Сбор и первичная обработка оперативной аудио, фото- видео информации, передача покадрового видео потока в Центр, управление силами и средствами.
- Защищенный доступ к распределенным базам данных.
- Определение местоположения оператора мобильного диспетчерского пункта мониторинга с отображением на карте в Центре.
- Прием-передача информационных кластеров с использованием каналов связи: GSM/EGPRS, радиоканалов, электронной почты, сети Intranet (Internet), ТфОП, спутниковых.

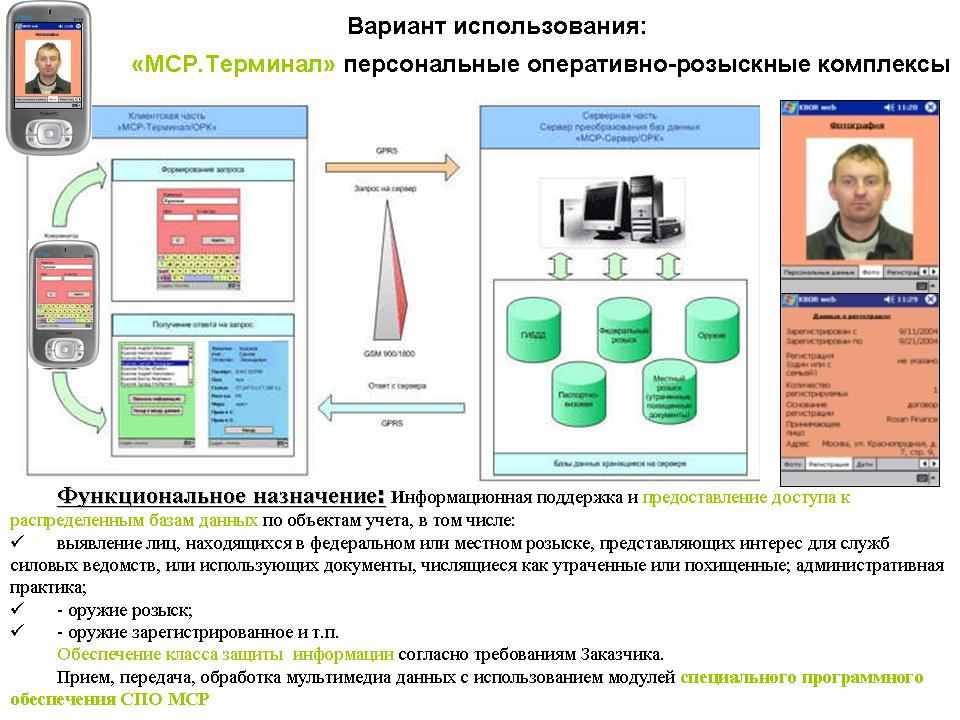

Высокую мобильность системе и оперативность информационного доступа поддерживают персональные МСР-Терминалы.
Созданные на базе коммуникаторов, оснащенных специальным программным обеспечением, которые поддерживают прием-передачу «Речь, данных и видео», по VPN каналам, используя, как основную, сотовую связь GSM/EGPRS 9,6- 120 Кбит/с.
Использование коммуникатора GSM/EGPRS позволяет повысить эффективность корпоративной работы мобильного абонента.
Предусмотрена возможность работы по широкополосным каналам связи с использованием шлюзов и точек подключения к сети Intranet. В соответствии с требованиями Заказчика организуются Hot Spot Zone.
В МВД России портативные терминалы используются при оперативно-розыскных мероприятиях. Возможности терминала напрямую зависят от наполнения базы данных, к которой осуществляется удаленный доступ. Для уже имеющихся у Заказчика баз данных разработан программный конвертер форматов.
«МСР-СИСТЕМА.07» позволяет организовать электронный документооборот в соответствии с международными стандартами и согласно требованиям Заказчика. Отчетные документы могут непосредственно и удаленно предоставляться в государственные учреждения, согласно нормативам.

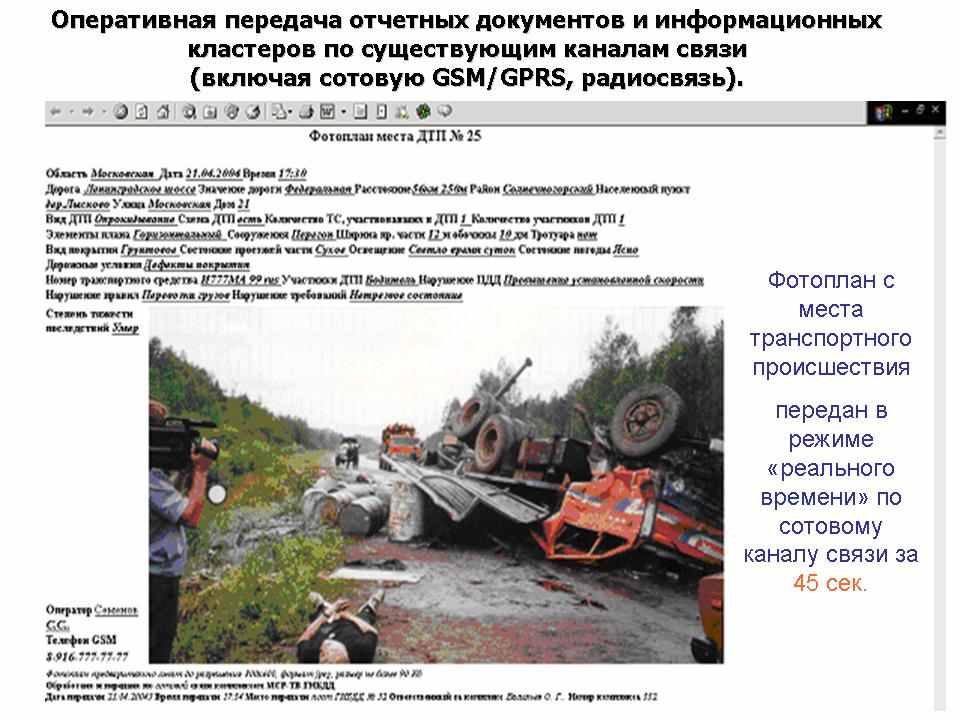

Как пример, представлен формализованный фотоплан с места дорожно-транспортного происшествия, подготовленный на мобильном комплексе управления ГИБДД и переданный по модемному соединению, каналу сотовой связи GSM.
При использовании ГИС в «МСР-СИСТЕМА.07» решаются задачи отображения в Центре управления и мониторинга наличия и глобального месторасположения мобильного абонента, географической привязки фотопланов, переданных с места ЧС.
Для паспортизации объектов учета Заказчика потенциально опасных объектов, рекомендуется применение разработанной ГИС цифрового пространственного моделирования местности.
ОАО "КБОР" создает многофункциональные мультимедийные системы для ряда заказчиков, в частности, в интересах
МЧС России разработана МСР-СИСТЕМА.07 "Управление, Мониторинг, Связь, Компьютерные и Информационные сети";
ГИМС МЧС России - "Многофункциональная автоматизированная информационная система контроля и учёта маломерных судов АИС ГИМС";
МПР России (ФГУП "Авиалесоохрана") - МСР-ТВ.Система/03 "Типовая система мониторинга и управления силами и средствами лесопожарного региональнаго центра предупреждения и ликвидации лесных пожаров";
МПС России – МСР-ТВ.РБ.Система "Система контроля, оперативной регистрации, приема/передачи цветных фотопланов и видео с мест чрезвычайных ситуаций и паспортизации технического состояния железнодорожной сети".

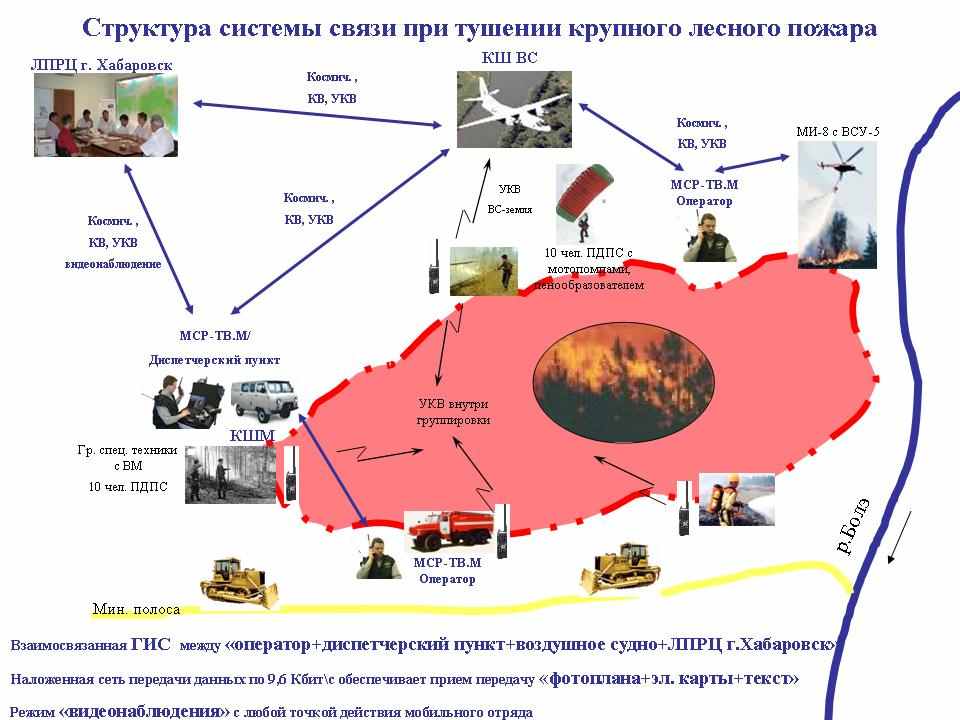

Как пример, на слайде показана организация управления и связи при тушении крупного лесного пожара, учитывающая взаимодействие коммерческих и ведомственных систем связи на регионом уровне.
Области применения системы широки. Это и федеральные, региональные и корпоративные системы (АИС), и использование АИС в строительно-монтажных организациях, транспортных фирмах, энергетических предприятиях, жилищно-коммунальном хозяйстве и т.д.
При работе «МСР-СИСТЕМА.07» осуществляется взаимодействие со специальными комплексами МЧС России, МО, транспортных ведомств.
В свою очередь, МЧС России привлекаются для ликвидации последствий стихийных бедствий, катастроф в различных регионах земного шара. Поэтому одним из направлений развития указанной системы является возможность сопряжения со средствами и комплексами связи других стран.
И здесь мы рассчитываем на взаимодействие с французскими коллегами. Это позволит обеспечить решение наиболее важных вопросов, в частности, согласование стыков для взаимодействия двух систем на основе международных стандартов.
Выводы и предложения.
- «МСР-СИСТЕМА.07» создана для выполнения функций, которые применяются в различных странах мира: учет и безопасность судов в соответствии с «Кодексом торгового мореплавания», для координации работ и ликвидации последствий стихийных бедствий, катастроф, лесных пожаров и т.п.
- Система разработана в соответствии с международными стандартами, передача данных осуществляется по общим протоколам. При удаленном доступе к базам данных используется WEB интерфейс.
- В результате международного сотрудничества могут быть разрешены практические трудности применения современных информационных технологий и программно-аппаратных комплексов.
