Выключатель дифференциальный ВД 1-63 (УЗО)




Выключатель дифференциальный ВД1-63 (УЗО) предназначен для защиты человека от поражения электрическим током при случайном непреднамеренном прикосновении к токоведущим частям электроустановок при повреждениях изоляции(уставка – 10 мА, 30 мА, 100 мА). Единственная защита человека от поражения электрическим током при прямом однофазном прикосновении к токоведущим частям электроустановки.
Выключатели с уставкой срабатывания 300 мА и 500 мА предназначены для предотвращения возгорания и пожаров вследствие протекания токов утечки на землю.
При использовании выключателя ВД1-63 необходимо последовательно с ним включать автоматический выключатель ВА 47-29 или ВА 47-100 (аналогичного или меньшего номинала), так как функционально выключатель ВД1-63 не предусматривает защиты от сверхтока короткого замыкания и перегрузки).

Выключатель ВД1-63 – электромеханическое устройство, не имеющее собственного потребления электроэнергии. Он сохраняет работоспособность, т.е. осуществляет защиту от электропоражений и возгораний при любых колебаниях напряжения в сети и даже при обрыве нулевого рабочего проводника. Предусмотрено двух- и четырехполюсное исполнение. Монтаж производят на <35 мм> монтажную DIN-рейку.


Принцип действия ВД1-63 (УЗО):


При протекании по силовым проводам тока нагрузки, в магнитопроводе дифференциального трансформатора датчика-трансформатора создаются равные, противоположно направленные и взаимно компенсирующие друг друга магнитные потоки. Во вторичной обмотке трансформатора напряжения нет, якорь расцепителя притянут магнитом, механизм управления взведен. При появлении дифференциального тока (тока утечки) на заземленные элементы через поврежденную изоляцию токоведущих частей или через тело прикоснувшегося человека, равенство магнитных потоков в магнитопроводе датчика нарушается. Если значение дифференциального тока окажется достаточным для создания (с помощью катушки расцепителя) магнитного потока в ярме, которыйуравновесит удерживающий поток «блокирующего» магнита (уставка срабатывания I∆n), возвратная пружина оторвет якорь от ярма и через подвижный шток ударит по поворотному элементу. Произойдет сброс механизма управления, выключатель отключится даже если оператор удерживает рукоятку управления во взведенном положении.


Преимущества ВД1-63 (УЗО):


  • Наиболее эффективная защита человека от поражения электрическим током
  • Не имеет собственного потребления электроэнергии
  • Модульное исполнение экономит пространство в распределительном щите и значительно облегчает процедуру монтажа
  • Широкий диапазон рабочих температур от –25oС до +40oС
  • Тестирующая цепь выключателя сохраняет работоспособность в широком диапазоне напряжений от 110 до 265 В (двухполюсный), от 200 до 460 В (четырехполюсный)
  • Варианты исполнения на восемь номинальных токов
  • Высокая механическая износостойкость
  • Срок службы не менее 15 лет

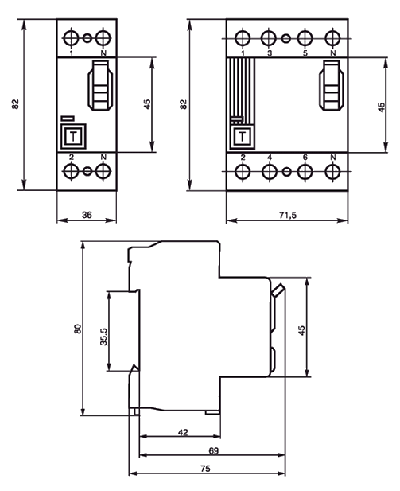

Габариты и размеры ВД1-63 (УЗО):







Технические характеристики ВД1-63 (УЗО):



ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

ВД1 -63 (УЗО)

Номинальное рабочее напряжение Ue, В

~230

~230/400

Номинальная частота тока сети f, Гц

50

50

Номинальный ток In, А

16, 25, 32, 40, 50, 63, 80, 100

16, 25, 32, 40, 50, 63, 80, 100

Номинальный отключающий дифференциальный ток (уставка) Iдn, мА

10, 30, 100, 300

30, 100, 300, 500

Число полюсов

2

4

Номинальный неотключающий дифференциальный ток

0,5 I∆n

0,5 I∆n

Номинальный условный дифференциальный ток короткого замыкания Idc, А

800

800

Номинальная наибольшая дифференциальная включающая и отключающая способность Iдm, А

3000

3000

Время отключения при номинальном дифференциальном токе In, не более, мс

40

40

Электрическая износоустойчивость, циклов включения-отключения, не менее

4000

4000

Механическая износоустойчивость, циклов включения-отключения, не менее

10 000

10 000

Максимальное сечение провода, присоединяемого к силовым зажимам, мм

50

50

Категория применения по ГОСТ Р 50030.1-2000

AC-22

AC-22

Диапазон рабочих температур,°С

-25 ÷ +40

-25 ÷ +40

Климатическое исполнение и категория размещения по ГОСТ 15150-69

УХЛ4

УХЛ4

Степень защиты по ГОСТ 14254-96

IP20

IP20

Наличие драгоценных металлов (серебро), г/полюс

1,0

1,0



Внутреннее устройство ВД1-63 (УЗО):





1. Корпус из термостойкой ABS-пластмассы
2. Присоединительные зажимы с насечкой для надежной фиксации внешних проводников
3. Механизм управления
4. Электромеханический расцепитель
5. Кнопка “ТЕСТ”
6. Датчик-трансформатор
7. Посадочное место на 35-мм монтажную DIN-рейку



* Использована информация с сайта © ссылка скрыта




АВТОНОМНАЯ НЕКОММЕРЧЕСКАЯ ОРГАНИЗАЦИЯ
НАУЧНО-ИСПЫТАТЕЛЬНЫЙ ЦЕНТР
"ЦЕНТРЭЛЕКТРОСТАНДАРТ"


сертификация продукции и услуг в области энергетики














ссылка скрытассылка скрыта




Часто задаваемые вопросы

Вопрос: Зачем вообще нужна сертификация в электроэнергетике, когда есть инспекции Ростехнадзора?

Ответ: К каждому монтажнику, проектанту не приставишь инспектора, чтобы тот подгонял его и учил работать. Тогда половина страны будет работать, а вторая «надзирать», как уже было в недавней истории. Данный путь ведёт к тому, чему мы сами свидетели. В системе же сертификации халтурить просто невыгодно никому – ни монтажникам, ни проектантам, ни органам государственного надзора. Да и людей задействовано значительно меньше. Если вы можете предложить что-то более лучшее, чем сертификация –пишите нам, мы организуем семинар на эту тему.

ПУЭ,п.1.7.38.
Защитное автоматическое отключение питания – автоматическое размыкание цепи одного или нескольких фазных проводников (и, если требуется, нулевого рабочего проводника), выполняемое в целях электробезопасности.
Термин «автоматическое отключение питания», используемый в главе, следует понимать как защитное автоматическое отключение питания.

Вопрос:Термин «автоматическое отключение питания» отсутствовал в главе 1.7 ПУЭ шестого издания. Определение, приведенное в п.1.7.38 ПУЭ 7-го издания, не отражает физическую сущность термина. Необходимо пояснить, выполняется ли автоматическое отключение питания взамен зануления, требовавшегося согласно шестому изданию в сетях с глухозаземленной нейтралью, или дополнительно к нему.
Ответ: Термин «защитное автоматическое отключение питания» в ПУЭ 7-го издания и термин «зануление» в ПУЭ 6-го издания обозначают одну и ту же меру защиты от поражения электрическим током при косвенном прикосновении. Эта мера служит для достаточно быстрого отключения поврежденной цепи в электроустановке при повреждении изоляции (однофазном коротком замыкании или образовании токов утечки).
Термин «защитное автоматическое отключение питания» принят в новом издании ПУЭ потому, что он полностью отражает не только физическую сущность меры защиты, но и то, что эта мера комплексная (см. п. 1.7.78) и в электроустановках напряжением до 1 кВ включает в себя:
  • защитное заземление;
  • присоединение открытых проводящих частей к глухозаземленной нейтрали источника питания при помощи нулевого защитного проводника (защитное зануление) в электроустановках с глухозаземленной нейтралью системы TN;
  • присоединение открытых проводящих частей при помощи заземляющего проводника к заземлителю, не соединенному с заземлителем источника питания, в системах TT и IT;
  • согласование параметров защитного аппарата и защищаемой цепи для обеспечения безопасного сочетания времени отключения и времени воздействия напряжения прикосновения;
  • уравнивание потенциалов, которое обеспечивает снижение напряжения между одновременно доступными прикосновению открытыми проводящими частями.
    Слово «защитное» показывает, что в рамках данной главы автоматическое отключение питания предназначено для защиты от поражения электрическим током людей и животных.

ПУЭ,п.1.7.49
Токоведущие части электроустановки не должны быть доступны для случайного прикосновения, а доступные прикосновению открытые проводящие части и сторонние проводящие части не должны находиться под напряжением, представляющим опасность поражения электрическим током, как в нормальном режиме работы электроустановки, так и при повреждении изоляции.

Вопрос: Как следует понимать термин «случайное прикосновение»?
Ответ: Понятие «случайное прикосновение» («непреднамеренное прикосновение») следует понимать как ошибочное прикосновение к токоведущим частям и/или ошибочное приближение к токоведущим частям, которое человек не предполагал сделать или не предвидел опасности предполагаемого действия.
Меры, исключающие такое «случайное» («непреднамеренное») прикосновение, как для квалифицированного (имеющего квалификационную группу по электробезопасности), так и для неквалифицированного персонала, устанавливаются Правилами устройства электроустановок и должны быть предусмотрены при проектировании и выполнены при монтаже электроустановок. Квалифицированный персонал, кроме того, должен соблюдать меры защиты, предусмотренные Межотраслевыми правилами по охране труда (Правилами безопасности) при эксплуатации электроустановок, ПОТ РМ-016-2001 (РД 153-34.0-03.150.00).
Электроустановки напряжением выше 1 кВ всегда должны быть недоступны для неквалифицированного персонала и посторонних лиц.

Вопрос: Как следует понимать термин «доступность прикосновению»?
Ответ: «Доступность прикосновению» для квалифицированного персонала следует понимать в соответствии с п. 1.7.70 как расположение неогражденных токоведущих частей в пределах зоны досягаемости в электроустановках напряжением до 1 кВ и/или отсутствие мер, исключающих возможность приближения к токоведущим частям на опасное расстояние.
В электроустановках до 1 кВ доступность прикосновению (зона досягаемости), в соответствии с рис. 1.7.6, определена расстояниями:

2,5 м – в местах, где человек, находящийся на проводящем основании, имеющем потенциал земли, может одновременно коснуться вытянутыми руками двух проводящих частей с разными потенциалами, например, в проходе обслуживания с двусторонним расположением электрооборудования, а также при расположении токоведущих частей, например ошиновки, над проходом обслуживания;
1,25 м – в местах, где до токоведущей части можно дотянуться только одной рукой;
0,75 м – в местах, где доступность токоведущей части затруднена и возможность дотянуться до нее рукой, вытянутой на всю длину, отсутствует.
Для электроустановок выше 1 кВ главой 1.7 не нормированы опасные расстояния при приближении человека к токоведущим частям. Их следует принимать в соответствии с требованиями глав 4.2 и 2.5 к ширине проходов, выполнению ограждений и расположению токоведущих частей над уровнем земли или площадок обслуживания рабочей зоны.

ПУЭ,п.1.7.50
Для защиты от поражения электрическим током в нормальном режиме должны быть применены по отдельности или в сочетании друг с другом следующие меры защиты от прямого прикосновения:
  • основная изоляция токоведущих частей;
  • ограждения и оболочки;
  • установка барьеров;
  • размещение вне зоны досягаемости;
  • применение сверхнизкого (малого) напряжения.

Для дополнительной защиты от прямого прикосновения в электроустановках напряжением до 1 кВ при наличии требований других глав ПУЭ следует применять устройства защитного отключения (УЗО) с номинальным отключающим дифференциальным током не более 30 мА.

Вопрос: Возможны ли случаи применения УЗО в качестве единственной меры защиты? В каких случаях следует применять УЗО для защиты от прямого прикосновения?
Ответ: При выполнении мер защиты людей от поражения электрическим током при прямом прикосновении к токоведущим частям УЗО является только дополнительной мерой защиты. Применение УЗО не исключает необходимости выполнения мер защиты от прямого прикосновения, перечисленных выше. Необходимость применения УЗО для дополнительной защиты от прямого прикосновения, как правило, в жилых и общественных зданиях, следует определять при проектировании.
Обязательная установка УЗО предусматривается (см. пп. 1.7.151 и 7.1.82) в двух случаях:
  • для групповых цепей, питающих штепсельные розетки наружной установки;
  • для групповых цепей, питающих штепсельные розетки внутренней установки, но к которым могут быть подключены электроприемники, используемые вне зданий, либо для групповых цепей в помещениях с повышенной опасностью и особо опасных (например, в ванных и душевых помещениях квартир и номеров гостиниц).

     В этих случаях УЗО предназначены для дополнительной защиты как при прямом прикосновении (например, к патрону лампы освещения при ее замене и неправильно выполненной схеме подключения), так и при косвенном. УЗО, применяемые для защиты людей от поражения электрическим током, во всех случаях должны иметь номинальный дифференциальный ток срабатывания не более 30 мА. УЗО с большим номинальным дифференциальным током не во всех случаях обеспечивают сохранение жизни человека при поражении электрическим током. Другие случаи установки УЗО могут быть предусмотрены в соответствии с другими нормативными документами, указаниями местных органов власти, а также по требованию заказчика (потребителя).

ПУЭ,п.1.7.51
Для защиты от поражения электрическим током в случае повреждения изоляции должны быть применены по отдельности или в сочетании друг с другом следующие меры защиты при косвенном прикосновении:
  • защитное заземление;
  • автоматическое отключение питания;
  • уравнивание потенциалов;
  • выравнивание потенциалов;
  • двойная или усиленная изоляция;
  • применение сверхнизкого (малого) напряжения;
  • защитное электрическое разделение цепей;
  • изолирующие (непроводящие) помещения, зоны, площадки.

Вопрос: Можно ли применить уравнивание потенциалов в качестве единственной меры защиты?
Ответ: Уравнивание потенциалов является дополнительной мерой защиты при косвенном прикосновении и должно применяться в сочетании с другими мерами защиты. Поскольку опасность поражения электрическим током определяется сочетанием значения напряжения прикосновения и продолжительности его воздействия на человека, уравнивание потенциалов предназначено для понижения до безопасных значений напряжения прикосновения, возникающего между одновременно доступными прикосновению открытыми проводящими частями и/или сторонними проводящими частями при повреждении изоляции в электроустановке.

ПУЭ,п.1.7.53
Защиту при косвенном прикосновении следует выполнять во всех случаях, если напряжение в электроустановке превышает 50 В переменного тока и 120 В постоянного тока.
В помещениях с повышенной опасностью, особо опасных и в наружных установках выполнение защиты при косвенном прикосновении может потребоваться при более низких напряжениях, например, 25 В переменного тока и 60 В постоянного тока или 12 В переменного тока и 30 В постоянного тока при наличии требований соответствующих глав ПУЭ.
Защита от прямого прикосновения не требуется, если электрооборудование находится в зоне системы уравнивания потенциалов, а наибольшее рабочее напряжение не превышает 25 В переменного тока или 60 В постоянного тока в помещениях без повышенной опасности и 6 В переменного тока или 15 В постоянного тока – во всех случаях.
Примечание. Здесь и далее в главе: напряжение переменного тока означает среднеквадратичное значение напряжения переменного тока; напряжение постоянного тока означает напряжение постоянного или выпрямленного тока с содержанием пульсаций не более 10% от среднеквадратичного значения.

Вопрос: Как следует понимать термин «зона системы уравнивания потенциалов»?
Ответ: Определение термина «зона системы уравнивания потенциалов» в главе 1.7 отсутствует, так же, как и в других нормативных документах. Его следует понимать как площадь (территорию, зону, здание, сооружение), на которой (или в которых) находится электроустановка и ее части и в пределах которой (которых) выполненная система уравнивания потенциалов обеспечивает электрическую связь открытых проводящих частей и сторонних проводящих частей и понижение напряжений прикосновения при повреждении изоляции.

Вопрос: Второй абзац п. 1.7.53 предусматривает снижение значений напряжения, при превышении которых необходимо выполнять защиту от косвенного прикосновения при наличии требований соответствующих глав ПУЭ. Однако в других опубликованных главах ПУЭ такие требования отсутствуют. Как определять, для каких именно помещений с повышенной опасностью, особо опасных и наружных установок следует применять напряжения ниже 50 В переменного тока и 120 В постоянного тока?
Ответ: Значения напряжений ниже 50 В переменного тока и ниже 120 В постоянного тока, при которых необходимо выполнять защиту от косвенного прикосновения, в случае отсутствия требований в соответствующих главах ПУЭ (такие требования могут быть включены в главы раздела 7 ПУЭ, которые готовятся к изданию), необходимо определять при проектировании в зависимости от условий внешней среды, создающих повышенную или особую опасность.
В помещениях с повышенной опасностью, особо опасных и в наружных установках выполнение защиты при косвенном прикосновении требуется всегда, если напряжение в электроустановке превышает 25 В переменного тока и 60 В постоянного тока. Это означает, что при выполнении мер защиты при косвенном прикосновении, например, автоматического отключения питания, значения напряжения прикосновения также не должны превышать указанных значений. Если соответствующие требования содержатся в других нормативных документах, то следует пользоваться этими документами, например, ГОСТ Р 50571.11, ГОСТ Р 50571.14, ГОСТ Р 50571.23.

ПУЭ,п.1.7.103

Вопрос: Каким должно быть сопротивление заземляющего устройства повторного заземления электроустановки здания с системой TN, получающей питание по кабельной линии, а не по ВЛ (требования п. 1.7.103 ПУЭ являются более чем размытыми) «Сопротивление заземляющего устройства электроустановки здания в рассматриваемом случае ПУЭ не нормируется. Поэтому любое его сопротивление будет соответствовать нормативным требованиям. Однако реальное заземляющее устройство должно иметь сопротивление, не превышающее, например, 15 или 30 Ом, как это предусмотрено п. 1.7.103 ПУЭ».
Хочется заметить, что при выполнении указанных рекомендаций (сопротивление заземляющего устройства может быть любым) в дальнейшем, при эксплуатации электроустановки, могут возникнуть проблемы.
Я имею в виду требования Правил технической эксплуатации электроустановок потребителей (ПТЭЭП), приложение 3.1, таблица 36, к заземляющему устройству электроустановок до 1000 В в сетях с глухозаземленной нейтралью: «Сопротивление заземляющего устройства должно быть не более 15, 30 и 60 Ом для электроустановок с напряжением 660/380, 380/220 и 220/127 В, а с учетом повторных заземлений нулевого провода должно быть не более 2, 4 и 8 Ом при линейных напряжениях соответственно 660, 380 и 220 В источника трехфазного тока и напряжениях 380, 220 и 127 В источника однофазного».
В дальнейшем, при проведении эксплуатационных испытаний этого же заземляющего устройства, будут руководствоваться требованиями и нормами не ПУЭ, а уже ПТЭЭП.
Отмечу, что расхождения новой редакции ПУЭ и новых ПТЭЭП на этом не заканчиваются. В ПУЭ новой редакции не нормируется кратность тока однофазного короткого замыкания к номинальному току автоматического выключателя или предохранителя. Нормируется время отключения АВ или предохранителя при возникновении КЗ (не более 0,4 с для напряжения 380/220 В). Данный параметр можно проверить только по времятоковым характеристикам защитного устройства, найдя время срабатывания АВ или предохранителя при измеренном с помощью приборов токе КЗ. Это довольно неудобно, так как теперь необходимо иметь справочники, в которых приводятся характеристики производимых автоматических выключателей и предохранителей, причем их ряд каждый год обновляется, всё чаще начинают применять импортные АВ и предохранители, для которых очень тяжело получить такие данные.
А в новой редакции ПТЭЭП требования к кратности тока однофазного КЗ к номинальному току предохранителя или АВ остаются без изменений.
Таким образом, проводя приемосдаточные испытания электрооборудования в соответствии с нормами ПУЭ, через некоторое время (при проведении эксплуатационных испытаний) придется руководствоваться совершенно другими нормами и требованиями. При этом действуют и те, и другие нормы. Подобные расхождения вызывают путаницу, неразбериху и усложняют работу как проектировщиков, так и испытателей.
Похоже, в действующие нормативные документы необходимо внести изменения. Складывается впечатление, что разработка новых нормативных документов ведется слишком поспешно и документы получаются сырыми и недоработанными.

Вопрос: Что означает термин «локальная земля»? (Определение термина «локальная земля», например, по ГОСТ Р 50571.18- 2000 для данного пункта не подходит).
Ответ: Определение термина «локальная земля» применительно к тексту Правил дано в п. 1.7.21. Это зона земли, границами которой являются с одной стороны – проводящие части заземлителя (искусственного и естественного), с другой стороны – зона нулевого потенциала (т.е. та часть земли, по которой не протекает ток, стекающий с заземлителя).

Вопрос: Должен ли применяться в этом случае непрерывный контроль сопротивления изоляции?
Ответ: Непрерывный контроль значения сопротивления изолирующих полов и стен помещений относительно локальной земли не требуется.

ПУЭ,п.1.7.100
В электроустановках с глухозаземленной нейтралью нейтраль генератора или трансформатора трехфазного переменного тока, средняя точка источника постоянного тока, один из выводов источника однофазного тока должны быть присоединены к заземлителю при помощи заземляющего проводника.
Искусственный заземлитель, предназначенный для заземления нейтрали, как правило, должен быть расположен вблизи генератора или трансформатора. Для внутрицеховых подстанций допускается располагать заземлитель около стены здания.
Если фундамент здания, в котором размещается подстанция, используется в качестве естественных заземлителей, нейтраль трансформатора следует заземлять путем присоединения не менее чем к двум металлическим колоннам или к закладным деталям, приваренным к арматуре не менее двух железобетонных фундаментов.
При расположении встроенных подстанций на разных этажах многоэтажного здания заземление нейтрали трансформаторов такиx подстанций должно быть выполнено при помощи специально проложенного заземляющего проводника. В этом случае заземляющий проводник должен быть дополнительно присоединен к колонне здания, ближайшей к трансформатору, а его сопротивление учтено при определении сопротивления растеканию заземляющего устройства, к которому присоединена нейтраль трансформатора.
Во всех случаях должны быть приняты меры по обеспечению непрерывности цепи заземления и защите заземляющего проводника от механических повреждений.
Если в PEN-проводнике, соединяющем нейтраль трансформатора или генератора с шиной PEN распределительного устройства напряжением до 1 кВ, установлен трансформатор тока, то заземляющий проводник должен быть присоединен не к нейтрали трансформатора или генератора непосредственно, а к PEN-проводнику, по возможности сразу за трансформатором тока.
В таком случае разделение PEN-проводника на РЕ- и N-проводники в системе TN-S должно быть выполнено также за трансформатором тока. Трансформатор тока следует размещать как можно ближе к выводу нейтрали генератора или трансформатора.

Вопрос: Можно ли располагать искусственный заземлитель внутри здания (например, в подвале)?
Ответ: Термин «заземлитель» (см. п. 1.7.15) предполагает, что все его части находятся в соприкосновении с землей. Поэтому никакой заземлитель не может быть расположен внутри здания. Однако допускается размещение стержней искусственного заземлителя в земле под зданием при обеспечении возможности измерения их сопротивления току растекания.

Вопрос: Какими указаниями следует пользоваться при выборе сечения заземляющего проводника, присоединяющего нейтраль трансформатора к заземлителю. Следует ли при этом пользоваться таблицей 1.7.5 п. 1.7.126?
Ответ: Для сетей с глухозаземленной нейтралью (система TN) таблица 1.7.5 параграфа 1.7.126 определяет требования к сечению нулевых защитных проводников и не распространяется на сечения заземляющих проводников, присоединяющих нейтрали источников питания (генераторов, трансформаторов) к заземляющему устройству (заземлителю). Сечение заземляющего проводника нейтрали источника питания следует выбирать по условию термической стойкости:
  • к току, протекающему в цепи этого проводника при однофазном коротком замыкании на напряжении до 1 кВ, значение которого ограничивается суммарным сопротивлением заземления нейтрали источника питания и переходным сопротивлением замыкания на землю в точке замыкания;
  • к расчетному току замыкания на землю на напряжении выше 1 кВ.

Время протекания токов замыкания при этом следует принимать равным времени срабатывания соответствующих защит, коэффициент k – по таблице 1.7.9. При этом t / k, приведенной в 1.7.126.следует пользоваться формулой S
Таблица 1.7.4 ограничивает наименьшие размеры заземляющих проводников по условию механической прочности.

ПУЭ,п.1.7.73
На концах ВЛ или ответвлений от них длиной более 200 м, а также на вводах ВЛ к электроустановкам, в которых в качестве защитной меры при косвенном прикосновении применено автоматическое отключение питания, должны быть выполнены повторные заземления PEN-проводника. При этом в первую очередь следует использовать естественные заземлители, например, подземные части опор, а также заземляющие устройства, предназначенные для грозовых перенапряжений (см. гл. 2.4).
Указанные повторные заземления выполняются, если более частые заземления по условиям защиты от грозовых перенапряжений не требуются.
Повторные заземления РEN-проводника в сетях постоянного тока должны быть выполнены при помощи отдельных искусственных заземлителей, которые не должны иметь металлических соединений с подземными трубопроводами.
Заземляющие проводники для повторных заземлений PEN-пpoводника должны иметь размеры не менее приведенных в табл. 1.7.4.

Вопрос: Что такое ввод в электроустановку?
Ответ: Термин «ввод в электроустановку» ПУЭ не определен. «Вводом в электроустановку» можно считать:
  • при вводе от ВЛ – участок после ответвления от ВЛ (см. гл. 2.4), считая от изоляторов, установленных на здании или сооружении, до зажимов вводного устройства;
  • при вводе кабеля – участок от точки входа кабеля в здание до зажимов вводного устройства. Понятие «ввод» включает в себя также конструктивные элементы, обеспечивающие введение кабеля (провода) в здание (сооружение) до зажимов вводного устройства.

Вопрос: Куда должен подключаться заземляющий проводник повторного заземления индивидуальных домов – на изоляторе на стене здания или на ГЗШ?
Ответ: Воздушные линии электропередачи используются во многих случаях для электроснабжения небольших потребителей (повсеместно: сельская местность, дачные участки, поселки), наибольшая мощность каждого из которых редко превышает 10 кВт. В этом случае достаточным является наличие заземлителя повторного заземления ВЛ, если расстояние до него не превышает 100 м. Выполнение повторного заземления непосредственно на вводе в здание не обязательно.
Для деревянных зданий при отсутствии металлических коммуникаций, входящих в здание, допускается не выполнять главную заземляющую шину, а нулевой защитный проводник присоединять на изоляторе ввода. При наличии металлических коммуникаций, входящих в здание из любых материалов, необходимо предусматривать главную заземляющую шину и к ней присоединять нулевой защитный (РЕN) проводник питающей линии (ответвления), заземляющий проводник повторного заземления и входящие в здание коммуникации. Размещать главную заземляющую шину в таких случаях следует вблизи вводного устройства таким образом, чтобы она не подвергалась опасности механических повреждений.

ПУЭ, п. 1.7.119
Главная заземляющая шина может быть выполнена внутри вводного устройства электроустановки до 1 кВ или отдельно от него.
Внутри вводного устройства в качестве главной заземляющей шины следует использовать шину РЕ.
При отдельной установке главная заземляющая шина должна быть расположена в доступном, удобном для обслуживания месте вблизи вводного устройства.
Сечение главной заземляющей шины должно быть не менее сечения РЕ (РЕN)-проводника питающей линии.
Главная заземляющая шина должна быть, как правило, медной. Допускается выполнение главной заземляющей шины из стали. Применение алюминиевых шин не допускается.
Конструкцией шины должна быть предусмотрена возможность индивидуального отсоединения присоединенных к ней проводников. Отсоединение должно быть возможно только при помощи инструмента.
В местах, доступных только квалифицированному персоналу (например, щитовое помещение жилого дома), главную заземляющую шину следует устанавливать открыто. В местах, доступных посторонним лицам (например, подъезд или подвал дома), она должна иметь защитную оболочку – шкаф или ящик с запирающейся на ключ дверцей. На дверце или на стене над шиной должен быть нанесен знак .

Вопрос: В многоэтажных домах, имеющих несколько подъездов, ввод коммуникаций обычно осуществляется в разных местах подвала, весьма удаленных друг от друга. Как в этом случае следует выполнять присоединение этих коммуникаций к главной заземляющей шине (ГЗШ): вести к ней отдельный проводник от каждой трубы или можно в подвале выполнить магистраль, к ней присоединить коммуникации, а магистраль в свою очередь присоединить к главной заземляющей шине?
Ответ: Присоединение входящих в здание коммуникаций к основной системе уравнивания потенциалов должно выполняться как можно ближе к их вводу в здание. Наибольшая эффективность основной системы уравнивания потенциалов обеспечивается в том случае, когда все коммуникации входят в здание в одном месте. Однако в больших городских зданиях это не всегда возможно. В этом случае следует считать допустимым выполнение, например в подвале, магистрали, являющейся продолжением главной заземляющей шины, к которой присоединяются все входящие коммуникации.
При питании всей распределительной сети здания от одного ВРУ и отсутствии металлических связей входящих в здание коммуникаций с заземляющим устройством питающей трансформаторной подстанции проводимость такой магистрали должна быть не менее половины проводимости РЕ-шины ВРУ.
При наличии в здании нескольких ВРУ (ГРЩ), питающихся от одной и той же трансформаторной подстанции, проводимость магистрали должна выбираться с учетом возможного протекания по ней нулевого рабочего тока в нормальном несимметричном режиме.
При отсутствии расчетных данных о возможном значении тока несимметрии проводимость магистрали должна быть не менее половины проводимости нулевой рабочей шины вводного распределительного устройства наибольшей мощности. Магистраль при этом должна быть присоединена к главным заземляющим шинам всех ВРУ здания.
При наличии в здании нескольких ВРУ (ГРЩ) или нескольких встроенных трансформаторных подстанций их главные заземляющие шины соединяются попарно проводниками уравнивания потенциалов (магистралью), сечение (проводимость) которых должна быть не менее сечения (эквивалентной проводимости) меньшей из попарно соединяемых ГЗШ.
Места присоединений проводников уравнивания потенциалов к магистрали и к сторонним проводящим частям должны иметь цветовое обозначение желто-зелеными полосами либо обозначаться знаком и буквами РЕ.
Дополнительные указания по выбору сечений РЕ-шин вводных устройств электроустановок зданий и соответственно сечений ГЗШ приведены в ГОСТ Р51321.1, таблица 4.

Вопрос: Обязательно ли во всех случаях выбирать сечение главной заземляющей шины, исходя из сечения РЕ (РЕN)-проводника питающей линии или возможно принимать сечение ГЗШ по проводимости РЕ-шины ВРУ?
Ответ: С учетом того, что при выборе сечения ГЗШ не требуется учитывать завышение сечения питающего кабеля по условию падения напряжения, выбор сечения ГЗШ по проводимости шин ВРУ является более удобным.
В случае, когда ГЗШ и РЕ(N)-шины ВРУ выполнены из различного материала, сечение ГЗШ следует всегда выбирать по проводимости. Если ГЗШ и нулевая защитная и нулевая рабочая шины ВРУ выполнены из одного материала, сечение ГЗШ может быть принято по сечению шин ВРУ. В обоих случаях следует учитывать рекомендации ответа на вопрос 1 к данному параграфу.

ПУЭ, п. 1.7.127
Во всех случаях сечение медных защитных проводников, не входящих в состав кабеля или проложенных не в общей оболочке (трубе, коробе, на одном лотке) с фазными проводниками, должно быть не менее:
  • 2,5 мм2 – при наличии механической защиты;
  • 4 мм2 – при отсутствии механической защиты.


Сечение отдельно проложенных защитных алюминиевых проводников должно быть не менее 16 мм2.

Вопрос: Какие меры можно считать достаточными для обеспечения механической защиты?
Ответ: Защита от механических повреждений (механическая защита) при открытой прокладке должна выбираться с учетом механических воздействий, возможных в зоне, в которой проложены проводники.
В жилых и общественных зданиях защита от механических повреждений должна быть рассчитана на воздействие твердых (жестких) предметов, которые могут перемещаться человеком в местах прокладки. По нашему мнению, энергию воздействия достаточно принимать не более 2 Дж. Этому условию в жилых и общественных зданиях удовлетворяет любой способ защищенной прокладки: в коробах, трубах, плинтусах, пустотах строительных конструкций и др.
