Приложение 5. Габариты погрузки
Приложение 5
(к §4 статьи 5)
Рис.1 Габарит погрузки на железных дорогах колеи 1520 мм
Рис.2 Габарит погрузки на железных дорогах колеи 1435мм КЖД
Рис.3 Габарит погрузки на железных дорогах колеи 1435мм ЗЧ
Рис.4 Габарит погрузки на железных дорогах колеи 1435мм БДЖ, ПКП
Рис.5 Габарит погрузки на железных дорогах колеи 1435мм ДСВН
Рис.6 Габарит погрузки на железных дорогах колеи 1000мм ДСВН

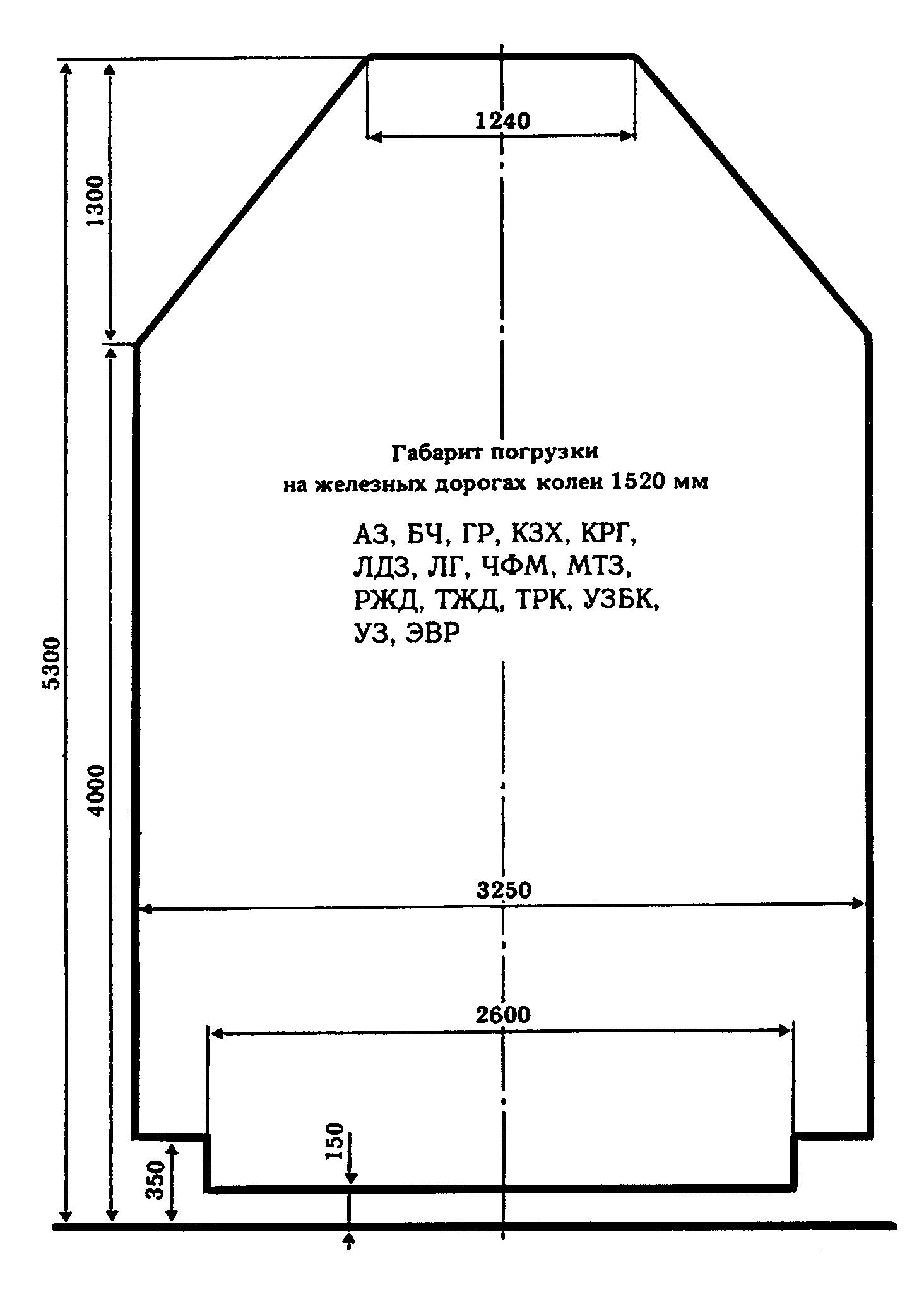

Габарит погрузки на железных дорогах колеи 1520 мм
Габарит погрузки на железных дорогах колеи 1435мм Д

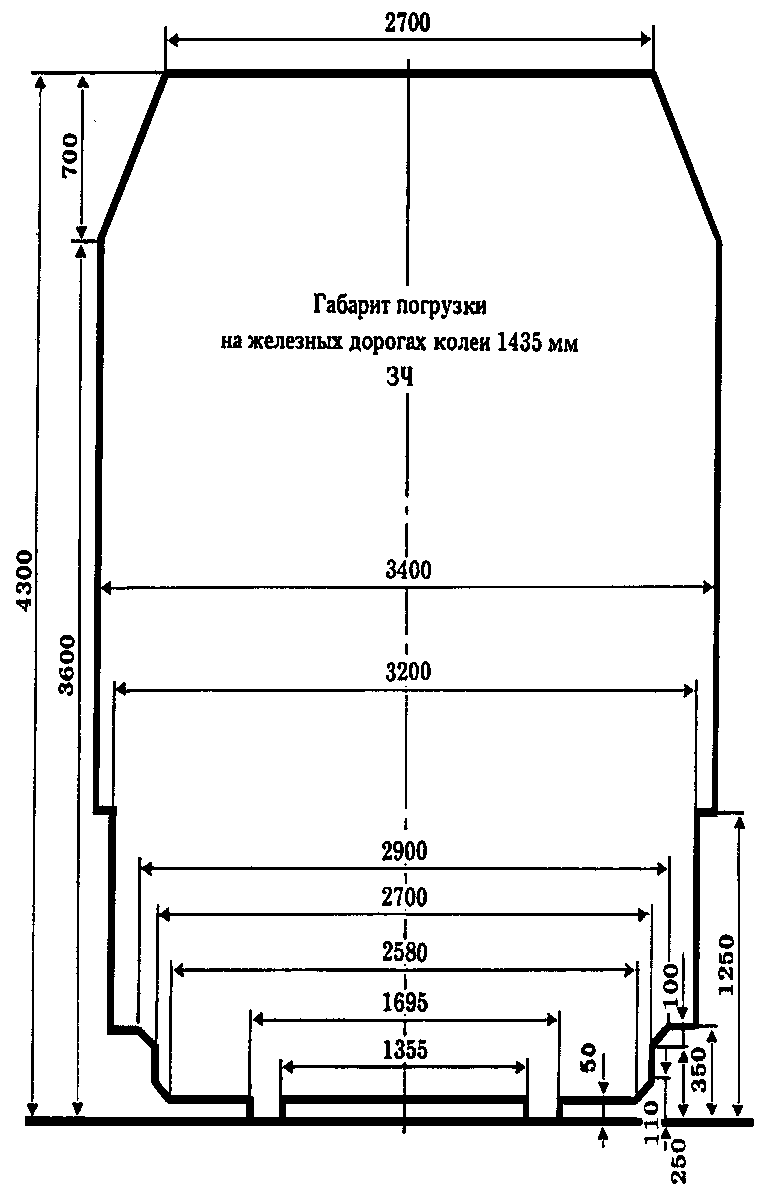

Габарит погрузки на железных дорогах колеи 1435мм ЗЧ

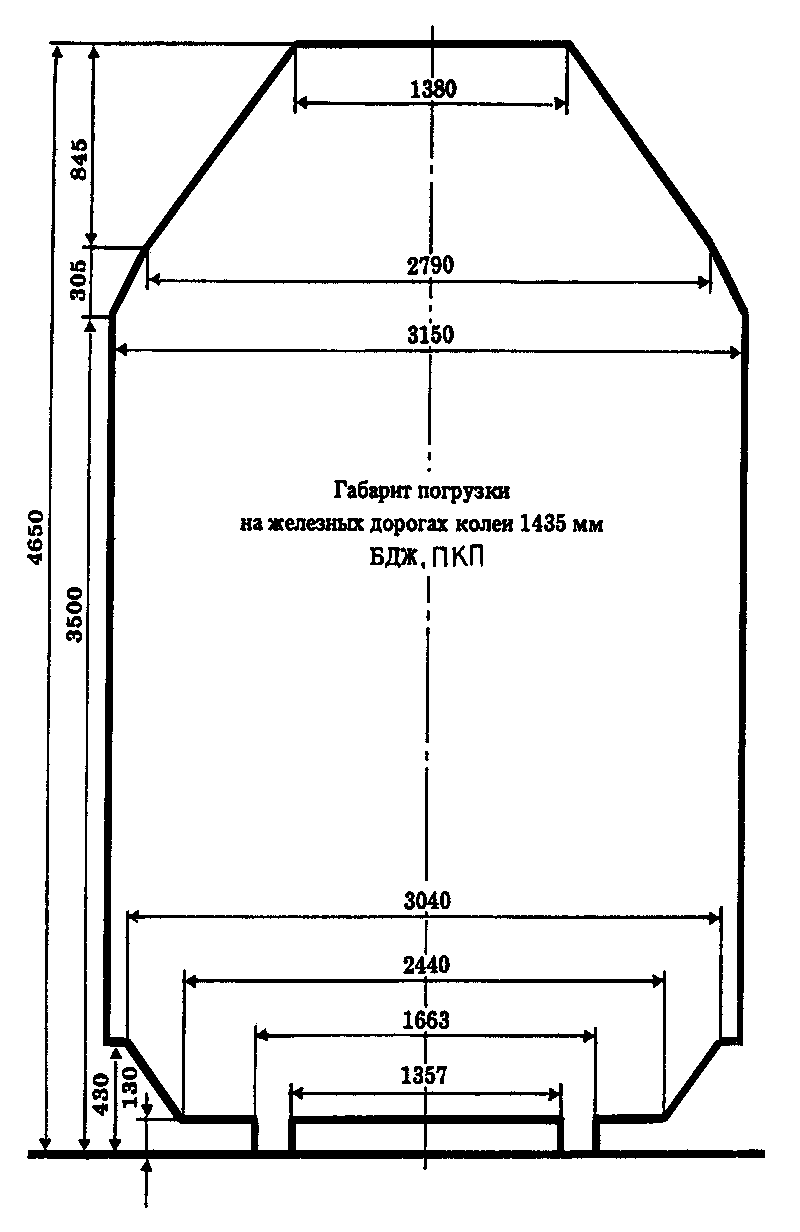

Габарит погрузки на железных дорогах колеи 1435мм БДЖ, ПКП

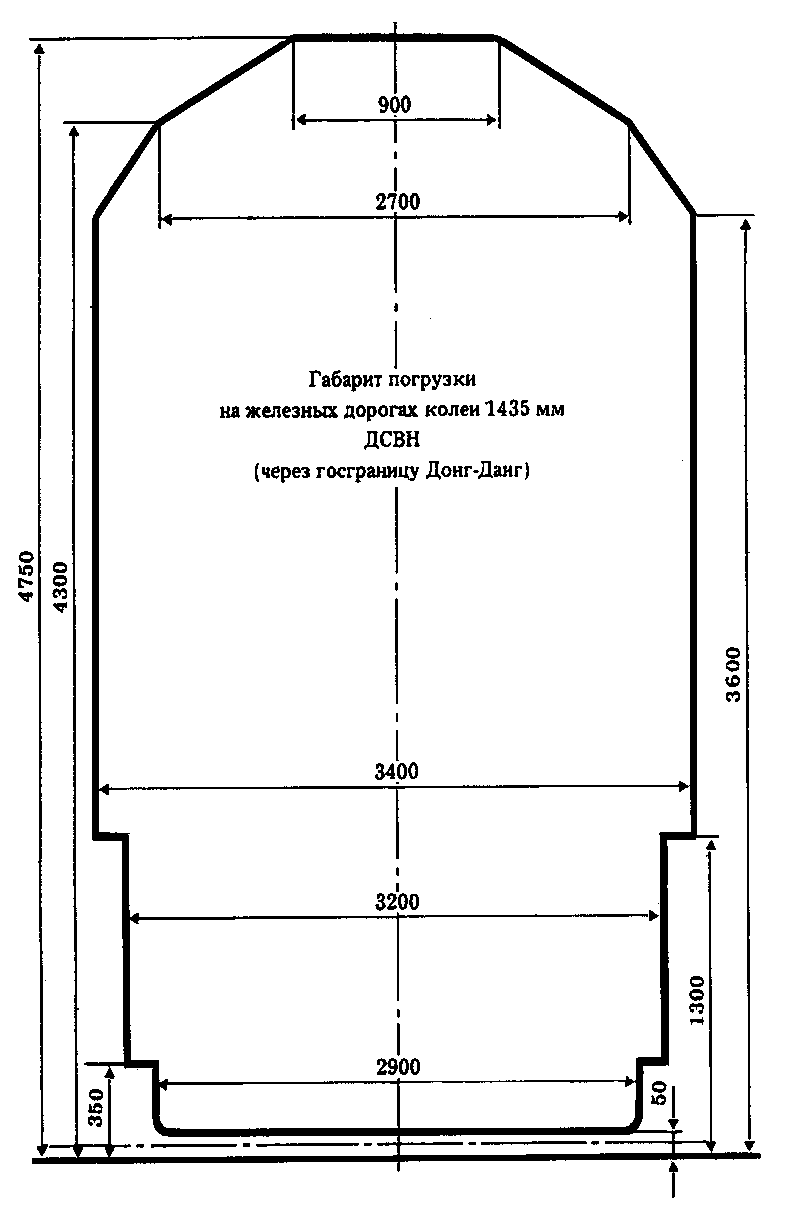

Габарит погрузки на железных дорогах колеи 1435мм ДСВН

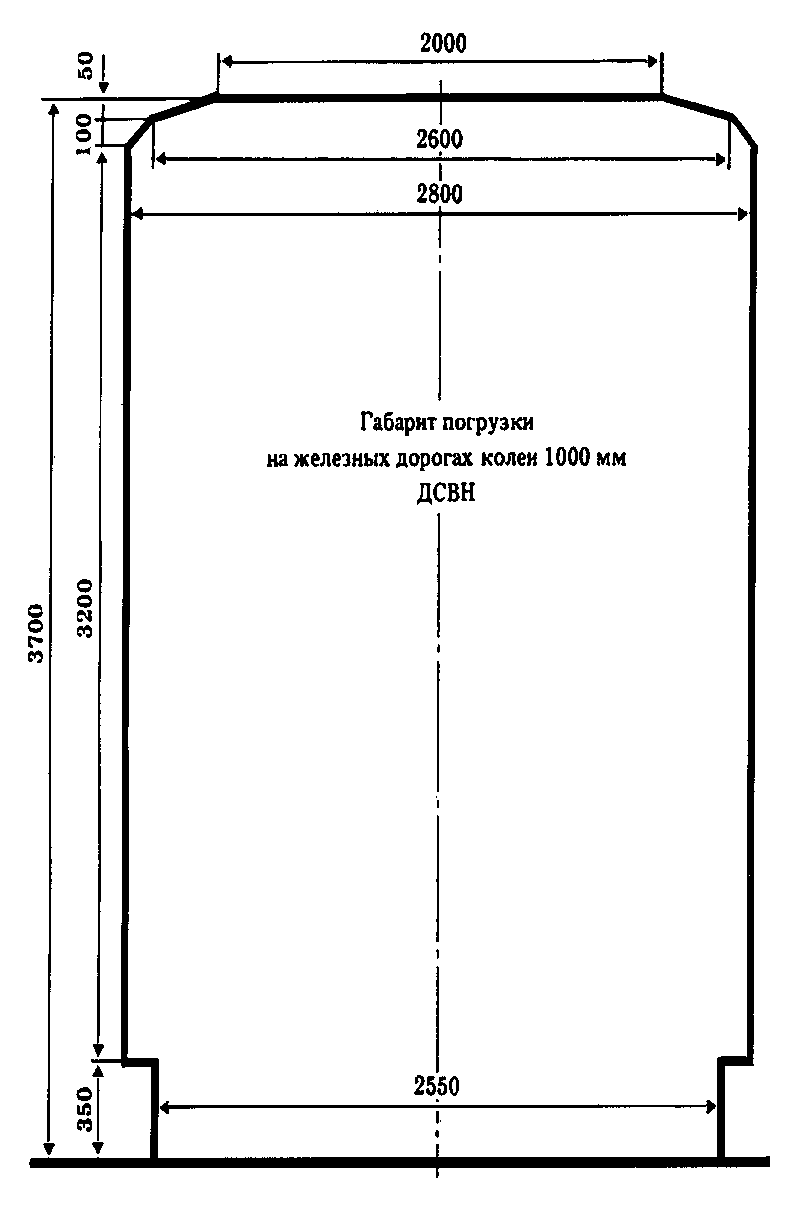

Габарит погрузки на железных дорогах колеи 1000мм ДСВН
Приложение 6. Наклейки на места отправок, вагоны, контейнеры и накладные, а также знаки маркировки на места отправок
Приложение 6
(к §5 статьи 5,
§3 статьи 9,
Приложению 2 и
§15 Приложения 4)
Наклейки на места отправок, вагоны, контейнеры и накладные, а также знаки маркировки на места отправок
1. Наклейки на места отправок, вагоны, контейнеры и накладные
Изображения, размеры и описания знаков опасности №№ 1, 1.4, 1.5, 1.6, 01, 2, 3, 4.1, 4.2, 4.3, 5.1, 5.2, 05, 6.1, 6.2, 7A*, 7B*, 7C*, 7D*, 8 и 9, касающихся перевозок опасных грузов, помещены в Приложении 2.9 к Приложению 2 к СМГС.
Размеры и описания наклеек №№ 10-18 помещены в настоящем Приложении, а их изображения - на 3-й странице обложки (кроме наклейки № 15, изображение которой помещено в Приложении 2.9 к Приложению 2 к СМГС). Кроме того, изображения, размеры и описания наклеек №№ 10-15 помещены также в Приложении 2.9 к Приложению 2 к СМГС.
2. Размеры и описание наклеек на места отправок, вагоны, контейнеры и накладные
2.1. Размеры наклеек
2.1.1. Размеры знаков опасности, касающихся перевозок опасных грузов, помещены в Приложении 2.9 к Приложению 2 к СМГС.
2.1.2. Размеры наклеек №№ 10-12 на места отправок - 148х210 мм. В случае, если величина отправки этого требует, размеры могут быть уменьшены настолько, чтобы наклейки оставались ясно видимыми.
2.1.3. Размеры наклеек №№ 13 и 15 на вагоны - 148х210 мм, линия основания треугольника - не менее 105 мм, высота треугольника - не менее 74 мм.
2.1.4. Размеры наклейки № 16:
- для вагонов и контейнеров - 148х105 мм;
- для накладных - 37х27 мм.
2.1.5. Размеры наклеек №№ 17 и 18 на вагоны и контейнеры -148х105 мм.
2.2. Описание наклеек
Описания знаков опасности, касающихся перевозок опасных грузов, помещены в Приложении 2.9 к Приложению 2 к СМГС.
Наклейка №10
 | Цвет бумаги: белый или подходящий контрастный фон. Рисунок: раскрытый зонт черного цвета с шестью каплями воды. Надпись (значение): Беречь от сырости. |
Наклейка № 11
 | Цвет бумаги: белый или подходящий контрастный фон. Рисунок: две стрелы черного цвета, направленные вверх. Надпись (значение): Верх, не кантовать. |
Наклейка № 12
 | Цвет бумаги: белый или подходящий контрастный фон. Рисунок: стеклянный бокал черного цвета. Надпись (значение): Бьющийся груз. Обращаться осторожно. |
Наклейка № 13
Цвет бумаги: белый.
Рисунок: восклицательный знак черного цвета в красном треугольнике.
Надпись (значение): Перемещать осторожно. При маневрах не толкать.
Наклейка № 14
(Резервная)
Наклейка № 15
Цвет бумаги: белый.
Рисунок: три красных треугольника, внутри каждого - восклицательный знак черного цвета.
Надпись (значение): Передвигать толчками и спускать с сортировочной горки запрещено. Должен подаваться отдельным локомотивом. Беречь ОЛЕ/ соударения с другим подвижным составом.
Наклейка № 16
 | Цвет бумаги: синий. Рисунок: белый медведь на льдине, отпечатанные белым цветом. Надпись (значение): Дополнительное снабжение льдом. В нижней части наклейки находится белое поле размером 148х20 мм (наклейка для вагона) или 37х5 мм (наклейка для накладных), куда отправитель вписывает название станции, на которой должно быть произведено дополнительное снабжение льдом. Название станции должно быть сделано на языке страны отправления с переводом на один из рабочих языков ОСЖД (китайский, русский). |
Наклейка №17
 | Цвет бумаги: белый. Рисунок: голова быка, петух и сидящая собака, отпечатанные синим цветом. Надпись (значение): Живность. |
Наклейка № 18
 | Цвет бумаги: белый. Рисунок: рыба, тюльпан и кисть винограда с листом, отпечатанные синим цветом. Надпись (значение): Скоропортящиеся грузы. |
Примечание:
1. Наклейки №№ 10-13, 15 должны быть обрамлены черной полосой, №№ 17 и 18 - синей полосой.
2. Наклейки №№ 16-18 могут быть напечатаны в форме прямоугольника, расположенного или вертикально, или горизонтально.
3.1. Знаки маркировки на места отправок
Место застроповки цепей, тросов

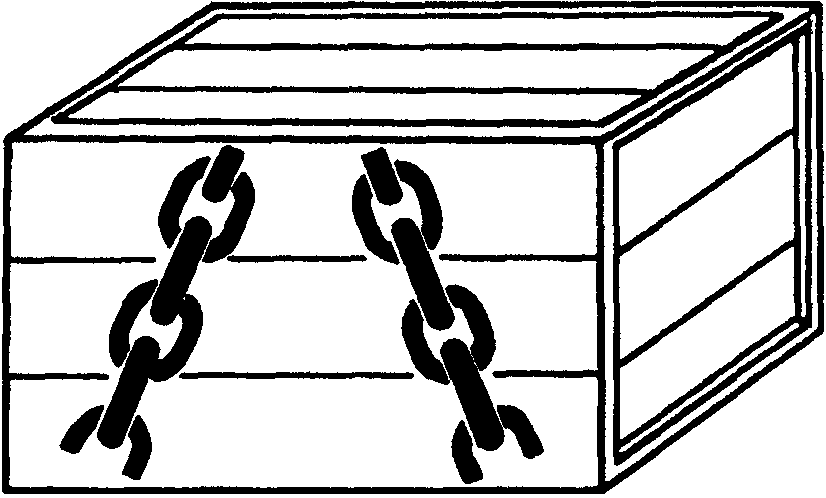

Пример нанесения знаков маркировки
Центр тяжести
3.2 Описание знаков маркировки на места отправок

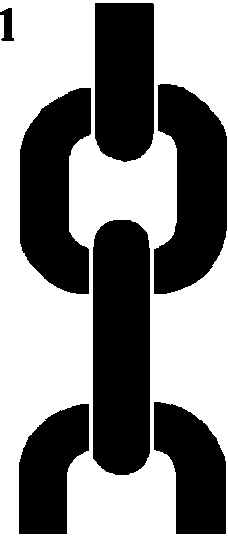

Знак маркировки 1
Цвет рисунка черный на светлом фоне или другие контрастные цвета.
Рисунок: цепь.

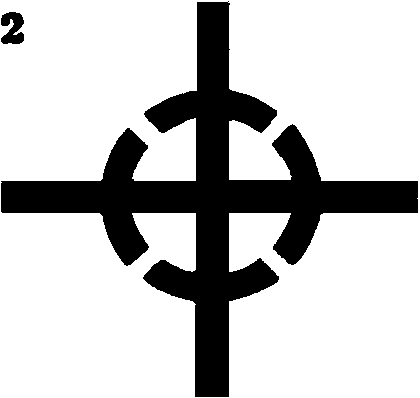

Знак маркировки 2
Цвет рисунка черный на светлом фоне или другие контрастные цвета.
Рисунок: две пересекающиеся под прямым углом линии, обведенные в их точке пересечения окружностью в виде прерывистой линии.
