A.1 Подбор краски на приборе для испытания печатных свойств


Нарезать на ленты половинной ширины бумагу для красочных проб по стандарту ISO 284&-1 и бумагу, для которой необходимо подобрать требуемый цвет типографской краски. Толщина тестируемой бумаги должна быть примерно такой же, как у эталонной бумаги. Прикрепить обе полоски бумаги липкой лентой параллельно друг другу на стандартном лабораторном штативе прибора для испытания печатных свойств типографских материалов. Используя печатную форму для нанесения сплошных красочных покрытий, и типографскую краску, соответствующую стандарту ISO 2846-1, выполнить тест на наложение краски в точном соответствии с указаниями по пробной печати, изложенными в стандарте ISO 2846.1. Количество краски, перенесенной на бумагу, должно быть подобрано таким образом, чтобы красочный слой после высыхания давал бы на полоске эталонной бумаги тот цвет, который соответствует стандарту ISO 2846-1. Когда на эталонной полоске бумаги будет получен при визуальной оценке нужный цвет красочного слоя, следует выполнить замер цвета типографской краски на бумаге неизвестного типа, на которую краска накладывалась одновременно с печатью по эталонному образцу. Полученный результат дает рекомендуемый цвет краски для данного типа бумаги.


A.2 Подбор краски на офсетной печатной машине с листовой подачей бумаги


Подготовить к печати на печатной машине с ручной листовой подачей бумаги стопку примерно в 100 листов, сложенную попарно из листов бумаги с эталонными свойствами согласно стандарту ISO 2846-1 и листов бумаги проверяемого типа, на которые заранее должна быть нанесена разборчивая и хорошо различимая маркировка. Толщина листов бумаги как эталонной, так и проверяемой, , должна быть примерно одинаковой. Заправить печатную машину краской, соответствующей стандарту ISO 2846-1. При запуске печатной машины смачивание печатной формы краской должно быть отрегулировано таким образом, чтобы на эталонной бумаге, на участках с заливкой основными плашечными цветами после высыхания краски тона голубого, пурпурного, желтого и черного цветов соответствовали стандарту ISO 2846-1. При необходимости можно включить и отрегулировать сушку перед прогоном пробной печати. Во время допечатывания оставшейся части бумаги из стопки, регулярно проверять смачиваемость краской на листах эталонной бумаги, она должна оставаться неизменной, при необходимости ее следует подрегулировать. После сушки, вложенные заранее листы бумаги другого типа извлекают из стопки – они покажут цвета краски, которые затем будут использоваться при печати.


ПРИМЕЧАНИЯ


32 В печатной машине эталонные и тестируемые листы бумаги в общей стопке должны иметь одну и ту же равномерную толщину красочной пленки по всей поверхности. Листы проверяемой бумаги, вложенные попеременно с эталонными, могут нарушить равномерность толщины красочного покрытия, так как могут иметь иную степень шероховатости поверхность, и следовательно впитывать относительно больше или меньше краски. Однако, подача краски, как правило, восстанавливается до нормы – до исходного состояния, уже после печати первых 50 листов.


33 Цвета красок определенные способами, описанными в пп. А1 и А2, дают результаты очень хорошо согласующиеся между собой.


Приложение B

(справочный материал)


Стандартные сочетания красок под плашечные цвета,

измеренные в ненормированных условиях


Таблица B.1- Цветовые координаты цветов для цветовой последовательности «голубой-пурпурный-желтый» - (единица измерения: 1)

Тип бумаги 1)
1
2
3
4
5




L*, a*, b* 2)3)
L*, a*, b* 2)3)
L*, a*, b* 2)3)
L*, a*, b* 2)3)
L*, a*, b* 2)3)

Черный
18/ 0/ -1
18/ 1/ 1
20/ 0/ 0
35/ 2/ 1
35/ 1/ 2

Голубой
56/ -27/ -47
55/ -25/ -45
55/ -30/ -39
62/ -20/ -36
55/ -20/ -33

Пурпурный
45/-750 / -10
45/ 71/ -7
43/ 71/ -6
51/ 54/ -4
51/ 53/ -1

Желтый
88/-12/ 96
88/-11/ 92
82/-12/ 87
85/ - 9/ 68
83/ - 7/ 70

Красный
46/ 62/ 42
45/ 59/ 38
58/ 44/ 39
49/ 55/ 20
46/ 54/ 24

Зеленый
50/ -67/ 33
47/-62/ 29
51/-65/ 32
59/-34/ 21
59/-33/ 21

Синий
27/ 29/ -44
27/ 30/-42
26/ 25/-40
40/ -8/-25
40/ 18/-25

1) как указано в п. 4.2.1.1.

2) Цвета были получены как производные от указанных в стандарте ISO 2846-1 методом, описанным в Приложении A.

3) Измерено согласно ISO 12647.1:1996. 5.6. но с осветителем D65.


The colours given in table B.2 were derived by the method given in annex A. The first value of each density pair is measured without polarization, the second with polarization. All dsnsities of solids include the paper density and were taken with the sample placed on a black backing.

Цвета, данные в таблице B.2 были получены методом, описанным в Приложении A. Первое значение каждой пары плотности было измерено без поляризации, второе - с поляризацией. Все значения плотности тона всех заливок даны с учетом плотности бумаги и были измерены на образцах, уложенных на черную подложку.


Таблица B.2 — Значения плотности, измеренные в отраженном свете, для плашечных цветов на пяти стандартных типах бумаги (единица измерения: 1)


Тип бумаги 1)
1
2
3
4
5

Плотность тона, измеренная в отраженном свете по DIN E 3)















Голубой
1.52/1.66
1.38/1.54
1.35/1.57
1.00/1.10
1.03/1.15

Бумага 2)
0.07/0.11
0.08/0.09
0.12/0.14
0.10/0.10
0.13/0.15

Пурпурный
1.47/1.61
1.33/1.49
1.37/1.47
0.90/1.05
0.96/1.14

Бумага 2)
0.07/0.11
0.08/0.09
0.12/0.14
0,10/0.10
0,16/0.19

Желтый
1.4-./1.55
1.16/1.34
1.30/1.44
0.88/1.06
0.96/1.16

Бумага 2)
0.06/0,11
0.06/0.09
0.15/0.18
0.08/0.11
0.23/0.26

Плотность тона, измеренная в отраженном свете по стандарту ISO статус T 4)















Голубой
1.52/1.66
1.38/1.54
1.35/1.57
1,00/1.10
1.03/1.15

Бумага 2)
0.07/0.11
0.08/0.09
0.12/0.14
0.10/0.10
0.13/0.15

Пурпурный

1.47/1.61
1,33/1,49
1.37/1.47
0.90/1,05
0.96/1.14

Бумага 2)
0.07/0,11
0.08/0.09
0.12/0.14
0,10/0.10
0,! 6/0.19

Желтый

1.06/1.16
0.96/1.09
1.00/1,08
0.73/0.91
0.73/0.92

Бумага 2)

0.06/0.11
0.06/0,09
0,14/0.17
0.08/0.11
0.18/0.22

Визуально оцениваемые значения плотности в отраженном свете по ISO 4)















Черный

1.52/1.95
1.48/1.84
1.57/1.89
1.10/1.35
1.10/1.37

Бумага 2)

0.07/0.10
0.08/0.09
0.12/0.14
0.10/0.10
0.15/0.17


1) как указано в п. 4.2.1.1.

2) Фактические значения измеренные в тех же условиях .

3) DIN E относится к более широкому спектру выходного сигнала приборов, как указано в стандарте DIN

16536-2:1995.

4) Выходной сигнал согласно ISO 5-3:1995.


ПРИМЕЧАНИЕ 34 сведения о плотности с поляризацией и без нее приведены для полноты данных. Соответствующие способы применения поляризации описаны в других стандартах.


Приложение С

(справочный материал)


Зависимость возрастания плотности тона от линиатуры растра

при печати на печатной машине




Линиатура растра, см-1

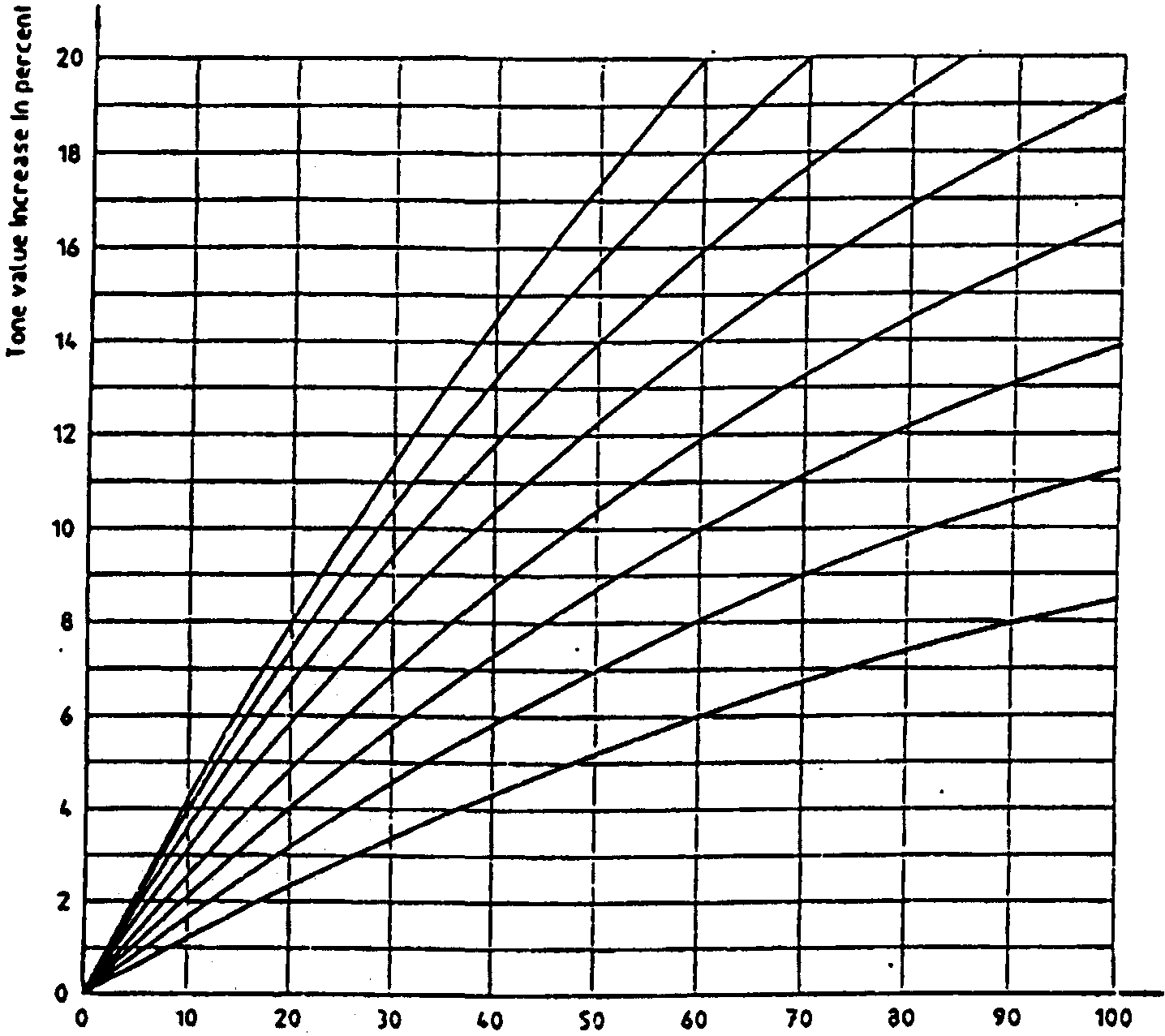

Рисунок C.1 — Зависимость возрастания величины плотности тона (по оси Y) для оттисков, изготовленных на печатной машине, от линиатуры растра при плотности тона на пленке 40 % (каждая кривая соответствует определенному набору условий при печати.)





Линиатура растра, в cм-1

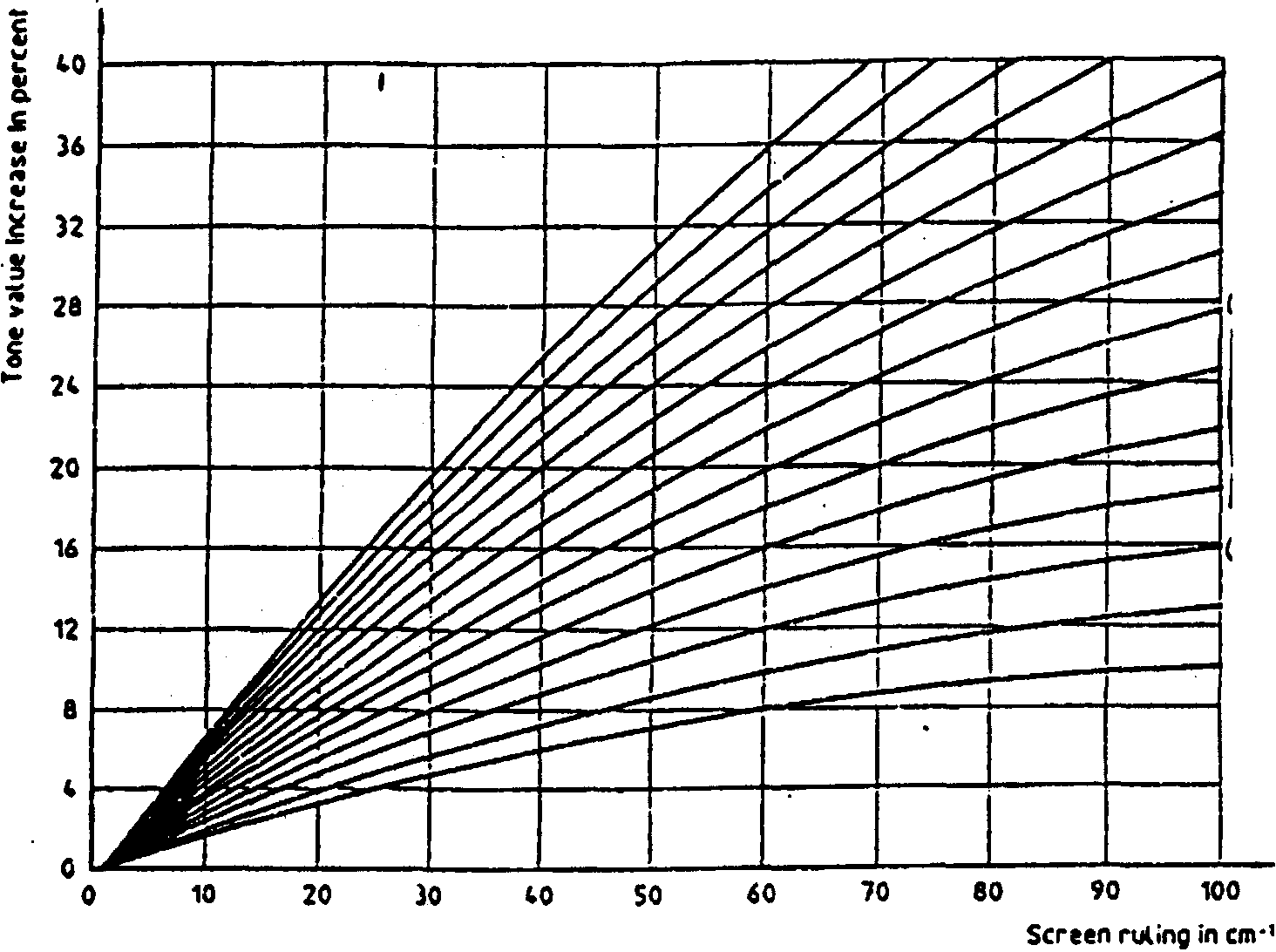

Рисунок C.2 — Зависимость возрастания величины плотности тона (по оси Y) для оттисков, изготовленных на печатной машине, от линиатуры растра при плотности тона на пленке 80 % (каждая кривая соответствует определенному набору условий при печати.)

Приложение D

(справочный материал)


Библиография


(1) ISO 2846-1:—2). Graphic technology—Specification for colour and transparency of printing ink sets — Pan 1 Sheet-fed and heat-set web offset lithographic priming.

- ISO 2846-1: — 2). Графическая технология — Спецификация на цвет и прозрачности типографской краски — Часть 1 Офсетная литографская печать с листовой и рулонной подачей бумаги совмещенной с сушкой


(2) DIN 16536-2:1995. Testing of prints and printing inks in graphic technology — Colour density measurements on on-press or off-press prints — Part 2: Instrument specifications for reflection densitometers and their calibration

- DIN 16536-2:1995. Испытания оттисков и типографских красок в технологии печати — Измерения цветовой плотности при печати на печатных машинах и на другом оборудовании — Часть 2: Спецификация на денситометрические приборы для измерения плотности в отраженном свете и их калибровка.


2) Готовится к публикации. (Пересмотренные редакции стандартов ISO 2946:1975 и ISO 2845:1975)
