Приказ «30» июня 2000 г. №700 Москва Об утверждении Наставления по службе связи Государственной противопожарной службы Министерства внутренних дел Российской Федерации

Вид материала

Документы

Содержание Схема организации проводной связи гарнизона

Подобный материал:

• Приказ Министерства внутренних дел Российской Федерации от 29 июня 2009 г. N 490, 782.44kb.
• Приказ от 20 апреля 1999 г. N 297, 1047.16kb.
• Приказ «об утверждении наставления по работе дорожно-патрульной службы государственной, 785.1kb.
• Приказ мвд РФ от 20. 04. 1999 n 297 ред от 28., 816.13kb.
• Приказ 1 Раздел 1 «Наставление по технической службе федеральной противопожарной службы, 6359.57kb.
• Приказ от 20 апреля 1999 г. N 297 об утверждении наставления по работе дорожно-патрульной, 1003.71kb.
• Приказ от 20 апреля 1999 г. N 297 об утверждении наставления по работе дорожно-патрульной, 1089.9kb.
• Приказ от 29 июня 2009 г. N 490 об утверждении наставления по организации профессиональной, 963.43kb.
• Министерство внутренних дел российской федерации государственная противопожарная служба, 1922.75kb.
• Министерство внутренних дел российской федерации государственная противопожарная служба, 2170.78kb.

ПРИЛОЖЕНИЕ 3

к Наставлению

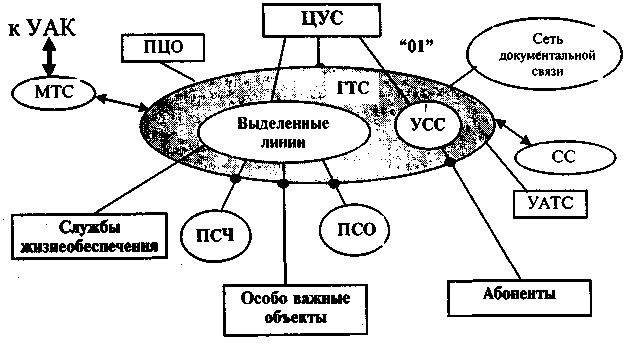

Схема организации проводной связи гарнизона





ПРИЛОЖЕНИЕ 4

к Наставлению


Схема общей сети радиосвязи гарнизона

Радиосеть	Канал	ЦУС	Радиостанции
			стационарные	Возимые	Носимые
Диспетчерская	F1-F2-резерв
Связь ЦУС с подразделениями на пожаре	F3
Связь на пожаре	F4
Передача данных	F5
Связь персонального вызова	F6
Связь административно-управленческая	F7
Связь взаимодействия	F8

ПРИЛОЖЕНИЕ 5

к Наставлению

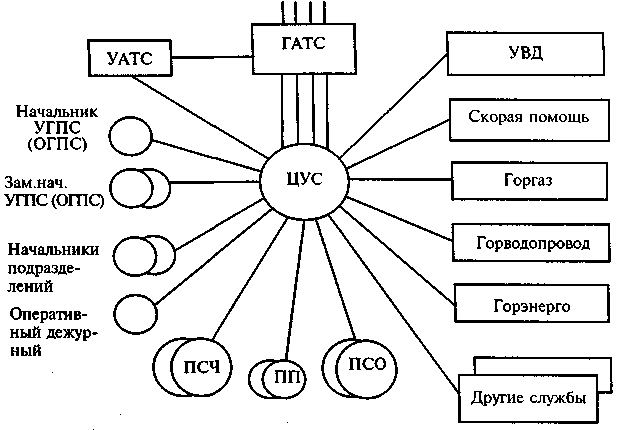

Схема оперативно-диспетчерской телефонной связи





ПРИЛОЖЕНИЕ 6

к Наставлению


Схема организации радиосвязи на пожаре

ЦУС
	Оперативный				(F3) штаб			к ГТС
	(F4), Б			(F4), Б (F4), Б
БУ-1								БУ-2
				(F4), Б
				БУ-3
(F4), Б								(F4), Б

ПРИЛОЖЕНИЕ 7

к Наставлению


Комплекс технических средств ЦУС

АРМ диспетчера

АРМ диспетчера-радиотелефониста

АРМ диспетчера

Коммутатор оперативной телефонной связи

ПЭВМ

Радиостанция УКВ диапазона

ПЭВМ

ПЭВМ

Радиостанция УКВ диапазона

ПЭВМ

Коммутатор оперативной телефонной связи

контроллер пакетной передачи данных

Аппаратура передачи данных

Интеграль

Радиостанция КВ диапазона

Аппаратура передачи данных

ная БД

Громкоговорящая связь

БД

БД

Интегральная БД

Громкоговорящая связь

Радиотелефон сотовой связи

Громкоговорящая связь

Комплекс телеграфной и факсимильной связи и передачи данных

Комплекс многоканальной регистрации аудиосигналов

каналы и линии связи и передачи данных
