Приложение Д (справочное)
Определение наличия блуждающих токов в земле
Д.1. Средства контроля и вспомогательные устройства
Вольтметры с внутренним сопротивлением не менее 1МОм регистрирующие или показывающие с пределами измерений: 0,5 - 0 - 0,5 В; 1,0 - 0 - 1,0 В; 5,0 - 0 - 5,0 В или другими, близкими к указанным пределам.
Два медно-сульфатных электрода сравнения.
Д.2 Проведение измерений
Медно-сульфатные электроды располагают параллельно будущей трассе сооружения, а затем перпендикулярно к оси трассы.
Разность потенциалов на трассе проектируемого сооружения измеряют между двумя точками земли через каждые 1000м по двум взаимно перпендикулярным направлениям при разносе измерительных электродов на 100м для обнаружения блуждающих токов.
Показания вольтметра снимают через каждые 10с в течение 10мин в каждой точке.
Д.3. Обработка результатов измерений
Если измеряемое значение превышает (по абсолютной величине) 0,040 В или наибольший размах колебаний измеряемой величины (разность наибольшего и наименьшего значений) во времени превышает 0,040 В (в обоих случаях с учетом различия потенциалов между применяемыми электродами сравнения), то в данном пункте измерения регистрируют наличие блуждающих токов.
Д.4 Оформление результатов измерений
Результаты измерений заносят в протокол, содержащий следующие данные:
- место проведения измерений;
- схему трассы;
- погодные условия при проведении измерений;
- обозначение настоящего стандарта;
- дату проведения измерений;
- измеренные значения потенциалов;
- указание на наличие (отсутствие) блуждающих токов;
- фамилию, инициалы лица, проводившего измерения.
Приложение Е (справочное)
Определение наличия тока в подземных сооружениях связи
Е.1. Средства контроля и вспомогательные устройства
Милливольтметр с внутренним сопротивлением 1Мом на 1В шкалы и пределами измерений: 1 -0- 1 мВ и 10 -0- 10 мВ.
Электроды стальные или свинцовые.
Е.2. Проведение измерений
Контакт измерительных проводников с броней (оболочкой) кабеля осуществляют при помощи стальных или свинцовых электродов.
Измеряют падение напряжения между двумя находящимися на некотором расстоянии друг от друга точками брони (оболочки) кабеля,
О направлении тока (при использовании стрелочного прибора) судят по отклонению стрелки милливольтметра от нуля шкалы, исходя из того, что стрелка милливольтметра отклоняется в сторону зажима, имеющего более высокий потенциал.
Е.3. Обработка результатов измерений
Среднюю силу тока Iср.о6., А, протекающего по кабелю (оболочке и броне), вычисляют по формуле
(Е.1.)где ΔVср. - среднее падение напряжения на соединенных между собой броне и оболочке (на голой свинцовой оболочке), В;
R - сопротивление одного метра свинцовой оболочки или соединенных между собой свинцовой оболочки и брони, Ом/м;
Iоб.- расстояние между точками измерения, м.
Е.4. При проведении строительных работ, монтаже и ремонте муфт ток, протекающий по оболочке и броне кабеля, измеряют непосредственным включением амперметра в разрыв оболочки и брони.
Е.5. Оформление результатов измерений - по Д.4. приложения Д.
Приложение Ж (справочное)
Определение опасного влияния переменного тока
Ж.1. Образцами для измерения являются участки стальных трубопроводов, на которых зафиксировано напряжение переменного тока между трубопроводом и землей, превышающее 0,3 В при отключенной катодной станции.
Ж.2. Средства контроля и вспомогательные устройства
Вольтметр постоянного и переменного тока с входным сопротивлением не менее 1 МОм любого типа. Миллиамперметр переменного тока любого типа на 10 - 50 мА. Конденсатор емкостью 4 мкФ.
Электрод сравнения медно-сульфатный насыщенный переносной.
Электрод вспомогательный из стальной пластинки размером 25×25 мм, одна сторона которой изолирована (неизолированная сторона - рабочая).
Шкурка шлифовальная по ГОСТ 6456.
Ткань любая мягкая чистая (например, бязь).
Ж.3. Подготовка к измерениям
Ж.3.1. Над трубопроводом или в максимальном приближении к нему в месте отсутствия дорожного покрытия делают шурф глубиной от 300 до 350 мм и диаметром от 180 до 200 мм. Из взятой со дна шурфа части грунта удаляют твердые включения размером более 3мм. На выровненное дно шурфа насыпают слой такого грунта, не содержащего твердые включения, и уплотняют.
Рабочую поверхность вспомогательного электрода (В.Э.) зачищают шлифовальной шкуркой по ГОСТ 6456 зернистостью 40 и меньше и насухо протирают тканью.
Затем укладывают на дно шурфа вспомогательный электрод (В.Э.) рабочей поверхностью вниз и засыпают грунтом на высоту 60-80мм от дна шурфа. Грунт над В.Э. утрамбовывают с усилием от 3 до 4кг на площадь В.Э. Сверху устанавливают переносной медно-сульфатный электрод сравнения. При наличии атмосферных осадков предусматривают меры против попадания влаги в грунт.

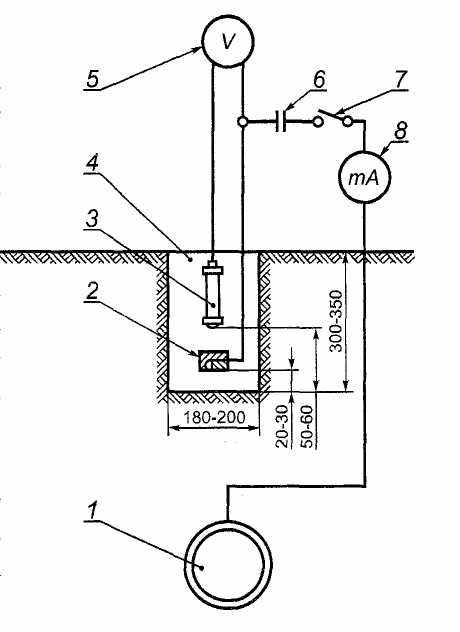

Ж.3.2. Собирают схему измерений, приведенную на рисунке Ж.1., при разомкнутой цепи между В.Э. и трубопроводом.
1 - трубопровод; 2 - датчик потенциала; 3 – переносной медно-сульфатный электрод сравнения; 4 - шурф; 5-вольтметр; 6 - конденсатор; 7 -выключатель; 8 - миллиамперметр переменного тока
Рисунок Ж.1. - Схема измерений опасного влияния переменного тока на подземный стальной трубопровод
Ж.4. Проведение измерений
Ж.4.1. Измерения выполняют в следующей последовательности:
- через 10мин. после установки В.Э. в грунт измеряют его стационарный потенциал относительно медно-сульфатного электрода сравнения;
- подключают В.Э. к трубопроводу, выдерживают 10мин., после чего снимают показания вольтметра и миллиамперметра через каждые 10с. Продолжительность измерения не менее 10мин.
Ж.5. Обработка результатов измерений
Ж.5.1. Среднеарифметическое смещение потенциала ΔUср, мВ, В.Э. за период измерений вычисляют по формуле
(Ж.1.)где
- сумма мгновенных значений потенциала В.Э. при подключении В.Э к трубопроводу, мВ;Ест. - стационарный потенциал В.Э, мВ;
n - число измерений,
Ж.5.2 Среднюю плотность переменного тока i~, мА/ см2, вычисляют по формуле
(Ж.2.)где I~ср - среднеарифметическое значение силы переменного тока за время измерений, мА;
6,25 - площадь В.Э, см2
Ж.6 Оформление результатов измерений
Результаты измерений потенциалов и расчетов смещения потенциала заносят в протокол по форме Ж.1, а измерений силы тока и расчета плотности тока - в протокол по форме Ж.2, Данные могут быть на любом носителе (бумажном или электронном).
Форма Ж.1
Протокол
измерений смещения потенциала трубопровода
при определении опасного влияния переменного тока
Наименование города
Вид подземного сооружения и пункта измерения
Дата «____» ___г.
Время измерения: начало , окончание
Тип и заводской номер прибора ,дата поверки
Измеренное значение стационарного потенциала вспомогательного электрода (В.Э) относительно медно-сульфатного электрода сравнения
Результаты измерений:
| Интервал измерении | Up мВ, для интервала | |||||
| 0с | 10с | 20 с | 30 с | 40 с | 50 с | |
| 0 мин | | | | | | |
| 1 мин | | | | | | |
| 2 мин | | | | | | |
| 3 мин | | | | | | |
| 4 мин | | | | | | |
| 5 мин | | | | | | |
| 6 мин | | | | | | |
| 7 мин | | | | | | |
| 8 мин | | | | | | |
| 9 мин | | | | | | |
Результаты камеральной обработки измерений
| Число измерений | Сумма мгновенных значений потенциала | Среднее значение потенциала | Среднее значение смещения |
| 1 | 2 | 3 | 4 |
| | | | |
Оценка опасности коррозии под действием переменного тока ______________________________________________________ опасно, неопасно
Измерения провел Проверку провел _________________________
Обработку данных провел ______________________________________________________
Форма Ж.2
Протокол
измерений плотности переменного тока при определении опасного влияния переменного тока
Наименование города _________________________________________________________
Вид подземного сооружения и пункта измерения __________________________________
Дата __________________________________________
Время измерения: начало , конец
Тип и номер прибора , дата поверки ______________________
Результаты измерений мгновенной силы переменного тока:
| Интервал измерений | I~, мА, для интервала | |||||
| 0с | 10с | 20 с | 30 с | 40 с | 50 с | |
| 0 мин | | | | | | |
| 1 мин | | | | | | |
| 2 мин | | | | | | |
| 3 мин | | | | | | |
| 4 мин | | | | | | |
| 5 мин | | | | | | |
| 6 мин | | | | | | |
| 7 мин | | | | | | |
| 8 мин | | | | | | |
| 9 мин | | | | | | |
Результаты камеральной обработки измерений
| Число измерений | Сумма мгновенных значений силы переменного тока I~, мА | Среднее значение силы переменного тока I~ср, мА | Среднее значение плотности переменного тока i~,, мА/см2 |
| 1 | 2 | 3 | 4 |
| | | | |
Оценка опасности коррозии под действием переменного тока. ________________________
опасно, неопасно
Измерение провел ___________________________ Проверку провел ___________________
Обработку результатов провел
