МЕДЬ МАРКИ OF-OK

ПО СТАНДАРТУ ASTM № 10200 OF


БЕСКИСЛОРОДНАЯ МЕДЬ ВЫСОКОЙ ЧИСТОТЫ

С ВЫСОКОЙ ЭЛЕКТРОПРОВОДНОСТЬЮ

ДЛЯ ВСЕХ ОБЫЧНЫХ СЛУЧАЕВ ПРИМЕНЕНИЯ В ЭЛЕКТРОТЕХНИКЕ

OF-OK


  • Высокая удельная электропроводность
  • Высокая удельная теплопроводность
  • Сопротивление водородному охрупчиванию
  • Отличная свариваемость и способность к пайке твердым и мягким припоем
  • Хорошая обрабатываемость
  • Отличная способность к глубокой вытяжке
  • Хорошее сопротивление удару и усталостная прочность
  • Отличная иммунность (устойчивость к химической коррозии)



МЕДЬ МАРКИ OF-OK


Специальным изделием Лувата является бескислородная медь с высокой электропроводностью марки OF-OK

OF-OKэто медь высокой чистоты с удельной электропроводностью не менее 100% по МАКО (Международная ассоциация классификационных обществ). Максимальное содержание кислорода 10 ppm (0,001%),что означает что эта медь устойчива к водородному охрупчиванию.

Лувата – одна из нескольких металлургических компаний в мире, организованных по вертикальному принципу, деятельность которых охватывает разведку, разработку месторождений, обогащение руд, рафинирование металлов и производство полуфабрикатов. Компания эксплуатирует несколько шахт и четыре металлургических завода. Хорошо оборудованные лаборатории и металлургический исследовательский центр помогают поддерживать высокий стандарт разработки изделий и экспертизы изделий. В результате, Лувата имеет возможность установить высокий уровень системы контроля качества на всех этапах производственного процесса.


ПРОИЗВОДСТВО


Производство меди OF-OKначинается с плавки качественных катодов в строго контролируемых условиях и отливки в инертной атмосфере заготовок. Во время этого процесса не допускается контакта меди с воздухом. Промежуточный или окончательный отжиг проводится либо в восстановительной газовой среде, либо в вакууме. Горячая медь подвергается экструзии в воде во избежание окисления поверхности и для получения мелкой и однородной зернистой структуры.

Лувата использует медь марки OF-OKдля производства листов, ленты, прутков, проволоки и различных профилей, главным образом, для электротехнической промышленности.


СВОЙСТВА


Важнейшими свойствами меди марки OF-OKпроизводства компании Лувата являются ее чистота и бескислородность.

Эти свойства вместе с высокой электропроводностью, прочностью, хорошей обрабатываемостью и высоким качеством поверхности гарантируют производителям, использующим эту медь, высококачественную продукцию.


ПРЕИМУЩЕСТВА


Благодаря чистоте меди марки OF-OK(содержание Cu мин. 99,99%), ее электропроводность очень высока, обычно от 101 до 102% по МАКО. Но самые замечательные преимущества меди OF-OKсостоят в ее устойчивости к водородному охрупчиванию и в том, что ее можно формовать лучше, чем другие марки меди.

Бескислородность обеспечивает отличную структуру материала после термообработки.

Характеристиками меди OF-OKявляются прочность, хорошая способность принимать холодную обработку и пайку.

ПРЕДНАЗНАЧЕНИЕ


Медь OF-OKявляется материалом для:
  • энергораспределительных систем
  • подводных телекоммуникационных кабелей
  • коаксиальных кабелей
  • волноводов
  • штампованных и прессованных электротехнических изделий
  • теплоотводов для полупроводников
  • обмоток трансформаторов
  • катушек для индукционных печей
  • электромагнитов с водяным охлаждением и коммутаторов/коллекторов для электродвигателей
  • водогрейных котлов
  • обмоток электромагнитов для ускорителей частиц


СВАРКА И ПАЙКА ТВЕРДЫМ ПРИПОЕМ


При водородном охрупчивании ионы водорода рассеиваются в медь при высокой температуре и образуют с атомами кислорода в меди водяной пар. Этот пар имеет давление достаточно высокое для образования пор в меди. Водородное охрупчивание возможно, когда медные компоненты паяются твердым припоем или свариваются в восстановительной газовой среде, содержащей водород. В результате этого технические сорта меди, которые обычно содержат 200-600 ppm (0,02-0,06%) кислорода, превращаются в совершенно хрупкий ни на что не пригодный металл. Для некоторых применений меди может быть неприемлемым даже такое низкое содержание кислорода, как 20 ppm (0,002%). В меди OF-OK мы гарантируем содержание кислорода максимум 10 ppm (0,0010%). Благодаря этому отсутствию кислорода и очень низкому содержанию примесей медь OF-OK особенно пригодна для всех видов пайки твердым припоем и сварки. С другой стороны, красная/технически чистая медь демонстрирует осаждение кислорода в виде Cu2O. При сварке вольфрамовым электродом в инертном газе, газовой сварке и пайке твердым припоем водород связывается с кислородом, образуя водяной пар, что приводит к сильной пористости.

При сварке меди OF-OK шов получается прочнее и гораздо однороднее, чем при сварке красной/технически чистой меди.


РАЗМЕРЫ ПРОДУКЦИИ, ПОЛУЧАЕМОЙ ВОЛОЧЕНИЕМ


ШИНЫ



Ширина

Мин. толщина






























Длина: 4-4,5 м

13’-15’


ПРУТКИ


Размер

Форма

Длина отрезков

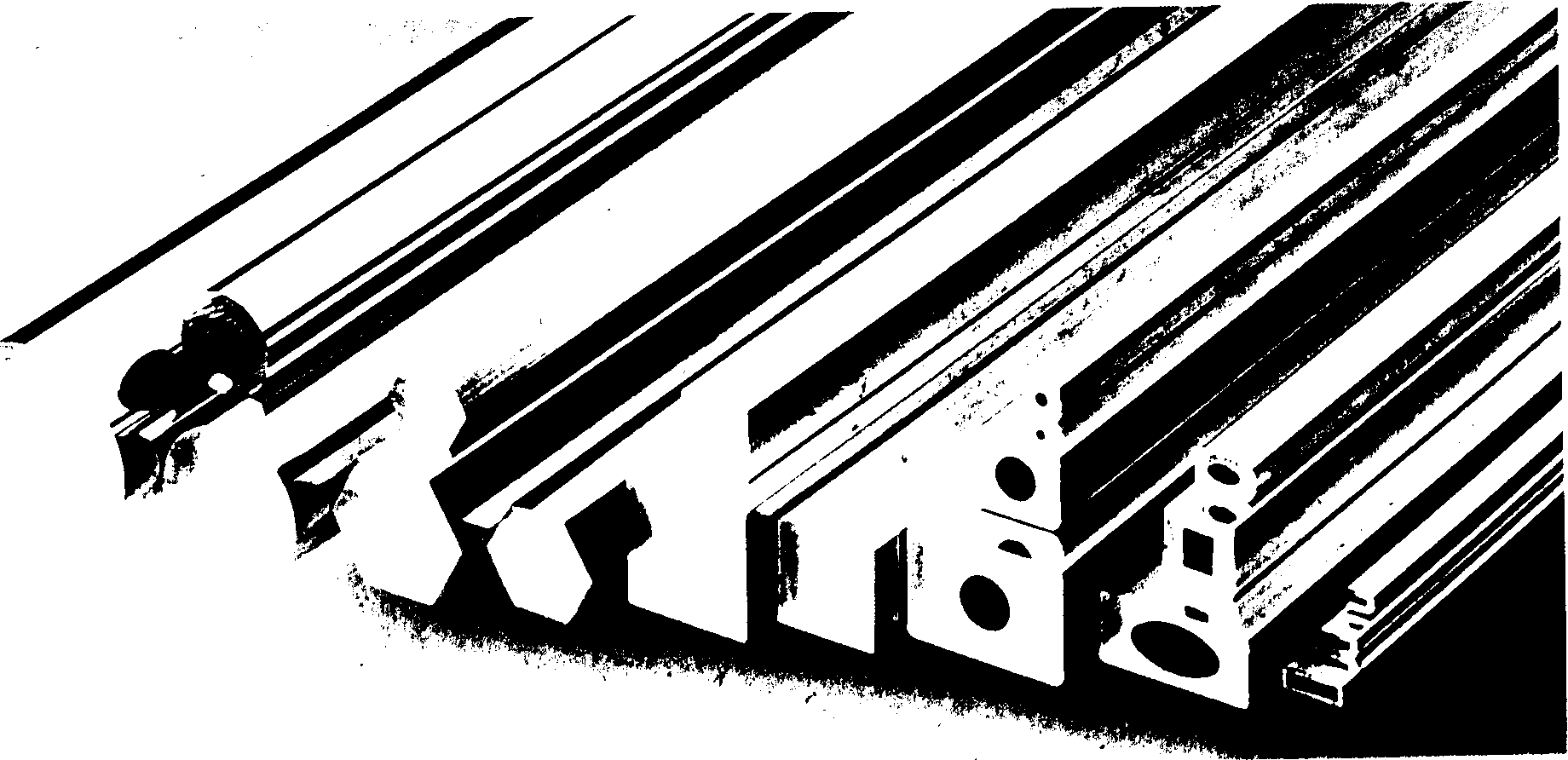

Типичные образцы продукции, получаемой волочением из меди марки OF-OK™




ХИМИЧЕСКИЙ СОСТАВ МЕДИ OF-OK

Cu%(+Ag%) 99,995 (мин. 99,99)

Кислород 5 ppm макс. (0,0005%)




ФИЗИЧЕСКИЕ СВОЙСТВА OF-OK




Метрические единицы

Неметрические единицы, применяемые в США и Великобритании

Плотность при 200 С/ 680 F

8,94 г/ см3

0,323 фунт/дюйм3

Точка плавления

10830 С

19810 F

Коэффициент теплового расширения при

25 - 1000 С/77 - 2120 F

20 - 3000 С/68 - 5720 F



16,8 х 10 –6/0 С

17,7 х 10 –6/0 С




9,3 х 10 –6/0 F

9,8 х 10 –6/0 F


Теплоемкость при

200 С/ 680 F

385 Дж/кг

0,0921 кал/г0 С

0,0921 Бте/фунт0 F

Удельная теплопроводность

при 200 С / 680 F

395 Вт/К м

0,94 кал, см/см2 сек 0 С

226 Бте фут/фут2час0 F

Удельная электропроводность при 200 С/ 680 F,мягкая отожженная

200 С/ 680 F, холодной обработки


58,0-58,9 м/ом мм2

56,3-56,6 м/ом мм2


100,0-101,5% по МАКО

97,0-97,7% по МАКО

Электрическое удельное сопротивление при:

200 С/ 680 F,мягкая отожженная

200 С/ 680 F, холодной обработки




Макс. 17,241 нОм м

17,86-17,65 нОм м




Температерный коэффициент электрического удельного сопротивления при:

200 С/ 680 F,мягкая отожженная


200 С/ 680 F, холодной обработки



0,003 93 на 0 С

(100% по МАКО)

0,003 81 на 0 С

(97% по МАКО)




Модуль упругости (растяжение) при:

200 С/ 680 F, отожженная




118 кН/ мм2




Модуль сдвига при:

200 С/ 680 F, отожженная



44 кН/ мм2
