СНиП II-4-79 С.38
Таблица 33
Значения коэффициента r2
| Отношение высоты помещения, принимаемой от условной рабочей поверхности до нижней грани остекления Нф, к ширине пролета l1 | Значения коэффициента r2 | ||||||||||
| Средневзвешенный коэффициент отражения потолка, стен и пола | |||||||||||
 |  |  | |||||||||
| Количество пролетов | |||||||||||
| 1 | 2 | 3 и более | 1 | 2 | 3 и более | 1 | 2 | 3 и более | |||
| 2 1 0,75 0,5 0,25 | 1,7 1,5 1,45 1,4 1,35 | 1,5 1,4 1,35 1,3 1,25 | 1,15 1,15 1,15 1,15 1,15 | 1,6 1,4 1,35 1,3 1,25 | 1,4 1,3 1,25 1,2 1,15 | 1,1 1,1 1,1 1,1 1,1 | 1,4 1,3 1,25 1,2 1,15 | 1,1 1,1 1,1 1,1 1,1 | 1 05 1,05 1,05 1,05 1,05 | ||
Т а б л и ц а 34
Значения коэффициента Кф
| Тип фонаря | Значения коєффициен-та Кф |
| Световые проемы в плоскости покрытия, ленточные Световые проемы в плоскости покрытия, штучные Фонари с наклонным двусторонним ос- теклением (трапециевидные) Фонари с вертикальным двусторонним остеклением (прямоугольные) Фонари с односторонним наклонным остеклением (шеды) Фонари с односторонним вертикальным остеклением (шеды) | 1 1,1 1,15 1,2 1,3 1,4 |
Расчет коэффициента естественной освещенности (КЕО) следует производить:
а) при боковом освещении по формуле
(8)б) при верхнем освещении по формуле
(9) в) при верхнем и боковом освещении по формуле
(10)где εб — геометрический КЕО в расчетной точке при боковом освещении, учитывающий прямой свет неба, определяемый по графикам I и II (рис. 2 и 3);
q — коэффициент, учитывающий неравномерную яркость облачного неба МКО, определяемый по табл. 35;
зд — геометрический КЕО в расчетной точке при боковом освещении, учитывающий свет, отраженный от противостоящих зданий, определяется по графикам I и II;R — коэффициент, учитывающий относительную яркость противостоящего здания, принимаемый по табл. 36;
εb — геометрический КЕО в расчетной точке при верхнем освещении, определяемый по графикам ІІІ и II (рис. 4 и 3);
εср — среднее значение геометрического КЕО при верхнем освещении на линии пересечения условной рабочей поверхности н плоскости характерного вертикального разреза помещения, определяемой из соотношения
εср=
(εв1+ εв2+ εв3+…+ εвN) , (11)где N — количество расчетных точек;
εв1, εв2, εв3; εвN — геометрический КЕО в расчетныx точках.
Среднее значение КЕО еср при верхнем или верхнем и боковом освещении определяется по формуле
eср=
(
+е2+е3+…+еN-1+
) , (12)где N — количество точек, в которых определяется КЕО;
e1, e2, e3, eN — значення КЕО при верхнем или при верхнем и боковом освещении в точках характерного разреза помещения, определяемые по формулам (9) и (10).
Расчетные значения КЕО ep , полученные по формулам (8), (9), (10), (12), следует округлять до десятых долей. Допускается отклонение расчетного значения КЕО eР от нормированного КЕО ен на ±10%.
Т а б л и ц а 35
Значения коэффициента q
| Угловая высота середины светопроема над рабочей поверхностью, град | Значения коэффициента q | |
| в зоне с устойчивым снежным покровом | на остальной территории СССР | |
| 2 6 10 14 18 22 26 30 34 38 42 46 50 54 58 62 66 70 74 78 82 86 90 | 0,71 0,74 0,77 0,80 0,84 0,86 0,90 0,92 0,95 0,98 1,00 1,04 1,08 1,12 1,16 1,18 1,21 1,23 1,25 1,27 1,28 1,28 1,29 | 0,46 0,52 0,58 0,64 0,69 0,75 0,80 0,86 0,91 0,96 1,00 1,04 1,08 1,12 1,16 1,18 1,21 1,23 1,25 1,27 1,28 1,28 1,29 |
П р и м е ч а н и е. При промежуточных значениях угловой высоты значения коэффициента q находятся линейной интерполяцией.
С
НиП ІІ-4-79 С.39

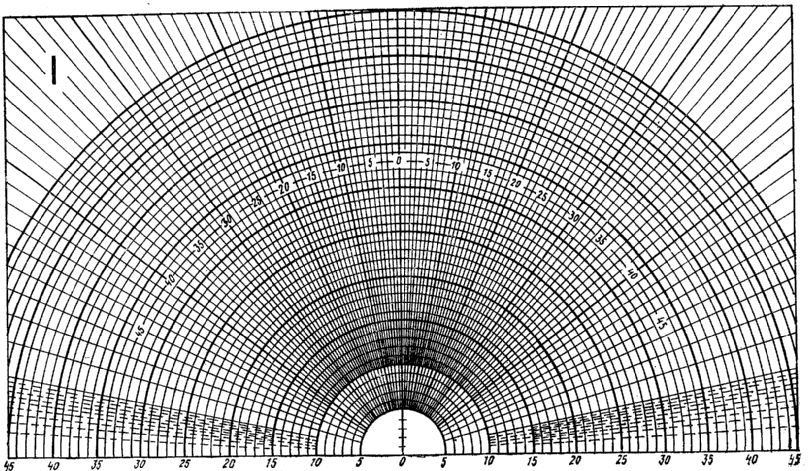

Рис.2. График I А.М. Данилюка для подсчета n1 и
СНиП II-4-79 С.40

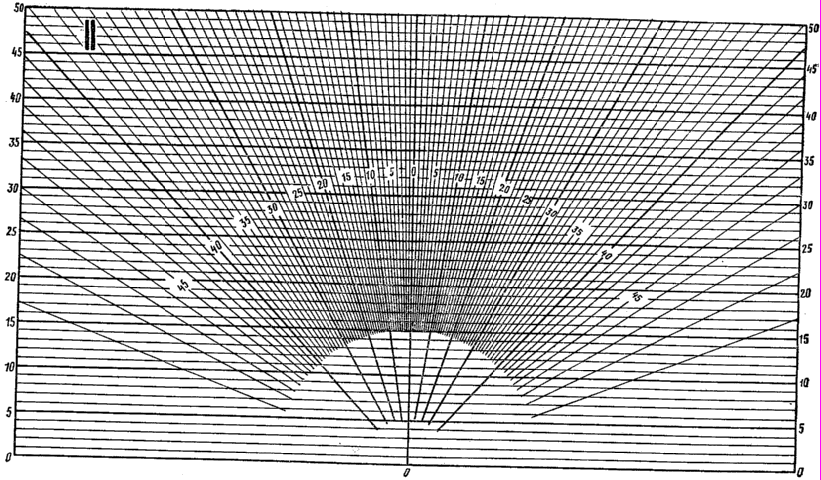

Рис.3 График ІІ А.М. Данилюка для подсчета n2 и
СНиП ІІ-4-79 С.41

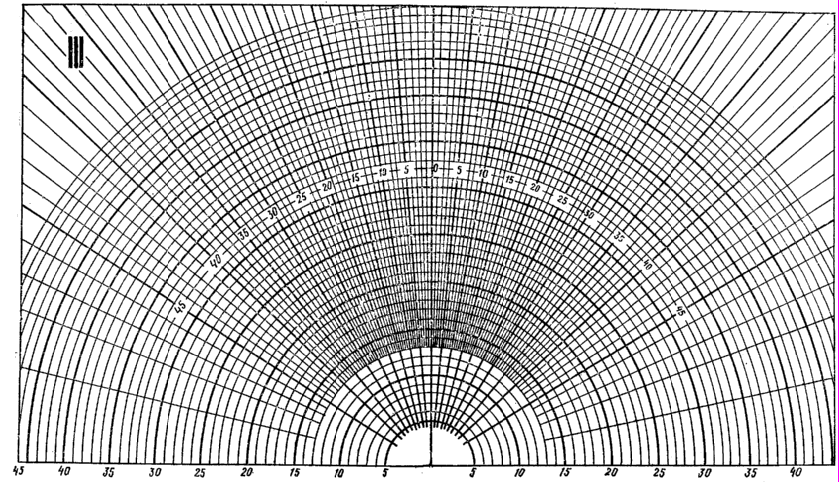

Рис.4. График ІІІ для подсчета n3
СНиП ІІ-4-79 c.42
Т а б л и ц а 36
Значения коэффициента R
| Отделочный материал фасада противостоящего здания | Индекс противостоящего здания в плане  | Индекс противостоящего здания в разрезе Z2=  | Схема расположения противостоящего здания | |||||||
| 0,1 | 0,5 | 1 | 1,5 | 3 | 3 | 4 | 5 и более | |||
| 1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 | 9 | 10 | 11 |
| К  ирпич или бетон | 1 1,5 3 6 10 и более | 0,14 0,14 0,14 0,14 0,14 | 0,25 0,23 0,21 0,2 0,18 | 0,26 0,25 0,23 0,22 0,2 | 0,23 0,22 0,2 0,2 0,18 | 0,2 0,19 0,18 0,17 0,16 | 0,15 0,14 0,12 0,12 0,11 | 0,11 0,1 0,08 0,08 0,08 | 0,06 0,05 0,04 0,04 0,04 | |
| Блоки облицовочные керамические | 1 1,5 3 6 10 и более | 0,16 0,16 0,16 0,16 0,16 | 0,3 0,26 0,24 0,23 0,21 | 0,3 0,28 0,26 0,25 0,23 | 0,26 0,25 0,24 0,23 0,21 | 0,23 0,22 0,2 0,2 0,18 | 0,17 0,16 0,14 0,13 0,12 | 0,13 0,12 0,1 0,09 0,09 | 0,07 0,06 0,05 0,05 0,04 | |
| Краска фасадная цветная на бетоне светлая атмосферо- стойкая | 1 1,5 3 6 10 и более | 0,2 0,2 0,2 0,2 0,2 | 0,36 0,33 0,3 0,29 0,26 | 0,37 0,35 0,33 0,32 0,29 | 0,33 0,32 0,3 0,29 0,26 | 0,29 0,28 0,25 0,24 0,23 | 0,21 0,2 0,18 0,17 0,16 | 0,16 0,15 0,12 0,12 0,11 | 0,08 0,07 0,06 0,06 0,05 | |
| Краска фасадная на бетоне белая атмо-сферостойкая | 1 1,5 3 6 10 и более | 0,25 0,25 0,25 0,25 0,25 | 0,45 0,42 0,38 0,37 0,33 | 0,46 0,44 0,41 0,4 0,36 | 0,4 0,4 0,37 0,36 0,32 | 0,37 0,35 0,32 0,31 0,28 | 0,27 0,24 0,22 0,21 0,19 | 0,2 0,19 0,15 0,15 0,14 | 0,1 0,09 0,08 0,08 0,07 | |
lп,Н — длина и высота противостоящего здания, м;
l — расстояние расчетной точки А в рассматриваемом помещении от внешней поверхности наружной стены, м;
Р — удаление противостоящего здания, м;
a, h1 — ширина окна в плане и высота верхней грани окна над полом, м
П р и м е ч а н и е. При расположении противостоящего здания торцом значения коэффициента R умножаются на 1,5.
Геометрический коэффициент естественной освещенности определяется с помощью графиков I, II и III (рис. 2, 3 и 4).
Геометрический коэффициент естественной освещенности, учитывающий прямой свет неба, в какой-либо точке помещения при боковом освещении определяется по формуле
εб = 0,01 (n1 n2), (13)
где n1 — количество лучей по графику I, проходящих от неба через световые проемы в расчетную точку на поперечном разрезе помещения (рис. 5);
n2 — количество лучей по графику II, проходящих от неба через световые проемы в расчетную точку на плане помещения (рис. 6).
Геометрический коэффициент естественной освещенности, учитывающий свет, отраженный от противостоящего здания εзд при боковом освещении определяется по формуле
εзд=0,01(n
n
), (14)где
—количество лучей по графику I, проходящихот противостоящего здания через световой проем в расчетную точку на поперечном разрезе помещения (рис. 7);
— количество лучей по графику II, прохо-дящих от противостоящего здания через световой проем в расчетную точку на плане помещения (рис. 6).Подсчет количества лучей по графикам I и II производится в следующем порядке:

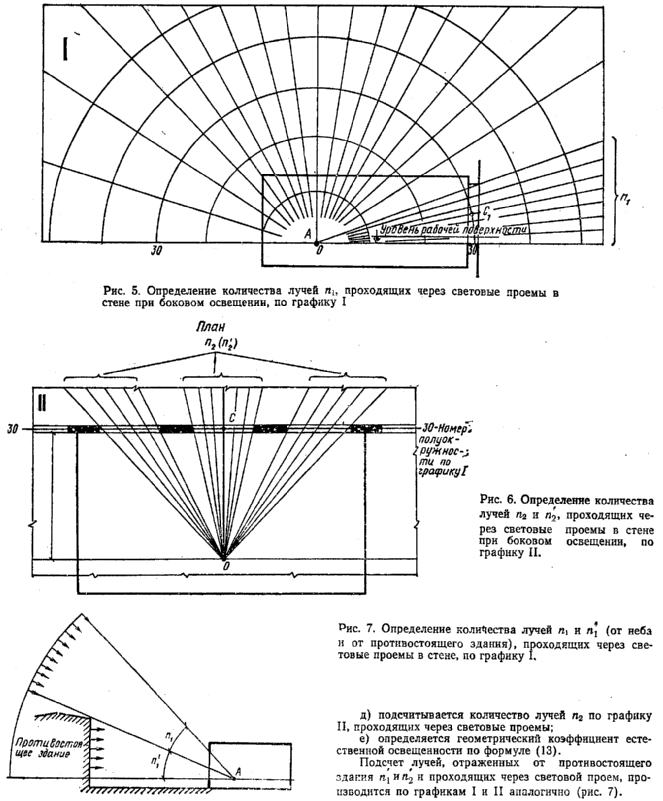

а) график I накладывается на чертеж поперечного разреза помещения, центр графика О совмещается с расчетной точкой А, а нижняя линия графика—со следом рабочей поверхности (рис. 5);
б) подсчитывается количество лучей п1, проходящих через световые проемы;
в) отмечается номер полуокружности на графике I, которая проходит через точку С1 — середину светового проема (рис. 5);
г) график II накладывается на план помещения таким образом, чтобы его вертикальная ось и горизонталь, номер которой соответствует номеру полуокружности по графику I, проходили через точку С (рис. 6);
СНиП ІІ-4-79 С.43
СНиП ІI-4-79 С. 44
Геометрический коэффициент естественной освещенности в какой-либо точке помещения при верхнем освещении ев определяется по формуле
Εв = 0,0 1(n3 n2) , (15)
где n3—количество лучей по графику III, проходящих от неба в расчетную точку через световые проемы на поперечном разрезе помещения;
n2—количество лучей по графику II, проходящих от неба в расчетную точку через световые проемы на продольном разрезе помещения (в случае нескольких световых проемов n3 и n2; определяются отдельно для каждого проема, а затем произведения (n3 n2) суммируются).
Подсчет количества лучей по графикам III и II производится в следующем порядке:
а) график III накладывается на чертеж
поперечного разреза помещения, центр графика О совмещается с расчетной точкой Б, а нижняя линия графика III—со следом рабочей поверхности;
б) подсчитывается количество лучей n3, проходящих от неба в расчетную точку Б через световые проемы (рис. 8);
в) отмечается номер полуокружности графика III, которая проходит через точку С2 — середину светового проема;

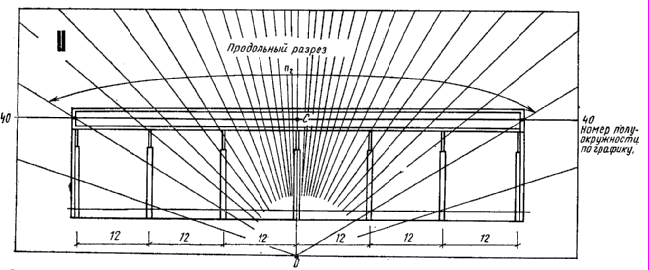

г) график II накладывается на чертеж продольного разреза помещения таким образом, чтобы его вертикальная ось и горизонталь, номер которой соответствует номеру полуокружности по графику III, проходили через точку С2 (рис. 9);
д) подсчитывается количество лучей n2; по графику II, проходящих от неба через световые проемы;
е) определяется геометрический коэффициент естественной освещенности по формуле (15).

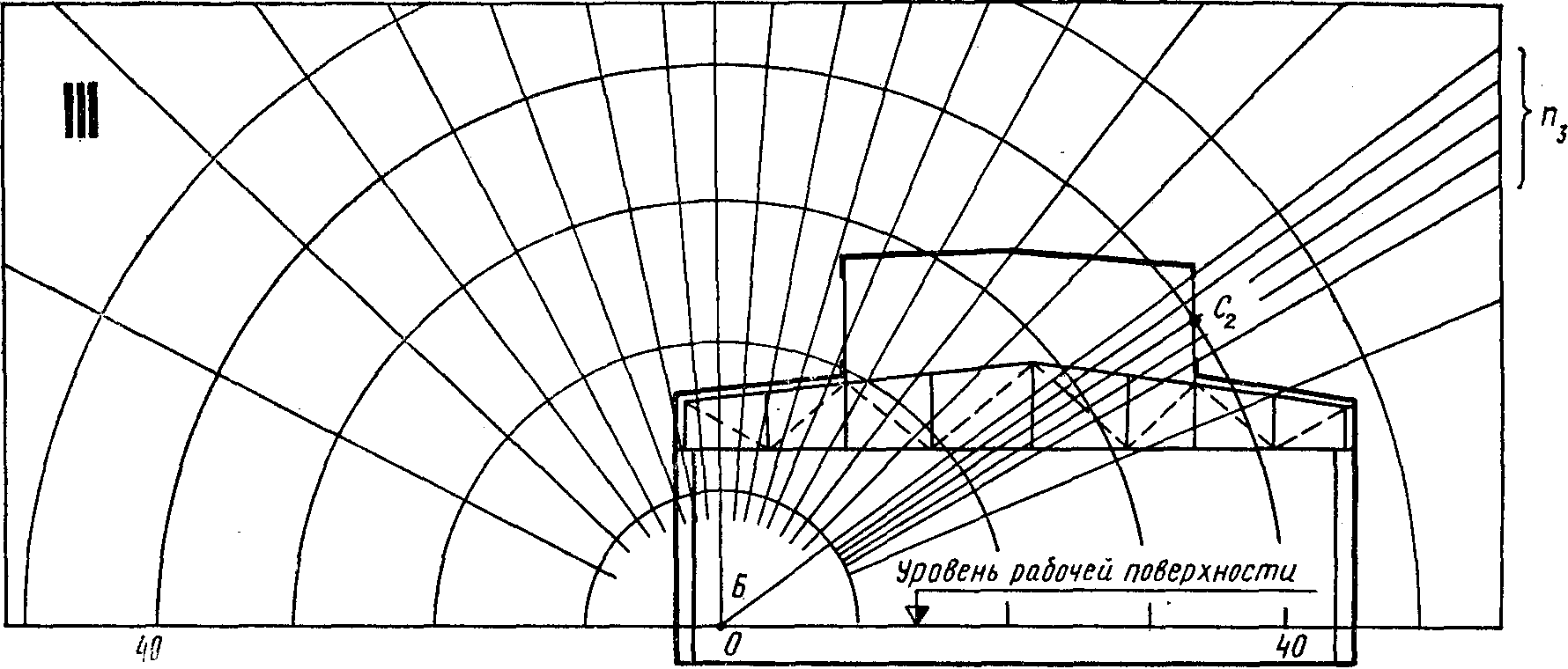

Рис. 8. Определение количества лучей n3, проходящих через световые проемы при верхнем освещении, по графику III
Рис. 9. Определение количества лучей n2, проходящих через световые проемы при верхнем освещении, по графику II
СНиП ІІ-4-79 С.45
Приложение 6
РЕКОМЕНДУЕМЫЕ ЦВЕТОВЫЕ ХАРАКТЕРИСТИКИ ИСКУССТВЕННЫХ ИСТОЧНИКОВ СВЕТА В ЗАВИСИМОСТИ ОТ ЗРИТЕЛЬНОЙ РАБОТЫ
| Характеристика зрительной работы | Освещенность при системе общего освещения, лк | Минимальный индекс цветопередачи источников света Rа для зданий | Диапазон цветовой температуры источников света К для зданий | Примерные типы источников света для зданий | |||
| производ- ственных | общественных | производственных | общественных | производственных | общественных | ||
| Контроль цвета с очень высокими требованиями к цвето-различению (контроль готовой продукции на швейных фабриках, шерстяных тканей и тканей на текстильных фабриках, сортировка кожи, изготовление красок, подбор красок для цветной печати, кабинеты врачей и т. п.) Сопоставление цветов с высокими требованиями к цвето-различению (раскрой верха обуви, контроль сырья на консервных заводах, ткацкие фабрики, раскрой и пошив на швейных фабриках, окраска машин, выставочные залы, специализированные магазины и т. п.) Различение цветных объектов без контроля и сопоставления (сборка радиоаппаратуры, прядение, намотка проводов, переплетные цехи, столовые и т. п.) Работа с ахроматическими объектами (механическая обработка металлов, пластмасс и сборка машин и инструментов, здания управления и т. п.) Общее восприятие интерьера (фойе, вестибюли, залы театров и кинотеатров) | 300 и более 300 и более 300 и более От 150 до 300 Менее 150 500 и более От 300 до 500 От 150 до 300 Менее 150 150 и более | 90 85 50 50 45 50 40 30 25 — | 90 85 55 55 55 55 55 50 45 55 | 5000—6500 4000—6500 3500—6500 3000—4500 2700—3500 3500—6500 3500—6500 3000—4500 2100—3500 — | 5000—6500 4000—6500 3500—6000 3000—4500 2700—3500 3500—6500 3500—6000 3000—4500 2700—3500 2700—4000 | ЛДЦ, ЛДЦ УФ, (ЛХЕ) ЛДЦ, ЛДЦ УФ, (ЛХЕ, ЛЕ) ЛБ, ДРИ, (ЛХБ) ЛБ, (ЛХБ) ЛБ, (ЛН, КГ) ЛБ, (ЛХБ), ДРИ ЛБ, (ЛХБ), ДРИ, ДРЛ ЛБ, (ЛХБ), ДРЛ ЛБ, (ЛТБ, ЛН, КГ), ДНаТ — | ЛХЕ, ЛДЦ, ЛДЦ УФ ЛЕ,ЛДЦ, ЛДЦ УФ (ЛХЕ) ЛБ, (ЛХБ, ЛЕ) ЛБ, (ЛХБ, ЛЕ) ЛБ, (ЛН) ЛБ, ДРИ, (ЛХБ, ЛЕ) ЛБ, ДРИ (ЛХБ, ЛЕ) ЛБ, (ЛХБ, ЛЕ) ЛБ, (ЛТБЦ, ЛН) ЛБ, (ЛЕ, ЛТБЦ, ЛН) |
П р и м е ч а н и я: 1. При расположении здания в I или II поясе светового климата СССР (рис. 1) из диапазона цветовых температур выбираются преимущественно значения, приближенные к нижней границе диапазона, в V поясе — к верхней.
2. В скобках указаны менее эффективные источники света.
СНиП ІІ-4-79 С.46
0,25 0,3 0,35 0,4 0,45 0,5

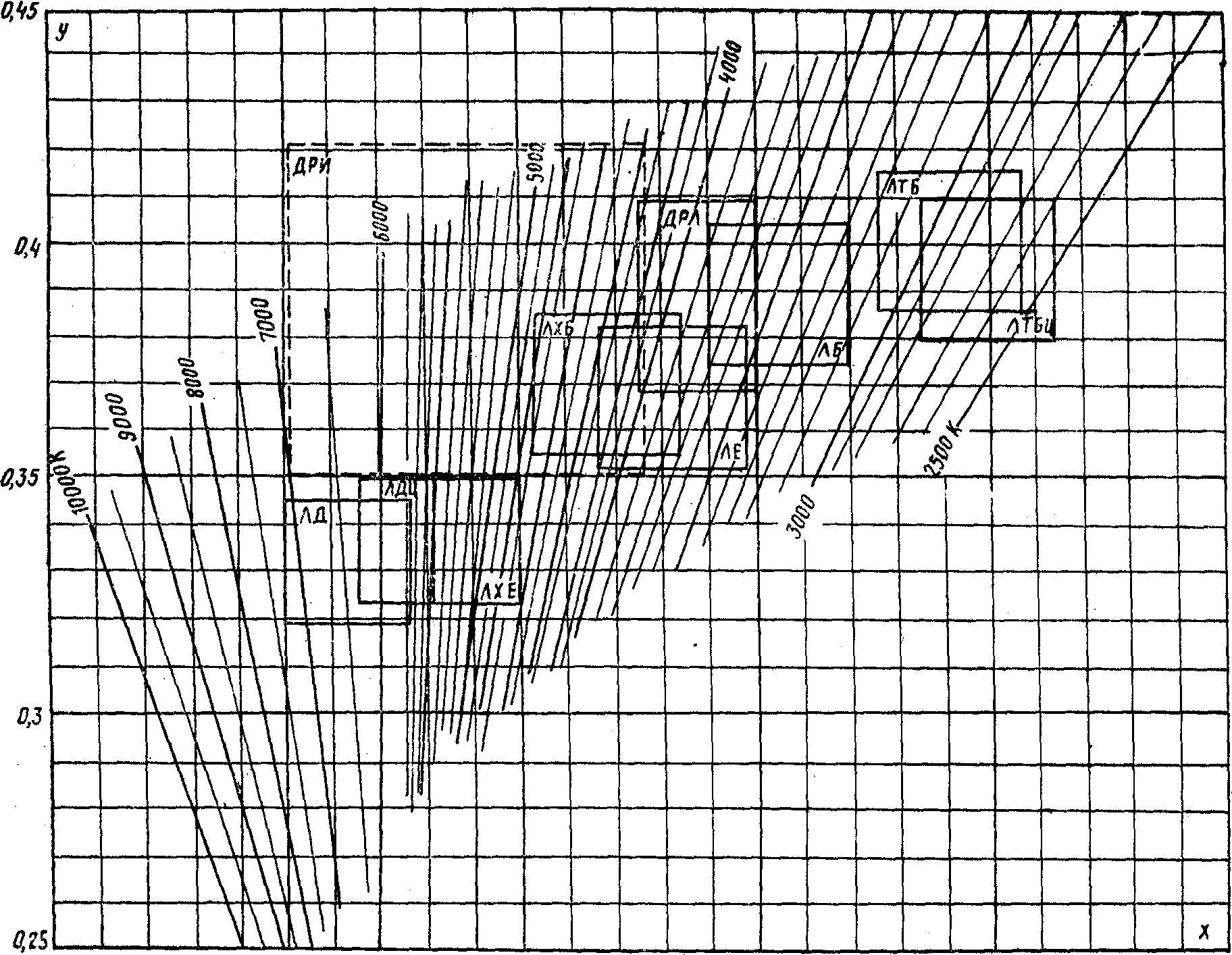

Рис. 10. График для определения цветовой температуры источника света по координатам цветности
Приложение 7
НЕОБХОДИМЫЕ МЕРЫ ПО ОГРАНИЧЕНИЮ ОТРАЖЕННОЙ БЛЕСКОСТИ ПОВЕРХНОСТЕЙ, ОБЛАДАЮЩИХ ЗЕРКАЛЬНЫМ И СМЕШАННЫМ ОТРАЖЕНИЕМ, ПРИ ВЫПОЛНЕНИИ РАБОТ 1-ІV РАЗРЯДОВ
| Характеристика работ | Необходимые меры по ограничению отраженной блескости | ||||
| источники света в светильнике, предназначенном для освещения рабочих поверхностей | светильник | яркость светящей поверхности светильника местного освещения, (кд/м2 )103 | расположение светильников местного освещения относительно рабочей поверхности и работающего | воспринимаемое соотношение яркости объекта различения и фона | |
| Работы с металлическими пла-стмассовыми непрозрачными поверхностями (например, различение царапин, рисок и других дефектов на поверхности изделий и деталей) | Люминесцентные лампы | Перекрытый рассеи - вателем | От 2,5 до 4 | Светящая поверхность светильника должна зеркально отражаться от рабочей поверхности в направлении глаз работающего (рис. 11,а) | Яркость объекта различения меньше яркости фона |
СНиП ІІ-4-79 С.47
Продолжение прил. 7
| Характеристика работ | Необходимые меры по ограничению отраженной блескости | ||||
| света в светильник, предназначенном для освещения рабочих поверхностей | светильник | яркость светящей поверхности светильника местного освещения, (кд/м2)103 | расположение светильников местного освещения относительно рабочей поверхности и работающего | воспринимаемое соотношение яркости объекта различения и фона | |
| Работы с темными поверхностями пластмасс, керамики и других материалов (например, выявление дефектов на грампластинках или черных резинотехнических изделиях) Работы, требующие различения диффузно-отражающих объектов на диффузном фоне через слой прозрачного материала (например, различение показаний измерительных приборов, сборка изделий под прозрачными колпаками, работы с изделиями, покрытыми лаком, различение линий чертежа через кальку) Работы с объектами различения и рабочими поверхностями, обладающими смешанным отражением (например, работы тушью и чтение текста на глянцевой бумаге) | Лампы накаливания Любые » | Прямого света, без рассеи - вателя* Любой » | От 70 до 100 Не нормируется То же | Зеркальное отражение светящей поверхности светильника от рабочей поверхности не должно совпадать с линией зрения работающего (рис. 11, б) Зеркальное отражение светящей поверхности светильника от слоя прозрачного материала не должно совпадать с линией зрения работающего (рис. 11,в) Зеркальное отражение светящей поверхности светильника от рабочей поверхности не должно совпадать с линией зрения работающего (рис. 11, в) | Яркость объекта различения больше яркости фона Любое » |
_____________
* Для местного освещения рекомендуется применять зеркальные лампы местного освещения или зеркальные светильники.

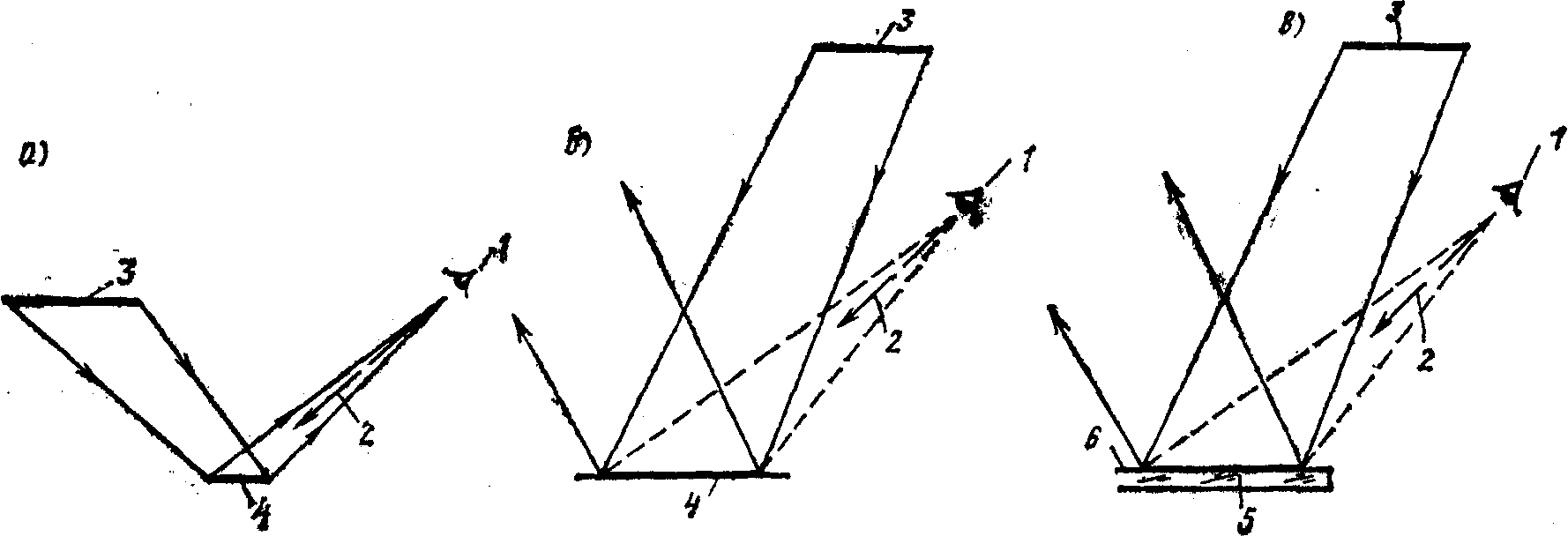

Рис. 11. Схемы расположения светильника, рабочей поверхности и работающего
а — при работах с металлами или светлыми пластмассами; б—при работах с темными пластмассами, керамикой или другими темными материалами: в — при работах с диффузными поверхностями, рассматриваемыми через прозрачный материал, либо поверхностями, обладающими смешанным отражением; 7 — глаз работающего; 2— направление линии зрения работающего; 3— светящая поверхность светильника; 4 — рабочая поверхность; 5 — диффузная рабочая поверхность; 6 — слой прозрачного материала
СНиП 11-4-79 С.48
Приложение 8
ОСВЕЩЕНИЕ АРХИТЕКТУРНЫХ ОБЪЕКТОВ
1. Освещение архитектурных объектов должно обеспечивать выразительность объемно-пространственной и цветовой композиции архитектурных ансамблей и отдельных объектов, подчеркивать их идейно-художественные, функциональные и пластические особенности и градостроительное значение.
Установки освещения не должны производить слепящего действия на водителей транспорта и пешеходов.
2. Объектами освещения должны быть наиболее важные в композиционном отношении общественные здания и сооружения, а также памятники архитектуры и культуры.
3. Среднюю яркость освещаемых фасадов зданий и сооружений в зависимости от расчетной яркости фона, характерной для улиц и площадей, на которых они расположены, и определяющей уровень адаптации глаз наблюдателей, следует принимать по табл. 37.
Таблица 37
| Расположение освещаемого объекта | Характерная яркость фона, кд/м2 | Средняя яркость освещаемого фасада, кд/м2 |
| Улица или площадь категории А Улица или площадь категории Б Улица или площадь категории В Парк, бульвар | Более 5 От 1 до 5 Менее 1 Менее 1 | 10 6 4 4 |
4. Для расчета средней яркости фасадов зданий и сооружений коэффициенты отражения материалов поверхностей фасадов с диффузным отражением следует принимать по табл. 38.
5. Среднюю освещенность фасадов зданий и сооружений, поверхности которых обладают неполностью диф-
фузным отражением, в зависимости от расчетной яркости фона и коэффициентов отражения отделочных материалов следует принимать по табл. 38.
6. При равномерном освещении фасадов зданий и сооружений или их частей отношение максимальной освещенности к минимальной должно быть не больше 3:1, а при наличии на фасаде рельефной отделки — 5:1.
При акцентировании светом отдельных элементов фасадов или при системе неравномерного освещения фасадов величина неравномерности освещенности не регламентируется.
7. Монументы и памятники, имеющие самостоятельное архитектурное значение в окружающем ансамбле и многосторонний обзор, следует освещать с нескольких сторон с четко выраженным основным направлением освещения, определяющим главную вертикальную плоскость. Остальные памятники, как правило, должны освещаться со стороны основного направления наблюдения.
Среднюю освещенность памятников в главной вертикальной плоскости следует принимать по табл. 38. Освещенность в других плоскостях устанавливается в зависимости от требуемого художественного эффекта.
8. Выбор источников света и светофильтров (при цветном освещении) для осветительных приборов следует производить с учетом цветовых и отражательных характеристик фасадов объектов и зеленых насаждений, а также цветопередачи лиц людей, находящихся в освещенной зоне.
Для освещения объектов, имеющих «холодные» цветовые оттенки поверхностей, и зелени следует, как правило, применять источники света с высокой цветовой температурой (лампы ДРЛ, ДРИ, люминесцентные лампы ЛД, ЛХБ и т.п.).
Для освещения объектов, окрашенных в «теплые» цвета, а также зон с интенсивным пешеходным движением, следует применять преимущественно источники света с низкой цветовой температурой (лампы накаливания, в том числе галогенные, люминесцентные лампы типа ЛТБ, ЛБ, ДНаТ и т. п.).
Т а б л и ц а 38
| Материал облицовки или окраски фасада памятника | Коэффициент отражения материала | Наименьшая средняя освещенность, лк | |||||
| Фасада здания при яркости фона, кд/м2, характерной для улиц и площадей | Памятника при яркости фона, кд/м2, характерной для улиц и площадей | ||||||
| категории В - менее I | категории Б - от 1 до 5 | категории А - более 5 | категории В - менее 1 | категории Б - от 1 до 5 | категории А - более 5 | ||
| 1. Белый 2. Светлый 3. Средней светлоты 4. Темный 5. Черный | Более 0,6 Св. 0,45 до 0,6 Св. 0,3 до 0,45 От 0,15 до 0,3 Менее 0,15 | 20 30 50 75 100 | 30 50 75 100 150 | 50 75 100 150 200 | 30 50 75 100 150 | 50 75 100 150 200 | 75 100 150 200 300 |
П р и м е ч а н и я: I. При расположении объекта освещения вне городской территории и наблюдении его на фоне неба или неосвещенной зелени расчетная яркость фона принимается менее 1 кд/м2.
2. При расположении объекта освещения вблизи зданий с большими светящимися поверхностями (например, здания со значительными площадями остекления, через которые видны освещенные интерьеры) расчетную яркость фона следует принимать более 5 кд/м2.
3. Освещенности, приведенные в табл. 38, допускается увеличивать при освещении зданий и сооружений, обозреваемых с расстояний более 1 км, и памятников, обозреваемых с расстояния более 300 м, а также зданий с архитектурными деталями малых размеров, имеющими существенное значение для восприятия архитектуры зданий в целом.
4. Среднюю вертикальную освещенность памятников, расположенных вне городской территории или рассматриваемых на фоне зелени, неба, в парках, садах и т. п., допускается уменьшать вдвое по сравнению с величинами, приведенными в табл. 38.

СОДЕРЖАНИЕ
Стр.
1. Общие положения ........ 3
2. Естественное освещение ..........… .17
3. Совмещенное освещение ........ 19
4. Искусственное освещение ........... 20
Освещение помещений производственных и складских зданий..........................….20
Освещение помещений жилых, общественных и вспомогательных зданий 22
Освещение площадок предприятий и мест производства работ вне зданий 23
Аварийное, эвакуационное и охранное освещение ...... 25
5.Наружное освещение городов, поселков и сельских населенных пунктов .....................25
Приложение 1. Термины .............. 29
Приложение 2. Определение разряда работ при расстоянии от объекта различения до глаз работающего более 0,5 м ....... 31
Приложение 3. Освещенность некоторых помещений и производственных участков в зданиях различного назначения 31
Приложение 4. Эксплуатационные группы светильников ....... 33
Приложение 5. Расчет естественного освещения ......... 34
Приложение 6. Рекомендуемые цветовые характеристики искусственных источников света в зависимости от зрительной работы ... 44
Приложение 7. Необходимые меры по ограничению отраженной блескости поверхностей, обладающих зеркальным и смешанным отражением, при выполнении работ I—IV разрядов .. 46
Приложение 8. Освещение архитектурных объектов ...... 48
Г о с с т р о й СССР
Глава СНиП ІІ-4-79
ЕСТЕСТВЕННОЕ И ИСКУССТВЕННОЕ ОСВЕЩЕНИЕ
Редакция инструктивно-нормативной литературы
Зав. редакцией Г. А. Жигачева
Редактор Л. Т. Калачева
Мл. редакторы Л. М. Климова, Л. Н. Козлова
Технический редактор Г. Я. Кузнецова
Корректор О. В. Стигнеева
______________________________________________________________
Сдано в набор 27.12.79 Подписано в печать 05.06.80 Формат 84Х1081/16 д. л. Бумага тип. № 2 Гарнитура «Литературная» Печать высокая Усл. печ. л. 5,04 Уч.-изд. л. 5,94 Изд. № ХІІ-8682 Тираж 175.000 экз.
Заказ № 237 Цена 30 к.
_______________________________________________________
Стройиздат
101442, Москва, Каляевская. 23а
Владимирская типография «Союзполиграфпрома» при Государственном комитете СССР по Делам издательств, полиграфии и книжной торговли
600000, г. Владимир, Октябрьский проспект, д. 7
БСТ 8-86
Изменение главы СНиП 11-4-79
Постановлением Госстроя СССР от 4 декабря 1985 г. № 205 утверждено и с 1 июля 1986 г. введено в действие разработанное НИИСФ Госстроя СССР с участием ВНИСИ Минэлектротехпрома, ВЦНИИОТ и ВНИИОТ (г. Иваново) ВЦСПС, ВНИПИ Тяжпромэлектропроекта Минмонтажспецстроя СССР, Академии коммунального хозяйства им. К. Д. Памфилова Минжилкомхоза РСФСР, ВНИПИ труда в строительстве Госстроя СССР и ЦНИИЭП инженерного оборудования Госгражданстроя и представленное Главтехнормированием Госстроя СССР изменение главы СНиП
ІІ-4-79 «Естественное и искусственное освещение», утвержденной постановлением Госстроя СССР от 27 июня 1979 г. № 100.
Текст изменения публикуется ниже.
Пункт 1.4. Табл. 1:
в графе «Искусственное освещение. Освещенность, лк, при комбинированном освещении» для разрядов зрительных работ 1
и II числа «5000, 4000, 2500» и «4000, 3000, 2000» заменить числами со звездочками: «5000*, 4000*, 2500* и 4000*, 3000*, 2000*»;
в графе «Искусственное освещение. Освещенность, лк, при общем освещении» для подразрядов зрительных работ 1а и ІІа числа «1500» и «1250» исключить;
в трех графах «Естественное освещение, КЕО
%» для разрядов зрительных работ I, II и III числа «10; 2,8;3,5; 7; 2; 2,5; 5; 1,6; 2» исключить;
в графе «Совмещенное освещение, КЕО
% при верхнем или верхнем и боковом освещении» для разрядов зрительных работ 1 и II числа «б» и «4,2» заменить числами с двумя звездочками: «б**» и «4,2**»;разряд зрительной работы VIII дополнить подразрядом «г» следующего содержания:
| Характеристика зрительной работы | Наимень-ший размер объекта различе-ния, мм | Разряд зрительной работы | Под- разряд зритель-ной рабо-ты | Конт-раст объекта различе-ния с фоном | Харак- терис-тика фона | Искусственное освещенне | Естественное освещение | Совмещенное освещение | |||||
| Освещенность, лк | КЕО  | КЕО | |||||||||||
| при комбиниро-ванном освещении | при общем освеще-нии | при верхнем или верхнем и боковом освещении | При боковом освещении | при верх-нем или верхнем и боковом освещении | При боковом освещении | ||||||||
| в зоне с устойчивым снеж- ным покровом | на остальной терри тории СССР | в зоне с устойчивым снеж- покро-вом | на осталь-ной территории СССР | ||||||||||
| Общее наблюдение за инженерными коммуникациями | -- | VIII | г | Независимо от характеристики фона и кон- траста объекта с фоном | -- | 20 | -- | -- | -- | -- | -- | -- | |
дополнить таблицу сносками следующего содержания:
* Для зрительных работ с трехмерными объектами различения при проектировании местного освещения в соответствии с п. 4.13 освещенность следует снижать на одну ступень шкалы освещенностей.
** В районах с температурой наиболее холодной пятидневки минус 27 °С и ниже значения КЕО при совмещенном освещении следует принимать по табл. 6»;
дополнить таблицу примечанием 9 следующего содержания:
«9. В производственных помещениях с I—III разрядами зрительной работы следует предусматривать, как правило, совмещенное освещение. Допускается применение верхнего естественного освещения в крупнопролетных сборочных цехах, в которых работы выполняются на разных уровнях
от пола и на различно ориентировочных в пространстве поверхностях (сборка самолетов, крупных агрегатов, машин и станков); при этом нормированные значения КЕО принимаются для разрядов I, II и III соответственно 10 %, 7% и 5 %»;
Пункт 1.4 табл. 2:
в позиции 97 слово «коридоры» исключить;
дополнить таблицу примечанием 8 следующего содержания:
«8. Для помещений, указанных в поз. 32, 37, 38, 41, 64, при использовании люминесцентных ламп с улучшенной цветопередачей типов ЛЕЦ, ЛТБЦЦ, ЛТБЦТ освещенность следует снижать на одну ступень»;
позиции 11, 14, 104, 105, 106, 107 изложить в новой редакции:
| Помещения | Плоскость (Г — горизонтальная, В –вертикальная) нормирования освещенности и КЕО, высота на полом, м | Искусственное освещение | Естественное освещение | |||||
| Осве-щен- ность рабочих поверхностей, лк | Цилин-дри- ческая осве-щенность, лк | Показатель дискомфорта, не более | Коэффициент пульсации освещенности. % не более | КЕО | ||||
| при верхнем или верхнем и бо-ковом освеще-нии | При боковом освещении | |||||||
| В зоне с устой-чивым снеж--ным покро-вом | На осталь-ной терито-рии | |||||||
| 1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 | 9 |
| 11. Помещения для электрограгфнрования, микрофотографировання и светокопирования 14. Помещения для работы с дисплеями, видеотерминалами 104. Вестибюли й гардеробные уличной одежды а) в вузах, школах, театрах, клубах, общежитиях, гостиницах и главных входах в крупные производственные,вспомогательные и общественные здания б) в прочих промышленных, вспомогательных и общественных зданиях в) вестибюли в жилых зданиях 105. Лестницы: а) главные лестничные клетки общественных, производственных и вспомогательных здании б) лестничные клетки жилых зданий в) остальные лестничные клетки 106. Лифтовые холлы; а) в общественных, производственных и вспомогательных зданиях б) в жилых зданиях 107 Коридоры в проходы: а) главные коридоры и проходы б) поэтажные коридоры жилых зданий в) остальные коридоры | Г—0,8 Г-0,8 Пол » » Пол (площадки, ступени) » » Пол » » » » | 200 400 150 75 30 100 10**** 50 75 20 75 20 50 | — — — — — — — — — — — — — | 60 40 — — — — — — — — — — — | 20 10 — — — — — — — — — — — | — 4 — — — — — — — — — — — | — 1,2 0,3 — — 0,2 0,1 0,1 — — 0,1 — — | — 1,5 0,4 — — 0,2 0,1 0,1 — — 0,1 — — |
Пункт 1.5. Примечание 2 к табл. 3 изложить в новой редакции:
«2. Значения коэффициентов запаса, указанные в графах 6 и 7, следует снижать:
а)при использовании светильников 5—7 эксплуатационных групп (см. прил. 4) по поз. 1а — на 0,35, по поз. 16, 1г — на 0,2, по поз 1в — на 0,1, при этом количество необходимых чисток сокращается в три раза по поз. 1а и в два раза по поз. 16, 1в, 1 г;
б) при односменной работе по поз 1а, 16, 1г — на 0,25, по поз 1в — на 0,1, при двухсменной работе по поз 1а, 16, 1г — на 0,15.
При наличии одновременно двух признаков снижения коэффициентов запаса, следует принимать наибольшее его снижение».
Пункт 2.5 дополнить абзацем следующего содержания:
«При проектировании бокового естественного освещения
производственных помещений площадь световых проемов следует определять из условий обеспечения нормированного значения КЕО на глубине, не превышающей: 1,5 высоты помещения для работ I—IV разрядов; 2 высоты помещения для работ V—VII разрядов; 3 высоты помещения для работ VIII разряда»,
Пункт 3.1. В абзаце первом слово «допускается» заменить словом «следует»;
в подпункте «а» обозначения разрядов «I и II» заменить обозначениями разрядов «I, II и III»;
подпункт «б» дополнить текстом следующего содержания:
«а также в случаях, когда технико-экономическая целесообразность совмещенного освещения по сравнению с естественным подтверждена расчетами».
Пункт 3.4. В таблице 7 число «750» заменить числом «600»;
таблицу 8 изложить в новой редакции:
Т а б л и ц а 8
| Разряд зрительной работы | Освещенность, лк, от светильников общего искусственного освещения в системе комбинированного при совмещенном освещении | |
| при газоразрядных лампах | при лампах накаливания | |
| Iа, Iб, Iв, IIа, IIб IlIa, IIв, Iг, ІІг, ІІІб, ІІІв, ІІІг, lV, Va, Vб | 400 300 200 | 200 150 100 |
Пункт 4.2. Слово «искусственное» заменить словом «рабочее».
Пункт 4.5. Подпункт «а» изложить в новой редакции:
«а) при зрительных работах I—IV разрядов, если они занимают более 50 % всего рабочего времени (например, визуальный контроль изделий, проборка нитей в текстильном производстве и т. п.);
в подпункте «д» число «1000» заменить числом «750»;
дополнить пункт подпунктами «е» и «ж» следующего содержания:
«е) при наблюдении деталей объектов, движущихся со скоростью, равной или более 2,5 м/мин;
ж) при поиске объектов на поверхности площадью более 0,2 м2»;
Пункт 4.8. В таблице 9 число «500» заменить числом «300»; табл. 10 изложить в новой редакции:
Т а б л и ц а 10
| Разряд зрительной работы | Освещенность, лк, от светильников общего освещения в системе комбинированного | |
| при газоразрядных лампах | при лампах накаливания | |
| Iа,Iб, Iв, IIа, IIб, IIIa, IIв, Iг, IIг, III6, ІІІв, IIIг, IV, Va, Vб | 500 400 200 | 200 150 100 |
Пункт 4.9. Числа «1,5», «2», «1,8», «3» заменить соответственно числами «1,3», «1,5», «1,5», «2»;
дополнить пункт словами: «Неравномерность освещенности, превышающая указанную, допускается при технико-экономическом обосновании».
Пункт 4.13 дополнить абзацами третьим, четвертым и пятым следующего содержания:
«Местное освещение зрительных работ с трехмерными
объектами различения следует выполнять:
при диффузном отражении фона—светильником, отношение наибольшего линейного размера светящей поверхности которого к высоте расположения ее над рабочей поверхностью составляет не более 0,4 при направлении оптической оси в центр рабочей поверхности под углом не менее 30° к вертикали;
при направленно-рассеянном и смешанном отражении фона — светильником, отношение наименьшего линейного размера светящей поверхности которого к высоте расположения ее над рабочей поверхностью составляет не менее 0,5, а ее яркость от 2500 до 4000 кд/м2».
Раздел 4 дополнить пунктом 4.20а следующего содержания:
«4.20а. Освещение лестничных клеток жилых зданий высотой более 3 этажей должно иметь автоматическое или дистанционное управление, обеспечивающее отключение части светильников или ламп в ночное время с таким расчетом, чтобы освещенность лестниц была не ниже норм эвакуационного освещения».
Пункт 4.29. Абзац четвертый изложить в новой редакции:
«Не допускается применение для аварийного и эвакуационного освещения ксеноновых ламп, ламп ДРЛ, металлогалогенных, натриевых ламп высокого и низкого давления со схемой включения, не предусматривающей их мгновенное повторное зажигание в горячем состоянии».
Пункт 4.31. Слова «на уровне 0,5 м» заменить словами:
«на уровне 1,5 м».
Пункт 5.1. Сноски к табл. 20 изложить в новой редакции:
«* Средняя яркость покрытия скоростных дорог независимо от интенсивности движения транспорта принимается 1,6 кд/м2 в черте города и 0,8 кд/м2 вне города на подъездах к аэропортам, речным и морским портам крупнейших городов.
** Средняя яркость или средняя освещенность покрытия проезжей части в границах транспортного пересечения в двух или более уровнях на всех пересекающихся магистралях должна быть как на основной из них, а на съездах и ответвлениях в черте города — не менее 0,8 кд/м2, или 10 лк».
Приложение 7 дополнить таблицей следующего содержания:
| Площадь рабочей поверхности, м2 | Наибольшая допустимая яркость рабочей поверхности, кд/м2 |
| Менее 0,0001 От 0,0001 до 0,001 Св. 0,001 » 0,01 » 0,01 » 0,1 Более 0,1 | 2000 1500 1000 750 500 |
БСТ 10-86
06 изменении СНиП ІІ-4-79 «Естественное и искусственное освещение»
Постановлением Госстроя СССР от 22 июля 1986 г. № 99 утверждено и с 1 августа 1986 г. введено в действие представленное Главтехнормированием Госстроя СССР изменение таблицы 2 главы СНиП ІІ-4-79 «Естественное и искусственное освещение», утвержденной постановлением Госстроя СССР от 27 июня 1979 г. №, 100: в третьей графе позиции 1056 этой таблицы цифру «10****» заменить на цифру«10».
* (!) Данное изменение действует после введения предыдущего изменения (БСТ 8-86)
