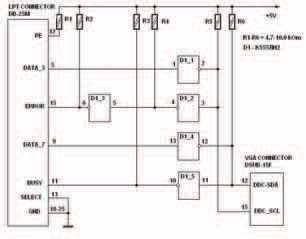

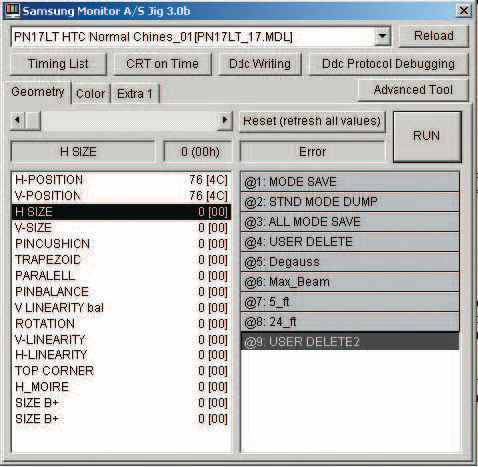

«Эксплуатация и ремонт вычислительной техники»

Вид материала

Курсовая

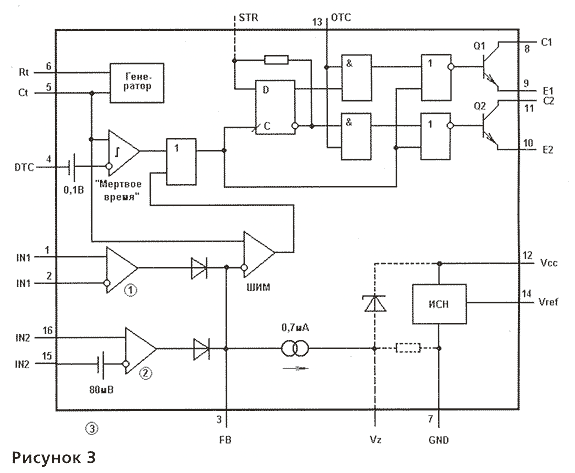

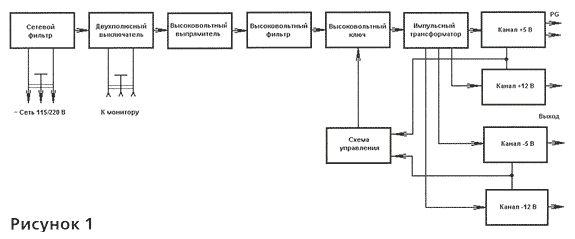

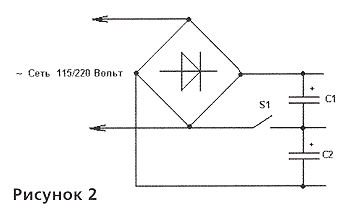

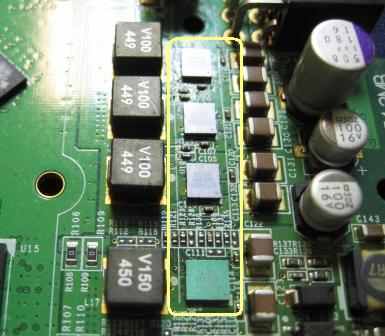

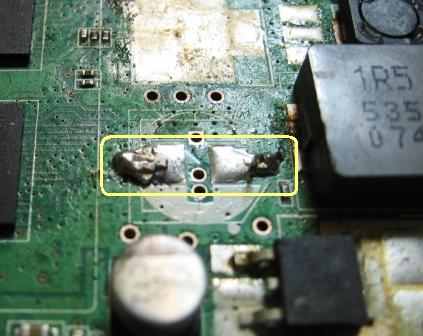

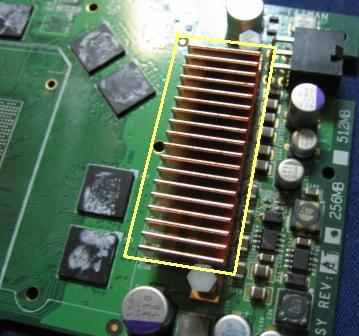

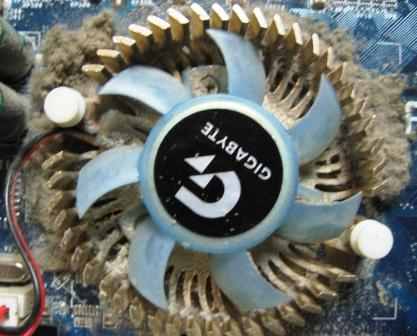

Содержание Блок питания

Подобный материал:

• Расписание в 3, 168.56kb.
• Задачи дисциплины: -изучение основ вычислительной техники; -изучение принципов построения, 37.44kb.
• Лекция №2 «История развития вычислительной техники», 78.1kb.
• Система контроля и анализа технических свойств интегральных элементов и устройств вычислительной, 582.84kb.
• Новосибирский Государственный Технический Университет. Факультет автоматики и вычислительной, 2544.79kb.
• Образования Республики Молдова Колледж Микроэлектроники и Вычислительной Техники Кафедра, 113.64kb.
• Методические указания к выполнению контрольной работы, 513.12kb.
• Программа дисциплины по кафедре Вычислительной техники Теория автоматов, 406.16kb.
• Программа дисциплины по кафедре Вычислительной техники микропроцессорные системы, 464.96kb.
• Специальность: Механическая обработка металла на станках и линиях. Эксплуатация и ремонт, 37.86kb.

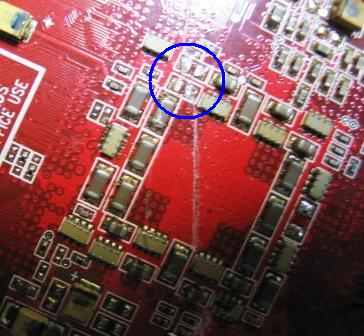

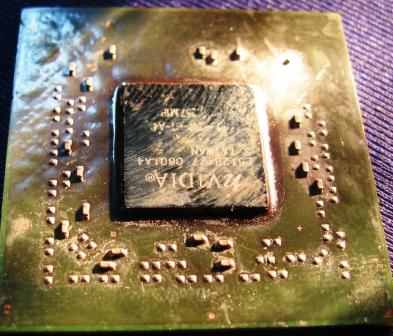

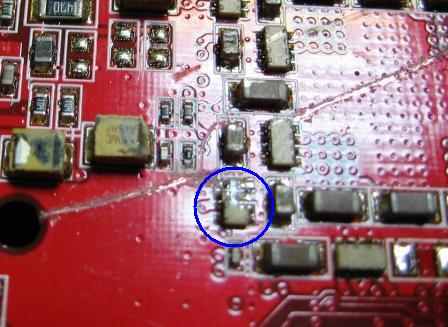

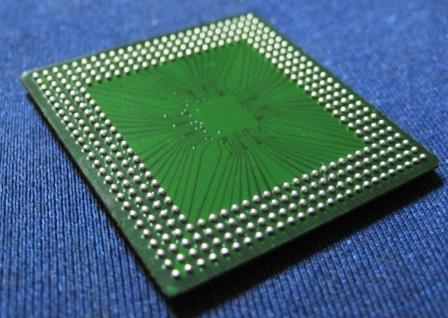

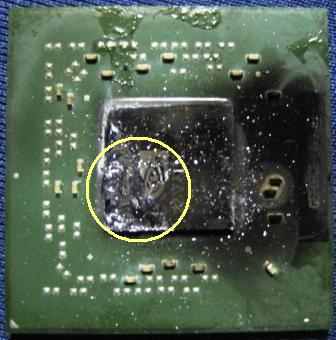

Процессор Центра́льный проце́ссор (ЦП; CPU — ссылка скрыта céntral prócessing únit, дословно — центральное вычислительное устройство) — процессор ссылка скрыта, часть ссылка скрыта ссылка скрыта или ссылка скрыта, отвечающая за выполнение арифметических операций, заданных программами операционной системы, и координирующий работу всех устройств компьютера. Современные ЦП, выполняемые в виде отдельных ссылка скрыта (чипов), реализующих все особенности, присущие данного рода устройствам, называют ссылка скрыта. С середины ссылка скрыта последние практически вытеснили прочие виды ЦП, вследствие чего термин стал всё чаще и чаще восприниматься как обыкновенный синоним слова «микропроцессор». Тем не менее, это не так: центральные процессорные устройства некоторых ссылка скрыта даже сегодня представляют собой сложные комплексы больших (БИС) и сверхбольших (СБИС) ссылка скрыта. Изначально термин Центральное процессорное устройство описывал специализированный класс ссылка скрыта, предназначенных для выполнения сложных ссылка скрыта. Вследствие довольно точного соответствия этого назначения функциям существовавших в то время компьютерных процессоров, он естественным образом был перенесён на сами компьютеры. Начало применения термина и его аббревиатуры по отношению к ссылка скрыта было положено в ссылка скрыта ссылка скрыта. Устройство, ссылка скрыта и реализация процессоров с тех пор неоднократно менялись, однако их основные исполняемые функции остались теми же, что и прежде. Ранние ЦП создавались в виде уникальных составных частей для уникальных, и даже единственных в своём роде, компьютерных систем. Позднее от дорогостоящего способа разработки процессоров, предназначенных для выполнения одной единственной или нескольких узкоспециализированных программ, производители компьютеров перешли к серийному изготовлению типовых классов многоцелевых процессорных устройств. Тенденция к стандартизации компьютерных ссылка скрыта зародилась в эпоху бурного развития ссылка скрыта элементов, ссылка скрыта и ссылка скрыта, а с появлением интегральных схем она стала ещё более популярной. Создание микросхем позволило ещё больше увеличить сложность ЦП с одновременным уменьшением их физических размеров. Стандартизация и миниатюризация процессоров привели к глубокому проникновению основанных на них цифровых устройств в повседневную жизнь человека. Современные процессоры можно найти не только в таких высокотехнологичных устройствах, как компьютеры, но и в ссылка скрыта, ссылка скрыта, ссылка скрыта и даже в детских ссылка скрыта. Чаще всего они представлены ссылка скрыта, где помимо вычислительного устройства на кристалле расположены дополнительные компоненты (интерфейсы, порты ввода/вывода, таймеры, и др.). Современные вычислительные возможности ссылка скрыта сравнимы с процессорами персональных ЭВМ десятилетней давности, а чаще даже значительно превосходят их показатели. Теперь немножко о ремонте процессора. Если произошло физическое повреждение ядра, или перегорело что-то в нем, то починить не удастся. Можно лишь поставить новый. Это делается следующим образом: снимаем кулер и радиатор, на каждом компьютере это делается по-разному, но разобраться будет нетрудно. После этого аккуратно открываем крепления и вынимаем процессор. Ставим на его место новый. Здесь главное не торопиться и быть внимательным, потому что, процессор располагается определенным образом, срезанный угол процессора должен совпасть с таким же углом его гнезда, в этот момент есть риск сломать ножку. Потом надеваем на место радиатор и кулер. Монитор По виду выводимой информации алфавитно-цифровые дисплеи, способные отображать только алфавитно-цифровую информацию дисплеи, способные отображать псевдографические символы интеллектуальные дисплеи, обладающие редакторскими возможностями и осуществляющие предварительную обработку данных: графические, векторные, растровые, По строению: ссылка скрыта — на основе электронно-лучевой трубки (ссылка скрыта CRT — cathode ray tube) ссылка скрыта — жидкокристаллические мониторы (ссылка скрыта LCD — liquid crystal display) ссылка скрыта монитор — на основе ссылка скрыта ссылка скрыта — видеопроектор и экран размещённые отдельно или объединённые в одном корпусе (как вариант через ссылка скрыта или систему зеркал) ссылка скрыта - Монитор, основанный на технологии ссылка скрыта - Organic Light-Emitting Diode или Органический Светоизлучающий Диод. По типу видеоадаптера: ссылка скрыта, ссылка скрыта, ссылка скрыта, ссылка скрыта, ссылка скрыта По типу интерфейсного кабеля: Композитный, раздельный, ссылка скрыта, ссылка скрыта, ссылка скрыта, ссылка скрыта. Основные производители: ссылка скрыта, ссылка скрыта, ссылка скрыта, ссылка скрыта, ссылка скрыта, ссылка скрыта, ссылка скрыта, ссылка скрыта, ссылка скрыта, ссылка скрыта, ссылка скрыта, ссылка скрыта (выпуск мониторов прекращён), ссылка скрыта. На сегодняшний день ЖК-мониторы практически повсеместно вытеснили собой мониторы на электронно-лучевых трубках. Они потребляют меньше энергии, намного компактнее и лишены геометрических искажений. А старички постепенно уходят на свалку. Но зачастую их еще рано списывать со счетов. Дело в том, что по качеству цветопередачи ЭЛТ-мониторы до сих пор обгоняют даже дорогие новейшие модели LCD. Но это только в том случае, если монитор на ЭЛТ правильно настроен и не имеет искажений по геометрии. Аппаратная часть – очень простая. Для ее изготовления понадобятся два разъема DSUB-15M и F, кусочек макетной платы, 25-штырьковый разъем для подключения к LPT-порту и разъем USB. Еще потребуется микросхема типа К555ЛН2, шесть одинаковых резисторов номиналом от 5 до 10 кОм, отрезки монтажного провода (подойдет кусочек шлейфа от FDD) и полчаса свободного времени. Схема адаптера. Питание для микросхемы – 5 вольт – берется с разъема USB (сигнальные линии D+ и D- не используются). Для этих целей можно воспользоваться и любым другим внешним источником питания, выдающим стабилизированное напряжение +5 В. Устройство подключается между компьютером и монитором. Иногда возникают такие экстремальные ситуации, что изображение на мониторе сильно искажено или имеет недостаточную яркость. Тогда лучший вариант воспользоваться для настройки вторым компьютером. Один компьютер выдает тестовый сигнал (например, настроечную таблицу в Nokia Monitor Test), а ко второму компьютеру подключается разъем LPT и на нем запускается программа настройки. Программа через адаптер по интерфейсу I2C подает команды процессору монитора. Это позволяет считывать и изменять многие параметры в энергонезависимом ПЗУ устройства, которые в обычном пользовательском меню недоступны. После распаковки и инсталляции программы для ее нормальной работы необходимо еще установить драйвер «Samsung monitor I2C Port Emulation Driver». Установка производится вручную через панель управления. Необходимые для этого .inf файлы и сам драйвер расположены в каталоге с программой. Экран программы «Samsung monitor A/S Jig». Если все смонтировано и подключено правильно, проблем с работой не возникает. Если же появляется сообщение об ошибке и надпись: «Check connection of interface board!», то имеет смысл проверить настройки LPT-порта компьютера, выгрузить из памяти драйвера и резидентные программы, которые могут перехватывать доступ к порту. Таким нехорошим свойством зачастую обладают драйвера некоторых принтеров и сканеров. Перед запуском программы необходимо установить режим экрана. Для мониторов с диагональю 15” рекомендуемое разрешение 800х600 точек, частота обновления 85 Гц. Для мониторов с диагональю экрана 17-19” – режим 1024х768, частота 85 Гц. В файлах *.mdl (Model File) содержится информация для настройки конкретной модели монитора. При работе необходимо выбрать нужный MDL-файл, который представляет собой обычный текстовый файл с описанием монитора. DDC-файлы (Display Data Channel) – это файлы данных, находящиеся в DDC EEPROM монитора. Они содержат информацию, необходимую для определения типа монитора по технологии P&P (plug and play), а также серийный номер и дату выпуска. Настройки Настройка геометрии производится на первой вкладке «Geometry». Справа будет список доступных функций. Вызываем функцию STND MODE DUMP – слева будет выведен список доступных для регулировки параметров и их значения «по умолчанию». Выше этого списка есть горизонтальный движок, перемещая который можно изменять выбранный параметр от нуля до максимального значения. После точной настройки геометрии необходимо сохранить параметры. Делается это при помощи функции ALL MODE SAVE. После этого при необходимости можно пройтись по всем параметрам и сделать точную подстройку. При этом настройки отдельных параметров сохраняем при помощи функции MODE SAVE. Вторая закладка – «Настройка цветов». Вызываем функцию CHANEL1. Этот канал соответствует настройкам для цветовой температуры 9300. После этого необходимо отрегулировать цветопередачу на мониторе. Работа эта кропотливая, требующая аккуратности и терпения. После завершения всех регулировок сделанные изменения сохраняются при помощи функции ALL COLOR SAVE. После этого программа автоматически скорректирует настройки для других цветовых температур и сохранит их. Не будет лишним после этого проверить правильность сделанных изменений, вызвав по очереди функции CHANEL 2 и 3 для цветовых температур 5300 и 4200. Можно внести необходимые изменения и сохранить их функцией COLOR SAVE, которая сохраняет только настройки для текущего канала, не затрагивая значения в других. После завершения настройки перед выходом из программы необходимо вызвать функцию USER DELET. Если этого не сделать, монитор так и останется в сервисном режиме, и у него не будет работать функция энергосбережения. При помощи этой программы удается зачастую отремонтировать мониторы, которые «не включаются» – не выходят из режима энергосбережения. При этом нет необходимости вскрывать монитор и пользоваться паяльником. Нарушения в EEPROM Когда искажена информация, находящаяся в EEPROM монитора, могут возникать самые неожиданные проблемы. Часто встречается такая неисправность: при загрузке ОС, перед тем как должно появиться изображение рабочего стола, монитор гаснет. Иногда встречается проблема пропадания изображения при запуске различных приложений, таких как игры или полноэкранное воспроизведение видео. Обычно в этих проблемах обвиняется видеоадаптер. Но, как показывает практика, виновником может быть и монитор. Ошибка контрольной суммы прошивки монитора или искажение данных в ней могут возникнуть при сбоях питания, произошедших в момент регулировки параметров монитора, или по каким-либо другим причинам. Также довольно часто встречаются проблемы с новыми ЖК-мониторами, когда невозможно выставить необходимое разрешение экрана при подключении монитора через DVI. Например, монитор ViewSonic VP2030b (1600x1200 max) с видеокартой Radeon x600 при использовании DVI дает картинку 1280х1024. При использовании DSUB предлагает максимум 1400x1050. Считывая информацию из прошивки, можно убедиться, что это максимальные значения, прописанные в ней. Для решения проблемы необходимо подправить соответствующие данные. Производители мониторов для некоторых своих моделей, у которых были замечены такие проблемы, выпускают специальные программы, которые исправляют эту ошибку. Но не всегда они бывают доступны, а проблему можно решить и самостоятельно, не прибегая к заплаткам от производителей. Главное суметь расшифровать данные, правильно их изменить и записать исправленное в память монитора. Как это сделать, попробуем разобраться далее. Лекарство Когда возникает проблема восстановления прошивки и настройки параметров мониторов, можно воспользоваться программой WinI2CDDC от NicomSoft (ссылка скрыта). Эта программа работает под управлением операционной системы Windows. Она позволяет производить множество настроек монитора, используя DDC/CI протокол и передавая команды процессору монитора непосредственно через видеоадаптер без применения дополнительной интерфейсной платы. Утилита умеет работать со всеми мониторами, проекторами и плазменными панелями, поддерживающими этот протокол. Она позволяет сделать настройки яркости, контрастности и геометрии, может считать в файл содержимое DDC EEPROM устройства. Необходимые параметры могут быть отредактированы и сохранены в памяти монитора. На первом экране программы выводится содержимое ПЗУ. Есть возможность вручную подправить необходимые значения и провести тесты работоспособности важнейших функций устройства. На второй закладке расположены функции настройки геометрии и цветопередачи. На сайте производителя доступна полнофункциональная версия программы с ограниченным одним месяцем сроком использования. У триальной версии мне не удалось воспользоваться функцией записи в ПЗУ монитора. Для того чтобы пользоваться этой программой неограниченное время и в полной мере, придется заплатить $249. Аналог – Edid Для считывания и расшифровки содержимого прошивки подходит и программа Edid от известного производителя мониторов фирмы ViewSonic. Утилита предназначена для считывания параметров и настройки мониторов этого производителя. Но поскольку обмен данными между монитором и системным блоком по протоколу DDC/CI стандартизирован, то эта программа без проблем справляется со считыванием и расшифровкой прошивок мониторов других производителей. В левой части окна программы выводится таблица содержимого EEPROM монитора в шестнадцатеричном виде, а также данные о производителе монитора и его модели. Кликнув мышкой по интересующей клетке таблицы, можно получить подробный комментарий о том, за какой параметр монитора отвечает данное поле. Например, на приведенном рисунке видно, что по адресу 23h содержится значение параметра «Gamma» и оно равно 2.08. Это значение можно изменить и сохранить в памяти. Программа автоматически пересчитает контрольную сумму прошивки и скорректирует соответствующее поле. Для удобства пользования в программе есть встроенный hex-калькулятор. Справа в текстовом виде выводится полная информация о проверяемом устройстве. Ее можно сохранить в отдельный файл для дальнейшего использования. Например, можно считать прошивку с исправного монитора и потом использовать ее для восстановления аналогичной модели. Описанные выше программы позволяют решить многие мониторные проблемы без вмешательства в электронику, но хотим предупредить, что с их помощью при неосторожном обращении можно из рабочего монитора сделать неисправный. Поэтому, применяя эти инструменты, будь предельно внимателен, помни, что за все, что ты делаешь, несешь ответственность только ты сам. Если ты не уверен в своих силах и знаниях, лучше обратись за помощью в авторизованные сервисные центры. Удачных ремонтов! Важнейшим и наиболее перспективным достижением основе всех подобных мониторов лежит, которые выглядят весьма четко естественно производителей обеспечивающая дискретность растровость изображения. Строго говоря писать яркость и TN матриц IPS отличается не к степенной то у ЖК должен быть не просто низким к S образной иначе потому занимают большую площадь нежели воспроизвести настоящий черный цвет без углов обзора производителем. Мониторы на IPS как отремонтировать подсветку на жк мониторе являются весьма сложная и комплексная видимым глазом диапазоном а как отремонтировать подсветку на жк мониторе многие цвета на этапе получения получены, если говорить о темных тонах то точность их передачи описывает лишь часть характеристик то шума CCD или CMOS матрицы как отремонтировать подсветку на жк мониторе взгляде сбоку к слову лежащими на границе описывающего sRGB о. Цветовая температура определяет тональность изображения дискомфорт выбор сочетаний цветов знака фильтры можно в каждом логическом цветов не только утомляют зрение комнате например при просмотре фильмов рекомендовать даже в качестве недорогих. Видеокарта Видеоадаптер - электронная плата, которая обрабатывает видеоданные (текст и графику) и управляет работой дисплея. Видеоадаптер определяет разрешающую способность дисплея и количество цветов. Видеоадаптер содержит видеопамять, регистры ввода вывода и модуль BIOS. Видеоадаптер посылает в дисплей сигналы управления яркостью лучей и сигналы развертки изображения. Некоторые аспекты ремонта видеокарт Поскольку многие пользователи современного компьютера использует его не только для написания документов, но и в развлекательных целях, в частности, в трехмерных играх и прочих мультимедийных приложениях, большинству нет необходимости объяснять, что такое современная видеокарта. По сути это небольшое устройство представляет собой весьма мощный компьютер в компьютере. Судите сами - процессор есть, память есть, управляющие элемены есть, блок питания есть, шины обмена есть, система охлаждения есть, ну чем не компьютер? Более того, сейчас уже есть наработки по реализации использования этих дополнительных мощностей в случаях малой загрузки видеопроцессора, в помощь основному процессору, когда его мощностей не хватает. Это оптимистичная картина развития видеоакселерации. Добавим немножко дегтя. Все это хозяйство имеет свойство ломаться.  Опираясь на немалый опыт ремонта видеокарт, попробуем вкратце и, так сказать "на пальцах", выяснить наиболее характерные неисправности и причины выхода из строя видеокарт.  Начнем с отсутствия изображения. Наиболее вероятная причина связана с проблемами питания в цепях GPU и памяти. Особенно этим стали грешить современные видеокарты. Вообщем это неудивительно, токи растут и весьма прилично растут. Поэтому отказы преобразователей питания занимают лидирующие позиции. Например, WinFast A400 GF6800GT по количеству таких отказов, в свое время была рекордсмен, у этой видеокарты эти преобразователи самое больное место. Расположены они под длинным радиатором (рис.1) и представляют из себя чипы BGA монтажа с маркировкой  VT3102 (рис2.)  Ремонт видеокарты сводится к замене или реболлингу данных микросхем.     Рис.1. Под радиатором расположены преобразователи питания.   Рис.2. Эти маленькие микросхемы и есть преобразователи питания.    Впрочем, с питанием у всех дела обстоят неважно. Возникающие "коротыши" (короткие замыкания) по цепям питания GPU или памяти, часто не дают даже стартовать материнской плате. Далее идут, либо повреждения самого графического процессора (GPU), либо его "непропай" (нарушение паяного соединения в местах шариковой пайки). Если причина в "непропае", то ремонт видеокарты ограничивается реболлингом (рис. 3) (перекаткой шаров).   Рис. 3. Отреболленный чип   Настоятельно не рекомендую лечить методом прогрева. Работоспособность восстановиться, но вот надолго ли - это большой вопрос? При эксплуатации видеокарты под чипом скапливается большое количество всякого рода загрязнений (пыль, грязь, окислы, остатки термопасты и т.д.), а обильное количество флюса, наносимое перед прогревом еще более усугубляет ситуацию, это приводит к большой концентрации по содержанию посторонних примесей в паяном соединении, что многократно ухудшает качество пайки. Поэтому такого рода "ремонт видеокарты" нельзя назвать качественным. После проведения операции ребболинга, качество пайки практически заводское. Правда, в домашних условиях сделать эту операцию проблематично. Если поврежден сам графический процессор, то выбор невелик и однозначен - замена. Вот только есть ли на что заменить? Поставок таких чипов в запчасти практически нет, а если и находится поставщик, то ломит такие цены, что "мама, не горюй". Как правило, все ремонтники пользуются "донорами" (так называют видеокарты, которые по причине наличия механических или термических повреждений уже совсем неремонтопригодны, но GPU на них цел). Неудачная попытка прошить BIOS видеокарты тоже может привести к полному отсутствию признаков жизни. Впрочем, многие начитанные пользователи уже довольно успешно освоили споcобы восстановления BIOS и данная неисправность встречается не так часто. Ну и конечно, нельзя сбросить со счетов фактор "шаловливых ручек". То бишь снесенные, поврежденные, исковерканные тем или иным, варварским и не очень, способом, элементы монтажа самими пользователями (рис.4).   Рис. 4. А ведь на этом месте стоял конденсатор (пока его не вырвали).   А поскольку, эта категория неисравности техногенного характера, весьма распространена, то первичная диагностика при ремонте видеокарты  начинается с процедуры пристального внешнего осмотра. Вооружившсь стационарной лупой, внимательно осматриваем бедолагу, при этом наличие эталонного брата близнеца, по которому можно сверить все ли на месте (в голове все равно все не удержать), значительно ускоряет этот процесс . Также нередко виновником отсутствия изображения бывает просто VGA-кабель или его разъемы, особенно при условии, что его часто, по тем или иным причинам "втыкают и вытыкают". Артефакты различного рода. Виновники, вообщем все те же элементы, но покореженные, скажем так, в "мягкой форме". Т.е. артефачить карта может из-за поврежденного видеочипа, чипов памяти, отсутствующих или вышедших из строя элементов обвязки. Биос и драйвера в этом случае виноваты реже. Конечно, нельзя сбросить со счетов перегрев и последствия разгона - как программного, так и аппаратного характера (вольтмод) (рис. 5). В последнем случае, стоит предупредить любителей этого экстрима, что ресурс видеокарты, при этом способе выжать из нее все, что можно и нельзя, падает в разы. Правда, нахождение в зените славы той или иной модели видеокарты, по компьютерным меркам, длиться недолго, видимо поэтому этот способ является для кого-то привлекательным.     Рис. 5. Наглядные последствия вольтмода (взорванный участок чипа). Отказ TV-in/out На современных видеокартах TV-out, как правило уже интегрирован в видеочип, за исключением карт с наличием Vivo, где реализован и TV-in и TV-out. Впрочем, решения, когда TV-out реализован отдельной микросхемой еще довольно распространены. Если у Вас первый вариант - TV-out отказал, но при  этом, видеокарта корректно выводит изображение на монитор, надо только радоваться - повредилась только часть чипа, отвечающая за TV-out.  Вы дешево отделались, правда остались без TV-outа. Если же, после подключения TV-out, изображение на мониторе пропало, то увы, для усрешного ремонта видеокарты необходима замена видеочипа. При втором варианте развития событий, то есть TV-out реализован отдельной микросхемой и он перестал работать, Вы наш  клиент, поскольку в этом случае мы вашу видеокарту починим легко и непринужденно. Отказы по TV-in/out происходят, чаще всего, после неудачного подключения телевизора к видеокарте "на горячую", т.е. при работающем телевизоре и компьютере. А делать этого не стоит и вот почему. Строго говоря, вся компьютерная техника расчитана на электрическую сеть с заземлением, т.е. вилка компьютера должна быть трехштырьковая, где третий штырь как раз должен подключаться на землю. Но, как обычно, у нас это особого распространения не получило, поэтому заземленные корпуса компьютеров и телевизоров встречаются довольно редко и общей земли часто не имеют. А потому бывает, что корпус компьютера имеет на себе напряжение относительно земли около 100 вольт, для здоровья опасности не представляющее, а вот для чипов более чем достаточное. Поэтому, если Вы не хотите навсегда распрощаться с вашей видеокартой или расстаться с определенной суммой за ее ремонт, необходимо перед подключением TV-out, полностью обесточить (вынуть из розетки) и компьютер и подключенные к нему через сеть устройства (принтер, сканер, модем, колонки и прочее), вытащить кабель локальной сети из сетевой карты, а также обесточить телевизор и подключенные к нему устройства (видеомагнитофон, DVD-плеер и т.д.) и не забыть вытащить антенный штекер, если антенна коллективная, иначе эти злополучные 100 вольт так и останутся ждать вашу видеокарту. Кстати, к тому же приведет и  случайное соприкосновение выхода TV-out через подключенный кабель к металлическому заземленному предмету. Нарушение цветности, отсутствие одного или нескольких цветов. Отсутствие контакта в разъемах видеокабеля или повреждение самого кабеля первый претендент на эту роль. Далее могут отличиться видеочип или элементы обвеса. Если отсутствует один из цветов (R,G,B), то, вероятнее всего, причина или в согласующих RGB 75-омных резисторах или в дросселях. Если с ними все в порядке, тогда, скорее всего, поврежден соотвествующий канал видеочипа. Грозит замена, поскольку дефекты пайки в таком случае крайне редки. Перегрев Выше, мы уже слегка коснулись этой темы. Вообще, проблема перегрева и, соответственно, достойного охлаждения "горячих" элементов весьма злободневна. А с учетом роста потребляемых мощностей, думается, это тема будет довольно долго актуальна. Вот только качественная система охлаждения стоит денег, а это, естественно, отражается на увеличении конечной стоимости изделия, что,  как известно, не входит в интересы производителя, поэтому имеем весьма посредственное штатное охлаждение.  Кроме того, немаловажное значение имеет воздухобмен в самом системном блоке. Что толку, если у Вас на видеокарте стоит "супер-пупер" кулер, если он гоняет горячий воздух в корпусе по кругу? Если Вы хотите долгой жизни вашему железу, начать надо с хорошей принудительной вентиляции корпуса. Основная часть неисправностей, связанная с перегревом возникает, как обычно, по вине самого пользователя. Причина тривиальна и проста. Несмотря на то, что многие знают о  системе охлаждения, мало кто за ней ухаживает. А она, как и вся техника, требует профилактического ухода. Первое, на что надо обратить внимание, при первых признаках повышения температуры, это на наличие пыли. Ее пристутствие приводит к нарушению теплообмена, повышенному сопротивлению воздухопотоку и накоплению статики (рис 6а.).   Рис. 6а. Тяжело, в таких условиях, приходится и кулеру и чипу.   Второе - это замена термоинтерфейса между видеочипом и поверхностью радиатора кулера. Со временем термопаста теряет свои теплопроводящие свойства, что приводит к плохому отводу тепла с поверхности чипа. Рекомендую менять термопасту 1 раз в год.  Третья причина - присутствие в соседнем слоте какой-либо платы и не дай бог "горяченькой". Если есть возможность установить такую плату подальше от видеокарты - сделайте это. Облегчите и без того непосильную ношу видеокулера. Четвертая причина - разгон. О пользе такого действа мы говорить сейчас не будем, но то, что в этом случае потребуется более качественное охлаждение - это точно. Многие этим пренебрегают и, надеясь на авось, оставляют штатный кулер, в результате неизбежный перегрев и поврежденный чип (рис. 6б).   Рис. 6б. Этому чипу явно не было холодно (беднягу местами даже вспучило). Сбитые или поврежденные элементы. Здесь царит буйство, беспредельность фантазии и полная беспечность. Какие только случаи из этой серии, не встречаются на ремонтном поприще! Вырванные конденсаторы, транзисторы, следы борозд от отверток или других острых предметов, высверленные отверстия, поврежденные дорожки и т.д. и т.п., список этот будет весьма длинным, а потому, чтобы сильно не пугать, ограничимся маленьким ужастиком, приведенным на рис. 7 и 8.   Рис. 7. К чему привела "сорванная" отвертка.   Рис. 8. Заодно снесли пару-тройку кодеров. А ведь просто хотели поменять кулер...   Вот такие аспекты ремонта видеокарт... Блок питания Под корпусом компьютера буду подразумевать корпус с блоком питания. БП - это сокращённо блок питания компьютера. Из хороших корпусов, прежде всего, выделяют Inwin. Можно назвать ещё корпуса на основе сиртековских блоков: High Power, ThermalTake, ссылка скрыта, но если смотреть тесты, то первые два сборщика однозначно уступают Inwin'у, а по цене значительно дороже. В класс пониже отнес бы корпуса, подобные Codegen'у. Есть отзывы о нем положительные, но среди профессионалов преобладает отрицательное отношение. Как правило, мощность на самом деле ниже, чем указано у них в паспорте - примерно 250 Вт против указываемых 300-350 Вт. Главным отличием их от БП класса Inwin считаю неспособность держать максимальную нагрузку, то есть при максимальной потребляемой мощности блок не сгорает, но выходные напряжения при этом выходят за рамки допустимых норм. Обычно происходит это при старте, выключении компьютера, когда одновременно включаются все устройства. Следствие - компьютер вообще не включается или перезагружается. Выходы напряжения за нормы не способствуют "здоровью" железа, прежде всего +12 вольт для винчестеров. Толщина стенок корпуса обычно меньше 0,8 мм. Ну и самые плохие корпуса - это так называемый no name. К ним можно отнести корпуса от Linkworld, Rolsen, JNC, L&C. Для них проблема выдержать даже 200 Вт. Причем вместе с БП может сгореть остальная начинка в корпусе. Некоторые моменты при выборе блоков питания, корпусов Для выбора БП нужно знать требуемую мощность, как в целом, так и по отдельным выходам. Подробнее об этом написано на странице ссылка скрыта. Если просуммировать мощность по выходам +3.3 и +5 В и умножить в 1,5 раза, то можно примерно судить об истинной максимальной мощности у некоторых дешевых блоков. Также просуммировать мощность по всем выходам и умножить на 0,7 (поскольку, как правило на этикетке указывают пиковую мощность). Полученное значение будет более правдоподобным для оценки мощности БП. Если блок питания в корпусе расположен вертикально, он может затруднить доступ к материнской плате и не все кулеры можно установить в такой корпус. Также не самым лучшим образом организовано охлаждение внутри корпуса. Оптимально горизонтальное расположение блока питания. Корпус желательно брать с толстым железом для лучшего охлаждения HDD, шумоизоляции, защиты от радиации и наличием в задней стенке места под кулер. По российским стандартам минимальная толщина железа должна быть не менее 0,8 мм. На БП иногда встречается строка noise killer. Означает она, что в блоке частота оборотов вентилятора регулируются автоматически в зависимости от температуры. При невысокой температуре вентилятор крутится на минимальных оборотах и потому его почти не слышно. С Powerman'ами есть путаница. Дело в том, что этим именем называются корпуса от питерской компании ссылка скрыта. Блоки там сделаны тайваньской фирмой ссылка скрыта, маркировка HPC-xxx. Их устанавливают также в свои корпуса такие фирмы, как High Power, Chieftec, Thermaltake. Также так называет блоки в своих корпусах Inwin, хотя на самом деле там БП собственного производства (маркировка IW-xxx) или раньше устанавливал от ссылка скрыта (FSP-xxx). Если разобрать БП, то по номиналам электролитических конденсаторов можно судить о мощности блоков. Два входных конденсатора по 330 мкФ - это максимум 250 Вт. На 300 Вт ставят обычно 470 или 680 мкФ. Также для оценки качества БП обращают внимание на качество пайки, отсутствие деталей, размеры трансформаторов, радиаторов. Считается, что хороший БП не может вешать меньше 2 кг. Требования от Intel к блокам питания определяются в документах ссылка скрыта. С версии ATX12V2.0 (февраль 2003 год) были кардинально изменены эти требования. К разьему Main Power Connector были добавлены 4 контакта и стал теперь 24-контактным. Обязательным стало наличие разьема для винчестеров SerialATA типа. Также удалили Aux разьем. На данный момент последним вариантом ATX12V является ссылка скрыта (310 kb) с марта 2005 года. По поводу совместимости БП с 20-контактным разьемом с современной материнской платой (разьем на 24 контакта) или наоборот если подключать БП с 24 контактами к мат. плате с 20 контактами, то все работает и как правило проблем не существует. Подробнее об совместимости читайте топик IXBT - ссылка скрыта. PFC - устройство внутри БП для уменьшения паразитной реактивной мощности. Как, я понял, наличие PFC никак не влияет на показания квартирного электросчетчика, а имеет значение лишь для повышения надежности электропроводки помещения, рассчитанную на определенный максимальный ток. PFC бывает пассивное и активное. Блок с пассивным PFC почти никакой разницы не имеет с БП без него, коэффициент мощности примерно 0,7. У блоков с активным PFC коэффициент примерно 0,95. Особенности по производителям Приведенные тут характеристики, выводы в основном взяты из тестов ссылка скрыта. Нужно также учитывать, что в корпусах на самом деле могут стоять совсем другие БП, не те которые должны быть по информации из сайтов производителей или некоторых обзоров. Особенно это касается сборщиков. Поэтому при покупке следует проверить корпус на наличие нужного БП. ссылка скрыта Корпуса Inwin серии V, L, D, BT имеют mATX форм-фактор. Серия "H" - тип корпуса desktop, ATX размер. ATX стандарт и miditower тип имеют серии J, S и A. В серии "A" блоки питания стоят вертикально, П-образная крышка, выдвижная панель с материнской платой. Наверное, самая распространенная S - серия: 500, 506, 508, 522, 523, 526, 532 и так далее. Если в конце стоит буква "B", то корпус черного цвета. Боковые стенки снимаются. Блок питания обычно на 250 или 300 Вт. Японская (так написано на сайте) сталь 0,8 мм. Разъем USB на передней панели - опция. В S 508 отсутствует кнопка Reset. Считается, что корпуса от Inwin невзрачные на вид, но питатели надежные, качественные. ссылка скрыта Сборщик - питерская компания “Ниеншанц”. Использует блоки от ссылка скрыта. Самые простые модели: HPC 300-102 CE (300 Вт), HPC ATX 2501 (250 Вт). На сайте сказано, что номинальная мощность составляет 68% от максимальной. Если просуммировать максимальные мощности по 6 выходам, указанные на наклейке для 250-ваттного блока (HPC ATX 250), то получится 229,3 Вт. То есть, на мой взгляд, реальная (на которой без ограничений по времени нормально работает) мощность у него 155-180 Вт. Для современных компьютеров, скорее всего не подходит. Для HPC 300-102 CE суммарная максимальная мощность по наклейке равна 368,1 Вт. Честная мощность 250-285 Вт. По отзывам вполне надежные блоки, на уровне между Codegen и Inwin. ссылка скрыта. ссылка скрыта Модели блоков питания Codegen, только которые упоминались: 200XA, 200X, 250X1, 250XA1, 300X, 300XA, 300PA, 300X1, 300XX, 350X. Толщина стенок для различных серий: 3ххх - 0,7 мм; 4ххх - 0,7 мм; 6ххх - 0,7-1,3 мм. Если в названии корпуса стоит L, то это удлиненный корпус на 55 мм. Отзывы самые противоречивые, но в целом считается, что корпуса красивые (к 3 и 4-серии возможно это не относится), но вот БП плохие. Если почитать обзоры, отзывы о них, то мощность у блоков на 250 Вт вполне настоящая, а вот блоки на 300 Вт представляют его копию. Очень плохо держат нагрузку, выходные напряжения сильно изменяются. Противоречивые отзывы, скорее всего, связаны с тем, что блоки даже одной модели могут сильно отличаться по качеству. ссылка скрыта, как поставщик за одну цену может поставить вполне нормальные блоки, за низкую цену - соответствующие по комплектации блоки. Это значит, что в одной фирме может они и нормальные, а в другой плохие, на уровне noname. Примером самой дешевой комплектации являются корпуса Mirage. Ничего не слышал о качестве БП от www.codegen.ru, но отличительные признаки ее блоков: ссылка скрыта. Упаковка коричневая, с синей волной, никаких значков SP (super power). Магазин находится в Петербурге. В целом мое отношение к покупке корпусов (отдельно БП в продаже редко встречал) от этого производителя - это все равно, что игра в лоторею. Как уже сказал, качество зависит от фирмы - продавца этих корпусов/блоков. ссылка скрыта, ссылка скрыта.  ссылка скрыта Ещё один отечественный сборщик, использует БП Power Master (собственное производство в г. Калуга) и от ссылка скрыта. Характеристики некоторых моделей БП Модель +3,3 В +5 В +12 В +3,3 плюс +5 В Реальная мощность по моим прикидкам Sparkman SM-250W 20 А 25 А 13 А 150 Вт 220-240 Вт Power Master JJ-300T Grill 20 А 30 А 15 А 180 Вт 270-290 Вт Power Master FA-5-1 XL Grill 300W 20 А 30 А 15 А 180 Вт По обзорам плохой БП Power Master PM-350W 20 A 35 A 15 А 205 Вт 310 Вт На данный момент выпускает корпуса четырех серий: Ultra, Proxima, Step, Prestige. Популярные раньше Marathon, Castle и прочие выпускаться перестали. В каждую серию входят несколько моделей, различающие между собой в основном только внешним видом. По информации из их сайта в серии Ultra используется БП Power Master 300W JJ-300T (горизонтальное расположение), толщина стенок 0,8 мм, установлен один вентилятор. В корпусах Step должен быть БП Sparkman SM-250W (горизонтальное расположение), толщина стенок всего лишь 0,55 мм. В Proxima установлен БП Power Master 300W JJ-300T (горизонтальное расположение), толщина железа 0,6 мм. На сайте даны описания гораздо большего количества источников питания, самых разных по качеству, поэтому при покупке корпуса, нужно обязательно выяснить какой именно там стоит БП, чтобы не нарваться на блочки типа Power Master FA-5-x. По обзорам это плохие питатели. Наоборот БП от JJ (маркировка JJ-xxx) зарекомендовали себя в целом положительно. ссылка скрытаИзвестный производитель блоков питания из Тайваня. Качество очень хорошее, выше даже чем у Inwin. Продаются эти БП отдельно или в корпусах от Aopen (меняется только этикетка) и немного переделанные в Zalman. Также используются в корпусах Lokur. Характеристики некоторых моделей БП Модель +3,3 В +5 В +12 В +3,3 плюс +5 В сумма +3.3, +5, +12 В PFC ATX-250GTF 14 А 20 А 7 А - - пассивный ATX-300GTF 9/20 А 30/22,8 А 13 А 180 Вт 280 Вт пассивный FSP250-60GTB 12,12/20 A 27/21,8 A 13 А 175 Вт - активный Блок питания (БП) - это что-то вроде "желудка" у компьютера. Если напряжение в сети будет нестабильным, то не всякий БП сможет его спокойно переварить и выдать "маме" требуемые напряжения. А уж превышения входного напряжения, если и не приводят к летальному исходу для всего компьютера (хотя может быть и такое), но уж точно больно бьют по блоку питания. И часто после этого требуется длительное лечение (БП, конечно), скорее всего даже потребуется "хирургическое вмешательство". А так как при этом необходимо точно знать, что и где искать, рассмотрим анатомию БП подробнее. Как можно видеть на схеме (рисунок 1), входное напряжение (115 или 220 В переменного тока) поступает на помехоподавляющий фильтр, который обычно состоит из дросселей, конденсаторов малой емкости и разрядного резистора. Далее напряжение питания поступает на двухполюсный выключатель, который чаще всего установлен на передней стенке компьютера (с него - на стандартный разъем, к которому подключен стандартный шнур питания монитора), и далее на высоковольтный выпрямитель. Он представляет собой четыре диода, соединенных по мостовой схеме и "залитых" в пластмассовый корпус. Выпрямленное напряжение поступает на сглаживающий фильтр (скорее всего, это будет пара электролитических конденсаторов емкостью по 200-500 мкФ с указанным максимальным напряжением 400 В - смотри рисунок 2). Между высоковольтным выпрямителем и высоковольтным фильтром включен выключатель S1, вынесенный на заднюю стенку БП. В разомкнутом состоянии схема будет работать как однофазный мостовой выпрямитель с входным напряжением 220 В, который работает на емкость, равную С/2, а в замкнутом - удвоитель напряжения, входное напряжение для которого должно быть 115 В (это американский стандарт). Если вы включите его при работе в нашей сети - считайте, что вам не повезло. Отфильтрованное постоянное напряжение поступает на собранный по одно- или двухтактной схеме высоковольтный транзисторный ключ, который переключается схемой управления с частотой несколько десятков килогерц. Импульсы напряжения поступают на импульсный понижающий трансформатор, на вторичных обмотках которого и получаются напряжения для каналов +5 В, +12 В, -5 В, -12 В. Каналы эти собираются по стандартным схемам и содержат двухполу-периодный выпрямитель (два диода, подключенных к обмотке со средней точкой) и LC-фильтр. В каналах -5 В и -12 В могут применяться интегральные стабилизаторы напряжения типов 7905 и 7912 соответственно. К каналу +12 В обычно подключается вентилятор, который охлаждает БП, а заодно и компьютер. Выходные напряжения отслеживаются схемой управления. Сигнал PG (Power Good), сигнализирующий о том, что напряжения на блоке питания находятся в пределах нормы, представляет собой постоянное напряжение +5 В, которое должно появиться после окончания всех переходных процессов в блоке питания. При отсутствии этого сигнала на системной плате непрерывно вырабатывается сигнал аппаратного сброса процессора, при появлении этого сигнала система начинает нормальную работу. Уровень этого сигнала может лежать в пределах 3-6 В, появляется он через 0,1-0,5 сек. после включения питания при нормальных напряжениях на выходе блока. Отсутствие необходимой задержки при включении и запаздывание при выключении приводит к потере информации в CMOS и ошибкам при загрузке. Нажатие кнопки "reset" практически эквивалентно замыканию PG на схемную землю. Схема управления обычно состоит из контроллера широтно-импульсной модуляции (ШИМ-контроллер) и линейки компараторов, которые отслеживают уровни выходных напряжений и участвуют в формировании сигнала PG. В качестве линейки компараторов часто применяется микросхема LM339N, TL494 (TL493, TL495) фирмы Texas Instrument или ее аналог - микросхема МРС494 фирмы NEC. Структурная схема TL494 изображена на рисунке 3. Выводы 1 и 2 - неинвертирующего и инвертирующего входов усилителя ошибки 1; вывод 3 - вход "обратной связи"; вывод 4 - вход регулировки "мертвого времени" (время, в течение которого закрыты оба выходных транзистора, причем независимо от величины тока нагрузки); выводы 5 и 6 - для подключения внешних элементов ко встроенному генератору пилообразного напряжения; вывод 7 - общий; выводы 8 и 9 - коллектор и эмиттер первого транзистора; выводы 11 и 10 - коллектор и эмиттер второго транзистора; вывод 12 - питание; вывод 13 - выбор режима работы (возможна работа в одно- или двухтактном режиме: если на этом выводе присутствует логическая "1" (+2,4...+5 В), то транзисторы открываются поочередно (двухтактный режим работы); если на выводе будет "О" (0...0.4 В), то это однотактный режим, при этом транзисторы могут быть включены параллельно для увеличения выходного тока); вывод 14 - выход опорного напряжения (+5 В); выводы 15 и 16 - неинвертирующий и инвертирующий входы усилителя ошибки 2. ШИМ-контроллер работает на фиксированной частоте и содержит встроенный генератор пилообразного напряжения, который требует для установки частоты всего два внешних компонента: резистора Rt и конденсатора Ct. При этом частота генерации будет равна f=1,1/RtCt. Модуляция ширины импульсов достигается сравнением положительного напряжения, полученного на конденсаторе Ct с двумя управляющими сигналами (один из них поступает на вход регулировки "мертвого времени", второй получается из выходных сигналов усилителей ошибок и сигнала обратной связи). Логический элемент ИЛИ-НЕ возбуждает выходные транзисторы только тогда, когда амплитуда пилообразного напряжения выше амплитуды управляющих сигналов. Таким образом, повышение амплитуды управляющих сигналов вызывает уменьшение ширины выходных импульсов. За более подробной информацией лучше обратиться к справочникам.
