С. Н. Алексеев
| Вид материала | Документы |
- Философия цнди а621998 Алексеев, 93.74kb.
- Приключения Тома Сойера 13. Киплинг Р. Маугли 14. Великая Отечественная Алексеев, 51.43kb.
- Список книг и глав из книг по теме Отечественная война 1812 года, 35.25kb.
- С. П. Идет война народная: Рассказ, 58.41kb.
- Алексеев В. П. Очерки экологии человека: Учеб пособие / В. П. Алексеев, 17.91kb.
- Алексеев П. В. Философия / П. В. Алексеев, А. В. Панин, 487.48kb.
- Я. В. Алексеев // Руды и металлы. 2009. №3. С. 66-68: ил.,табл. Библиогр.: 6 назв, 477.17kb.
- Литература (первоисточники) для подготовки по всем разделам экзамена, 92.62kb.
- С. П. Алексеев; худож. Н. Андреев. М. Дрофа, 2003. 80 с ил. (Честь и отвага), 336.53kb.
- Ш. М. Вахитов // Вопр экономики и упр для рук здравоохр. 2010. № С. 4-9, 36.5kb.
СНиП 2.03.11-85
СТРОИТЕЛЬНЫЕ НОРМЫ И ПРАВИЛА
ЗАЩИТА СТРОИТЕЛЬНЫХ
КОНСТРУКЦИЙ ОТ КОРРОЗИИ
СНиП 2.03.11-85
МОСКВА 1985
РАЗРАБОТАНЫ НИИЖБ Госстроя СССР (д-р техн. наук, проф. С.Н. Алексеев - руководитель темы д-р техн. наук, проф. Ф.М. Алексеев, кандидаты техн. наук М.Г. Булгакова, Ю.А. Савина); ЦНИИ проектстальконструкция им. Мельникова Госстроя СССР - раздел 5 (д-р техн. наук, проф. А.И. Голубев канд. техн. наук А.М. Щляфирнер); ЦНИИСК им. Кучеренко Госстроя СССР - раздел 3 (канд. техн. наук, проф. А.Б. Шолохова А.В. Беккер) с участием института Проектхимзащиты Минмонтажспецстроя СССР (С.К. Бачурина, С.Н. Шульженко, Т.Г. Кустова), ВНИПИ Теплопроект Минмонтажспецстроя СССР (канд. техн. наук Б.Д. Тринкер), ЦНИИП сельстроя Минсельстроя СССР, МИСИ им. В.В. Куйбышева Минвуза СССР, Гипроморнефтегаза Мингазпрома, ВИЛСа Минавиапрома, ВНИКТИ стальконструкции Минмонтажспецстроя СССР.
ВНЕСЕНЫ НИИЖБ Госстроя СССР.
ПОДГОТОВЛЕНЫ К УТВЕРЖДЕНИЮ Главтехнормированием Госстроя СССР ( Ф.В. Бобров, И.И. Крупницкая).
С введением в действие СНиП 2.03.11-85 «Защита строительных конструкций от коррозии» с 1 января 1986 года утрачивают силу:
п. 1 постановления Госстроя СССР от 12 июля 1973 г. № 124 «Об утверждении главы СНиП II-8.9-73 «Антикоррозионная защита строительных конструкций зданий и сооружений. Нормы проектирования»;
постановление Госстроя СССР от 17 апреля 1975 г. № 57 «О частичном изменении постановления Госстроя СССР от 12 июля 1973 года № 124 и дополнение главы СНиП II-28-73 «Защита строительных конструкций от коррозии»;
п. 1 постановления Госстроя СССР от 17 сентября 1976 г. № 148 «Об утверждении «Инструкции по защите железобетонных конструкций от коррозии, вызываемой блуждающими токами» (СНиП 65-76);
постановление Госстроя СССР от 28 сентября 1979 г. № 181 «Об изменении главы СНиП II-28-73 «Защита строительных конструкций от коррозии».
Изменение № 1 СНиП 2.03.11-85 утвержденное постановлением Минстроя России от 5.08.96 г. № 18-59 и введенное в действие с 1.01.97 г. внесено в текст документа, измененные пункты отмечены *.
При пользовании нормативным документом следует учитывать утвержденные изменения строительных норм и правил и государственных стандартов, публикуемые в журнале «Бюллетень строительной техники» и информационном указателе «Государственные стандарты России».
| Государственный строительный комитет СССР | Строительные нормы и правила | СНиП 2.03.11-85 |
| (Госстрой СССР) | Защита строительных конструкций от коррозии | Взамен СНиП II-28-73*, СНиП 65-76 |
Настоящие нормы распространяются на проектирование защиты от коррозии строительных конструкций (бетонных, железобетонных, стальных, алюминиевых, деревянных, каменных и асбестоцементных) зданий и сооружений при воздействии агрессивных сред с температурой от минус 70 до плюс 50 °С.
Нормы не распространяются на проектирование защиты строительных конструкций от коррозии, вызываемой радиоактивными веществами, а также на проектирование конструкций из специальных бетонов (полимербетонов, кислото-, жаростойких бетонов).
Проектирование реконструкции зданий и сооружений должно предусматривать анализ коррозионного состояния конструкций и защитных покрытий с учетом вида и степени агрессивности среды в новых условиях эксплуатации.
| Внесены НИИЖБ Госстроя СССР | Утверждены постановлением Государственного строительного комитета СССР по делам строительства от 30 августа 1985 г. № 137 | Срок введения в действие 1 января 1986 г. |
1. ОБЩИЕ ПОЛОЖЕНИЯ
1.1. Защиту строительных конструкций следует осуществлять применением коррозионно-стойких для данной среды материалов и выполнением конструктивных требований (первичная защита), нанесением на поверхности конструкций металлических, оксидных, лакокрасочных, металлизационно-лако-красочных и мастичных покрытий, смазок, пленочных, облицовочных и других материалов (вторичная защита), а также применением электрохимических способов.
1.2.* По степени воздействия на строительные конструкции среды разделяются на неагрессивные, слабоагрессивные, среднеагрессивные и сильноагрессивные.
По физическому состоянию среды разделяются на газообразные, твердые и жидкие.
По характеру действия среды разделяются на химически и биологически активные.
1.3. Защиту поверхности строительных конструкций, изготавливаемых на заводе, следует осуществлять в заводских условиях.
1.4.* С целью снижения степени агрессивного воздействия среды на строительные конструкции при проектировании необходимо предусматривать:
разработку генеральных планов предприятий, объемно-планировочных и конструктивных решений с учетом розы ветров и направленности потока грунтовых вод;
технологическое оборудование с максимально возможной герметизацией, приточно-вытяжную вентиляцию, отсосы в местах наибольшего выделения паров, газов и пылей.
1.5. При проектировании строительных конструкций должны быть предусмотрены такие формы сечения элементов конструкций, при которых исключается или уменьшается возможность застоя агрессивных газов, а также скопление жидкостей и пыли на их поверхности.
1.6. При проектировании защиты строительных конструкций от коррозии производств, связанных с изготовлением и применением пищевых продуктов, кормов для животных, а также помещений для пребывания людей и животных, следует учитывать санитарно-гигиенические требования к защитным материалам и возможное агрессивное действие дезинфицирующих средств.
2. БЕТОННЫЕ И ЖЕЛЕЗОБЕТОННЫЕ КОНСТРУКЦИИ
ОБЩИЕ ТРЕБОВАНИЯ
2.1. При проектировании бетонных и железобетонных конструкций, предназначенных для эксплуатации в агрессивной среде, их коррозионную стойкость следует обеспечивать применением коррозионно-стойких материалов, добавок, повышающих коррозионную стойкость бетона и его защитную способность для стальной арматуры, снижением проницаемости бетона технологическими приемами, установлением требований к категории трещиностойкости, ширине расчетного раскрытия трещин, толщине защитного слоя бетона.
В случае недостаточной эффективности названных выше мер должна быть предусмотрена защита поверхности конструкции:
лакокрасочными покрытиями;
оклеечной изоляцией из листовых и пленочных материалов;
облицовкой, футеровкой или применением изделий из керамики, шлакоситалла, стекла, каменного литья, природного камня;
штукатурными покрытиями на основе цементных, полимерных вяжущих, жидкого стекла, битума;
уплотняющей пропиткой химически стойкими материалами.
2.2. Меры защиты железобетонных конструкций от коррозии следует проектировать с учетом вида и особенностей защищаемых конструкций, технологии их изготовления, возведения и условий эксплуатации.
2.3. Для бетонных и железобетонных конструкций следует предусматривать бетон нормируемой проницаемости.
Проницаемость бетона характеризуется прямыми показателями (маркой бетона по водонепроницаемости или коэффициентом фильтрации). Косвенные показатели (водопоглощение бетона и водоцементное отношение) являются ориентировочными и дополнительными к прямым.
Показатели проницаемости бетона приведены в табл. 1.
Таблица 1
| Условные | Показатели проницаемости бетона | |||
| обозначения | прямые | косвенные | ||
| показателя проницаемости бетона | марка бетона по водонепроницаемости | коэффициент фильтрации, см/с (при равновесной влажности), Kf | водопоглощение, % по массе | водоцементное отношение В/Ц, не более |
| Н - бетон нормальной проницаемости | W4 | Св. 2·10-9 до 7·10-9 | Св. 4,7 до 5,7 | 0,6 |
| П - бетон пониженной проницаемости | W6 | Св. 6·10-10 до 2·10-9 | Св. 4,2 до 4,7 | 0,55 |
| О - бетон особо низкой проницаемости | W8 | Св. 1·10-10 до 7·10-10 | До 4,2 | 0,45 |
| Примечания: 1. Коэффициент фильтрации и марку бетона no водонепроницаемости следует определять по ГОСТ 12730.5-84; водопоглощение бетона - по ГОСТ 12730.3-78. 2. Показатели водопоглощения и водоцементного отношения, приведённые в табл. 1, относятся к тяжёлому бетону. Водопоглощение легких бетонов следует определять умножением значений, приведенных в табл. 1, на коэффициент, равный отношению средней плотности тяжелого бетона к средней плотности легкого бетона. Водоцементное отношение легких бетонов следует определять умножением значения, приведенного в табл. 1, на 1, 3. 3. Далее в тексте настоящих норм оценка проницаемости бетона приведена по показателю водонепроницаемости. | ||||
СТЕПЕНЬ АГРЕССИВНОГО ВОЗДЕЙСТВИЯ СРЕД
2.4.* Степени агрессивного воздействия сред на конструкции из бетона и железобетона приведены:
газообразных сред - в табл. 2;
твердых сред - в табл. 3;
грунтов выше уровня грунтовых вод - в табл. 4;
жидких неорганических сред - в табл. 5, 6. 7;
жидких органических сред и биологически активных сред - в табл. 8.
Степень агрессивного воздействия сред на конструкции из армоцемента принимается как для конструкций из железобетона по табл. 2 и 3.
Таблица 2
| Влажностный режим помещений | Группа газов (по обязательному | Степень агрессивного воздействия газообразных сред на конструкции из | |
| Зона влажности (по СНиП II-3-79**) | приложению 1) | бетона | железобетона |
| Сухой Сухая | А В С D | Неагрессивная Неагрессивная Неагрессивная Неагрессивная | Неагрессивная Неагрессивная Слабоагрессивная Среднеагрессивная |
| Нормальный Нормальная | А В С D | Неагрессивная Неагрессивная Неагрессивная Слабоагрессивная | Неагрессивная Слабоагрессивная Среднеагрессивная Сильноагрессивная |
| Влажный или мокрый Влажная | А В С D | Неагрессивная Неагрессивная Слабоагрессивная Среднеагрессивная | Слабоагрессивная Среднеагрессивная Сильноагрессивная Сильноагрессивная |
| Примечания: 1. Для конструкций отапливаемых зданий, на поверхностях которых допускается образование конденсата, степень агрессивного воздействия среды устанавливается как для конструкций в среде с влажным режимом помещений. 2. При наличии в газообразной среде нескольких агрессивных газов степень агрессивного воздействия среды определяется по наиболее агрессивному газу. | |||
Таблица 3
| Влажностный режим помещений Зона влажности | Растворимость твердых сред в воде 1;2 и их | Степень агрессивного воздействия твердых сред на конструкции из | |
| (по СНиП 11-3-79) | гигроскопичность | бетона | железобетона |
| Сухой | Хорошо растворимые малогигроскопичные | Неагрессивная | Слабоагрессивная |
| Сухая | Хорошо растворимые гигроскопичные | Слабоагрессивная | Среднеагрессивная |
| Нормальный | Хорошо растворимые малогигроскопичные | Слабоагрессивная | Слабоагрессивная |
| Нормальная | Хорошо растворимые гигроскопичные | Слабоагрессивная | Среднеагрессивная 3 |
| Влажный или мокрый | Хорошо растворимые малогигроскопичные | Слабоагрессивная | Среднеагрессивная 4 |
| Влажная | Хорошо растворимые гигроскопичные | Среднеагрессивная 3 | Среднеагрессивная |
| 1 Перечень наиболее распространенных растворимых солей и их характеристики приветны в справочном приложении 2. В качестве агрессивных солей по отношению к бетону и железобетону следует рассматривать приведенные в справочном приложении 2 хлориды, сульфаты, нитраты. 2 Присутствие малорастворимых веществ не влияет на агрессивность. 3 Степень агрессивного воздействия следует уточнять одновременно с требованиями табл. 5, 6, 7 с учетом агрессивности образующегося раствора. 4 Соли, содержащие хлориды, следует относить к сильноагрессивной среде. | |||
2.5. При определении степени агрессивного воздействия среды на конструкции, находящиеся внутри отапливаемых помещений, влажностный режим следует принимать по табл. 1 СНиП II-3-79, а на конструкции, находящиеся внутри неотапливаемых зданий, на открытом воздухе и в грунтах выше уровня грунтовых вод, - по прил. 1 СНиП II-3-79.
2.6. Оценка степени агрессивного воздействия сред, указанных в табл. 5, дана по отношению к бетону на любом из цементов, отвечающих требованиям ГОСТ 10178-76 и ГОСТ 22266-76.
Таблица 4*
| Зона | Показатель агрессивности, мг на 1 кг грунта | Степень | |||

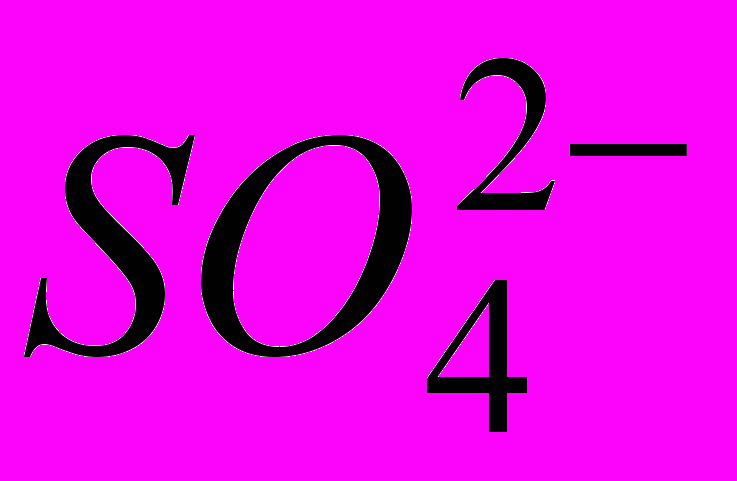

| влажности (по СНиП II-3-79**) | сульфатов в пересчете на  - для бетонов на | хлоридов в пересчете на Сl- для бетонов на | агрессивного воздействия грунта на бетонные | ||
| | портландцементе по ГОСТ 10178-76 | портландцементе по ГОСТ 10178-76 с содержанием С3S не более 65%, С3А не более 7%, C3A + +C4AF не более 22% и шлакопортландцементе | сульфатостойких цементах по ГОСТ 22266-76 | портландцементе, шлакопортландцементе по ГОСТ 10178-76 и сульфатостойких цементах по ГОСТ 22266-76 | и железобетонные конструкции |
| | Св. 500 до 1000 | Св. 3000 до 4000 | Св. 6000 до 12000 | Св. 400 до 750 | Слабоагрессивная |
| Сухая | Св. 1000 до 1500 | Св. 4000 до 5000 | Св. 12 000 до 15 000 | Св. 750 до 7500 | Среднеагрессивная |
| | Св. 1500 | Св. 5000 | Св. 15 000 | Св. 7500 | Сильноагрессивная |
| | Св. 250 до 500 | Св. 1500 до 3000 | Св. 3000 до 6000 | Св. 250 до 500 | Слабоагрессивная |
| Нормальная и влажная | Св. 500 до 1000 | Св. 3000 до 4000 | Св. 6000 до 8000 | Св. 500 до 5000 | Среднеагрессивная |
| | Св. 1000 | Св. 4000 | Св. 8000 | Св. 5000 | Сильноагрессивная |
| Примечания: 1. Показатели агрессивности по содержанию хлоридов учитываются только для железобетонных конструкций независимо от марки бетона по водонепроницаемости. При одновременном содержании сульфатов их количество пересчитывается на содержание хлоридов умножением на 0,25 и суммируется с содержанием хлоридов. 2. Показатели агрессивности по содержанию сульфатов приведены для бетона марки по водонепроницаемости W4. При оценке степени агрессивного воздействия на бетон марки по водонепроницаемости W6 показатели следует умножать на 1,3, для бетона марки по водонепроницаемости W8 - на 1,7. 3. При наличии грунтовой воды оценка агрессивности среды производится в зависимости от химического состава грунтовой воды по табл. 5, 6, 7. | |||||
Таблица 5
| Показатель агрессивности | Показатель агрессивности жидкой среды 1 для сооружений, расположенных в грунтах с Кf свыше 0,1 м/сут, в открытом водоеме и для напорных сооружений при марке бетона по водонепроницаемости | Степень агрессивного воздействия жидкой неорганической среды на бетон | ||
| | W4 | W6 | W8 | |
| Бикарбонатная щелочность, мг-экв/л (град)* | Св. 0 до 1,05 | - | - | Слабоагрессивная |
| Водородный | Св. 5,0 до 6,5 | Св. 4,0 до 5,0 | Св. 3,5 до 4,0 | Слабоагрессивная |
| показатель | Св. 4,0 до 5,0 | Св. 3,5 до 4,0 | Св. 3,0 до 3,5 | Среднеагрессивная |
| рН** | Св. 0 до 4,0 | Св. 0 до 3,5 | Св. 0 до 3,0 | Сильноагрессивная |
| Содержание агрессивной | Св. 10 до 40 | Св. 40*** | - | Слабоагрессивная |
| углекислоты, мг/л | Св. 40*** | - | - | Среднеагрессивная |
| Содержание магнезийных | Св. 1000 до 2000 | Св. 2000 до 3000 | Св. 3000 до 4000 | Слабоагрессивная |
| солей, мг/л, в пересчете на | Св. 2000 до 3000 | Св. 3000 до 4000 | Св. 4000 до 5000 | Среднеагрессивная |
| ион Mg2+ | Св. 3000 | Св. 4000 | Св. 5000 | Сильноагрессивная |
| Содержание аммонийных | Св. 100 до 500 | Св. 500 до 800 | Св. 800 до 1000 | Слабоагрессивная |
| солей, мг/л, в пересчете на | Св. 500 до 800 | Св. 800 до 1000 | Св. 1000 до 1500 | Среднеагрессивная |

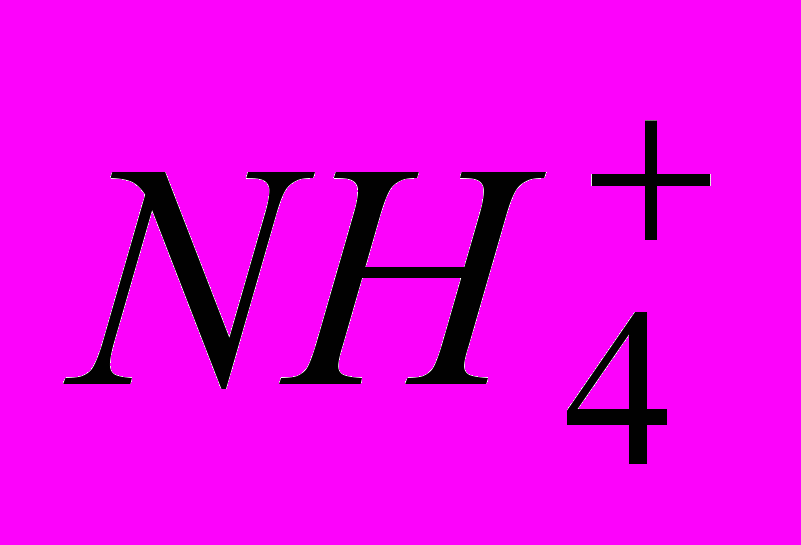

| ион  | Св. 800 | Св. 1000 | Св. 1500 | Сильноагрессивная |
| Содержание едких щелочей | Св. 50000 до 60000 | Св. 60000 до 80000 | Св. 80000 до 100000 | Слабоагрессивная |
| мг/л, в пересчете на ионы | Св. 60000 до 80000 | Св. 80000 до 100000 | Св. 100000 до 150000 | Среднеагрессивная |
| Nа+ и K+ | Св. 80000 | Св. 100000 | Св. 150000 | Сильноагрессивная |
| Суммарное содержание хлоридов | Св. 10000 до 20000 | Св. 20000 до 50000 | Св. 50000 до 60000 | Слабоагрессивная |
| сульфатов 2 нитратов и др. Солей мг/л | Св. 20000 до 50000 | Св. 50000 до 60000 | Св. 60000 до 70000 | Среднеагрессивная |
| при наличии испаряющих поверхностей | Св. 50000 | Св. 60000 | Св. 70000 | Сильноагрессивная |
| 1 При оценке степени агрессивного воздействия среды в условиях эксплуатации сооружений, расположенных в слабофильтрующих грунтах с Кf менее 0,1 м/сут, значения показателей данной таблицы должны быть умножены на 1,3. 2 Содержание сульфатов в зависимости от вида и минералогического состава цемента не должно превышать пределов, указанных в табл. 4 и 6. * При любом значении бикарбонатной щелочности среда неагрессивна по отношению к бетону с маркой по водонепроницаемости W6 и более, а также W4 при коэффициенте фильтрации грунта Кf ниже 0,1 м/сут. ** Оценка агрессивного воздействия среды по водородному показателю рН не распространяется на растворы органических кислот высоких концентраций и углекислоту. *** При превышении значений показателей агрессивности, указанных в табл. 5, степень агрессивного воздействия среды по данному показателю не возрастает. | ||||
Таблица 6

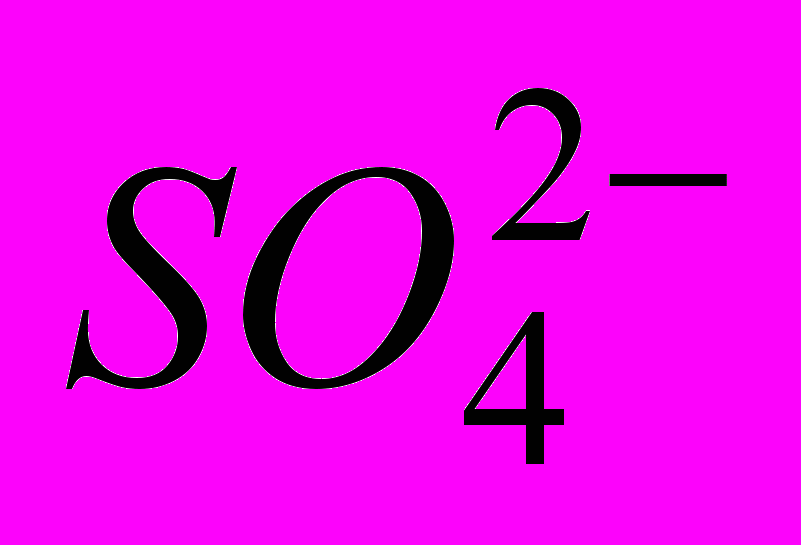

| Цемент | Показатель агрессивности жидкой среды 1 с содержанием сульфатов в пересчете на ионы  , мг/л, для сооружений, расположенных в грунтах с Кf св. 0,1 м/сут, в открытом водоеме и для напорных сооружений при содержании ионов НСО3-, мг-экв/л | Степень агрессивного воздействия жидкой неорганической среды на бетон марки по водонепроницаемости | ||
| | св. 0,0 до 3,0 | св. 3,0 до 6,0 | св. 6,0 | W4* |
| Портландцемент | Св. 250 до 500 | Св. 500 до 1000 | Св. 1000 до 1200 | Слабоагрессивная |
| по ГОСТ 10178-76 | Св. 500 до 1000 | Св. 1000 до 1200 | Св. 1200 до 1500 | Среднеагрессивная |
| | Св. 1000 | Св. 1200 | Св. 1500 | Сильноагрессивная |
| Портландцемент по ГОСТ 10178-76 с содержанием в | Св. 1500 до 3000 | Св. 3000 до 4000 | Св. 4000 до 5000 | Слабоагрессивная |
| клинкере С3S не более 65%, С3А не более 7%, С3A+ | Св. 3000 до 4000 | Св. 4000 до 5000 | Св. 5000 до 6000 | Среднеагрессивная |
| +С4АF не более 22% и шлакопортландцемент | Св. 4000 | Св. 5000 | Св. 6000 | Сильноагрессивная |
| Сульфатостойкие цементы по | Св. 6000 до 8000 | Св. 6000 до 8000 | Св. 8000 до 12000 | Слабоагрессивная |
| ГОСТ 22266-76 | Св. 6000 до 8000 | Св. 8000 до 12 000 | Св. 12 000 до 15 000 | Среднеагрессивная |
| | Св. 8000 | Св. 12 000 | Св. 15 000 | Сильноагрессивная |
| 1 При оценке степени агрессивности среды в условиях эксплуатации сооружений, расположенных в слабофильтрующих грунтах с Кf менее 0,1 м/сут, значения показателей данной таблицы должны быть умножены на 1,3. * При оценке степени агрессивности среды для бетона марки по водонепроницаемости W6 значения показателей данной таблицы должны быть умножены на 1,3, для бетона марки по водонепроницаемости W8 - на 1,7. | ||||
Таблица 7
| Содержание хлоридов в пересчете на Cl-, мг/л | Степень агрессивного воздействия жидкой неорганической среды на арматуру железобетонных конструкций при | |
| | постоянном погружении | периодическом смачивании |
| До 500 | Неагрессивная | Слабоагрессивная |
| Св. 500 до 5000 | Неагрессивная | Среднеагрессивная |
| Св. 5000 | Слабоагрессивная | Сильноагрессивная |
| Примечания: 1. Понятие периодического смачивания охватывает зоны переменного горизонта жидкой среды и капиллярного подсоса. 2. При одновременном содержании в жидкой среде сульфатов и хлоридов количество сульфатов пересчитывается на содержание хлоридов умножением на 0,25 и суммируется с содержанием хлоридов. 3. Коррозионная стойкость конструкций, подвергающихся действию морской воды средней и сильной степени агрессивности, должна обеспечиваться первичной защитой. | ||
Таблица 8*
| Среда | Степень агрессивного воздействия жидких органических сред на бетон при марке по водонепроницаемости | ||
| | W4 | W6 | W8 |
| Масла: минеральные растительные животные | Слабоагрессивная Среднеагрессивная Среднеагрессивная | Слабоагрессивная Среднеагрессивная Среднеагрессивная | Неагрессивная Слабоагрессивная Слабоагрессивная |
| Нефть и нефтепродукты: сырая нефть 1 сернистая нефть сернистый мазут 1 дизельное топливо 1 керосин 1 бензин | Среднеагрессивная Среднеагрессивная Среднеагрессивная Слабоагрессивная Слабоагрессивная Неагрессивная | Среднеагрессивная Слабоагрессивная Слабоагрессивная Слабоагрессивная Слабоагрессивная Неагрессивная | Слабоагрессивная Слабоагрессивная Слабоагрессивная Неагрессивная Неагрессивная Неагрессивная |
| Растворители: предельные углеводороды (гептан, октан, декан и т.д.) ароматические углеводороды (бензол, толуол, ксилол, хлорбензол и т.д.) кетоны (ацетон, метилэтилкетон, диэтилкетон и т.д.) | Неагрессивная Слабоагрессивная Слабоагрессивная | Неагрессивная Неагрессивная Слабоагрессивная | Неагрессивная Неагрессивная Неагрессивная |
| Кислоты: водные растворы кислот (уксусная, лимонная, молочная и т.д.) концентрацией св. 0,05 г/л жирные водонерастворимые кислоты (каприловая, капроновая и т.д.) | Сильноагрессивная Сильноагрессивная | Сильноагрессивная Среднеагрессивная | Сильноагрессивная Среднеагрессивная |
| Спирты: одноатомные многоатомные | Слабоагрессивная Среднеагрессивная | Неагрессивная Среднеагрессивная | Неагрессивная Слабоагрессивная |
| Мономеры: хлорбутадиен стирол | Сильноагрессивная Слабоагрессивная | Сильноагрессивная Слабоагрессивная | Среднеагрессивная Неагрессивная |
| Амиды: карбамид (водные растворы с концентрацией от 50 до 150 г/л) то же, св. 150 г/л дициандиамид (водные растворы с концентрацией до 10 г/л) диметилформамид (водные растворы с концентрацией от 20 до 50 г/л) то же, св. 50 г/л | Слабоагрессивная Среднеагрессивная Слабоагрессивная Среднеагрессивная Сильноагрессивная | Слабоагрессивная Среднеагрессивная Слабоагрессивная Слабоагрессивная Среднеагрессивная | Неагрессивная Слабоагрессивная Слабоагрессивная Слабоагрессивная Среднеагрессивная |
| Прочие органические вещества: фенол (водные растворы с концентрацией до 10 г/л) формальдегид (водные растворы с концентрацией от 20 до 50 г/л) то же, св. 50 г/л дихлорбутен тетрагидрофуран сахар (водные растворы с концентрацией св. 0,1 г/л) | Среднеагрессивная Слабоагрессивная Среднеагрессивная Среднеагрессивная Среднеагрессивная Слабоагрессивная | Среднеагрессивная Слабоагрессивная Среднеагрессивная Среднеагрессивная Слабоагрессивная Слабоагрессивная | Среднеагрессивная Неагрессивная Слабоагрессивная Слабоагрессивная Слабоагрессивная Неагрессивная |
| 1 Степень агрессивного воздействия к элементам конструкций резервуаров для хранения нефти и нефтепродуктов приведена в п. 2.57. | |||
Таблица 8а
| Среда | Степень агрессивного воздействия биологически активных сред на бетон |
| Грибы | Слабоагрессивная |
| Тионовые бактерии | От слабоагрессивной до сильно агрессивной в зависимости от концентрации сероводорода по таблице 2 и приложению 1 |
| Примечание. Концентрация сероводорода рассчитывается проектной организацией в зависимости от состава сточных вод и конструктивных характеристик коллектора | |
