5. Транспортировка труб и секций
5.1. При перевозке труб и плетей необходимо руководствоваться «Правилами дорожного движения», утвержденные МВД СССР.
5.2. Для предохранения изоляции от повреждения при перевозке необходимо оборудовать коники плетевозов ложементами с эластичными прокладками.
5.3. Рекомендуется перевозить трубы на ложементах не более чем на два в два яруса. Уложенные плети должны соприкасаться друг с другом.
5.4. При перевозке секций труб в несколько ярусов, трубы должны разделяться мягкими прокладками, а каждый ярус секций труб должен лежать на полукруглых ложементах с эластичными прокладками (рис. 4). При увязке секций под канаты необходимо подкладывать мягкие прокладки.
5.5. Неизолированные трубы перевозятся плотно увязанными пакетами (рис. 5).
5.6. Трубы малых диаметров (32-89 мм) перевозятся в контейнерах, а трубы диаметрами 114-219 мм - в пакетах. Пакетирование производится на трубозаготовительной базе. Пакет труб перевозится на автопоездах в составе автомобиля и полуприцепа. Для этого трубоплетевозы могут быть дооборудованы путем установки на них платформ (см. рис. 6). Платформы выпускаются ВНИИСТом по заказам. Специальная платформа, которая устанавливается на конки плетевоза, имеет длину 11 м и ширину 2,5 м.
Основные технические характеристики:
Базовый плетевоз - ПВ-204
Грузоподъемность плетевоза с платформой - 16 т
Погрузочная высота платформы - 2,2 м
5.7. Для раскладки труб из пакета по трассе кран-трубоукладчик следует оборудовать дополнительной опорой (рис. 7), которая может перегружать трубы (секций труб) с автотранспортного средства на «себя».
Перегрузка труб (секций труб) с плетевоза на дополнительные опоры выполняется или вилочными захватами, соединенными траверсой, или методом размещения дополнительных опор под грузом с последующим их подъемом.
При транспортировке труб (секций труб) к месту их раскладки дополнительные опоры поднимаются в крайнее по высоте положение.
Раскладка труб (секций труб) производится при опущенных дополнительных опорах с применением вилочных захватов (рис. 7).
Основные технические характеристики оборудования:
Базовый кран-трубоукладчик - ТГ-502 (Кат, Комацу)
Грузоподъемность опор - до 12 т
Тип дополнительных опор - телескопические
Длина опор - 15 м
Ширина опор - 2,5 м
Длина рычагов параллелограмма - 3,1 м.
5.8. На кране-трубоукладчике ТО-1224 монтируются дополнительные опоры на расстоянии 8 м друг от друга. Подъем и спуск этих опор осуществляется крюком крана-трубоукладчика в направляющих, выполненных аналогично подъемному устройству автопогрузчиков.

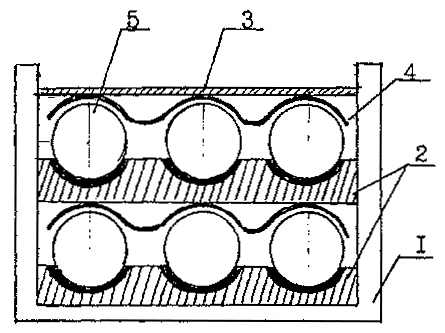

Рис. 4. Схема погрузки изолированных труб
1 - коник
2 - ложемент
3 - канат стяжки
4 - мягкая прокладка
5 - труба (плеть)

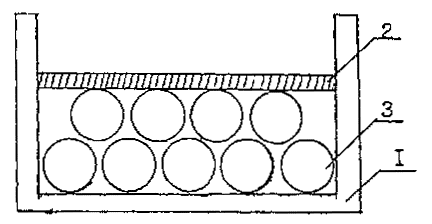

Рис. 5. Схема погрузки неизолированных труб
1 - коник
2 - канат стяжка
3 - труба

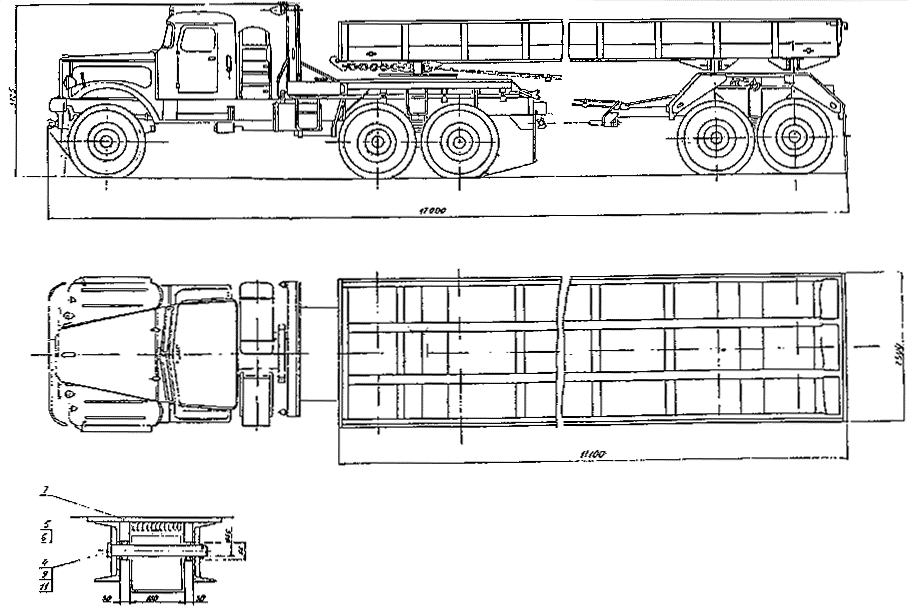

Рис. 6. Платформа ПП-14 на базе трубоплетевоза

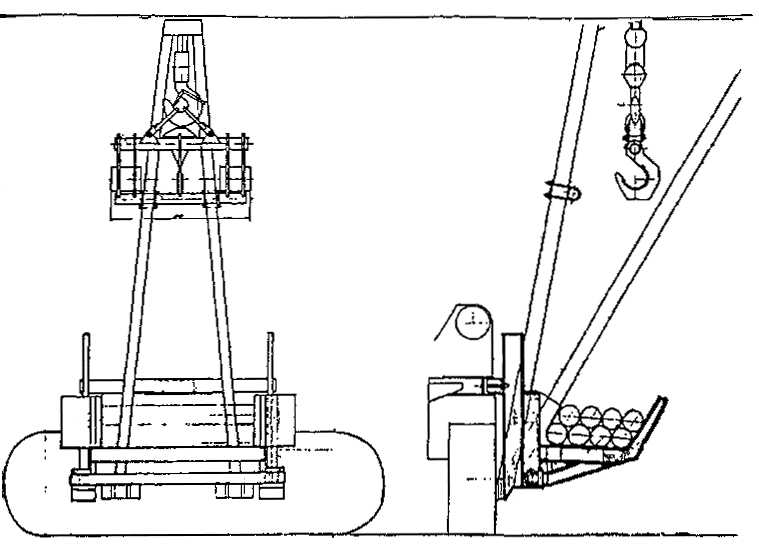

Рис. 7. Трубоукладчик с навесным оборудованием для раскладки труб вдоль трассы
6. Рекультивация земель на строительной полосе трубопровода
6.1. Ширина полосы отвода земель для строительства межпоселковых и распределительных газопроводов назначается проектом по согласованию с землепользователями, а для газопроводов-отводов высокого давления устанавливается в соответствии со СНи 452-73 и тоже согласовывается с землепользователем.
6.2. Учитывая большую уязвимость плодородной почвы в Нечерноземной зоне РСФСР, при рекультивации земель необходимо снимать гумусный слой грунта со всей ширины рабочей полосы.
6.3. Ширина полосы отвода на землях сельскохозяйственного назначения назначается в зависимости от вида сельскохозяйственных угодий и технологической схемы производства рекультивации. Предлагаемые схемы производства работ направлены на сокращение площадей отводимых земель под строительство трубопроводов (рис. 8).
6.4. Первая схема предусматривает хранение плодородной почвы на нерабочей зоне полосы за отвалом минерального грунта, при этом и плодородный грунт и минеральный грунт перемещаются бульдозером.
При второй схеме ширина строительной полосы сужается на величину С1 за счет сближения отвалов плодородного и минерального грунтов, т.к. засыпка минерального грунта производится экскаватором или другой машиной, установленной на рабочей зоне.
При третьей схеме минеральный грунт укладывается на рабочую зону и планируется для прохода монтажной техники, при этом ширина строительной полосы еще более сужается.
Четвертая схема позволяет еще больше сузить строительную полосу за счет засыпки минерального грунта продольным проходом землеройной машины по отвалу грунта (роторного траншеезасыпателя, грейдера и др.).
Пятая схема предписывает укладку плодородного грунта также как и минерального на рабочей зоне, его планировку для проезда транспортных машин.
Шестая схема предусматривает вывозку плодородного грунта за пределами строительной полосы, хранение его в буртах и возвращение на место после засыпки трубопровода.
Седьмая схема рассчитана на стесненные условия, когда нет места для укладки отвала грунта, а движение строительных машин осуществляется по оси строящегося трубопровода (сварка труб в траншее или протаскивание плетей по траншее, укладка трубозаглубительными машинами).
Восьмая схема отражает организацию работ в условиях, когда не требуется техническая рекультивация земель, т.е. снятие плодородного слоя грунта не производится.
Рис. 8 . Ширина отвода земель в зависимости от схем производства работ
