Повышение механических свойств рулонного проката из низколегированных трубных сталей путем управления процессами структурообразования при термомеханической обработке

ОБЩАЯ ХАРАКТЕРИСТИКА РАБОТЫ

Актуальность темы. Термомеханическая прокатка является прогрессивным способом производства проката из трубных сталей, позволяющим обеспечивать повышенный комплекс прочностных свойств в сочетании с необходимым уровнем хладостойкости на сталях с экономным уровнем легирования, что обеспечивает хорошую свариваемость. В практике строительства магистральных газо- и нефтепроводов категории прочности Х65-Х80 при толщине стенки трубы до 16 мм наряду с прямошовными используются также спиральношовные трубы, отличающиеся меньшей себестоимостью в производстве в связи в использованием высокопроизводительных процессов при изготовлении рулонного проката на непрерывных широкополосных станах горячей прокатки (НШС) и при формовке труб. Использование проката с гарантией уровня прочностных свойств и характеристик при испытании падающим грузом (ИПГ) по всей длине полосы повышает конкурентоспособность таких труб благодаря отсутствию операции термической обработки.

Отечественный опыт производства рулонного проката класса прочности К56-К60 (Х70) с гарантией уровня свойств ограничен толщиной 12 мм, а спиральношовные трубы с толщиной стенки 12-16 мм из рулонного проката производят методом объемной термической обработки. ЧерМК ОАО «Северсталь» имеет высокопроизводительный НШС 2000, на котором принципиально возможно осуществление контролируемой прокатки.

Актуальность выполненной работы обусловлена ее направленностью на разработку технологии термомеханической обработки рулонного проката, позволяющей обеспечить в полосе толщиной 14-16 мм комплекс свойств, соответствующий классу прочности К60 (Х70) в сочетании с улучшенными показателями хладостойкости (в том числе при ИПГ) и свариваемости, которые необходимы для реализации проектов современных магистральных трубопроводов большого диаметра.


Целью диссертационной работы является установление влияния основных параметров технологии производства рулонного проката из микролегированных трубных сталей типа Х70 в условиях НШС на структурообразование сталей, в том числе выделение дисперсных частиц карбонитридов, при смотке и охлаждении рулонов, определение на этой базе условий достижения требуемого уровня свойств и их равномерности по длине полосы, технологической схемы производства хладостойкого проката толщиной 14-16 мм, а также опробование и освоение технологии применительно к оборудованию стана 2000 ЧерМК ОАО «Северсталь».

Для достижения поставленной цели было необходимо решить следующие задачи:

- изучить путем лабораторного эксперимента на дилатометре особенности кинетики превращения горячедеформированного аустенита сталей типа Х70 с различными добавками (Mo, Ni, Cu, Cr) и повышенным содержанием Nb (до 0,08%) и выявить условия формирования различного типа микроструктур в стали;

- исследовать влияние основного параметра охлаждения и смотки полосы – температуры смотки (Тсм), на формирование микроструктуры стали и соотношение долей структурных составляющих после контролируемой прокатки;

- выявить особенности выделения дисперсных частиц карбонитридов (Nb, V)(C, N) при различных Тсм, в том числе для разных участков рулона;

- установить зависимость характеристик микроструктуры и механических свойств рулонного проката от параметров прокатки и смотки полосы; определить возможности обеспечения высокой хладостойкости при ИПГ стали при малых значениях кратности подката с учетом особенностей оборудования НШС;

- оценить влияние композиции стали типа Х70 (0,06%C-1,5%Mn-Nb-V-(Mo; Ni; Cr+Ni; Ni+Cu)) и режима смотки на микроструктуру и тонкую структуру стали;

- используя результаты выполненных исследований разработать состав стали и технологические режимы изготовления рулонного проката толщиной 14-16 мм класса прочности К60 (Х70) с гарантией уровня механических свойств и хладостойкости при ИПГ и осуществить опробование промышленного производства на стане 2000 ЧерМК ОАО «Северсталь».


Научная новизна.

1. Установлены закономерности изменения типа, морфологии и доли структурных составляющих в низколегированной трубной стали с добавками (Mo, Ni, Cr+Ni, Cu+Ni, Ni+Mo) при понижении температуры смотки в интервале от ≈ 600 ^оС до ≈ 500 ^оС, заключающиеся в переходе от традиционной ферритно-перлитной микроструктуры к ферритно-бейнитной микроструктуре, основными составляющими которой являются квази-полигональный феррит и игольчатый феррит, позволяющие обеспечить требуемое сочетание прочностных и вязко-пластических свойств проката.

2. Выявлено, что максимальное количество частиц Nb(C,N) размером 3-8 нм, обеспечивающих дисперсионное упрочнение проката, наблюдается для стали, микролегированной Nb+V, при Тсм ≈ 550-570 ^оС и для стали с добавкой только Nb при Тсм ≈ 580-610 ^оС.

3. Сформулировано условие равномерности механических свойств проката по длине полосы (с учетом неравномерного охлаждения рулона), состоящее в необходимости формирования для всех участков рулона: (1) мелкозернистой ферритно-бейнитной структуры и (2) выделений карбонитридных фаз размером до 10 нм без последующего огрубления частиц при охлаждении рулона; практически это реализуется путем смотки всех участков полосы при Тсм несколько ниже 580 ^оС.

4. Установлено влияние химического состава стали и параметров чистовой стадии контролируемой прокатки на хладостойкость рулонного проката при ИПГ, описываемое представленным параметром ΔT_Sv=Ткп-Ar_3расч, который позволяет оценить степень сохранения проработанной структуры нерекристаллизующегося аустенита перед фазовым превращением; хладостойкость рулонного проката толщиной 14-16 мм обеспечивается при выполнении соотношения ΔT_Sv=Ткп-Ar_3расч < 50 ^оС, что при ограничениях по толщине подката и температуре конца прокатки выполняется путем оптимизации химического состава стали.


Практическая ценность и реализация работы в промышленности.

1. На основании установленных закономерностей структурообразования и обеспечения свойств трубных сталей разработана промышленная технология контролируемой прокатки, ускоренного охлаждения и смотки по регламентированным режимам рулонного проката толщиной 14-16 мм для электросварных спиральношовных труб класса прочности К60(Х70), исключающая необходимость последующей термической обработки труб.

2. Разработан химический состав и научно-техническая документация на производство проката рулонных сталей класса прочности К60(Х70); разработанные марки стали и технологии с положительным результатом прошли промышленное опробование и внедрены на стане 2000 ЧерМК ОАО «Северсталь».

3. Изготовлены промышленные партии рулонного проката класса прочности К56 и К60 толщиной 14-16 мм из стали марки 05Г2НФБ и 05Г2ХНФБ для нефтепроводных спиральношовных труб 1020-1220 мм для проекта ВСТО; проката толщиной 15,9 мм класса прочности К60 (Х70) из стали марки 07Г2МНФБ для газопроводных труб 1067 мм с требованиями по свойствам при ИПГ. По разработанной технологии изготовлено и передано в ОАО «Волжский трубный завод» 620 тонн проката для изготовления спиральношовных труб.


Основные научные положения, выносимые на защиту.

1. Установленные закономерности влияния параметров ускоренного охлаждения и смотки полосы на тип и параметры микроструктуры трубных сталей и соотношение структурных составляющих.

2. Результаты исследования особенностей тонкой микроструктуры стали и кинетики выделения дисперсных частиц карбонитридов (Nb, V)(C, N) в зависимости от технологических параметров смотки полосы.

3. Установленные зависимости влияния основных параметров контролируемой прокатки и смотки полосы на структурообразование и механические свойства проката.

4. Разработанный способ обеспечения хладостойкости при ИПГ применительно к контролируемой прокатке полосы в условиях стана 2000.

5. Установленные соотношения между химическим составом стали, параметрами деформации и охлаждения полосы и рулона, обеспечивающие формирование целевой микроструктуры и комплекса свойств рулонных сталей типа Х70.

6. Разработанные режимы термомеханической прокатки с ускоренным охлаждением и смотки рулонного проката, внедренные на стане 2000 ЧерМК ОАО «Северсталь».

7. Результаты промышленного опробования и испытаний рулонного проката класса прочности К60(Х70) толщиной 14-16 мм и спиральношовных труб без термической обработки.


Апробация работы: Основные положения и результаты работы доложены и обсуждены на: VI Конгрессе прокатчиков (Липецк, 2005 г.); Международном семинаре «Современные тенденции разработки и производства сталей и труб для магистральных газо-нефтепроводов» (Москва, 2008 г.).


Публикации: По теме диссертационной работы опубликовано 9 печатных работ, в т.ч. 6 работ в журналах, входящих в список изданий, рекомендованных ВАК.


Структура и объем работы. Диссертация состоит из введения, 5 глав, общих выводов, списка литературы из 158 наименований. Работа изложена на 161 странице машинописного текста, содержит 43 рисунка и 16 таблиц.

ОСНОВНОЕ СОДЕРЖАНИЕ РАБОТЫ

Во введении раскрыта актуальность работы, обоснована цель, основные задачи, сформулированы научная новизна работы и ее практическая ценность.

В первой главе на основании опубликованных данных рассмотрены требования к современным рулонным сталям, металловедческие представления о механизмах упрочнения низкоуглеродистых микролегированных сталей и возможностях управления процессом структурообразования в рулонном прокате для улучшения комплекса его механических и технологических свойств. Показано, что важнейшим этапом формирования свойств рулонного проката являются операции ускоренного охлаждения (УО) на отводящем рольганге, смотки и охлаждения рулонов, в ходе которых происходит окончательное формирование микроструктуры стали, перед этим подвергнутой горячей пластической деформации. Отмечено отсутствие в отечественной литературе металловедческого обоснования и фактических данных о взаимосвязи технологических параметров контролируемой прокатки (КП) и смотки на процессы структурообразования, механические свойства и сопротивление разрушению рулонного проката класса прочности К60(Х70) толщиной более 12 мм. Особенности формирования спиральношовной трубы (формовка под углом и отсутствие экспандирования) вызывают повышенный уровень требований к прокату. На основании анализа обоснован выбор направления и задач исследования.

Во второй главе обосновываются и описываются выбранные материалы и методы исследования. Материалом исследования были выбраны низколегированные трубные стали с пониженным содержанием углерода (0,04-0,08)% и повышенным содержанием ниобия (0,068-0,079)% нескольких систем легирования (табл.1): 1 – сталь с добавкой ≈ 0,20% Mo без ванадия; 2 - с добавками ≈ 0,20% Ni и ванадием, 3 – с добавками ≈ 0,20%Cr+0,20%Ni и ванадием, 4 - с добавками ≈ 0,20%Ni+0,20%Cu и ванадием, 5 - с добавками ≈ 0,20%Mo+0,20%Ni и ванадием при меньшем содержании Mn.

Сталь выплавляли в 350-тонных конвертерах ЧерМК ОАО «Северсталь», подвергали внепечной обработке в ковше и разливали на установках непрерывной разливки. Слябы прокатывали на НШС 2000 горячей прокатки с ускоренным охлаждением полос в установке ламинарного типа, полосы сматывали в рулоны. Рулоны подвергали охлаждению на стендах ускоренного охлаждения.

Таблица 1 - Химический состав опытных сталей, (% по массе)

№№ п/п	Сталь	C	Mn	S	P	Cr	Ni	Cu	V	Mo	Ti	Nb
1	06Г2МБ	0,06	1,60	0,002	0,009	0,06	0,06	0,05	0,004	0,22	0,019	0,07
2	05Г2НФБ	0,04-0,06	1,61-1,62	0,005	0,007-0,010	0,02-0,05	0,19-0,21	0,03-0,05	0,053-0,055	0,002-0,003	0,012-0,018	0,069-0,073
3	05Г2ХНФБ	0,06	1,58-1,61	0,003-0,006	0,010-0,011	0,18-0,21	0,20-0,21	0,02-0,05	0,055-0,057	0,002	0,003-0,004	0,069-0,074
4	07Г2НДФБ	0,07-0,08	1,62-1,67	0,002-0,003	0,006-0,007	0,03-0,04	0,16-0,20	0,12-0,19	0,053-0,061	0,003-0,004	0,018-0,022	0,068-0,079
5	07Г2МНФБ	0,06-0,07	1,47-1,50	0,001-0,002	0,006-0,008	0,02-0,03	0,21-0,22	0,03-0,05	0,046-0,047	0,17-0,20	0,013	0,074-0,075

Примечание: содержание кремния во всех плавках находилось в пределах 0,19-0,45%; алюминия – 0,04-0,06 %; азота – 0,005-0,009%.


Механические свойства проката определяли по стандартным методикам: на статическое растяжение на плоских пятикратных образцах тип II по ГОСТ 1497 и на образцах ASTM A370 с расчетной длиной 2 (50,8 мм) на машинах типа Р-50, Zwik 1200, Zwik 600; на ударную вязкость по ГОСТ 9454 на образцах типа 1 и 11 при температурах от +20 до -80⁰С; падающим грузом (ИПГ) образцов по ГОСТ 30456-97 с определением доли вязкой составляющей в изломе в интервале температур от +20 ^оС до -60 ^оС; на твердость по Виккерсу - по ГОСТ 2999.

Кинетику полиморфного превращения при охлаждении горячедеформированного аустенита исследовали с помощью дилатометра BAHR-805, оснащенного приставкой для деформации образцов сжатием в защитной среде.

Свариваемость металла исследовали методом имитации воздействия термических циклов сварки на структуру и ударную вязкость металла околошовной зоны (ОШЗ) сварного соединения с помощью установки индукционного нагрева и высокоскоростного дилатометра ИМЕТ-ДБ.

Стойкость против водородного растрескивания (HIC) оценивали по методике стандарта NACE TM 02-84; стойкость против сероводородного растрескивания под напряжением (SSCC) – по методике стандарта NACE TM 01-77 (96).

Изучение микроструктуры проводили методами световой микроскопии, просвечивающей электронной микроскопии (ПЭМ); сканирующей электронной микроскопии (СЭМ), в том числе с использованием приставки для рентгеновского микро­анализа (РМА); рентгеновской дифрактометрии (РД).

Оценку влияния параметров смотки на структурообразование, выделение частиц карбонитридов (Nb,V)(C,N) и свойства низколегированных сталей производили при помощи промышленного эксперимента на стали составов 06Г2МБ, 07Г2НДФБ с варьированием температуры смотки 500 ^оС, 550 ^оС, 600 ^оС после КП (рис. 1).




Рис. 1. Схема промышленного эксперимента для определения влияния Тсм на структурообразование и выделение частиц карбонитридов в рулонной стали Х70


В третьей главе выявлены основные технологические параметры, определяющие формирование окончательной микроструктуры рулонного проката, эффективность дисперсионного упрочнения и, как следствие, равномерность свойств по длине полосы. Главными из этих факторов являются: создание повышенной плотности мест зарождения α-фазы в нерекристаллизующемся аустените, определяемой Ткп и суммарным обжатием в чистовой группе клетей; параметры ускоренного охлаждения и смотки полосы в рулон, зависящие от температуры смотки – Тсм и распределения Тсм по длине полосы; а также условия охлаждения рулона (на спокойном воздухе или на стендах УО рулонов).

Определено, что сочетание прочности (σ_т ≥500 Н/мм²; σ_в ≥590 Н/мм² σ_т/σ_в ≤ 0,90; δ₅≥22% в продольном и поперечном направлениях), ударной вязкости (KCV^-20 ≥98 Дж/см²) и хладостойкости при ИПГ (В(ИПГ^-20) ≥ 90%) рулонного проката толщиной 14-16 мм, необходимые для производства спиральношовных труб хладостойкого исполнения, может обеспечиваться при переходе от стали с ферритно-перлитной микроструктурой к стали с мелкозернистой ферритно-бейнитной микроструктурой. Такая микроструктура выбрана наиболее перспективной при разработке состава стали и технологии производства рулонного проката класса прочности К60(Х70).

Методом имитации температурно-деформационных режимов контролируемой прокатки с ускоренным охлаждением (КП+УО) с использованием дилатометра BAHR-805 изучена кинетика превращения горячедеформированного аустенита в низкоуглеродистых сталях типа Х70 с добавками элементов, повышающих устойчивость аустенита при охлаждении, и содержании Nb 0,07-0,08%. Анализ термокинетических диаграмм (ТКД) позволил установить, что формирование бейнитной составляющей микроструктуры совместно с подавлением перлитного превращения в области малых скоростей охлаждения (до ≈ 5 ^оС/с) в стали Х70 состава 0,06%C-1,5%Mn-Nb-(V) в наибольшей степени происходит при введении в сталь 0,20%Mo, далее, по убыванию - 0,20%Cu+0,20%Ni; 0,20%Ni; 0,20%Cr+0,20%Ni (рис. 2). Таким образом, поскольку для условий охлаждения полосы толщиной 14-16 мм характерны относительно малые скорости охлаждения (W_800/700 ≈ 5-10 ^oС/с), то необходимым условием формирования ферритно-бейнитной микроструктуры стали является введение в ее состав указанных добавок, в особенности Mo+Ni, Mo. При использовании добавок Cr+Ni, Ni+Cu возможно формирование ферритно-бейнитной микроструктуры с некоторой долей перлитной составляющей.




а б

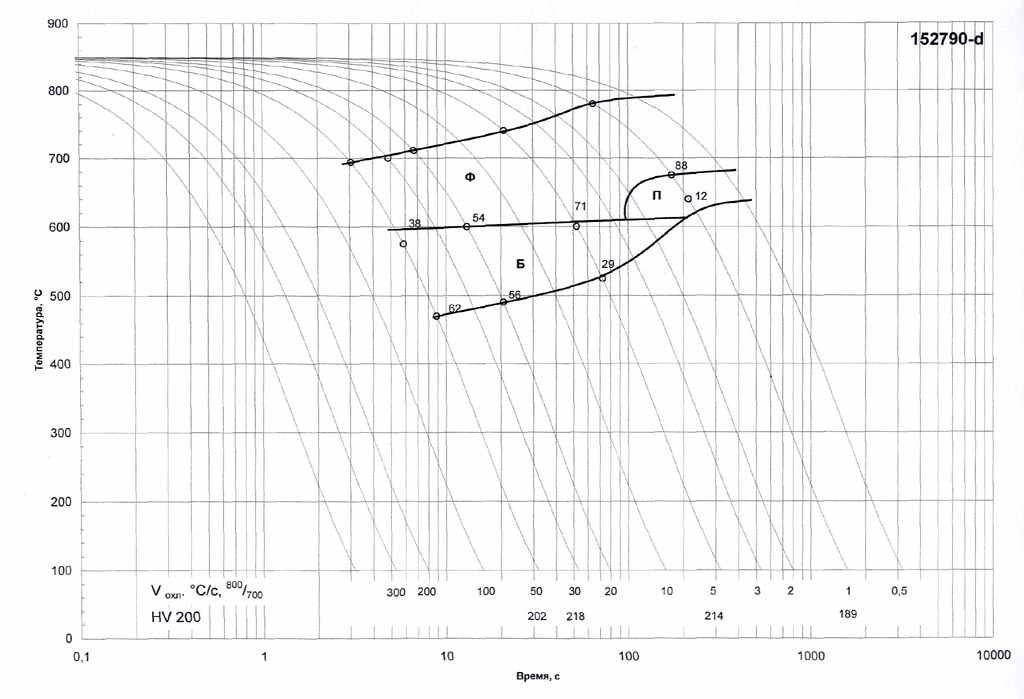

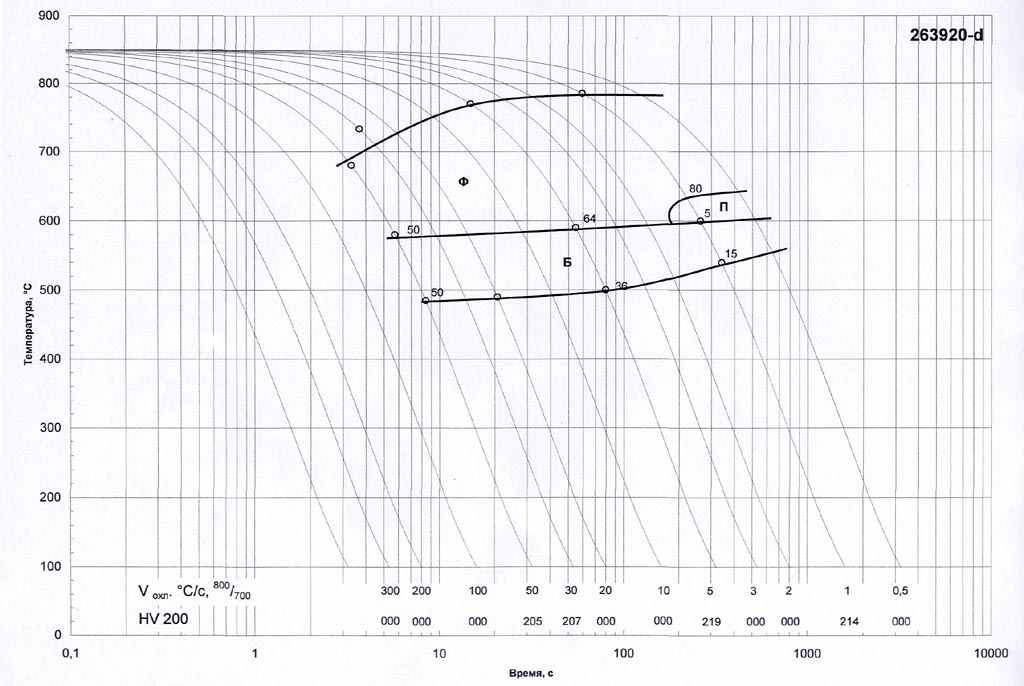

Рис. 2. Термокинетические диаграммы распада горячедеформированного аустенита при непрерывном охлаждении опытных сталей типа Х70:

а - 05Г2ХНФБ; б - 07Г2НДФБ


Многообразие структур бейнитного превращения требует исследования их взаимосвязи с параметрами охлаждения и смотки, поскольку конечная микроструктура проката формируется при смотке полосы в рулон. Методом промышленного эксперимента на стане 2000 на материале сталей 07Г2НДФБ (1-й эксперимент) и 06Г2МБ (2-й эксперимент) произвели исследование влияния Тсм на тип и долю формирующихся составляющих микроструктуры, а также на выделение дисперсных частиц карбонитридов Nb и V, необходимых для дисперсионного упрочнения проката.

При проведении 1-й части эксперимента варьировали Тсм рулонов из стали 07Г2НДФБ на уровнях ≈600 ^оС, ≈550 ^оС, ≈500 ^оС (рис. 1) при практически фиксированных значениях остальных основных технологических параметров (Ткп=800-815 ^оС, Т₅=1050-1085 ^оС, Т₆=940-985 ^оС). Исследовали металл от 2-го наружного витка опытных рулонов. При анализе микроструктур проката (с использованием точечного метода Глаголева) выявили, что по мере понижения температуры Тсм происходит изменение типа основных микроструктурных составляющих с переходом от традиционной ферритно-перлитной микроструктуры к продуктам неполигональной морфологии (рис. 3).

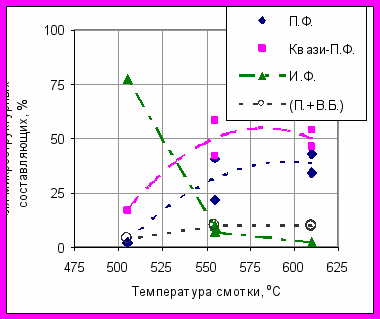

Рис. 3. Зависимость доли структурных составляющих в микроструктуре стали 07Г2НДФБ от Тсм


Доля полигонального феррита (ПФ) традиционной морфологии, максимальная при Тсм = 610 ^оС, при понижении Тсм уменьшается, а доля квази-полигонального феррита (Кв-ПФ, феррит с иррегулярными границами зерен и повышенной относительно ПФ плотностью дислокаций) возрастает с максимумом около Тсм = 555 ^оС. Ниже Тсм = 555 ^оС значительно увеличивается доля игольчатого феррита (ИФ). При Тсм = 505 ^оС ИФ становится основной структурной составляющей микроструктуры, при этом также практически полностью исчезает углеродсодержащая фаза. При Тсм = 610 ^оС и Тсм = 555 ^оС углеродсодержащая фаза представлена смесью перлита (П), вырожденного перлита (ВП, дисперсная смесь низкотемпературного перлита и феррита) и участков верхнего бейнита (ВБ).

Результаты подтверждены данными исследования с применением СЭМ и ПЭМ (рис. 4). Наличия остаточного аустенита и М/А фазы в стали в исследованном диапазоне Тсм=500^оС - 600^оС не выявлено.

а П.Ф. И.Ф. П	б	в И.Ф. Б
Рис. 4. Тонкая микроструктура (ПЭМ) стали 07Г2НДФБ при Тсм: а - 600˚С (Ф-П); б - 550˚С (ИФ, ПФ, П); в - 500˚С (ИФ, ВБ)

Известно, что для эффективного использования микролегирования Nb и V для дисперсионного упрочнения проката, в соответствии с моделью Орована дополненной Эшби и Гладманом, необходимо создать условия для формирования карбонитридов этих элементов размером менее 10 нм. Особенности кинетики выделения и роста частиц (Nb,V)(C,N) в зависимости от температуры смотки с уровнями изменения Тсм ≈600 ^оС, ≈550 ^оС, ≈500 ^оС исследовали на материале стали 07Г2НДФБ (см рис. 1).

С целью изучения особенностей выделения частиц Nb(C,N) и NbC в зависимости от температуры смотки и для различных участков рулона при замедленном охлаждении рулонов выполнили 2-й промышленный эксперимент на стали 06Г2МБ (с 0,22% Mo и 0,07% Nb, но без добавок V). Опытный рулон был произведен с понижением величин Ткп и Тсм от «головного» участка полосы (внутренних витков) к «хвостовому» участку полосы (наружные витки рулона): Ткп от 840-860 ^оС до 820-840 ^оС и Тсм от 625-645 ^оС до 570-580 ^оС, соответственно.

Методом ПЭМ в стали выявлены частицы двух типоразмеров: размером 0,1-0,5 мкм (100-500 нм) и до ≈ 0,05 мкм ≈ 50 нм, а так же частицы нано-метрических размеров – от 3-4 до 20 нм.

Частицы размером 0,1-0,5 мкм (100-500 нм) выявлены при всех значениях Тсм в стали 07Г2НДФБ, они имеют округлую или слабо ограненную форму, распределены равномерно по всем структурным составляющим, а частицы размером (≈ 0,05 мкм ≈ 50 нм) преимущественно в крупнозернистом феррите, что позволяет сделать вывод об их зарождении в аустените, вероятно, при подстуживании подката перед началом чистовой стадии КП. Выделение частиц перед чистовой стадией обеспечивало, наряду с Nb, находящимся в твердом растворе, торможение рекристаллизации аустенита при повышенных температурах, характерных для прокатки на НШС.

Выявлено, что максимальное количество дисперсных частиц карбонитридов Nb и V, обеспечивающих дисперсионное упрочнение, формируются при Тсм ≈ 550-570 ^оС для сталей с добавками Nb+V (07Г2НДФБ) и при Тсм ≈ 580-610 ^оС для стали с добавкой только Nb (06Г2МБ). Карбонитриды состава (Nb,V)(C,N), Nb(C,N) и NbC имеют размер ~3-4 нм и расположены в местах с большой плотностью дислокаций в виде цепочек; по границам зерен выделяются более крупные частицы карбонитридов размером ~6-8 нм (рис. 5).

а	б
Рис. 5. Дисперсные выделения карбонитридов (Nb,V)(C,N). ПЭМ (темнопольные изображения в рефлексе карбонитридов): а – Тсм=600˚С, б – Тсм=550˚С

По данным РД, параметр ГЦК решётки частиц размером до ~ 20 нм в стали 07Г2НДФБ соответствует примерно равному содержанию V и Nb. Повышение Тсм приводит к огрублению частиц до 20 нм, обусловленному достаточно высокой диффузионной подвижностью атомов при 600˚С, что уменьшает эффект дисперсионного упрочнения. Снижение Тсм до ≈ 500 ^оС, приводит к отсутствию выявляемых частиц из-за торможения диффузионных процессов (порог обнаружения составлял 1 нм). При низких значениях Тсм (≈ 500 ^оС) прочностные свойства проката реализуются в основном за счет формирования продуктов игольчатой морфологии (ИФ). В стали, содержащей только ниобий (06Г2МБ), объёмная доля нано-размерных частиц типа NbC увеличивается с повышением температуры смотки с 570 до 625 ^оС.

Выявлены условия образования выделений цементита на границах ферритных зерен, ухудшающих хладостойкость проката: при Тсм выше 600-620 ^оС частицы цементита образуют протяженные прослойки, а при Тсм ≈ 550 ^оС и ниже они имеют дисперсный и прерывистый характер, что способствует обеспечению хладостойкости.

Таким образом, обеспечение высокого и равномерного по длине полосы уровня свойств рулонного проката может быть достигнуто на основе сбалансированного влияния для всех участков полосы процессов формирования структурных составляющих ферритно-бейнитной микроструктуры стали и выделения частиц (Nb,V)(C,N) размером 3-8 нм без их последующего огрубления в рулоне после смотки. Осуществление смотки стали с Nb+V в интервале 550 ^оС <Тсм<570-600 ^оС и последующее ускоренное охлаждение рулонов обеспечивают формирование микроструктуры, состоящей из смеси квази-полигонального феррита (основная часть), полигонального и игольчатого феррита, и при этом также происходит образование частиц (Nb,V)(C,N) размером 3-8 нм, эффективных для дисперсионного упрочнения.

В четвертой главе изложены установленные в ходе промышленных экспериментов с использованием стали типа Х70 взаимосвязи между параметрами деформации и последующей смотки в условиях прокатки на стане 2000 и, с другой стороны, механическими свойствами низколегированных сталей.

На материале рулонного проката толщиной 14-16 мм опытных партий из стали 05Г2ХНФБ и 07Г2НДФБ выполнен анализ влияния Ткп (при изменении Тсм в диапазоне 540-555 ^оС) и Тсм (при Ткп в пределах 790-820 ^оС), показавший, что комплекс свойств рулонного проката класса прочности К60(Х70) для наружных витков рулона может быть обеспечен для диапазона значений Ткп=790-820 ^оС, а Тсм=560-540 ^оС для стали 05Г2ХНФБ (рис. 6) и Тсм=500-600 ^оС для стали 07Г2НДФБ (рис. 7) благодаря совместному влиянию различных механизмов упрочнения стали. Снижение Ткп в нижней части γ-области обеспечивает повышение прочностных свойств полосы благодаря улучшении проработки структуры нерекристаллизующегося аустенита перед γ→α превращением и формированию мелкого зерна феррита. Понижение Тсм ниже 600 ^оС (при Ткп = 790-820 ^оС) также приводит к повышению прочностных свойств рулонного проката, что объясняется увеличением доли продуктов неполигональной морфологии в структуре стали. Наибольший эффект дисперсионного упрочнения полосы выделениями частиц (Nb,V)(C,N) наблюдается при Тсм немного ниже 580 ^оС, что, однако, может вызывать уменьшение ударной вязкости проката (рис. 7 б).



Рис. 6. Зависимости прочностных характеристик рулонного проката толщиной 16 мм из стали 05Г2ХНФБ от значений Ткп и Тсм (отбор проб от середины 2-го витка рулона)

а	б

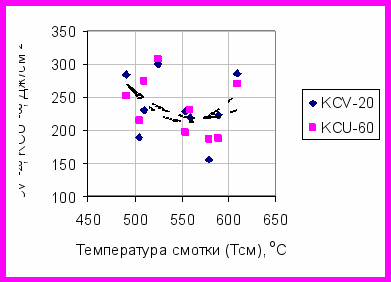

Рис. 7. Зависимость уровня механических свойств проката из стали 07Г2НДФБ от параметров смотки: а – прочностные характеристики; б - ударная вязкость

Для обеспечения равномерности свойств по длине полосы, исходя из вероятных процессов огрубления выделений Nb и V в серединных участках рулона, предложено после прокатки по контролируемым режимам осуществлять смотку полосы при Тсм несколько ниже 580 ^оС для всех участков по длине полосы, а затем осуществлять ускоренное охлаждение рулонов. Такая технология позволяет обеспечивать условия охлаждения, при которых формируется дисперсная ферритно-бейнитная микроструктура и не происходит существенного огрубления частиц карбонитридов для всех участков рулона, что обеспечивает выгодное сочетание прочностных и вязко-пластических свойств.

С целью определения влияния параметров состава стали и технологии деформирования аустенита на хладостойкость проката при ИПГ произведено обобщение данных промышленных экспериментов по прокатке полосы толщиной 16 мм из сталей 05Г2НФБ, 05Г2ХНФБ и 07Г2НДФБ на стане 2000. Показано, что количество вязкой составляющей в изломе образца ИПГ не менее 90 % (B(ИПГ)^-20 ≥ 90 %) при температуре испытания -20 ^оС достигается при отношении толщины подката к конечной толщине полосы (кратность подката) не менее 3,1-3,2 (рис. 8).

Свойства металла при ИПГ являются в значительной мере структурно-чувствительной характеристикой, и их обеспечение основывается на положении о необходимости сохранения проработанной структуры аустенита, характеризующейся величиной удельной эффективной поверхности (S_v^эфф) аустенита перед превращением. Для оценки степени сохранения проработанности структуры нерекристаллизующегося аустенита перед превращением представлен параметр ΔT_Sv=Ткп-Ar_3расч, связывающий фактическое значение Ткп и расчетное значение Ar_3расч.. Значение Ar_3расч определяли по известной формуле (C. Ouchi, 1982) для стали контролируемой прокатки с Nb и накопленной деформацией более 30% при температуре ниже 900 ^оС: Ar₃(^оС)=910-310C-80Mn-20Cu-15Cr-55Ni-80Mo+0,35(t-8), где C, Mn, Cu, Cr, Ni, Mo – массовые доли элементов, %; t – толщина листа, мм.

Исследовали возможность повышения свойств рулонного проката толщиной 14-16 мм при ИПГ путем оптимизации взаимного расположения расчетной критической точки (Ar_3расч) и фактически реализуемых значений Ткп. Хладостойкость при ИПГ оценивали по порогу хладноломкости при ИПГ (Т_{90 В.С. ИПГ}), определяемому в ходе сериальных испытаний проката в интервале температур от +20 ^оС до -60 ^оС. На рис. 9 показана зависимость пороговой температуры, при которой обеспечивается 90% вязкой составляющей в изломе образца ИПГ при температуре -20 ^оС (В(ИПГ^-20)) (Т_{90 В.С.ИПГ}) от параметра ΔT_Sv=Ткп-Ar_3расч. Для ранее опробованных вариантов стали Х70 (05Г2ХНФБ, 07Г2НДФБ) величина ΔT_Sv имела достаточно большое значение: ≈50-70 ^оС. Температура Т_{90 В.С.ИПГ} была около -20…-30 ^оС, что не в полностью обеспечивало запас по свойствам ИПГ при изготовлении спиральношовных труб в случае испытаний при температуре -20 ^оС.

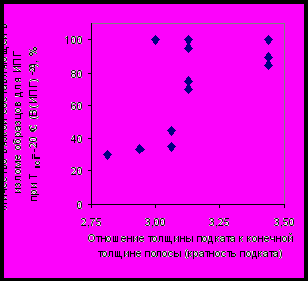

Рис. 8. Зависимость количества вязкой составляющей в изломе образцов (B(ИПГ-20)) от отношения подката к конечной толщине полосы	Рис. 9. Зависимость пороговой температуры при которой обеспечивается 90% В(ИПГ) от величины ΔTSv =Ткп-Ar3расч

Для обеспечения свойств при ИПГ для рулонного проката толщиной 14-16 мм произвели оптимизацию состава рулонной стали типа Х70, предназначенной для производства проката толщиной 14-16 мм в соответствии с фактическим условиям завершения деформации в группе чистовых клетей. Разработанный состав стали марки 06Г1МНДФБ характеризуется минимизированным значением параметра ΔT_Sv для условий завершения прокатки на стане 2000. В ходе реализации новой концепции рулонной стали для проката толщиной 14-16 мм была обеспечена температура Т_{90 В.С.ИПГ} около -40^оС (рис. 9), причем для всех участков по длине полосы. Показано, что в условиях стана 2000, когда увеличение кратности подката и существенное снижение Ткп не представляются возможными, свойства рулонного проката толщиной 14-16 мм при ИПГ (В(ИПГ^-20)≥90%) обеспечиваются при выполнении соотношения ΔT_Sv=Ткп-Ar_3расч < 50 ^оС, которое достигается выбором оптимального состава стали.

Разработаны рекомендации по составу стали и технологии производства рулонного проката с гарантией уровня механических свойств и хладостойкостью при ИПГ, основывающиеся на использовании стали Х70 с пониженным содержанием углерода (0,05-0,07%), экономными добавками Cr, Ni, Cu, Mo и оптимизацией состава по параметру ΔT_Sv; применении контролируемой прокатки полосы с окончанием в нижней части γ-области; смотке полосы при температуре ниже 580 ^оС и ускоренном охлаждении рулонов.

Пятая глава посвящена представлению результатов промышленного опробования в ЧерМК ОАО «Северсталь» производства рулонного проката с применением разработанных технологических решений.

На основе предложенных выше рекомендаций разработана технология производства рулонного проката класса прочности К60(Х70) толщиной 14-16 мм с гарантией уровня механических свойств, в том числе хладостойкости при ИПГ, применительно к условиям стана 2000 ЧерМК ОАО «Северсталь». Состав стали и технология производства на стане 2000 оптимизированы в соответствии с требованиями к хладостойкости проката. Стали отличались пониженным содержанием углерода (0,04-0,07%) и комплексным микролегированием Nb+Ti+V с повышенным содержанием Nb. Все стали имели мелкозернистую ферритно-бейнитную микроструктуру с размером элемента ферритной матрицы, соответствующим 11-13 номеру по ГОСТ 5639.

Для проката для нефтепроводных труб Ø1020-1220х14-16 мм класса прочности К60 (без требований при ИПГ) выбрана композиция стали 05Г2НФБ и 05Г2ХНФБ без добавок молибдена, для класса прочности К56 и К60 (14 мм) – с добавкой Ni, а для класса прочности К60 толщиной 16 мм – с добавкой Cr+Ni. Сталь имела невысокий уровень легирования: Сэ≈0,36-0,37% для 05Г2НФБ и Сэ≈ до 0,40% для 05Г2ХНФБ. Прокатка на стане произведена с малой толщиной подката, что позволило не перегружать клети чистовой группы. Сталь для газопроводных спиральношовных труб с толщиной стенки 15,9 мм и требованиями при ИПГ (07Г2МНФБ) содержит добавку Mo+Ni, и имеет относительно более высокий уровень легирования (Сэ≈0,39-0,42%). Технология прокатка полос из стали 07Г2МНФБ предусматривает оптимизацию толщины (кратности) подката для обеспечения свойств при ИПГ.

В результате опытно-промышленного опробования производства разработанных сталей подтверждено, что применение разработанной технологии КП+УО, отличающейся контролем за формированием ферритно-бейнитной микроструктуры и мелко-дисперсных выделений (Nb,V)(C,N) при смотке и охлаждении рулонов, в условиях стана 2000 ЧерМК ОАО «Северсталь» позволяет получить в прокате из стали Х70 (07Г2МНФБ) высокий комплекс механических свойств: σ_т ≥ 535 Н/мм², σ_в ≥ 640 Н/мм², δ₅ ≥ 23% (на продольных и поперечных образцах), KCV^-20 ≥ 160 Дж/см², В(ИПГ^-20)=90-100%, в сочетании с обеспечением равномерности уровня прочностных свойств в пределах 7 % для поперечных образцов. Результаты подтверждены Актом промышленного опробования, выданным ЧерМК ОАО “Северсталь”.

Для производства листового проката, получаемого порезкой рулонного и для производства спиральношовных труб с хладостойкостью при ИПГ до -40 ^оС, разработан состав и внедрена технология производства стали 06Г1МНДФБ (Сэ≈0,36-0,37%) с оптимизированным содержанием основных легирующих элементов, обеспечивающим значение ΔT_Sv=Ткп-Ar_3расч.<50 ^оС (табл. 2). Впервые в отечественной практике опробована порезка рулонного проката толщиной 14, 15,9 и 16 мм на листы мерных длин, в ходе чего подтверждена равномерность уровня механических свойств, в том числе при ИПГ, по длине полосы.


Таблица 2 - Механические свойства проката из стали 06Г1МНДФБ

Толщина проката, мм	Направление отбора образцов	σт, Н/мм2	σв, Н/мм2	σт/σв	δ5, %	KСV-20, Дж/см2	KСU-60, Дж/см2	В(ИПГ-20), %
Требования спецификации		480-580	590-690	≤ 0,9	≥22	≥69	≥78	≥70 (лист); ≥90 (рулон);
14	Поперек	490-575 530	595-675 635	0,82-0,86 0,84	24-26 25	277-390 330	248-330 290	100
16	Поперек	490-555 520	590-650 620	0,84-0,86 0,85	24-26 25	261-318 300	224,6-297 263	90-98 93
14,4	Под углом 45º	490-560 525	590-625 610	0,84-0,88 0,86	25-27 26	278-349 311	-	88-100 94

Примечание: в числителе – разброс свойств, в знаменателе – среднее значение параметра


Методом имитации воздействия сварочного цикла на структуру и свойства металла околошовной зоны (ОШЗ) показано, что стали 05Г2ХНФБ и 06Г1МНДФБ характеризуется отсутствием склонности к образованию холодных трещин в металле ОШЗ и удовлетворительной ударной вязкостью металла ОШЗ (KCV^-40≥50 Дж/см²) в условиях дуговой сварки под флюсом, ручной дуговой сварки и сварки в среде защитных газов труб с толщиной стенки 14-16 мм.

С использованием представленных технологических решений разработан состав и технология производства стали марки 07ГФБ для газонефтепроводных труб класса прочности К55-К56, получаемых сваркой ТВЧ, и используемых вместо бесшовных труб. Формирование в прокате толщиной 8-10 мм равновесной мелкозернистой феррито-перлитной микроструктуры с пониженным уровнем сегрегации обеспечивает требуемое сочетание прочности, хладостойкости и сероводородостойкости труб.

Общие Выводы

1. Исследовано влияние химического состава стали и основных параметров технологии производства рулонного проката толщиной 14-16 мм из микролегированных трубных сталей на процессы фазовых превращений, тип формирующейся микроструктуры, доли структурных составляющих и выделение дисперсных частиц карбонитридов в стали после ускоренного охлаждения полосы и ее смотки в рулон; разработано металловедческое обоснование обеспечения равномерности уровня механических свойств по длине полосы и хладостойкости проката при ИПГ; созданы технологические схемы производства хладостойкого проката; в условиях стана 2000 ЧерМК ОАО «Северсталь» осуществлено опробование и изготовлены промышленные партии рулонного проката для ОАО «Волжский трубный завод».

2. Определено в ходе исследования опытных сталей, что введение в сталь типа Х70 с пониженным содержанием углерода добавок ≈0,20% Mo, ≈(0,20-0,40)%(Ni+Cu; Ni; Ni+Cr) обеспечивает формирование ферритно-бейнитной микроструктуры стали при скорости охлаждения не менее 2-5 ^оС/с, что соответствует условиям ускоренного охлаждения полосы толщиной 14-16 мм.

3. Установлено определяющее воздействие температуры смотки полосы в рулон (Тсм) на параметры микроструктуры стали с добавками Ni+Cu, Mo, которое состоит в последовательной замене продуктов диффузионного превращения (полигональный феррит и перлит) продуктами промежуточного (бейнитного) превращения (квази-полигональный феррит, игольчатый феррит, верхний бейнит), а также уменьшении полосчатости микроструктуры и доли углеродсодержащей фазы при понижении Тсм от ≈ 600 ^оС до ≈ 500 ^оС.

4. Определены значения температуры смотки, при которых наблюдаются выделения карбонитридов (Nb,V)(C,N) размером 3-8 нм, эффективные для дисперсионного упрочнения проката: Тсм ≈ 550-570 ^оС для сталей с добавками Nb+V и Тсм ≈ 580-610 ^оС для сталей с добавками только Nb, при этом повышение Тсм приводит к огрублению частиц до ≈ 20 нм; а снижение Т_см до ≈ 500 ^оС – к отсутствию выявляемых частиц размером от 1 нм.

5. Показана возможность достижения комплекса свойств рулонного проката класса прочности К60 (Х70) для наружных витков рулонов из разработанной стали марки 07Г2НДФБ при Ткп=790-820 ^оС и в широком диапазоне значений Тсм от ≈500 до ≈600 ^оС благодаря совместному влиянию различных механизмов упрочнения стали; однако для получения равномерности уровня свойств по длине полосы рациональным является режим смотки при Тсм для всех участков полосы несколько ниже 580 ^оС, позволяющий обеспечить, как формирование постоянного фазового состава стали, так и выделение частиц карбонитридной фазы размером 3-8 нм без их последующего огрубления, а также предотвратить образование протяженных выделений цементита по границам зерен феррита.

6. Установлена и входе промышленного опробования на разработанной стали 06Г1МНДФБ подтверждена возможность обеспечения хладостойкости при ИПГ для рулонного проката толщиной 14-16 мм в случае ограничений по толщине подката для группы чистовых клетей и температуре окончания прокатки в случае выполнения соотношения ΔT_Sv=Ткп-Ar_3расч < 50 ^оС, что достигается путем оптимизации химического состава стали; при этом представленный параметр ΔT_Sv=Ткп-Ar_3расч характеризует степень сохранения проработанной структуры аустенита после чистовой стадии контролируемой прокатки до начала фазового превращения.

7. Разработана технология производства хладостойкого рулонного проката класса прочности К60(Х70) толщиной 14-16 мм на стане 2000, предусматривающая:

- выбор состава стали с пониженным содержанием углерода (0,05-0,07)%, комплексными микролегированием (Nb+V+Ti) и экономными добавками элементов, способствующих формированию ферритно-бейнитной микроструктуры (Mo, Ni, Cu, Cr); оптимизацию состава стали по соотношению ΔT_Sv=Ткп-Ar_3расч < 50 ^оС;

- применение технологии контролируемой прокатки с оптимизированной в соответствии с требованиями к хладостойкости толщиной подката для чистовых клетей, завершением прокатки в нижней части аустенитной области и ускоренным охлаждением со скоростью от 5 ^оС/с для формирования дисперсной ферритно-бейнитной микроструктуры;

- смотку полосы при Тсм < 580 ^оС и последующее ускоренное охлаждение рулонов для обеспечения условий для выделения частиц карбонитридов Nb и V и предупреждения существенного роста частиц и образования прослоек цементита на границах зерен.

8. Произведено промышленное опробование разработанной технологии в условиях стана 2000 ЧерМК ОАО «Северсталь», в ходе которого разработаны низколегированные стали и технология производства рулонного проката, предназначенного для изготовления спиральношовных труб без термической обработки: сталь марок 05Г2НФБ и 05Г2ХНФБ - для нефтепроводных труб Ø1020-1220х14-16 мм класса прочности К60; стали марок 07Г2МНФБ и 06Г1МНДФБ - для газопроводных труб категории прочности Х70 с гарантией свойств при ИПГ. Применение разработанной технологии позволило получить в прокате высокий комплекс механических свойств (сталь марки 07Г2МНФБ): σ_т ≥ 535 Н/мм², σ_в ≥ 640 Н/мм², δ₅ ≥ 23% (в поперечном и продольном направлениях), KCV^-20 ≥ 160 Дж/см², В(ИПГ^-20)=90-100% в сочетании с равномерностью уровня прочностных свойств по длине полосы в пределах 7 % и хорошей свариваемостью. Впервые в отечественной практике опробовано производство рулонного проката с поставкой в листах толщиной 14-16 мм. Результаты подтверждены Актом промышленного опробования, выданным ЧерМК ОАО “Северсталь”.
