ДОДАТОК Д

(рекомендований)

РОЗРАХУНОК ФУНДАМЕНТІВ ЗА ДЕФОРМАЦІЯМИ ОСНОВ ОБЧИСЛЕННЯ ОСІДАННЯ

Д.1 Осідання окремо розташованого фундаменту s з використанням розрахункової схеми у вигляді лінійно-деформованого півпростору (7.6.8) методом пошаровогого підсумовування обчислюють за формулою

s = , (Д.1)

де β - безрозмірний коефіцієнт, що дорівнює 0,8;

σ_zp,i - середнє значення вертикального нормального напруження від зовнішнього навантаження в i-му шарі ґрунту на вертикалі, що проходить через центр підошви фундаменту (Д.2);

h_i - товщина i-го шару ґрунту, приймають не більше 0,4 ширини фундаменту;

n - кількість шарів, на які розділена товща основи, що стискається;

σ_zγ,i - середнє значення вертикального напруження від власної ваги грунту, вийнятого з котловану, в i-му шарі грунту на вертикалі, що проходить через центр підошви, на глибині z від підошви фундаменту;

Е_i - модуль деформації i-го шару грунту за гілкою первинного навантаження;

Е_е,і - модуль деформації і-го шару грунту за гілкою вторинного навантаження (модуль пружності);

Е_i і Е_е,i визначаються в межах діючих навантажень від власної ваги грунту і будівлі.

При цьому розподілення вертикальних нормальних напружень по глибині основи приймають згідно зі схемою на рисунку Д.1.

Примітка 1. За відсутності даних випробувань модуля деформації Е_е,і для споруд II і III рівнів відповідальності допускається приймати Е_е,і = 5 Е_і.

Примітка 2. Середнє значення напружень σ_zp,i і σ_zγ,i в і-му шарі грунту допускається розраховувати як півсуму відповідних напружень на верхній z_i_-1 та нижній z_i межах шару.

Примітка 3. При зведенні будівель у котловані, що відривається, в розрахунках слід розрізняти два види вертикальних напружень: σ'_zg - від власної ваги грунту до початку будівництва, при якому утворений напружений стан основи; σ_zg - після зведення будівлі і планування денної поверхні або зворотного планування в котловані.

У випадку, якщо стиснена зона включає шар закріпленого грунту, при розрахунку осідань необхідно визначати приведений модуль деформації цього шару за формулою

Е_пр = , (Д.1а)

де Е_{закр.гр.} - модуль деформації закріпленого ґрунту у зволоженому стані;

F_{закр.гр.} - площа закріпленого ґрунту на одиниці довжини фундаменту;

E_i - модуль деформації і-го шару ґрунту у зволоженому стані;

F_i - площа основи, що сприймає навантаження в шарі закріплення ґрунту на одиниці довжини фундаменту без урахування площі закріплення.

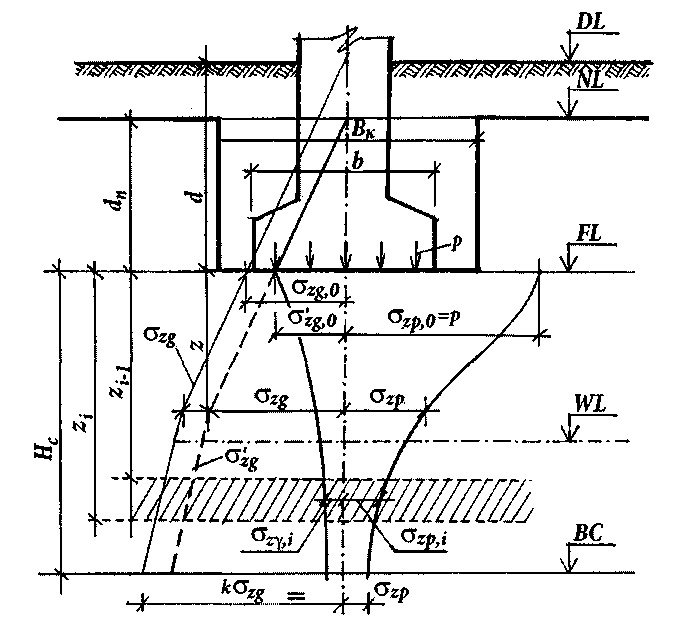

DL - позначка планування підсипкою (або зрізкою); NL - позначка поверхні природного рельєфу; FL -позначка підошви фундаменту; WL - позначка рівня підземних вод; ВС - нижня межа стисливої товщі; d і d_n - глибина закладання фундаменту відповідно від рівня планування і поверхні природного рельєфу; Н_с - глибина стисливої товщі; b - ширина фундаменту; В_к - ширина котловану; р - середній тиск під підошвою фундаменту; σ_zg і σ_zg,₀ - вертикальне напруження від власної ваги ґрунту на глибині z від підошви фундаменту і на рівні підошви з врахуванням планування поверхні ґрунтової основи підсипкою (або зрізкою); σ_zp і σ_zp,₀ - вертикальне напруження від зовнішнього навантаження на глибині z від підошви фундаменту і на рівні підошви; σ'_zg і σ'_zg,₀ - вертикальні напруження від власної ваги грунту, що утворені при природньому рельєфі на глибині z від підошви фундаменту і на рівні його підошви; σ_zγ,i і σ_zγ,₀ = σ'_zg,₀ - вертикальні напруження від власної ваги грунту, вийнятого з котловану, що утворені при природному рельєфі, на глибині z від підошви фундаменту і на рівні його підошви; k -коефіцієнт визначення нижньої межі стисливої товщі за умови Д10.

Рисунок Д.1 - Схема розподілу вертикальних напружень в основі під фундаментом згідно з моделлю лінійно-деформованого півпростору

Д.2 Вертикальні напруження від зовнішнього навантаження σ_zp на глибині z основи від підошви прямокутних, круглих, стрічкових фундаментів, за вертикаллю, що проходить через центр підошви, обчислюють за формулами (Д.2) або (Д.5), в яких значення х і у приймають такими, що дорівнюють нулю.

σ_zp = α p, (Д.2)

де α - коефіцієнт, що приймають за таблицею Д. 1 в залежності від відносної глибини до ширини фундаменту, яка дорівнює ς = 2z/b;

р - середній тиск під підошвою фундаменту;

Д.З Вертикальне напруження від власної ваги ґрунту σ_zγ, знятого в котловані до рівня підошви фундаменту, на глибині z від його підошви в прямокутних, круглих і стрічкових котлованах, визначають за формулою

σ_zγ = α_к σ'_zg,₀, (Д.3)

де α_к - коефіцієнт, що приймають за таблицею Д.1 в залежності від відносної глибини до ширини котловану, яка дорівнює ς = 2z/B_к;

σ'_zg,₀ - вертикальне напруження від власної ваги грунту, вийнятого з котловану, на рівні підошви фундаменту.

Таблиця Д.1 – Коефіцієнт α

ς	Коефіцієнт α для фундаментів
	Круглих	Прямокутних із співвідношенням сторін η = l/b, що дорівнює						Стрічкових (η ≥ 10)
	Круглих	1	1,4	1,8	2,4	3,2	5	Стрічкових (η ≥ 10)
0,0	1,000	1,000	1,000	1,000	1,000	1,000	1,000	1,000
0,4	0,949	0,960	0,972	0,975	0,976	0,977	0,977	0,977
0,8	0,756	0,800	0,848	0,866	0,876	0,879	0,881	0,881
1,2	0,547	0,606	0,682	0,717	0,739	0,749	0,754	0,755
1,6	0,390	0,449	0,532	0,578	0,612	0,629	0,639	0,642
2,0	0,285	0,336	0,414	0,463	0,505	0,530	0,545	0,550
2,4	0,214	0,257	0,325	0,374	0,419	0,449	0,470	0,477
2,8	0,165	0,201	0,260	0,304	0,349	0,383	0,410	0,420
3,2	0,130	0,160	0,210	0,251	0,294	0,329	0,360	0,374
3,6	0,106	0,131	0,173	0,209	0,250	0,285	0,319	0,337
4,0	0,087	0,108	0,145	0,176	0,214	0,248	0,285	0,306
4,4	0,073	0,091	0,123	0,150	0,185	0,218	0,255	0,280
4,8	0,062	0,077	0,105	0,130	0,161	0,192	0,230	0,258
5,2	0,053	0,067	0,091	0,113	0,141	0,170	0,208	0,239
5,6	0,046	0,058	0,079	0,099	0,124	0,152	0,189	0,223
6,0	0,040	0,051	0,070	0,087	0,110	0,136	0,173	0,208
6,4	0,036	0,045	0,062	0,077	0,099	0,122	0,158	0,196
6,8	0,031	0,040	0,055	0,064	0,088	0,110	0,145	0,185
7,2	0,028	0,036	0,049	0,062	0,080	0,100	0,133	0,175
7,6	0,024	0,032	0,044	0,056	0,072	0,091	0,123	0,166
8,0	0,022	0,029	0,040	0,051	0,066	0,084	0,113	0,158
8,4	0,021	0,026	0,037	0,046	0,060	0,077	0,105	0,150
8,8	0,019	0,024	0,033	0,042	0,055	0,071	0,098	0,143
9,2	0,017	0,022	0,031	0,039	0,051	0,065	0,091	0,137
9,6	0,016	0,020	0,028	0,036	0,047	0,060	0,085	0,132
10,0	0,015	0,019	0,026	0,033	0,043	0,056	0,079	0,126
10,4	0,014	0,017	0,024	0,031	0,040	0,052	0,074	0,122
10,8	0,013	0,016	0,022	0,029	0,037	0,049	0,069	0,117
11,2	0,012	0,015	0,021	0,027	0,035	0,045	0,065	0,113
11,6	0,011	0,014	0,020	0,025	0,033	0,042	0,061	0,109
12,0	0,010	0,013	0,018	0,023	0,031	0,040	0,058	0,106
Примітка 1. У таблиці позначено: b - ширина або діаметр фундаменту, / - довжина фундаменту. Примітка 2. Для фундаментів, що мають підошву у формі правильного багатокутника з площею А, значення α приймають як для круглих фундаментів радіусом r = . Примітка 3. Для проміжних значень ς і η коефіцієнт α визначають інтерполяцією.
