Rk-24sdm2, rk-30sdm2

Вид материала

Документы

Содержание 8. Принцип работы электронного управления в кондиционерах большой охлаждающей мощности с наружными и внутренними блоками (сплит-

RK-24SDM2, RK-30SDM2

1. Возможности


1. Испаритель имеет многочисленные изгибы, которые увеличивают поверхность теплообменника.

2. Передняя панель жестко прикрепляется к передней раме с помощью стяжной муфты, расположенной на панели.

3. Ручное управление осуществляется с помощью удобных кнопок


2. Спецификация


модель			RK-30SDM2	RK-24SDM2
Номинальное напряжение		В-Гц	220-240V~ 50Hz	220-240V~ 50Hz
Охлаждение	Мощность	BTU	28000	24000
	Сила тока	A	15	12,5
	Потребляемая мощность	В	3200	2750
Обогрев	Мощность	BTU	30000	27000
	Сила тока	A	14,5	12,5
	Потребляемая мощность	В	3100	2750
внутренний блок	Циркуляция воздуха внутреннего блока(макс/сред./низк.)	м3/ч	1150	1050
	Уровень звукового давления(макс/сред./низк.)	дБ(А)	50	48
	вес нетто	кг	17	17
	Габаритные размеры	мм	1080X330X222	1080X330X222
внешний блок	Уровень звукового давления внешнего блока	дБ(А)	60	58
	вес нетто/брутто	кг	69	60
	Габаритные размеры	мм	845X695X335	845X695X335
Максимальная потребляемая мощность		В	3800	3200
Максимальная сила тока		A	20	16
Давление		Мпа	2,6	2,6
Трубки хладагента	Диаметр газовых труб	мм	Ф16	Ф16
	Диаметр жидкостных труб	мм	Ф9.53	Ф9.53
Тип хладагента R22		г	R22/2450	R22/1900

* Б.Т.Е. – Британская тепловая единица (1,055 кДж)

• В случае расхождения данных, указанных в настоящем руководстве и данных, приведенных на блоках кондиционера, следует руководствоваться данными, указанными на блоках кондиционера.

• Данная таблица с техническими характеристиками может быть изменена без предварительного уведомления при модернизации продукта.


★1 Данные по уровню шума приведены по результатам измерений во время работы в полубезэховой камере, и могут отличаться при работе в реальных условиях из-за воздействия окружающей среды.

модель		RK-30SDM2
Номинальное напряжение		3Ph,380-420V,50Hz
Охлаждение	Мощность	28000
	Потребляемая мощность	3000
	Сила тока	5,3
	EER	9,3
Обогрев	Мощность	32000
	Потребляемая мощность	3000
	Сила тока	5,3
	COP	3,1
Удаление влаги		2,8
Максимальная потребляемая мощность		3800
Максимальная сила тока		7.0
Пусковой ток		40
компрессор	модель	ZR34KH-TFD-522
	тип	Scroll
	торговая марка	Copeland
	Мощность	28000
	Потребляемая мощность	2480
	Сила тока	4,6
	ротор	40
	ус-во термической защиты	внутреннее
	конденсатор
	охладитель	1242
двигатель вентилятора внутреннего блока	модель	YDK36-4G
	торговая марка	Welling
	Потребляемая мощность	70/66/63
	конденсатор	3μF/450V
	скорость(макс/сред./низк.)	1150/1060/960
Циркуляция воздуха внутреннего блока(макс/сред./низк.)		1150/1050/950
Уровень звукового давления(макс/сред./низк.)		45/42/39
внутренний блок	Габаритные размеры	1080X330X222
	упаковка	1165X445X320
	вес нетто/брутто	17/22
двигатель вентилятора внешнего блока	модель	YDK53-6K
	торговая марка	Welling
	Потребляемая мощность	140
	конденсатор	3,5
	скорость(макс/сред./низк.)	800
Циркуляция воздуха внешнего блока		2600
Уровень звукового давления внешнего блока		57
внешний блок	Габаритные размеры	845X695X335
	упаковка	970X770X395
	вес нетто/брутто	69/74
Тип хладагента		R407C/1900
Давление		2,8
Трубки хладагента	Диаметр жидкостных труб/ газовых труб	R22/2450
	Максимальная длина трубопровода	20
	Mаксимальный перепад высот	10
монтажный провод		No
тип термостата		электронное управление
Температура внутри помещения		17-30
Температура вне помещения		—7-45
зона действия		50~68

* Б.Т.Е. – Британская тепловая единица (1,055 кДж)

• В случае расхождения данных, указанных в настоящем руководстве и данных, приведенных на блоках кондиционера, следует руководствоваться данными, указанными на блоках кондиционера.

• Данная таблица с техническими характеристиками может быть изменена без предварительного уведомления при модернизации продукта.


★1 Данные по уровню шума приведены по результатам измерений во время работы в полубезэховой камере, и могут отличаться при работе в реальных условиях из-за воздействия окружающей среды.

3. Размеры

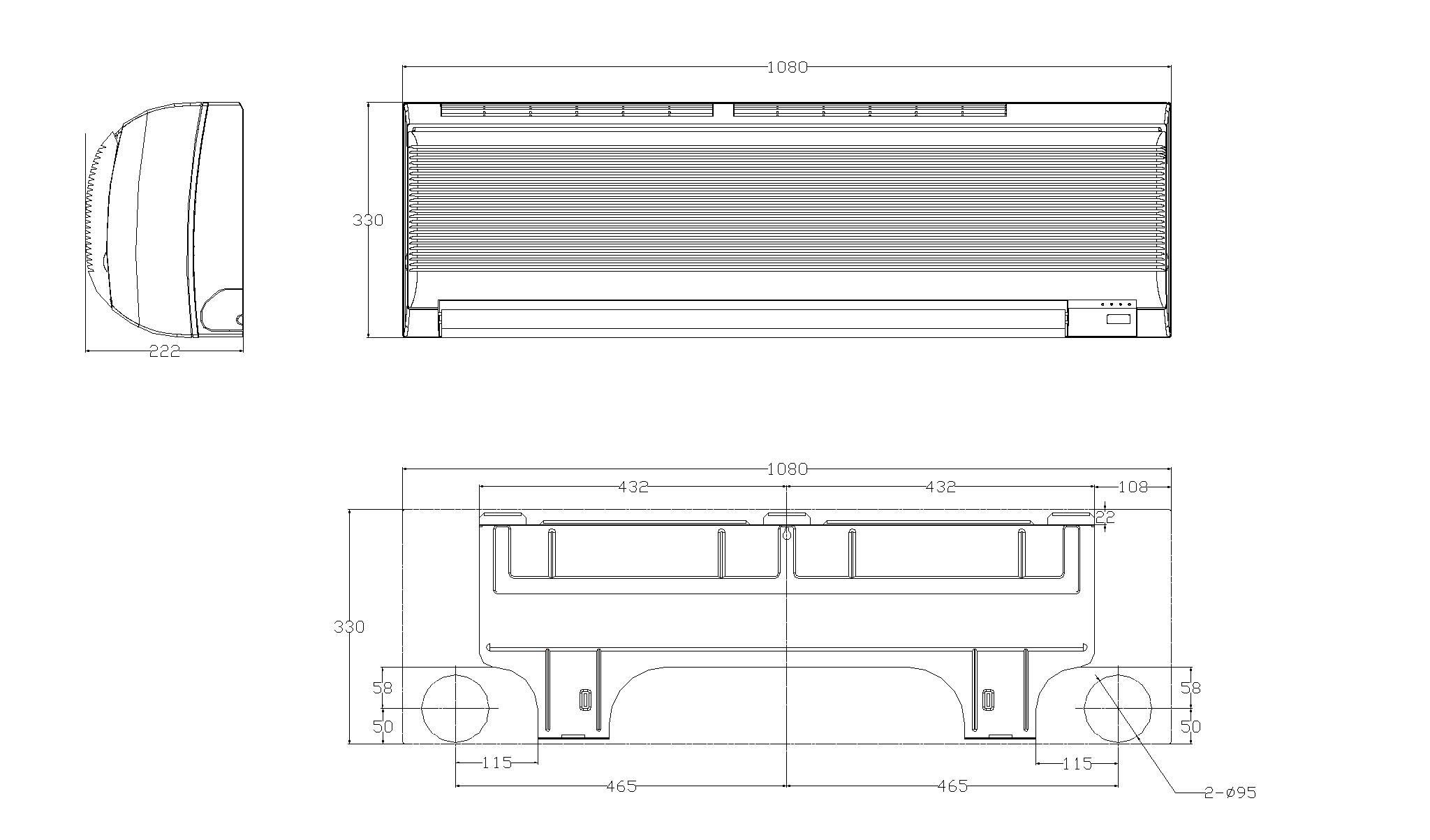

3.1 Внутренний блок

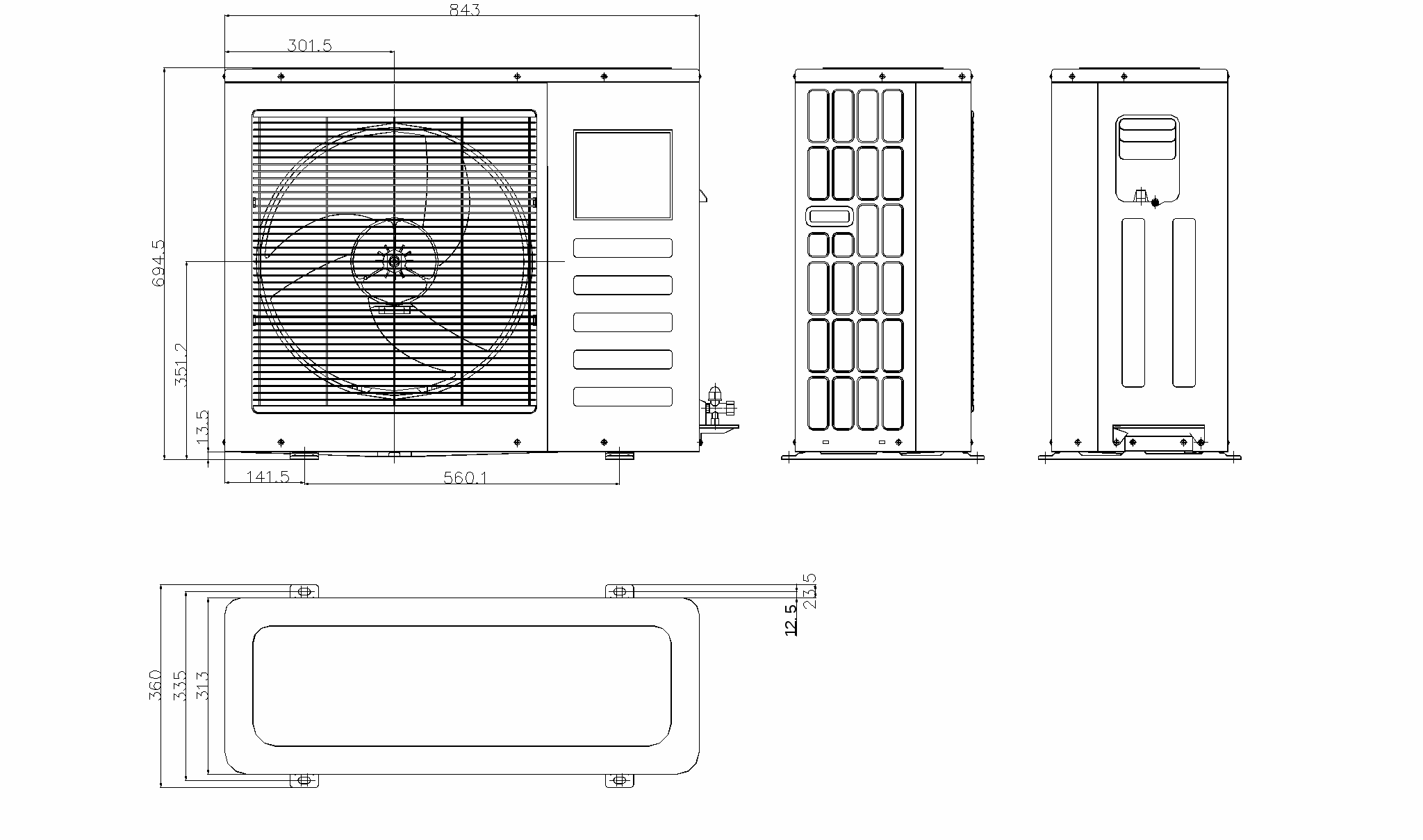

3.2 Внешний блок

4. Диаграмма цикла охлаждения


4.1 Обогрев и охлаждение


Внутренний блок Внешний блок




клапан

датчик комнатной температуры

. 4-х ходовой клапан

Теплообменник теплообменник

температурный

датчик теплообменника

температурный датчик теплообменника exchanger temp




компрессор





клапан Cкапилляр резервуар


4.2 только охлаждение

Внутренний блок Внешний блок







клапан

Sensor of room temp

.

теплообменник теплообменник

датчик температуры теплообменника

.

компрессор




клапан капилляр


5. Ограничения при работе

5.1 Процесс охлаждения

Температура окружающей среды.℃ DB

45




40


35


30


25


20


10 15 20 25 30 35

Температура внутри помещения..℃ DB

Примечание: схема отображает результат продолжительной работы при постоянной температуре воздуха и не включает этап начального понижения температуры.

5.2 Процесс нагревания

Температура внутри помещения, ℃ DB




30


25


20


15


10


5


-5 5 15 25

Температура окружающей среды .℃ DB

Примечание: схема отображает результат продолжительной работы при постоянной температуре воздуха и не включает этап начального понижения температуры.

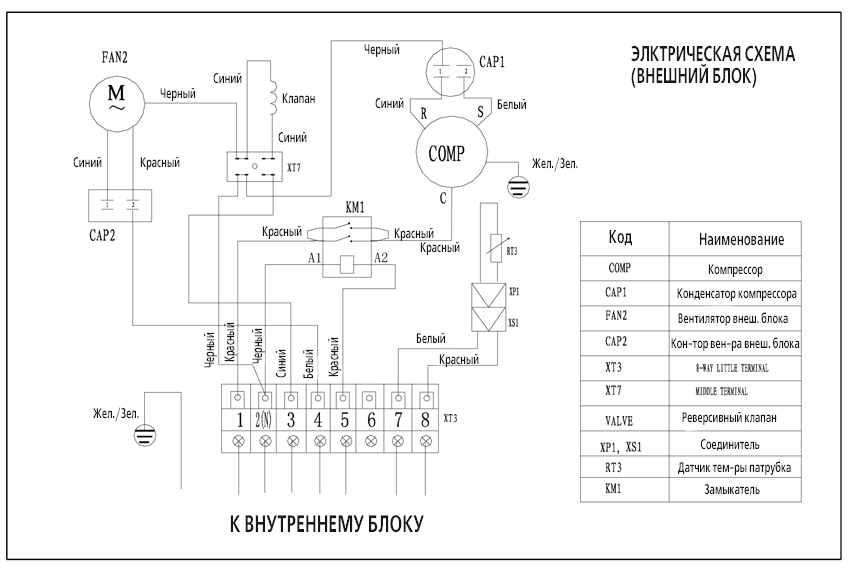

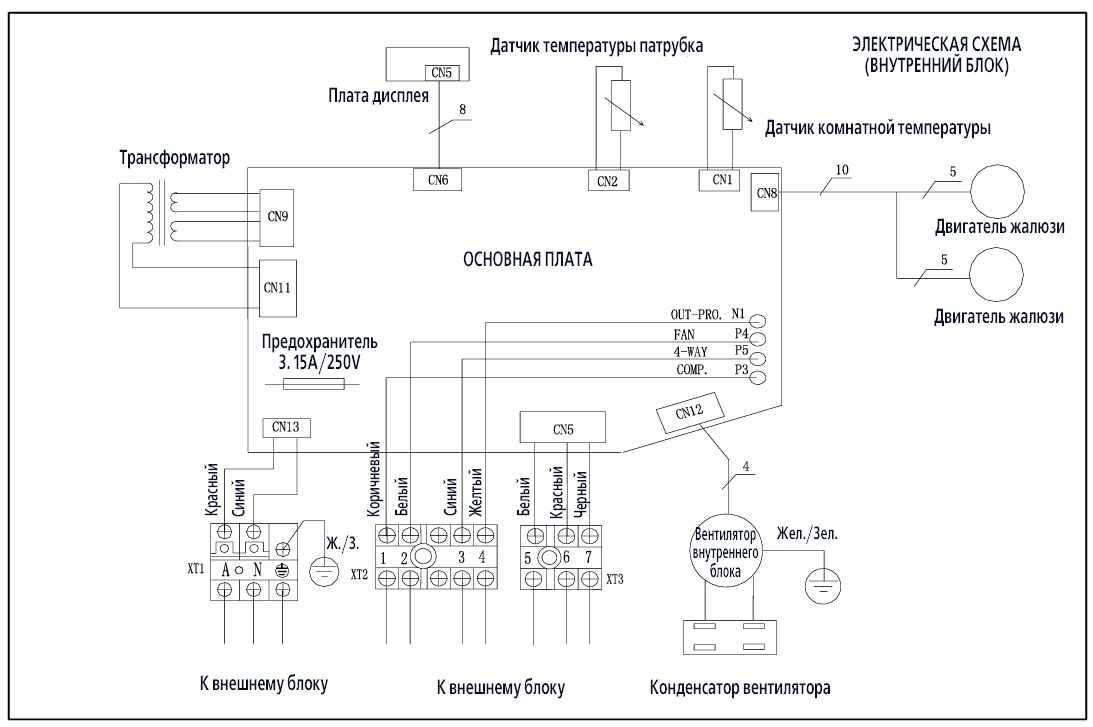

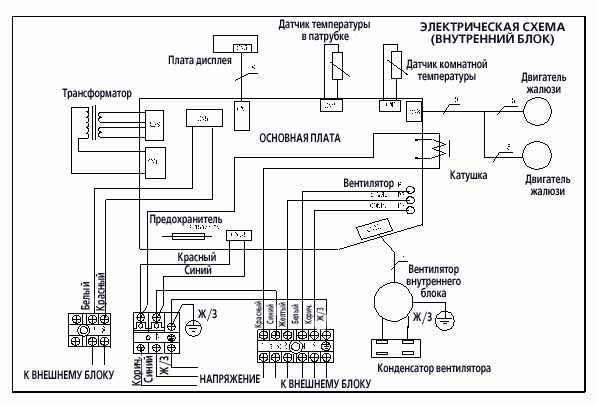

6. Электрическая схема


6.1 RK-24/30SDM2

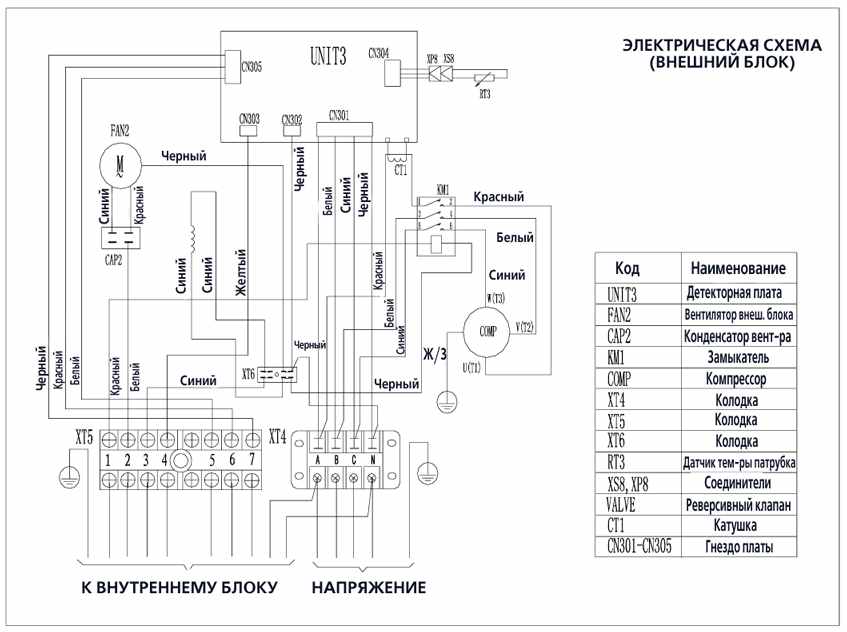

2. RK-30SDM2


7. Устранение неисправностей

Состояние светодиода
Индикатор работы, индикатор времени, индикатор оттаивания (индикатор вентилятора, для модели, имеющей только режим охлаждения) мигает с частотой в 5Гц	4 раза сработала защита от токовых перегрузок (PRCUR1) 5Гц
Индикатор времени мигает с частотой в 5Гц	Датчик комнатной температуры разомкнут или замкнут
Индикатор работы мигает с частотой в 5Гц	Датчик температуры испарителя разомкнут или замкнут
Индикатор оттаивания мигает с частотой в 5Гц	Датчик температуры конденсатора разомкнут или замкнут
Индикатор оттаивания, авто индикатор, индикатор мигает с частотой в 5Гц	Сработала защита внешнего блока ( датчик внешней температуры, порядок фаз и др.)
Авто индикатор; индикатор мигает с частотой в 5Гц	Ошибка передачи информации

8. Принцип работы электронного управления в кондиционерах большой охлаждающей мощности с наружными и внутренними блоками (сплит-система).

1. Режим «Только вентиляция»


Скорость вентилятора высокая/средняя/низкая/автоматическая

2. Режим охлаждение


Четырехсторонний клапан закрыт при режиме охлаждения

Работа компрессора и внешнего вентилятора:

T: Температура в помещении

Ts: Установленная температура

	Условие	Компрессор	Внешний вентилятор
Температура поднимается	T> Ts+1	Вкл.	Вкл.
	T	Выкл.	Выкл.
Температура опускается	T> Ts	Вкл.	Вкл.
	T	Выкл.	Выкл.

Автоматическая установка скорости вращения вентилятора в режиме охлаждения:

	Условие (T=Внутренняя температура - Установленная температура)	Скорость вращения внутреннего вентилятора
Температура поднимается	T<1℃	Низкая
	1℃	Средняя
	T>5℃	Высокая
Температура опускается	T> 4℃	Высокая
	1℃	Средняя
	T<1℃	Низкая

Предотвращение замерзания внутреннего испарителя

	Условие		Компрессор	Наружный вентилятор
	Температура	Время
Температура поднимается	T> TE6		Вкл.	Вкл.
	T< TE6	>4 минут	Выкл.	Выкл.
Температура опускается	T> TE5		Вкл.	Вкл.
	T< TE5	>4 минут	Выкл.	Выкл.

Защита внешнего испарителя от перегрева (только для моделей с тепловым насосом)

	Температурные условия	Компрессор
Температура поднимается	T> TE10	Выкл.
	T< TE10	Вкл.
Температура опускается	T> TE11	Выкл.
	T< TE11 >4 Minutes	Вкл.

3. Режим осушения воздуха

   1. Внутренний вентилятор работает на низкой скорости вращения

   2. Защита работает так же, как и в режиме охлаждения.


3. Режим обогрева


1. Как правило, четырехсторонний клапан открыт в режиме обогрева, но закрыт в режиме оттаивания

2. Как правило, наружный вентилятор выключается при включении/выключении компрессора в режиме обогрева, исключая режим оттаивания или завершение режима оттаивания.

3. Работа компрессора в режиме обогрева: компрессор должен работать в течение 4-х минут после начала и затем определить температуру. В это время другие системы защиты включены.


	Условие	Компрессор	Наружный вентилятор
Температура в помещении поднимается	T> Ts+4	Выкл.	Выкл.
	T	Вкл.	Вкл.
Температура в помещении опускается	T< Ts+3	Вкл.	Вкл.
	T>Ts+3	Выкл.	Выкл.

4. Работа внутреннего вентилятора в режиме обогрева


Скорость вращения вентилятора может быть высокой, средней, низкой или устанавливаться автоматически с помощью пульта дистанционного управления, однако функция обогрева воздуха имеет преимущество.

	Условие T= Температура теплообменника внутреннего блока	Скорость вращения внутреннего вентилятора
Температура теплообменника внутреннего блока поднимается	T	Выкл.
	TE1	Низкая скорость
	T>TE2	Установка скорости вращения
Температура теплообменника внутреннего блока опускается	T>TE3	Установка скорости вращения
	TE4	Низкая скорость
	T>TE4	Выкл.

Автоматическая установка скорости вращения вентилятора

	Условие T=Внутренняя температура - Установленная температура	Скорость вращения внутреннего вентилятора
Температура в помещении поднимается	T<2°	средняя
	T>2°	низкая
Температура в помещении опускается	T> 0°	низкая
	T<0°	средняя

Защита испарителя внутреннего блока от перегрева

	Условие T= Температура теплообменника внутреннего блока	Компрессор	Наружный вентилятор
Температура теплообменника внутреннего блока поднимается	T	Вкл.	Вкл.
	TE8	Вкл.	Выкл.
	T>TE7	Выкл.	Выкл.
Температура теплообменника внутреннего блока опускается	T>TE9	Выкл.	Выкл.
	T	Вкл.	Вкл.

Защита обогрева воздуха

	T=температура датчика на трубке испарителя.	Скорость вращения внутреннего вентилятора
Температура в помещении поднимается	T	Низкая или остановлен
	T> TE14+2℃	Установка скорости вращения
Температура в помещении опускается	T> TE14	Установка скорости вращения
	T< TE14	Останавливается через 15 секунд работы на низкой скорости

4. Режим оттаивания


8.5.1 Условия оттаивания:

Оттаивание начинается при одновременном выполнении следующих условий:

T3 меньше 0°c в течение более 40 минут, при условии, что временной интервал, при котором данная температура меньше -3°c, составляет не менее 3-х минут.

Вычисляется от времени завершения предыдущего процесса оттаивания. Система защиты испарителя от перегрева выключает наружный вентилятор, но оставляет работать компрессор. Должно составлять 90 минут.

2. Условия прекращения оттаивания:


Оттаивание прекращается при одновременном выполнении следующих условий:

Время оттаивания достигло 10 минут;

T3>20°c

2. Временные последовательности при процедуре оттаивания следующие:


Оттаивание 10 или 6 минут



55 сек. 55сек.

Компрессор



4-х сторонний 50сек.

клапан 50 сек.

Наружный

вентилятор

Внутренний

вентилятор

15сек.

4. Автоматический режим

   1. Во время работы в автоматическом режиме кондиционер автоматически выбирает один из следующих режимов работы: режим охлаждения, режим обогрева и режим «только вентиляция» в соответствии с разницей между температурой в помещении (TA) и установленной температурой (TS).


TA—TS	Выбранный режим
TA—TS>2 ℃	Охлаждение
-1 ℃ ≤TA—TS≤+2 ℃	Только вентиляция
TA—TS<-1 ℃	Обогрев (вентиляция для моделей, работающих только на охлаждение)

2. В автоматическом режиме скорость вращения внутреннего вентилятора устанавливается автоматически.

3. Выбрав режим, необходимо дать кондиционеру проработать в нем не менее 15 минут. Если компрессор не заработает в течение 15 минут, необходимо изменить режим работы в соответствии с температурой помещения и установленной температурой, либо произвести выбор снова, если установленная температура изменилась.


4. Экономичный режим


Охлаждение: Установленная температура увеличивается на 1 ℃ в час. Спустя два часа установленная температура будет оставаться неизменной, а скорость внутреннего вентилятора будет установлена медленной.

Обогрев: Установленная температура уменьшается на 1 ℃ в час. Спустя два часа установленная температура будет оставаться неизменной, а циркуляция воздуха будет осуществляться на низкой скорости (функция защиты от проникновения холодного воздуха имеет преимущество над другими функциями).

4. Режим ручного управления


Режим ручного управления задается путем нажатия кнопок и предусматривает режимы “Принудительно Авто» и принудительного охлаждения. Переключение между этими двумя режимами происходит при нажатии кнопок, порядок включения режимов при нажатии кнопки указан на схеме:


Ручное управление

«Принудительно Авто»

Принудительное охлаждение








8.8.1 Режим принудительного охлаждения

1. В режиме принудительного охлаждения сигнал с пульта дистанционного управления не принимается.

2. Компрессор включится в обязательном порядке, через 30 минут охлаждения будет установлена медленная скорость вентилятора и кондиционер перейдет в режим «Принудительно Авто».

3. Во время начала работы и в установившемся рабочем режиме работают следующие функции защиты:


Защита 3-х минутной задержки в начале работы, защита от перегрузки, защита наружного блока, защита испарителя от низкой температуры. При срабатывании защиты выполняются все предусмотренные для такого случая действия.

Режим принудительного охлаждения выключается путем нажатия кнопки, после чего индикатор работы гаснет, раздается односекундный сигнал и кондиционер прекращает работу.

8.8.2. Режим «Принудительно Авто».

1. В данном режиме кондиционер может принимать сигналы с пульта дистанционного управления. После приема сигнала данный режим прекращается, и кондиционер переходит в режим, заданный с пульта дистанционного управления.

2. Система осуществляет управление в соответствии с заданным с пульта дистанционного управления режимом «Авто», поддерживая предустановленную температуру 24°c.


4. Таймер


Круглосуточный таймер включения и выключения.

4. Функции защиты

   1. Сжатие с задержкой в 3 минуты.

   2. Защита от обрыва или замыкания датчика

   3. Защита от ошибок в ЭСППЗУ


4. Функция защиты по току


	Условие	Внутренний вентилятор	компрессор	Внешний вентилятор	примечание
Ток повышается	I< IRESTORE	Вкл.	Вкл.	Вкл.
	IRESTORE FAN	Вкл.	Вкл.	Выкл.	обогрев
		Низкая скорость	Вкл.	Вкл.	охлаждение
	IFAN 5MIN		Выкл.	Выкл.	Через 5 минут
	I5MIN3SEC		Выкл.	Выкл.	Через 3 секунды
Ток понижается	I5MIN3SEC		Выкл.	Выкл.	Через 3 секунды
	IFAN 5MIN		Выкл.	Выкл.	Через 5 минут
	IRESTORE FAN	Вкл.	Вкл.	Выкл.	обогрев
		Низкая скорость	Вкл.	Вкл.	охлаждение
	I< IRESTORE	Вкл.	Вкл.	Вкл.

4. функция автоматического возобновления работы


В случае непредвиденного выключения питания, эта функция автоматически восстановит последние выбранные настройки при восстановлении питания.

4. Наименования моделей и значения параметров


модель	RK-24SDM2	RK-30SDM2
I3SEC	22A	26A
I5MIN	20A	24A
IFAN	16A	20A
IRESTORE	14A	18A
TE1	25℃	25℃
TE2	32℃	32℃
TE3	30℃	30℃
TE4	20℃	20℃
TE5	2℃	2℃
TE6	12℃	12℃
TE7	63℃	63℃
TE8	54℃	54℃
TE9	50℃	50℃
TE10	65℃	65℃
TE11	55℃	55℃
TE14	32℃	32℃
TE16	42℃	42℃
