S.3. Способы и средства предотвращения несанкционированной записи речевой информации на диктофон

Для предотвращения несанкционированной (скрытой) записи речевой информации на диктофон необходимо:

- обнаружить работающий диктофон в кармане, портфеле, сумке или дру­гих носимых вещах участника переговоров или совещания;

- нарушить работу диктофона таким образом, чтобы качество записанной информации было ниже допустимого уровня.

Решение даже первой задачи позволяет принять меры по защите информации, в том числе:

- прекратить переговоры или совещание;

- снизить уровень конфиденциальности разговора, не допуская выска­зываний, которые могут при их документировании на диктофон нанести ущерб организации или участнику переговоров.

Обнаружение работающих диктофонов представляет сложную задачу, так как производители диктофонов для скрытой записи принимают эффективные меры по исключению или снижению информативности демаскирую­щих признаков: обеспечивается бесшумность работы лентопротяжного механизма, отсутствуют генераторы подмагничивания и стирания, экраниру­ются головки и корпус и т. д.

Диктофон может быть обнаружен металлодетектором (ручным или ста­ционарным). Но этот способ допустим перед проведением ответственного совещания по договоренности с его участниками. В обычной деятельности организации и его руководства такой способ нецелесообразен, так как может вызвать негативную реакцию посетителя или участника переговоров.

В диктофонах с записью на магнитной ленте или проволоке наибольшую информативность имеет низкочастотное пульсирующее (переменное) маг­нитное поле работающего электродвигателя. Спектр этого поля шириной 50-400 Гц содержит гармоники, кратные частоте вращения ротора двигателя. Поле двигателя слабо экранируется тонким корпусом диктофона, но обна­ружить его можно лишь на небольшом расстоянии. Задача усложняется из-за наличия в помещении разнообразных низкочастотных полей, создаваемых цепями электропитания, телефонными и другими линиями, многочисленны­ми электро- и радиоприборами, компьютерами, транспортом и т. д., а также неравномерностью распределения напряженности полей в пространстве.

Поэтому в современных средствах обнаружения идентификация рабо­тающего диктофона производится путем выявления и анализа изменений па­раметров полей, измеренных в месте размещения посетителя (участника пе­реговоров или совещания). Путем накопления изменений удается выделить регулярное поле двигателя диктофона на фоне даже более мощных случай­ных полей других источников.

В аналоговых обнаружителях АОЗТ «Смерш техникс» (С-Петербург) PTRD 014-017 обнаружение диктофонов осуществляется во временной области по изменению мощности сигнала в одном или двух пространственных или частотных каналах [98]. Цифровая технология обнаружения диктофонов реализована в офисной системе PRTD 018. В ней предусмотрена многока­нальная обработка сигналов от большого числа (до 16) датчиков. Метод многоканальности фильтрации помех основывается на различии влияния на дат­чики дальних и ближних переменных магнитных полей. Дальние поля, соз­даваемые источниками помех, оказывают приблизительно одинаковое воз­действие на все датчики. Влияние поля диктофона на разные датчики из-за большей разницы в расстоянии от двигателя до датчиков могут существенно отличаться. Дополнительные возможности отстройки помех дают методы многоканальной адаптивной фильтрации [98].

Датчики PRTD 018 позволяют охватить до 16 посадочных мест, что в 8 раз превышает возможности аналоговых моделей. Применение указанных методов обеспечивает работу прибора в помещении с неблагоприятной помеховой обстановкой. Дальность обнаружения диктофонов достигает 1.5 м.

Датчики могут устанавливаться под столом руководителя или другого должностного лица, под креслом для посетителя, под столешницей стола для совещаний и в других местах. За несколько минут до проверки прибор вклю­чается и производится его адаптация к помеховой ситуации. О появлении в одном или нескольких датчиках сигналов с уровнями тревоги высвечивается на жидкокристаллическом дисплее соответствующее сообщение, информи­рующее о достаточно высокой вероятности скрытой записи разговора.

Для исключения записи речи на диктофоны создано большое количество типов активных средств нарушения их работы. Принципы работы этих средств основаны на изменении под действием создаваемых ими полей ре­жимов усилителей записи, в результате чего резко ухудшается разборчивость речи и становится невозможным ее восстановление при воспроизведении. Характеристики средств защиты конфиденциальных разговоров от скрытой записи приведены в табл. 8.10 [115].

Таблица 8.10.

Тип средства	Дальность подавления	Зона по­давления	Излучаемая мощность	Время непрерывной работы	Примечание
«Рубеж-1»	не менее 1.5м/*	60°	-	не более 1 ч	Стационарн.
«РаМЗес-Авто»	не менее 1.5 м/ до 1.5 м	70°	4-5 Вт	не более 1 ч	Стационарн.
«РаМЗес-Дубль»	Не менее 2 м/до 2м	70°	8 Вт	не более 1 ч	Стационарн.
«Буран-2»	не менее 1.5/*	45°х15°	до 10 Вт в импульсе	не более 2 ч	Мобильн. в дипломате
«Буран-3»	не менее 3 м/не менее 2 м	45°х150	до 10 Вт в импульсе	не более 2 ч	Адаптивная модуляция сигнала

Примечание. В графе «Дальность подавления» в числителе - дальность для пластмассового корпуса, в знаменателе - для металлического корпуса, * -определяется индивидуально

Мобильное средство подавления, вмонтированное в портфеле типа «ди­пломат», устанавливается возле руководителя под видом его личного порт­феля и ориентируется таким образом, чтобы стул или кресло посетителя по­пали в зону подавления. Перед началом разговора руководитель или со­трудник СБ незаметно включает средство подавления органом управления на его панели или с пульта дистанционного управления, после его окончания -выключает.

ГЛАВА 9. СПОСОБЫ И СРЕДСТВА ПРЕДОТВРАЩЕНИЯ УТЕЧКИ ИНФОРМАЦИИ С ПОМОЩЬЮ ЗАКЛАДНЫХ ПОДСЛУШИВАЮЩИХ УСТРОЙСТВ

9.1. Демаскирующие признаки закладных устройств

Обнаружение закладных устройств, также как и любых других объектов, производится по их демаскирующим признакам. Чем больше демаскирую­щих признаков в признаковой структуре и чем они информативнее, тем вы­ше вероятность обнаружения объекта. Каждый вид закладных устройств имеет свою признаковую структуру, позволяющую с той или иной вероятно­стью обнаружить закладку. Распознавание закладки, т. е. определение ее вида, назначения и характеристик, проводится в результате анализа схемотех­нических и конструктивных решений. Однако внешний вид закладки и спо­собы ее оперативного применения позволяют приблизительно определить принадлежность злоумышленника к зарубежной разведке, конкуренту или криминальным элементам.

Спецслужбы используют наиболее совершенные средства добывания, как привило, отсутствующие на рынке, и тщательно готовят операцию по установке закладок. Криминальные элементы пользуются средствами, имеющи­мися на рынке, и действуют более грубо. Разведка коммерческих структур применяет закладки промышленного изготовления и тщательно скрывает от конкурента свои намерения получения конфиденциальной информации нелегальными способами.

Наиболее информативными признаками микрофонной закладки являются:

- тонкий провод, проложенный от малогабаритного микрофона закладки в другое помещение;

- наличие в кожухе закладки одного или нескольких отверстий. Признаковые структуры некамуфлированной радиозакладки включают:

- радиоизлучения с модуляцией радиосигнала акустическим сигналом, циркулирующим в помещении;

- признаки внешнего вида - малогабаритный предмет непонятного назна­чения в форме параллелепипеда, цилиндра без или с одним органом управления (выключателем питания) на поверхности;

- одно или несколько отверстий малого диаметра в кожухе;

- наличие, но не всегда, небольшого отрезка провода, выходящего из кожуха;

- присутствие полупроводниковых элементов, выявляемых при облуче­нии обследуемых предметов нелинейными радиолокаторами;

- наличие в устройстве металлических проводников или других деталей, определяемых металлодетекторами или при просвечивании предмета рентгеновскими лучами.

Камуфлированные радиозакладки по внешнему виду на первый взгляд не отличаются от объекта имитации, особенно если закладка устанавливается в корпус бытового предмета без изменения его внешнего вида. Некоторые ка­муфлированные закладные устройства неотличимы от оригиналов при внеш­нем осмотре. Например, на поверхность закладки-конденсатора наносятся заводские реквизиты - тип, величина емкости, номер серии и т. д. Назначе­ние таких закладок можно выявить путем разборки или просвечивания их рентгеновскими лучами.

Однако следует иметь ввиду, что закладки, камуфлированные под мало­габаритные предметы, снижают функциональные возможности этих предме­тов. Поэтому обнаруженные ограничения функций средств оргтехники, элек­тробытовых устройств и др. могут служить косвенными признаками установ­ки в них закладных устройств. Например, в шариковой авторучке закладное устройство занимает приблизительно половину ее длины, в результате чего резко укорачивается пишущий стержень и сокращается время нормальной работы ручки. Кроме того, такую ручку нельзя разобрать, например, для за­мены стержня, так как разбираемые части склеивают.

Не могут применяться по прямому назначению электролампочки типа РК-520 с установленной в цоколь закладкой. Однако другой тип электролам­почки — PK-560-S лишен этого признака. Визуально выявить наличие в этой электролампе радиозакладки невозможно.

9.2. Классификация средств обнаружения и локализации закладных подслушивающих устройств

Вследствие постоянной конкуренции между производителями закладных устройств и средств их обнаружения и локализации на рынке существует множество видов и типов технических средств как тех, так и других. Класси­фикация технических средств обнаружения и локализации закладных уст­ройств приведена на рис. 9.1.

Средства радиоконтроля помещения предназначены для обнаружения за­кладных устройств, излучающих радиоволны во время их поиска. Для обна­ружения неизлучающих при поиске закладок - дистанционно управляемых и передающих сигналы по проводам, применяются средства, реагирующие не на радиоизлучения, а на иные демаскирующие признаки закладок. Наконец, средства подавления закладных устройств обеспечивают энергетическое скрытие их сигналов, нарушение работоспособности закладок или их физи­ческое разрушение.

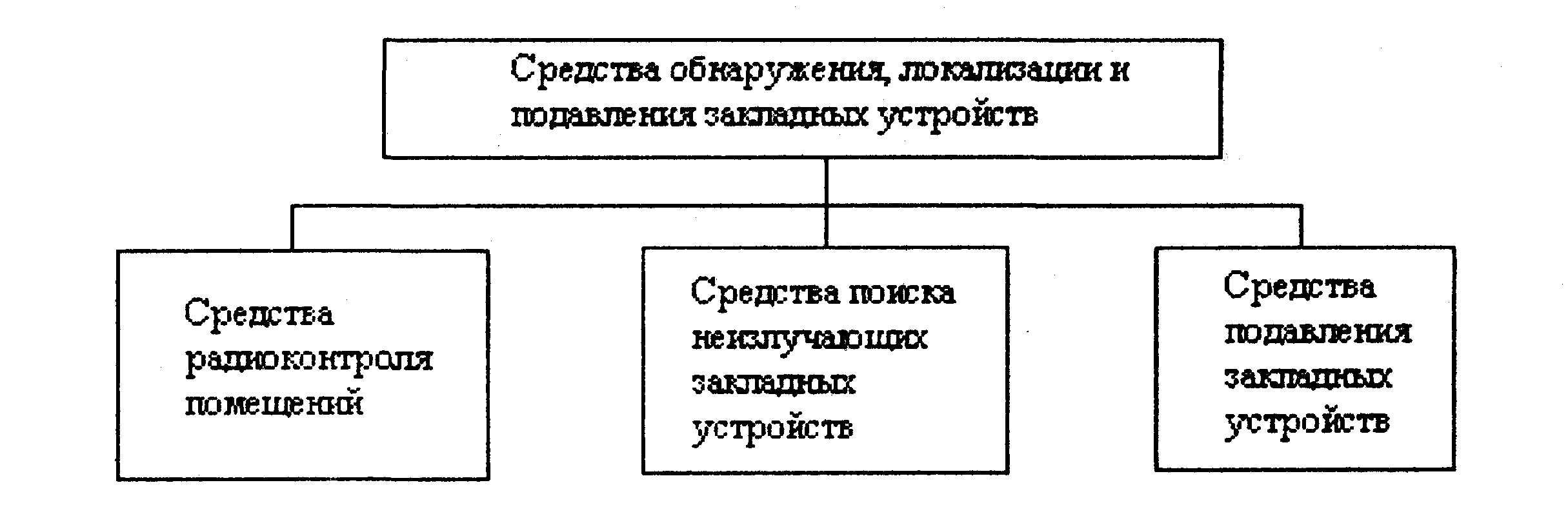

Рис. 9.1. Классификация средств обнаружения и локализации закладных устройств

Учитывая, что радиоизлучающие закладки преобладают на рынке заклад­ных устройств, существуют разнообразные средства радиоконтроля обсле­дуемых помещений: от простейших индикаторов электромагнитного поля до сложных автоматизированных комплексов. Классификация обнаружителей радиоизлучений закладных устройств указана на рис. 9.2.

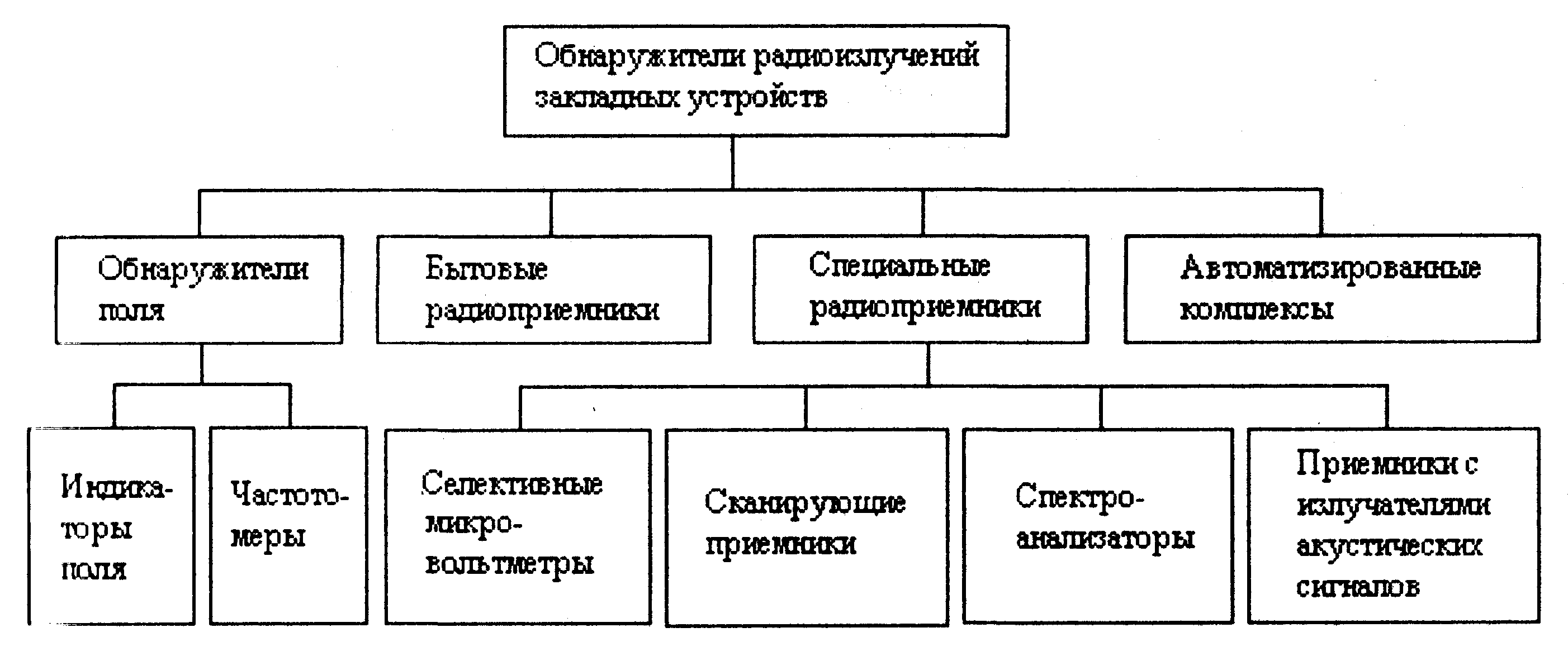

Рис.9.2. Классификация средств обнаружения излучений закладных устройств

Простейшими и наиболее дешевыми обнаружителями радиоизлучений складных устройств являются индикаторы электромагнитных полей. Наибо­лее простые из них - обнаружители поля, которые световым или звуковым сигналом информируют оператора о наличии в месте расположения антенны индикатора электромагнитного поля с напряженностью выше фоновой. Бо­лее сложные из них - частотомеры обеспечивают, кроме того, измерение частоты колебаний поля. Но чувствительность обнаружителей поля мала, по­этому с их помощью можно обнаруживать поля радиозакладок в непосредственной близости от источника излучения.

Существенно большую чувствительность имеют супергетеродинные бытовые приемники. Однако возможности использования бытовых радиоприемников для поиска радиозакладок ограничены радиовещательным диапазо­ном и видами модуляции, применяемыми в радиовещании (AM и ЧМ). С по­мощью преобразователей (конверторов) можно перестроить частотный диа­пазон бытового радиоприемника на частоту радиозакладки, если она извест­на. Но для поиска радиозакладных устройств с неизвестной частотой пере­строенные бытовые радиоприемники неэффективны, так как они обеспечива­ют поиск частоты закладки в узком диапазоне частот.

Широкими возможностями по обнаружению радиозакладок обладают специальные приемники. Среди них все большую популярность приобретают радиоприемники с автоматизированным сканированием радиодиапазона. Они обеспечивают поиск в диапазоне частот, перекрывающем частоты почти всех применяемых радиозакладок - от долей МГц до единиц ГГц. Кроме то­го, сканирующие радиоприемники имеют, как правило, оперативную память для запоминания частот не представляющих интерес источников излучения, прежде всего, радиовещательных и служебных радиостанций.

Информационно-техническое сопряжение сканирующих приемников с переносными компьютерами послужило технической основой для создания автоматизированных комплексов для быстрого и надежного поиска радиоиз-лучающих подслушивающих устройств.

Но дистанционно управляемые радиозакладки и закладки, передающие информацию по проводам, не обнаруживаются аппаратурой радио контроля. Для их поиска используются демаскирующие признаки материала конструк­ции и элементов схемы закладного устройства, а также признаки сигналов, распространяющихся по проводам. С целью обнаружения и локализации та­ких закладок применяются или создаются специальные технические средст­ва, классификация которых приведена на рис. 9.3.

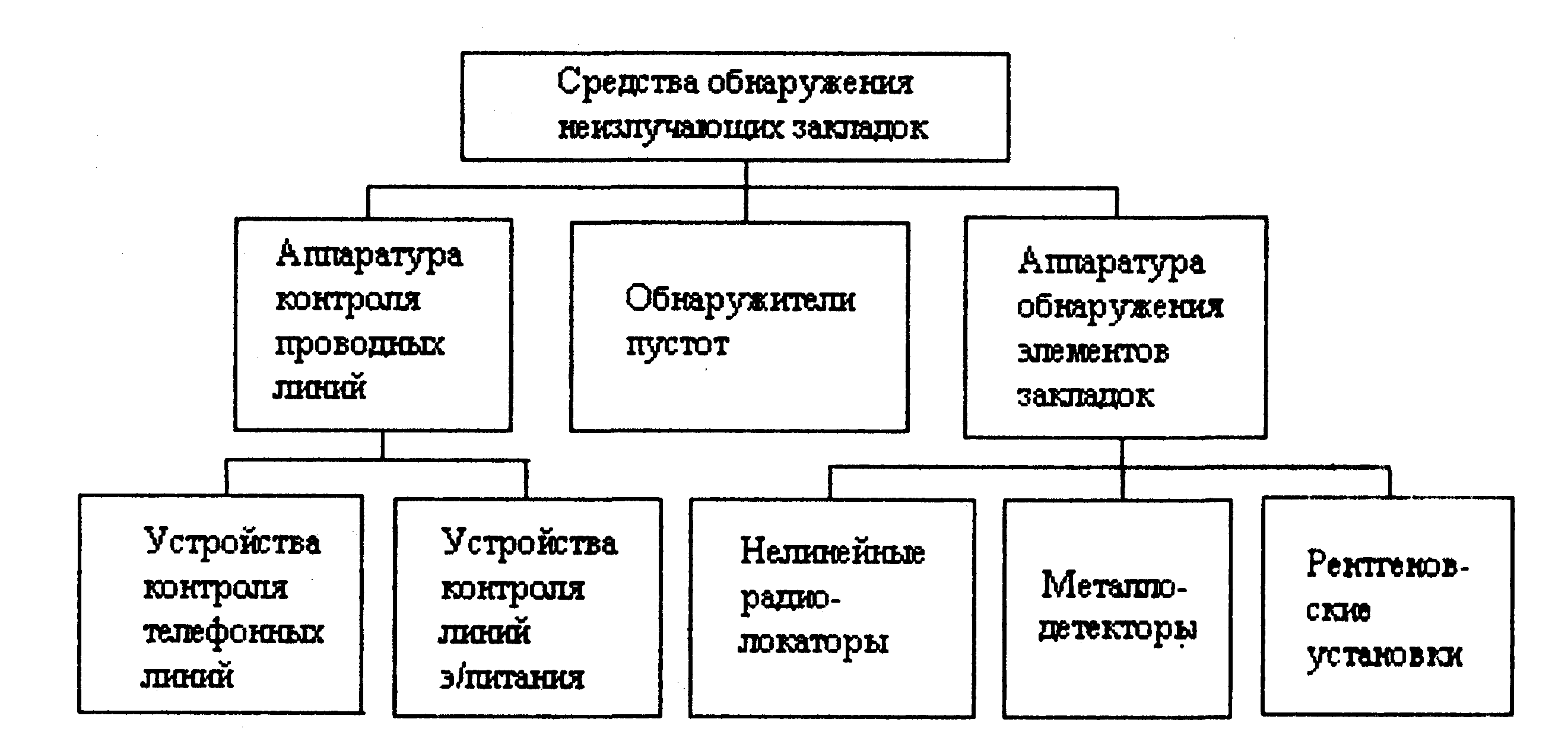

Рис. 9.3. Классификация средств обнаружения неизлучающих закладок

Аппаратура для контроля проводных линий предназначена для выявле­ния в них опасных сигналов и их источников, в том числе закладных устройств. Так как основными направляющими линиями, по которым передают­ся от закладных устройств электрические сигналы с информацией, являются телефонные линии и цепи электропитания, то соответствующие средства контроля включают приборы контроля телефонных линий и линий электро­питания.

Обнаружители пустот позволяют обнаруживать возможные места уста­новки закладных устройств в пустотах стен или других деревянных или кир­пичных конструкциях.

Большую группу образуют средства обнаружения или локализации за­кладных устройств по физическим свойствам элементов электрической схе­мы или конструкции. Такими элементами являются: полупроводниковые приборы, которые применяются в любых закладных устройствах, металличе­ские детали конструкции, элементы, поглощающие рентгеновские лучи.

Из этих средств наиболее достоверные результаты обеспечивают средст­ва для обнаружения полупроводниковых элементов по их нелинейным свойс­твам - нелинейные радиолокаторы. Принципы работы нелинейных радиоло­каторов близки к принципам работы радиолокационных станций, широко применяемых для радиолокационного наблюдения различных объектов. Су­щественное отличие заключается в том, что если приемник радиолокацион­ной станции принимает отраженный от объекта эхо-сигнал на частоте излу­чаемого сигнала, то приемник нелинейного локатора принимает 2-ю и 3-ю гармоники отраженного сигнала. Появление в отраженном сигнале этих гар­моник обусловлено нелинейностью характеристик выход/вход полу проводников. В результате нелинейного преобразования электрического сигнала, индуцируемого в элементах схемы закладного устройства высокочастотным полем локатора, образуется сигнал, в спектре которого присутствуют кроме основной частоты ее гармоники. Количество и амплитуда гармоник зависят от характера нелинейности и мощности электромагнитного поля.

Металлодетекторы (металлоискатели) реагируют на наличие в зоне поис­ка электропроводных материалов, прежде всего, металлов, и позволяют об­наруживать корпуса или другие металлические элементы закладки.

Переносные рентгеновские установки применяются для просвечивания предметов, назначение которых не удается выявить без их разборки, преж­де всего, тогда, когда разборка невозможна без разрушения найденного предмета.
