Енергозберігаючі характеристики склопакетів
Додаток г
1   2   3   4   5   6

Енергозберігаючі характеристики склопакетів


В.1 Наведені в таблиці В.1 характеристики склопакетів розраховані для центральної зони склопакетів згідно ДСТУ Б В.2.7-107.

В.2 Таблиця В.1 наведена для орієнтовного порівняння характеристик склопакетів різних конструкцій з різними значеннями коефіцієнта емісії енергозберігаючого скла.

Таблиця В.1 - Енергозберігаючі характеристики склопакетів

Коефіцієнт теплової емісії
Конструкція склопакета
Згідно

ДСТУ Б В.2.6-17
Згідно

ISO 10292

Термічний опір R,

м2 0К/Вт
Коефіцієнт теплопередачі, U
Термічний опір R,

м2 0К/Вт
Коефіцієнт теплопередачі, U




4М1–16 – 4М1–16 – 4М1
0,562
1,779
0,558
1,792

0,02
4М1–16 – 4і1
0,558
1,792
0,763
1,314

0,04
4М1–16 – 4і2
0,545
1,835
0,728
1,373

0,06
4М1–16 – 4і3
0,533
1,876
0,699
1,430

0,08
4М1–16 – 4і4
0,522
1,916
0,673
1,485

0,10
4М1–16 – 4і5
0,511
1,957
0,650
1,539

0,02
4М1–16 Ar – 4і1
0,703
1,422
0,972
1,029

0,04
4М1–16 Ar – 4і2
0,679
1,473
0,912
1,096

0,06
4М1–16 Ar – 4і3
0,657
1,522
0,861
1,161

0,08
4М1–16 Ar – 4і4
0,637
1,570
0,818
1,223

0,10
4М1–16 Ar – 4і5
0,618
1,471
0,779
1,284

0,02
4М1–16 Кr – 4і1
0,787
1,271
1,089
0,918

0,04
4М1–16 Кr – 4і2
0,755
1,325
1,011
0,989

0,06
4М1–16 Кr – 4і3
0,762
1,312
0,947
1,056

0,08
4М1–16 Кr – 4і4
0,700
1,429
0,891
1,122

0,10
4М1–16 Кr – 4і5
0,677
1,477
0,844
1,185

0,02
4М1–16 – 4М1–16 – 4і1
0,894
1,119
0,961
1,041

0,04
4М1–16 – 4М1–16 – 4і2
0,869
1,151
0,926
1,080

0,06
4М1–16 – 4М1–16 – 4і3
0,847
1,181
0,896
1,116

0,08
4М1–16 – 4М1–16 – 4і4
0,826
1,211
0,870
1,150

0,10
4М1–16 – 4М1–16 – 4і5
0,808
1,238
0,845
1,183


В.3 Коефіцієнти пропускання світла сонячної та теплової енергії залежать від типу застосовуваного скла. Основні показники наводяться виробником скла. Довідкові значення для деяких видів скла наведені в таблиці В.2.

Таблиця В.2 - Коефіцієнти пропускання світла сонячної та теплової енергії для склопакетів (довідкові)

Склад склопакета
Світло
Сонячна енергія
Коефіцієнт затемнення
Коефіцієнт теплопередачі згідно

ISO 10292:1994

Пропускання
Відбиття
Пряме пропускання
Відбиття

Поглинання
Загальне пропускання
Коротко-хвильовий
Довго-хвильовий
Загальний
Вт/м2 0К

Характеристики склопакета - 6сз - 16Ar - 6

6 мм Eclipse Advantage™ Clear
0,60
0,29
0,47
0,22
0,31
0,55
0,54
0,09
0,63
1,6

6 мм Eclipse Advantage™ Arctic Blue
0,35
0,13
0,21
0,09
0,70
0,28
0,24
0,08
0,32
1,6

6 мм Eclipse Аdvantage™ Blue-Green
0,51
0,21
0,31
0,13
0,56
0,38
0,36
0,08
0,44
1,6

6 мм Eclipse Advantage™ Bronze
0,34
0,13
0,28
0,11
0,61
0,35
0,32
0,08
0,40
1,6

6 мм Eclipse Advantage™ EverGreen
0,43
0,17
0,22
0,09
0,69
0,28
0,25
0,07
0,32
1,6

6 мм Eclipse Advantage™ Grey
0,29
0,11
0,24
0,09

0,67
0,31
0,28
0,08
0,36
1,6

Характеристики склопакета - 6сз - 16Ar – 6k

6 мм Eclipse Advantage™ Clear
0,56
0,31
0,42
0,23
0,35
0,53
0,48
0,13
0,61
1,3

6 мм Eclipse Advantage™ Arctic Blue
0,33
0,14
0,19
0,09
0,72
0,26
0,22
0,08
0,30
1,3

6 мм Eclipse Advantage™ Blue-Green
0,47
0,23
0,28
0,13
0,59
0,36

0,32
0,09
0,41
1,3

6 мм Eclipse Advantage™ Bronze
0,32
0,13
0,25
0,11
0,64
0,34
0,29
0,10
0,39
1,3

6 мм Eclipse Advantage™ EverGreen
0,40
0,18
0,19
0,10
0,71
0,26
0,22
0,08
0,30
1,3

6 мм Eclipse Advantage™ Grey
0,27
0,11
0,21
0,09
0,70
0,29
0,24
0,09
0,33
1,3

Характеристики склопакета - 6сз - 16Ar – 6і

6 мм Eclipse Advantage™ Clear
0,58
0,27
0,37
0,26
0,37
0,47
0,43
0,11
0,54
1,1

6 мм Eclipse Advantage™ Arctic Blue
0,34
0,13
0,18
0,09
0,73
0,25
0,21
0,08
0,29
1,1

6 мм Eclipse Advantage™ Blue-Green
0,49
0,20
0,26
0,14
0,60
0,33
0,30
0,08
0,38
1,1

6 мм Eclipse Advantage™ Bronze
0,33
0,12
0,22
0,12
0,66
0,30
0,25
0,09
0,34
1,1

6 мм Eclipse Advantage™ EverGreen
0,42
0,16
0,19
0,10
0,71
0,25
0,22
0,07
0,29
1,1

6 мм Eclipse Advantage™ Grey
0,28
0,10
0,19
0,10
0,71
0,26
0,22
0,08
0,30
1,1

Примітка 1. Характеристики склопакетів: 6сз - 16Ar – 6; 6сз - 16Ar – 6і; 6сз - 16Ar – 6k. Зовнішнє скло сонцезахисне 6мм, камера 16 мм, заповнена аргоном на 90 %, внутрішнє скло прозоре або енергозберігаюче (і або k) 6 мм).


ДОДАТОК Г

(обов’язковий)


Правила застосування безпечного скла


Розміри у міліметрах

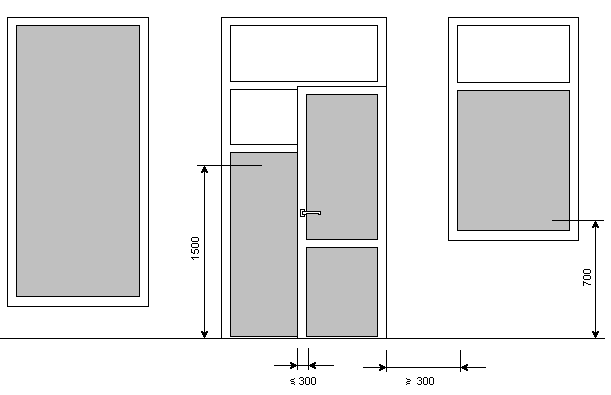

Рис. Г.1 – Безпечне скло для світлопрозорих конструкцій

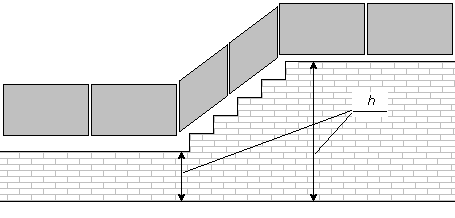

h ≤ 0,5 м – загартоване скло;

h > 0,5 м – багатошарове скло


Рис. Г.2 – Безпечне скло для огородження


Код УКНД 81.040.20; 91.060.50

Ключові слова: енергоефективне скло, склопакети, світлопрозорі енергозберігаючі конструкції, безпека скління, проектування, маркування, транспортування, експлуатація
