Основные данные стальных штырей (см. рис. 13 и 14, а, б, в, г)
#G0Марка | Размеры, мм | Масса, кг | |||||||||||
| ![]() | ![]() | ![]() | ![]() | ![]() | ![]() | ![]() | ![]() | ![]() | ![]() | ![]() | ![]() | |
Ш-11-35 | 11 | 12,5 | 12,5 | 24 | М12 | 30 | 80 | 8 | 3 | 25 | 35 | 17 | 0,14 |
Ш-11-120 | 11 | 12,5 | 12,5 | 36 | М12 | 30 | 80 | 8 | 3 | 40 | 120 | 17 | 0,24 |
Ш-14-35 | 14 | 16,0 | 16 | 30 | М16 | 35 | 100 | 8 | 3 | 25 | 35 | 22 | 0,27 |
Ш-14-120 | 14 | 16,0 | 16 | 48 | М16 | 35 | 100 | 8 | 3 | 40 | 120 | 22 | 0,47 |
Ш-16-40 | 16 | 18,0 | 18 | 30 | М16 | 35 | 120 | 10 | 3 | 30 | 40 | 24 | 0,36 |
Ш-16-125 | 16 | 18,0 | 18 | 48 | М16 | 35 | 120 | 10 | 3 | 40 | 125 | 24 | 0,56 |
Ш-20-1-55 | 20 | 20,7 | 23 | 37 | М20 | 45 | 175 | 10 | 4 | 40 | 55 | 27 | 0,74 |
Ш-20-1-100 | 20 | 20,7 | 23 | 37 | М20 | 45 | 175 | 10 | 4 | 40 | 100 | 27 | 0,85 |
Ш-20-1-125 | 20 | 20,7 | 23 | 60 | М20 | 45 | 175 | 10 | 4 | 40 | 125 | 27 | 1,05 |
Ш-20-1-160 | 20 | 20,7 | 23 | 60 | М20 | 45 | 175 | 10 | 4 | 40 | 160 | 27 | 1,13 |
Ш-20-1-180 | 20 | 20,7 | 23 | 60 | М20 | 45 | 175 | 10 | 4 | 40 | 180 | 27 | 1,18 |
Ш-20-2 55 | 20 | 20,7 | 24 | 37 | М20 | 45 | 195 | 10 | 4 | 40 | 55 | 27 | 0,82 |
Ш-20-2-100 | 20 | 20,7 | 24 | 37 | М20 | 45 | 195 | 10 | 4 | 40 | 100 | 27 | 0,93 |
Ш-20-2-125 | 20 | 20,7 | 24 | 60 | М20 | 45 | 195 | 10 | 4 | 40 | 125 | 27 | 1,13 |
Ш-20-2-160 | 20 | 20,7 | 24 | 60 | М20 | 45 | 195 | 10 | 4 | 40 | 160 | 27 | 1,22 |
Ш-20-2-180 | 20 | 20,7 | 24 | 60 | М20 | 45 | 195 | 10 | 4 | 40 | 180 | 27 | 1,27 |
Ш-22-55 | 22 | 27,6 | 36 | 48 | М22 | 76 | 175 | 12 | 4 | 40 | 55 | 41 | 1,27 |
Ш-22-80 | 22 | 27,6 | 36 | 48 | М22 | 76 | 175 | 12 | 4 | 40 | 80 | 41 | 1,34 |
Ш-22-100 | 22 | 27,6 | 36 | 48 | М22 | 76 | 175 | 12 | 4 | 40 | 100 | 41 | 1,40 |
Ш-22-125 | 22 | 27,6 | 36 | 65 | М22 | 76 | 175 | 12 | 4 | 40 | 125 | 41 | 1,62 |
Ш-22-200 | 22 | 27,6 | 36 | 65 | М22 | 76 | 175 | 12 | 4 | 40 | 200 | 41 | 1,84 |
Ш-24-55 | 24 | 29,2 | 38 | 48 | М24 | 72 | 195 | 12 | 4 | 40 | 55 | 41 | 1,56 |
Ш-24-80 | 24 | 29,2 | 38 | 48 | М24 | 72 | 195 | 12 | 4 | 40 | 80 | 41 | 1,65 |
Ш-24-100 | 24 | 29,2 | 38 | 48 | М24 | 72 | 195 | 12 | 4 | 40 | 100 | 41 | 1,72 |
Ш-24-125 | 24 | 29,2 | 38 | 70 | М24 | 72 | 195 | 12 | 4 | 40 | 125 | 41 | 2,00 |
Ш-24-200 | 24 | 29,2 | 38 | 70 | М24 | 72 | 195 | 12 | 4 | 40 | 200 | 41 | 2,27 |
ШУ-11-35 | 11 | 12,5 | 15 | 24 | М12 | 30 | 80 | 8 | 3 | 25 | 35 | 17 | 0,15 |
ШУ-11-120 | 11 | 12,5 | 15 | 36 | М12 | 30 | 80 | 8 | 3 | 40 | 120 | 17 | 0,25 |
ШУ-16-40 | 16 | 18,0 | 22 | 30 | М16 | 35 | 120 | 10 | 3 | 30 | 40 | 24 | 0,40 |
ШУ-16-125 | 16 | 18,0 | 22 | 48 | М16 | 35 | 120 | 10 | 3 | 40 | 125 | 24 | 0,60 |
ШУ-14-35 | 14 | 16,0 | 20 | 30 | М16 | 35 | 100 | 8 | 3 | 25 | 35 | 22 | 0,29 |
Ш-14-120 | 14 | 16,0 | 20 | 48 | М16 | 35 | 100 | 8 | 3 | 40 | 120 | 22 | 0,49 |
ШВ-22-1 | 22 | 25,3 | 25 | - | - | 45 | 130 | - | - | - | - | - | 3,05 |
ШВ-22-2 | 22 | 25,3 | 25 | - | - | 45 | 130 | - | - | - | - | - | 3,03 |
ШВ-22-3 | 22 | 25,3 | 29 | - | - | 45 | 150 | - | - | - | - | - | 3,38 |
ШВ-22-4 | 22 | 25,3 | 29 | - | - | 45 | 150 | - | - | - | - | - | 3,38 |
Примечание. Штыри типов Ш и ШУ комплектуются одной гайкой и одной шайбой.
Для крепления штыревых изоляторов непосредственно к стойкам деревянных опор применяют крюки: высоковольтные КВ (рис. 14, а) для ЛЭП на напряжение 6-10 кВ и низковольтные КН (рис. 14, б) для ЛЭП на напряжение 0,4 кВ. Характеристика крюков приведена в табл. 13.
![](images/11586-nomer-70ad0da7.png)

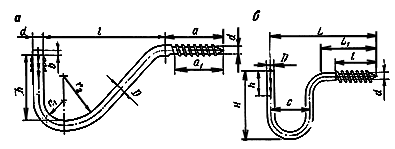

Рис. 14. Стальные крюки для крепления штыревых изоляторов
типов КВ (а) и КН (б)
Таблица 13
Характеристика стальных крюков
#G0Тип крюка | Размеры, мм | ||||||
| ![]() | ![]() | ![]() | ![]() | ![]() | ![]() | ![]() |
Для высоковольтных крюков КВ (см. рис. 14, а) | |||||||
КВ-22 | 22 | 17 | - | 140 | - | - | 250 |
КВ-25 | 25 | 20 | - | 220 | - | - | 300 |
Для низковольтных крюков (см. рис. 14, б) | |||||||
КН-16 | 16 | 16 | 110 | 60 | 350 | 240 | 120 |
КН-18 | 18 | 18 | 150 | 60 | 370 | 240 | 120 |
КН-20 | 20 | 20 | 150 | 60 | 370 | 240 | 120 |
Продолжение табл. 13
#G0Тип крюка | Размеры, мм | Масса, кг | |||||
| ![]() | ![]() | ![]() | ![]() | ![]() | ![]() | |
Для высоковольтных крюков КВ (см. рис. 14, а) | |||||||
КВ-22 | 120 | 100 | 9 | - | 45 | 95 | 1,4 |
КВ-25 | 120 | 100 | 16 | - | 80 | 155 | 2,0 |
Для низковольтных крюков (см. рис. 14, б) | |||||||
КН-16 | - | - | - | 60 | - | - | 0,8 |
КН-18 | - | - | - | 76 | - | - | 1,4 |
КН-20 | - | - | - | 76 | - | - | 1,7 |
Штыревые изоляторы крепят: на стальных штырях и крюках при помощи специальных полиэтиленовых колпачков (рис. 15, а, б), изготовляемых в соответствии с ГОСТ 18380-80. Характеристика колпачков приведена в табл. 14.
Таблица 14
