МІНІСТЕРСТВО ОСВІТИ І НАУКИ УКРАЇНИ


ЗАПОРІЗЬКИЙ ПРАВОБЕРЕЖНИЙ ПРОФЕСІЙНИЙ ЛІЦЕЙ


Методична розробка теми


„Електродинаміка”


«Електричне поле».

«Закони постійного струму».

«Електричний струм у різних середовищах»


Викладач фізики

Герасименко Т.Г.


м. Запоріжжя

2008 р.


Зміст


Передмова.

1 Вступ.

1.1. Що необхідно.

2. Блок «Електричне поле».

3. Приклади розв’язання задач.

4. Осмислення об’єктивних зв’язків.

5. Тестова форма тематичного контролю.

6. Яломин?

7. Блок «Електричний струм у різних середовищах»

8. Тематичні кросворди.

9. Конкурси:

9.1. Вибери правильну відповідь

9.2. Тест.

9.3. Стартуємо.

9.4. Літературний конкурс.

10. Електричне поле та захист від нього.

11. Виробництво електроенергії та екологія.


2

Передмова


Шановні колеги!

У цьому посібнику коротко викладено основний програмовий матеріал теми «Електродинаміка».Він дасть учням можливість отримати необхідний об’єм знань, а також акцентує увагу на основному, допоможе запам’ятати найголовніше. Пропонуються різноманітні форми контролю, цікаві тематичні конкурси.

Ким би не стали учні у майбутньому, розуміння фізичних процесів і явищ, певні технічні знання, вміння логічно мислити завжди знадобиться їм.


3

«Електродинаміка»

1.Знати:
  • суть понять «електричний заряд», «електричне поле», «електричний струм»;
  • зміст поняття «діелектрична проникність»;
  • суть поняття «електроємність»;
  • основні елементи електричного кола;
  • суть поняття «потужність електричного струму»;
  • формули знаходження електричних величин;
  • принцип дії подільника напруги;
  • приклади застосування електротехнічних пристроїв.

2.Розрізняти:
  • способи електризації тіл;
  • провідники й діелектрики;
  • ЕРС і напруга;
  • види електропровідності провідників;
  • види з’єднання провідників та конденсаторів;
  • вольт – амперні характеристики резистора і діода;
  • електровимірювальні прилади.

3.Ідентифікувати:
  • електростатичну індукцію;
  • роботу електричного поля й роботу електричного струму;
  • різницю потенціалів і напругу;
  • енергію електричного поля й енергію конденсатора.

4.Формулювати:
  • закон збереження електричного заряду;
  • закон Кулона;
  • принцип суперпозиції полів;
  • закон Ома для ділянки та повного кола;
  • закон з’єднання провідників;
  • закон електролізу;
  • закон Джоуля – Ленца.

5.Характеризувати:
  • властивості електричного заряду;
  • властивості електричного поля;
  • напруженість і потенціал електричного поля;
  • властивості ліній напруженості;
  • дію електричного струму;
  • електричний опір;
  • механізм електропровідності металів, електролітів, напівпровідників;
  • електроємність провідників.

6.Класифікувати:
  • типи електричних зарядів;
  • види електричних струмів;
  • носії електричного струму в різних середовищах;

7.Пояснювати:
  • електростатичну взаємодію;
  • принцип дії джерела струму;
  • принцип дії напівпровідникового діода.

8.Вміти:
  • схематично зображувати електричне поле за допомогою ліній напруженості;
  • будувати графіки залежності електричних величин (напруженості й потенціалу від відстані; сили струму від напруги);
  • розв’язувати якісні, графічні й кількісні задачі.


4





5


6



Приклади розв’язування задач

з тем: «Електричне поле», «Постійний струм»


Задача1.

На якій відстані потрібно розташувати два заряди q1=5 10-19Кл і q2=6 10-19Кл, щоб вони відштовхувалися один від одного із силою, що дорівнює 120мН?


Дано:

q1=5 10-19Кл

q2=6 10-19Кл

F=120мН

k=9 109(табл..)

r -?
СІ


=120 10-3Н
Розв’язування:

F= =>

r2=

r =

м==м

r ==15 10-3


Відповідь: r =15 10-3м



Задача2.

Різниця потенціалів на клемах розімкнутого джерела струму дорівнює 24В. До джерела під єднали зовнішнє коло, внаслідок чого різниця потенціалів стала 22В, а сила струму в колі 4А. Визначити внутрішній опір джерела струму, опір зовнішнього кола і повний опір.


Дано:

ε =24В,

U=22B,

I=4A.

r-? R-?

R+ r -?
ε =U+I r,

I= => U=IR => ε =IR + Ir

Ir =ε –U; =>r =;

R=;

[Ом] =


r =

R=

Відповідь: r=0,5 Ом; R=5,5 Ом;R+ r=6 Ом


8

Осмислення об’єктивних зв’язків.

Завдання 1


Прізвища учених



Одиниці вимірювання величин:

Шарль Кулон



сили струму

Джеймс Джоуль



електричного заряду

Андре Ампер



електричного опору

Георг Ом



роботи та енергії


Завдання 2
Закон Ома для ділянки кола




Q = I2Rt
Опір провідника
















R=.
Робота електричного струму



P =

Напруга
















U=
Закон Джоуля – Ленца



I=
Загальна напруга в колі при послідовному з’єднанні

















U = U1 + U2
Формула потужності




A = U I t
Загальний опір при паралельному з’єднанні



















Сила струму




R = R1+ R2
Загальна напруга в колі при паралельному з’єднанні

















U = U1 = U2
Загальний опір при послідовному з’єднанні



I =





Завдання 3

Вам потрібно відгадати ім’я французького фізика та військового інженера, який зробив значний внесок у розвиток будівельної механіки, вчення про тертя, в дослідження електричних і магнітних явищ. Використовуючи залежність закручення металевої нитки від прикладеної сили, вчений у 1784р. побудував дуже чутливі і точні крутильні терези, користуючись якими, через рік відкрив основний закон електростатики, названий його ім’ям. Номер завдання – це номер літери.

1
2
3
4
5
















№1***

Яка напруга між кінцями фехралевої дротини завдовжки 20м і площею поперечного перерізу 1,3мм2, якщо за 2хв через неї проходить заряд 60Кл? Питомий опір фехралю 1,3 ОМ мм2/м.

5В
10В
100В
220В

К
Ш
М
Ф

№2**

Яку завдовжки потрібно взяти сталеву дротину площею поперечного перерізу 1мм2, щоб при напрузі 20В сила струму в ній дорівнювала 100мА? Питомий опір сталі 0,1 Ом мм2/м.

200м
20м
2,5км
2км

О
У
Е
А

Тестова форма проведення тематичного контролю

з теми «Електричний струм»


Варіант 1.

1.Опір провідника – це величина, яка…

А)характеризує протидію електричному струму;

Б)залежить від сили струму;

В)пропорційна струму.

2.Робота з переміщення заряду 4Кл дорівнює 20Дж. Яка була напруга на кінцях провідника?

А)80В;

Б)0,2В;

В)5В.

3.Яким приладом вимірюють напругу?

А)ватметром;

Б)амперметром;

В)вольтметром.

4.Дві однакові лампочки, розраховані на 127В кожна, з’єднані послідовно і ввімкнені в мережу з напругою 127В. Під якою напругою перебуває кожна лампочка?

А)127В і 127В;

Б)63,5В і 63,5В;

В)127В і 0В.

5.Який опір має ніхромовий провідник завдовжки 150м з площею поперечного перерізу 1,5мм2?

А)1,1кОм;

Б)11 Ом;

В)110 Ом.

6.Яким резистором можна замінити два резистори з опорами по 20 Ом кожний, якщо вони з’єднані паралельно?

А)40 Ом;

Б)10 Ом;

В)20 Ом.

7.Яка електрична величина при послідовному з’єднанні є сталою для всіх споживачів?

А)опір;

Б)напруга;

В)сила струму.

8.На цоколі лампочки написано «3,5В; 0,28А». Яку потужність споживає лампочка?

А)0,98Вт;

Б)12,5Вт;

В)9,8Вт.

9.Визначте роботу струму силою 5А при напрузі 220В за 5хв.

А)330кДж;

Б)3МДж;

В)5500Дж.

10.Основна одиниця роботи в системі СІ…

А)Дж;

Б)Вт;

В)кВт год.

11.З чого виготовляють спіралі у лампах розжарювання?

А)міді;

Б)свинцю;

В)вольфраму.

12.Яка з формул виражає залежність опору провідника від його параметрів?

А)R=ριS; Б) R=; В) R=.


10

Варіант 2

1.Електричний струм – це…

А)потік електронів;

Б)напрямлений рух заряджених частинок або тіл;

В)будь – який рух зарядів.

2.За 65с через поперечний переріз провідника перемістилося 975Кл електрики. Яка сила струму в провіднику?

А)3А;

Б)5А;

В)15А.

3.Яким приладом вимірюють силу струму?

А)ватметром;

Б)амперметром;

В)вольтметром.

4.Дві однакові лампочки, розраховані на 127В кожна, з’єднані паралельно і ввімкнені в мережу з напругою 127В. Під якою напругою перебуває кожна лампочка?

А)127В і 127В;

Б)63,5В і 63,5В;

В)127В і 0В.

5.У коло ввімкнули батарейку з ЕРС 4,5В і лампочку, на якій написано 1,%А. Чому дорівнює опір лампочки?

А)1,5 Ом;

Б)3 Ом;

В)4,5 Ом.

6.Яким резистором можна замінити два резистори з опороми по 20 Ом кожний, якщо вони з’єднані послідовно?

А)40 Ом;

Б)10 Ом;

В)20 Ом.

7.Яка електрична величина при паралельному з’єднанні є сталою для всіх споживачів?

А)опір;

Б)напруга;

В)сила струму.

8.На балоні лампочки розжарювання написано «220В; 60Вт». Знайдіть її опір.

А)807 Ом;

Б)780 Ом;

В)16,4 Ом.

9.Визначте роботу струму силою 0,9А при напрузі 220В за 10хв.

А)119Дж;

Б)119кДж;

В)1190Дж.

10.Основна одиниця потужності в системі СІ…

А)Дж;

Б)Вт;

В)кВт год.

11.Спіраль електричної лампочки нагрівається сильніше ніж підвідні провідники, тому, що…

А)через неї проходить більша сила струму;

Б)у неї більший опір;

В)у неї менший опір.

12.Яка з формул відображає закон Ома?

А)I=UR; Б)I=; В)I=.


11


Контрольна робота

з теми «Постійний струм»

Варіант 1

Задача 1.Визначити швидкість дрейфу електрона в мідному провіднику, якщо в ньому йде струм силою 5А. Площа поперечного перерізу провідника 20мм2, число електронів в одиниці об’єму дорівнює 9 1028м-3. За який час електрон переміститься в провіднику на 1см?

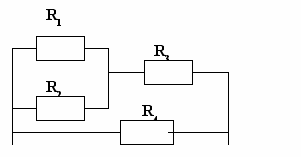

Задача 2.Визначити загальний опір ділянки кола (див.мал.), якщо R1=R2=R3=R4=10 Ом.



Задача 3.Опір вольфрамового волоска за температури 20 оС дорівнює 20 Ом, а за температури 3000 оС – 250 Ом. Визначити α.

Задача 4.Визначити силу струму при короткому замиканні джерела струму з ЕРС 12В, якщо при замиканні його на зовнішній опір в 4 Ом сила струму в колі дорівнює 2А.

Варіант 2

Задача 1.В електричному чайнику за 8 хв нагрівається 2,5л води від 20 оС до кипіння. Визначити опір нагрівального елемента, якщо напруга в мережі становить 220 В, а ККД чайника – 85%.

Задача 2.Чотири акумулятори з ЕРС 20В і внутрішнім опором 1,» ОМ кожний з’єднали паралельно однойменними полісами. Яким має бути опір зовнішньої ділянки кола, щоб сила струму дорівнювала 2А?

Задача 3.Дві лампи, опір яких дорівнює 200 Ом і 300 Ом, увімкнені в коло паралельно. Яка з ламп споживає більшу потужність і в скільки разів?

З
R1
адача 4.Визначити загальний опір ділянки кола (див.мал), якщо R1=16 Ом, R2=10 Ом, R3=26 Ом, R4=48 Ом.


R4

R2

R3



Варіант 3.

Задача 1.На скільки градусів треба підвищити температуру мідного провідника, взятого за температури 0 оС, щоб його опір збільшився втричі? (α.=0,0033 град-1.

З
R1
адача 2.Визначити силу струму в кожному резисторі (див.мал.), якщо R1=R2=… =R6=60 Ом, а загальна напруга ділянки 220В.


А

В

R4


R2

R6


R5


R3

Задача 3.ЕРС джерела струму дорівнює 220В, а його внутрішній опір -1,5 Ом. Визначити опір резистора, який треба приєднати до цього джерела, щоб сила струму дорівнювала 4А.

Задача 4.Лампа, яка розрахована на напругу 127В, споживає потужність 100Вт. Якого опору резистор треба ввімкнути послідовною з лампою, щоб вона споживала ту саму потужність за напруги 220В?

12




БЛИСКАВКА – це короткочасний електричний струм. Причина її утворення полягає в електризації грозових хмар або хмари і поверхні Землі. Все це відбувається внаслідок дії енергії сонячного випромінювання. Земля прогрівається нерівномірно, це викликає виникнення сильних висхідних потоків нагрітого повітря, що і є причиною утворення грозових хмар.

Канал блискавки, через який проходить струм, дуже розігрівається і світиться, Температура зростає до десятків тисяч градусів, а тиск повітря – до десятків сотень мегапаскаль. Потім повітря розширюється, відбувається вибух – ми чуємо грім.


13

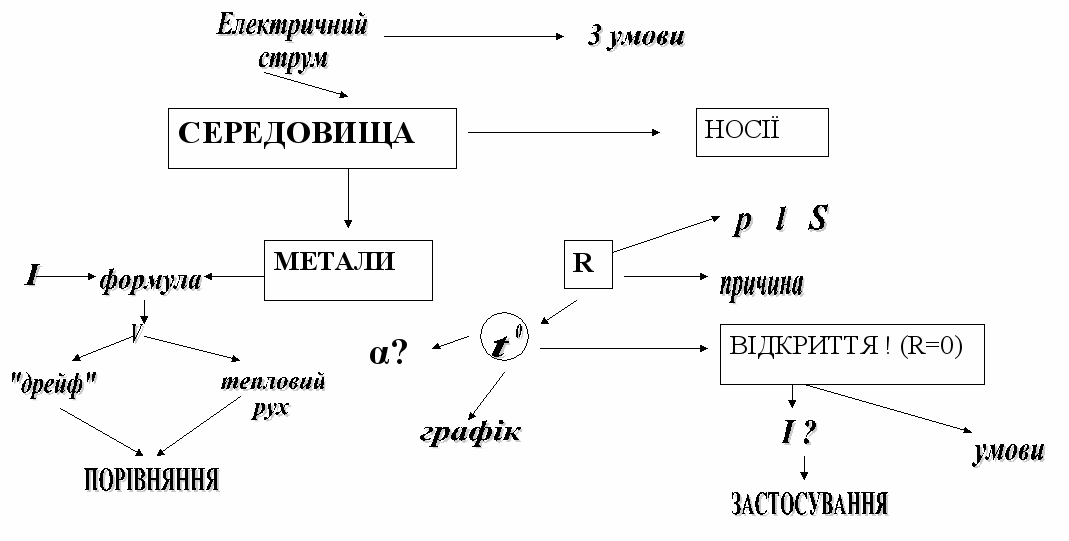

Метали.

Вакуум.

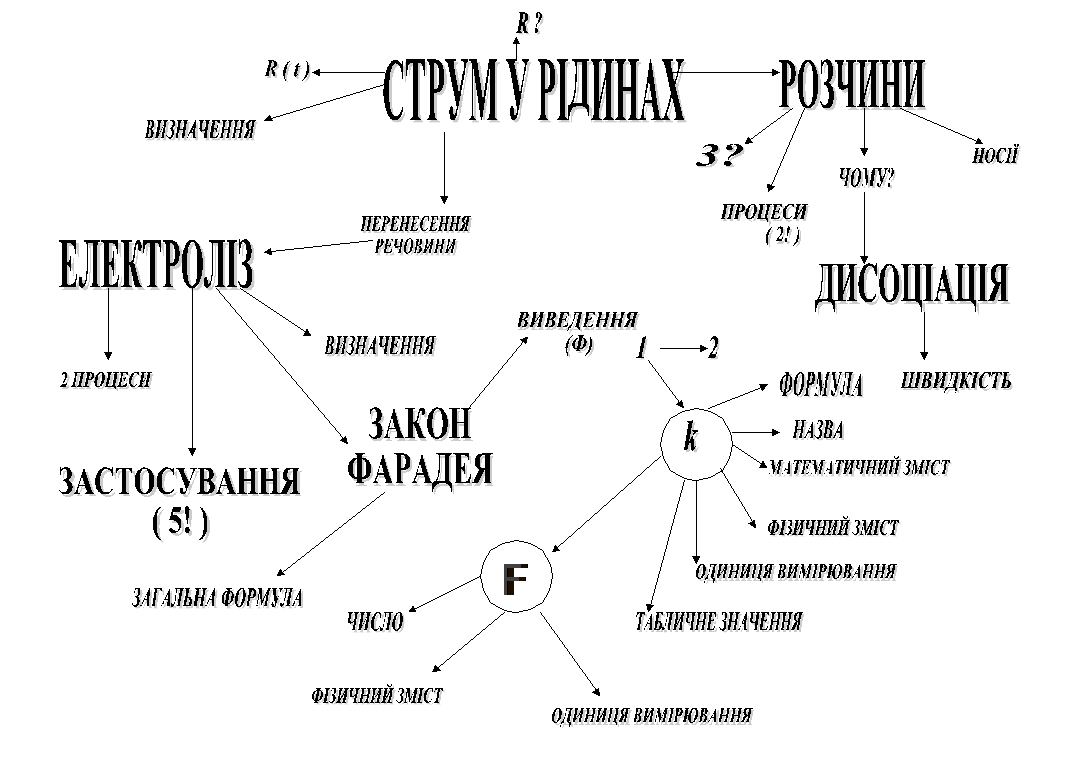

Струм у рідинах.

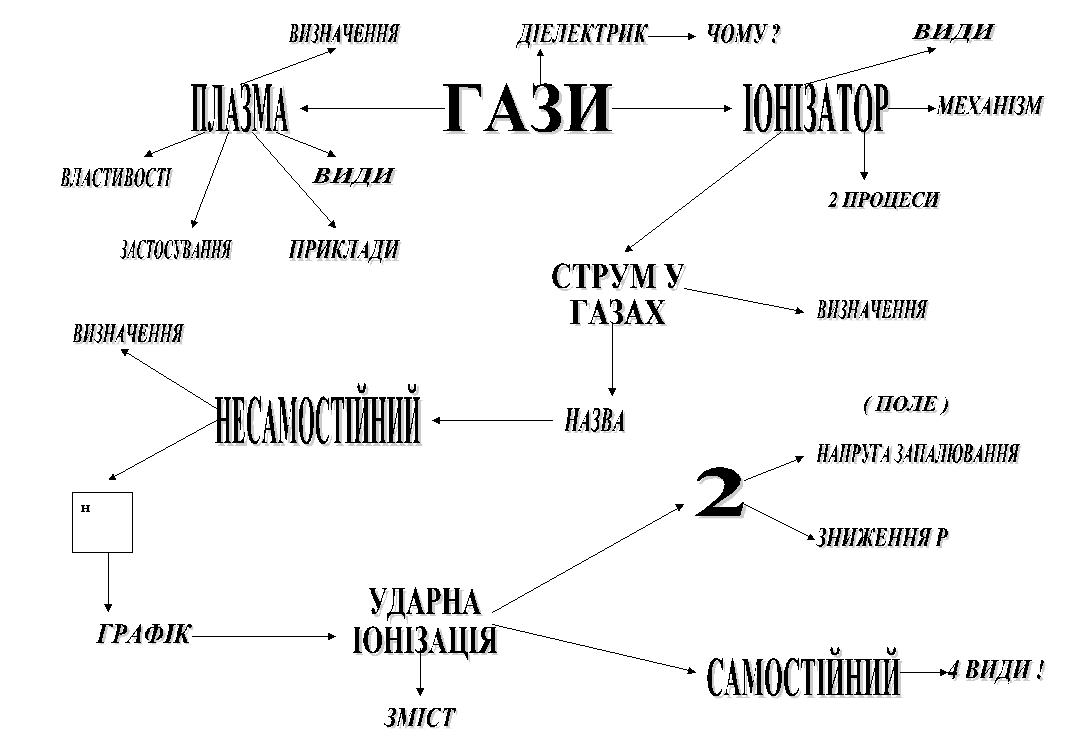

Гази.


14




Треба знати

Поняття:
Поняття:
Величини:


1)електричний струм;
7)питомий опір;
R; t; α; ρ; l; S; Q

2)три умови існування струму;
8)α (термічний коефіцієнт опору);



3)середовища – носії струму;
9)надпровідність;
Формули:

4)метали;
10)критична температура;



5)струм у металах;
11)тепловий рух;
R= Ro( 1 + αt )

6)опір;
12) «дрейф
ρ = ρ o( 1 + αt )

15



16





18

19

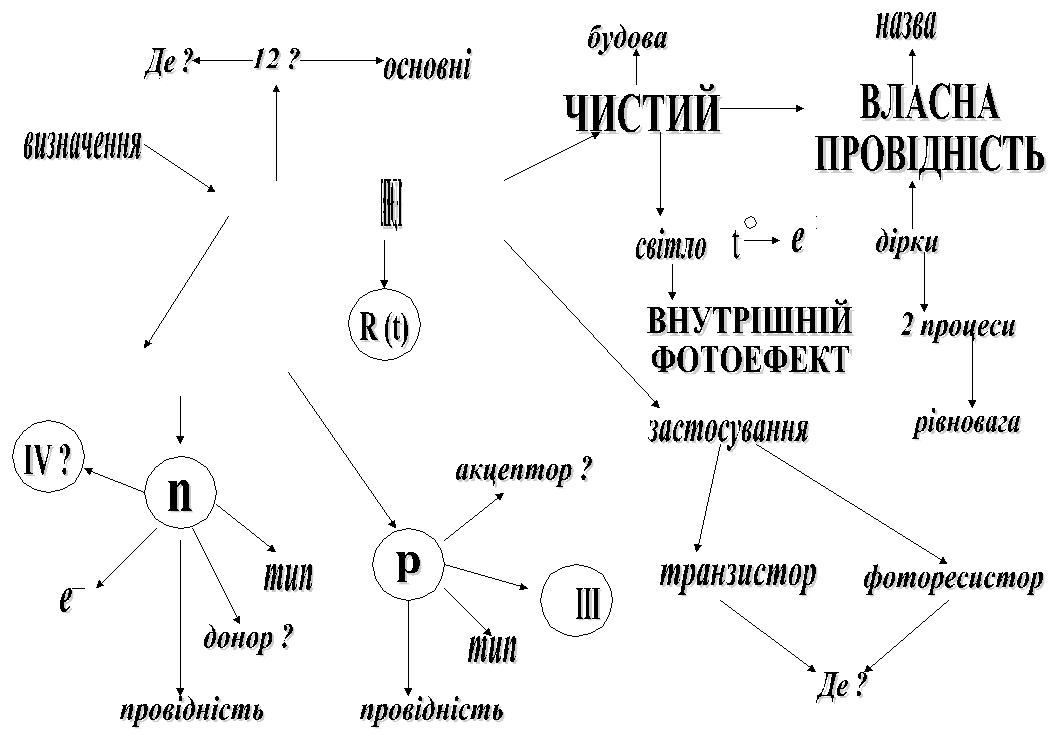

Електричний струм у вакуумі та напівпровідниках
