ПРОГРАММА МЕХАНИЧЕСКОГО И ЭЛЕКТРИЧЕСКОГО РАСЧЕТОВ ВОЗДУШНЫХ ЛИНИЙ ЭЛЕКТРОПЕРЕДАЧ

Функциональное назначение программы
Программа предназначена предназначена для проектирования воздушных линий электропередачи с самонесущими изолированными и защищенными проводами (ВЛИ).
Исходные данные программы:
- схема электрической сети,
- данные о количестве и типе опор и трансформаторных подстанций,
- данные о типах проводов,
- данные о нагрузках потребителей,
- данные о климатических условиях.
Программа выполняет следующие расчеты:
- Расчет напряжений, стрел провеса и усилия тяжения проводов при различных температурах и климатических условиях;
- Расчет гололедных и ветровых нагрузок;
- Расчет моментов, действующих на опоры;
- Расчет токов и напряжений на участках ВЛИ и на вводах потребителей;
- Расчет токов короткого замыкания;
- Формирование спецификации ВЛИ.
Используемые технические средства
Описание интерфейса и используемые экранные формы
Основное окно

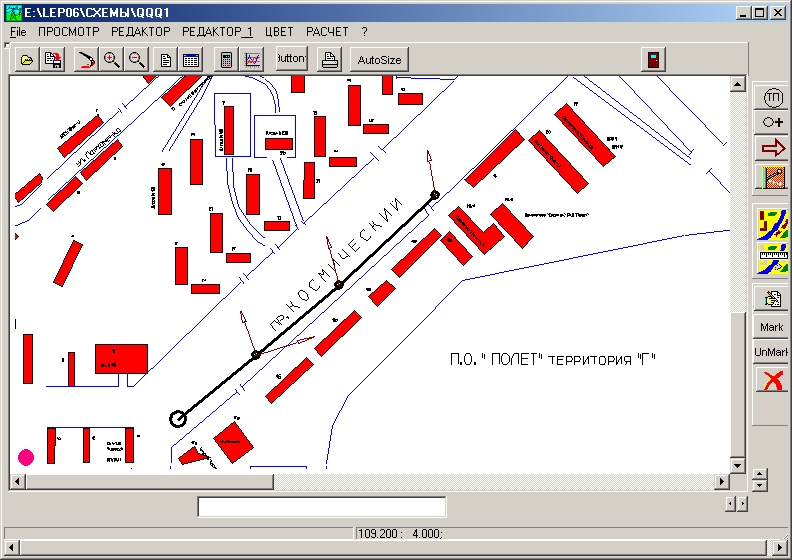

На рис. представлено основное окно программы.

Формирование схемы
Для загрузки топоосновы – щелкнуть кнопку

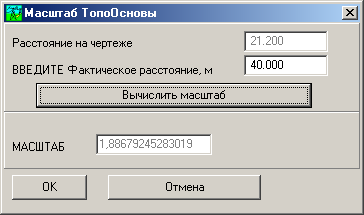

Для выбора масштаба топоосновы – щелкнуть кнопку



После загрузки топоосновы и определения масштаба следует ввести схему ВЛИ для чего выполнит следующие действия:
Выбрать команду -

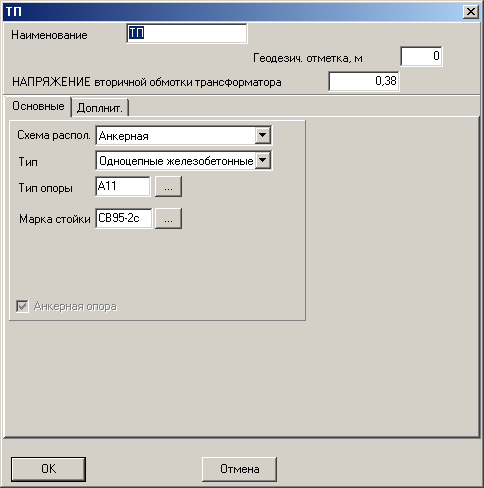

Указать на карте положение трансформаторной подстанции и заполнить диалоговую форму ТП

Добавить необходимое число опор (команда

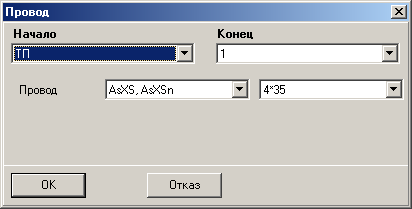

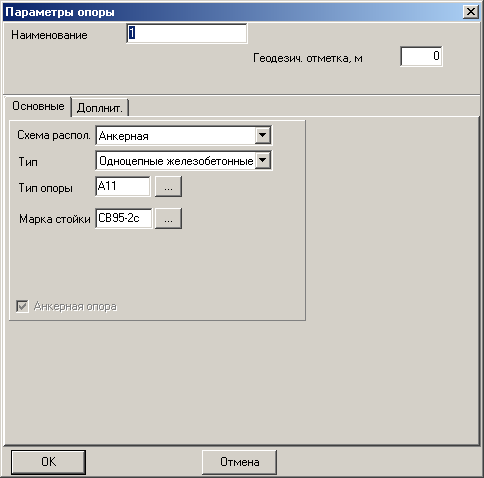

Для редактирования параметров опор и проводов – щелкнуть

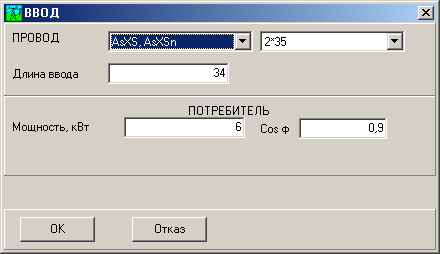

Ввод потребителя выполняется выбором кнопки


Ввод потребителя можно отключить при помощи кнопки

Программа позволяет удалять ранее введенные элементы.
РАСЧЕТЫ.
Для выполнения расчетов нажать на кнопку

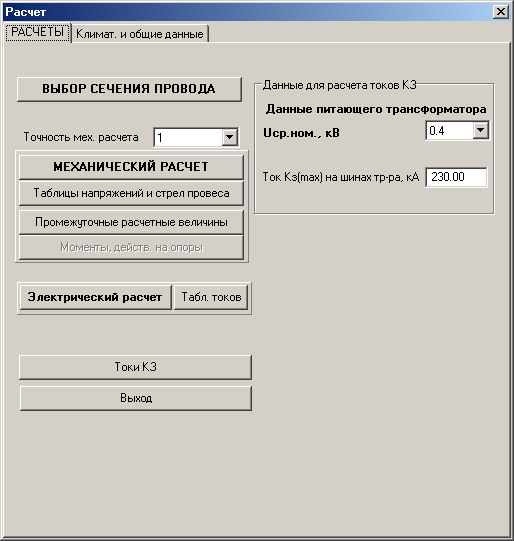

После чего появится диалоговая форма расчета см. рис. 1


Рис.1. Диалоговая форма расчетов.
ВЫБОР СЕЧЕНИЯ ПРОВОДА.
Если провод для линии не выбран следует рассчитать сечение провода, для чего нажать на кнопку

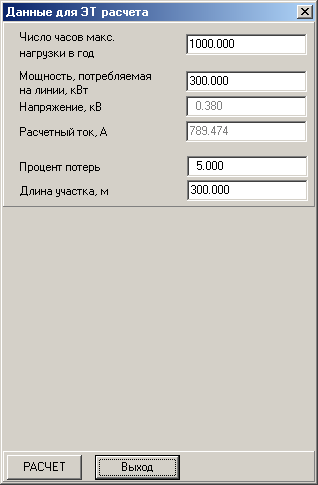

Рис. 2. Диалоговая форма электротехнического расчета.
В соответствующие поля нужно ввести данные для электротехнического расчета и нажать кнопку

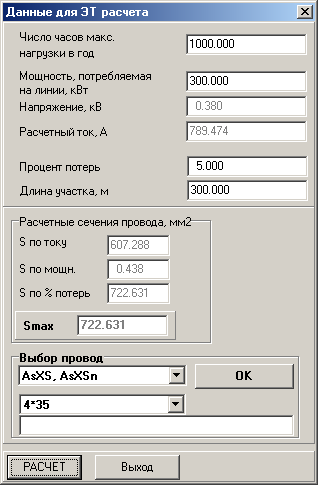

После чего нижняя часть формы электротехнического расчета заполняется результатами расчета (Рис. 3).

Рис. 3.
Расчет дает минимально необходимые площади сечения провода для:
- расчетного тока(Sпо току),
- расчетной мощности потребляемой на линии (S по мощн.)
- процента потерь (S по % потерь),
- Smax – это площадь сечения максимальная из 3-х вышеперечисленных.
Получив значение Smax необходимо выбрать марку провода в меню

После чего выбрать в меню типоразмер провода , сечение выбранного провода должно быть не меньше Smax

После чего нажать кнопку

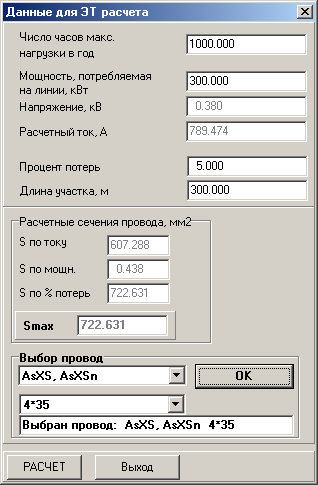

Окончательный вид диалоговой формы после расчета и выбора провода имеет вид представленный на Рис. 4.

Рис. 4. Окончательный вид диалоговой формы электротехнического расчета.
Для выхода из диалоговой формы электротехнического расчета нажать кнопку

МЕХАНИЧЕСКИЙ РАСЧЕТ ЛИНИИ ЭЛЕКТРОПЕРЕДАЧ.
- Перед выполнением механического расчета должен быть выполнен выбор провода исходя из электротехнического расчета (см. выше).

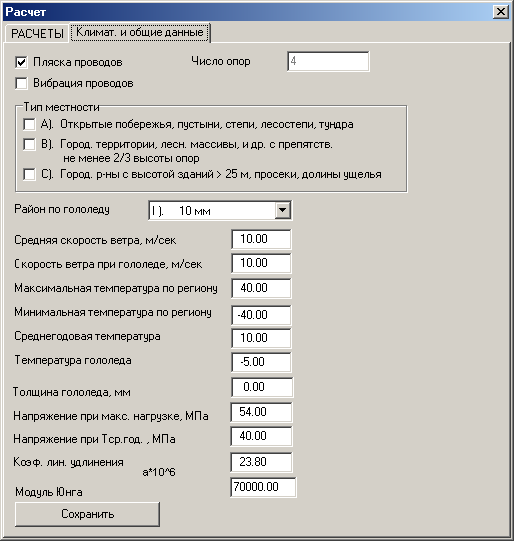

- Ввести все необходимые данные для механического расчета (см. Рис. 1).
- Нажать на кнопку
.

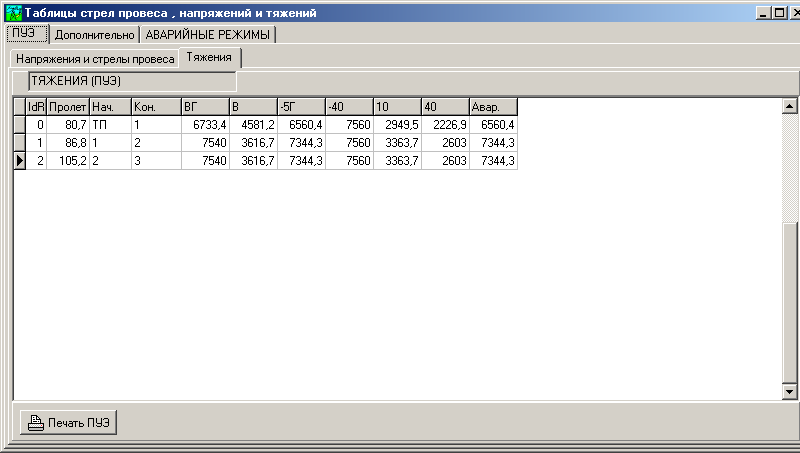

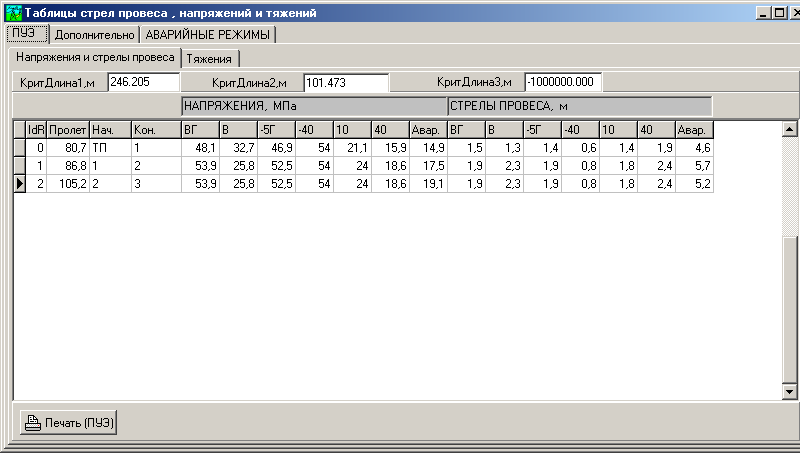

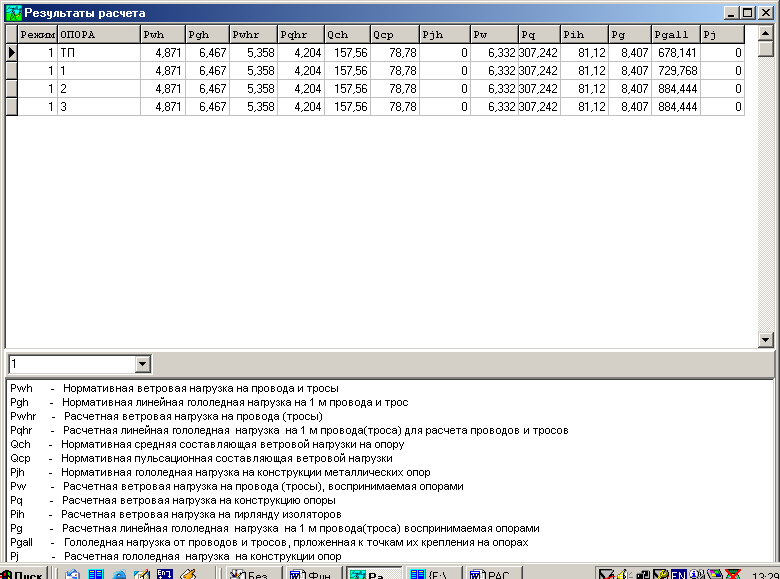

Для просмотра результатов расчета:
- нажать кнопку

- нажать кнопку


ЭЛЕКТРИЧЕСКИЙ РАСЧЕТ
Электрический расчет заключается в расчете токов и напряжений на участках и вводах и вызывается кнопкой
.

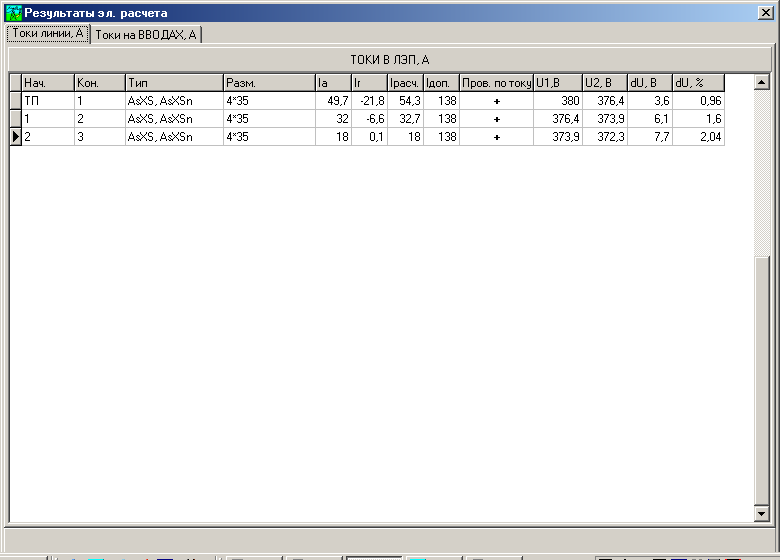

Результаты расчета выводятся в диалоговую форму

РАСЧЕТ ТОКОВ КОРОТКОГО ЗАМЫКАНИЯ.
Ввести необходимые данные для расчета токов короткого замыкания (см. Рис.1)

Нажать на кнопку

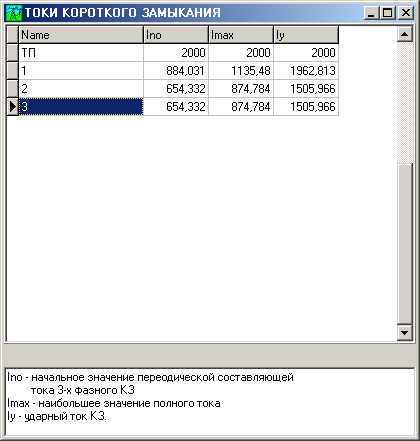

Результаты расчета будут представлены в таблице
