СХЕМА ЛОКАЛЬНОЙ СЕТИ ETHERNET ЗДАНИЯ


Построение и моделирование в среде NetCracker 4.0


Цель работы:


Согласно заданию курсовой работы выполнить построение и моделирование работы сети Ethernet здания в среде моделирования NetCracker 4.0


Ход работы:


1. Изначально, в среде NetCracker был создан рабочий проект необходимой структуры – 2х этажное здание с 11 комнатами на каждом этаже и 1 телекоммуникационным шкафом на каждом этаже.

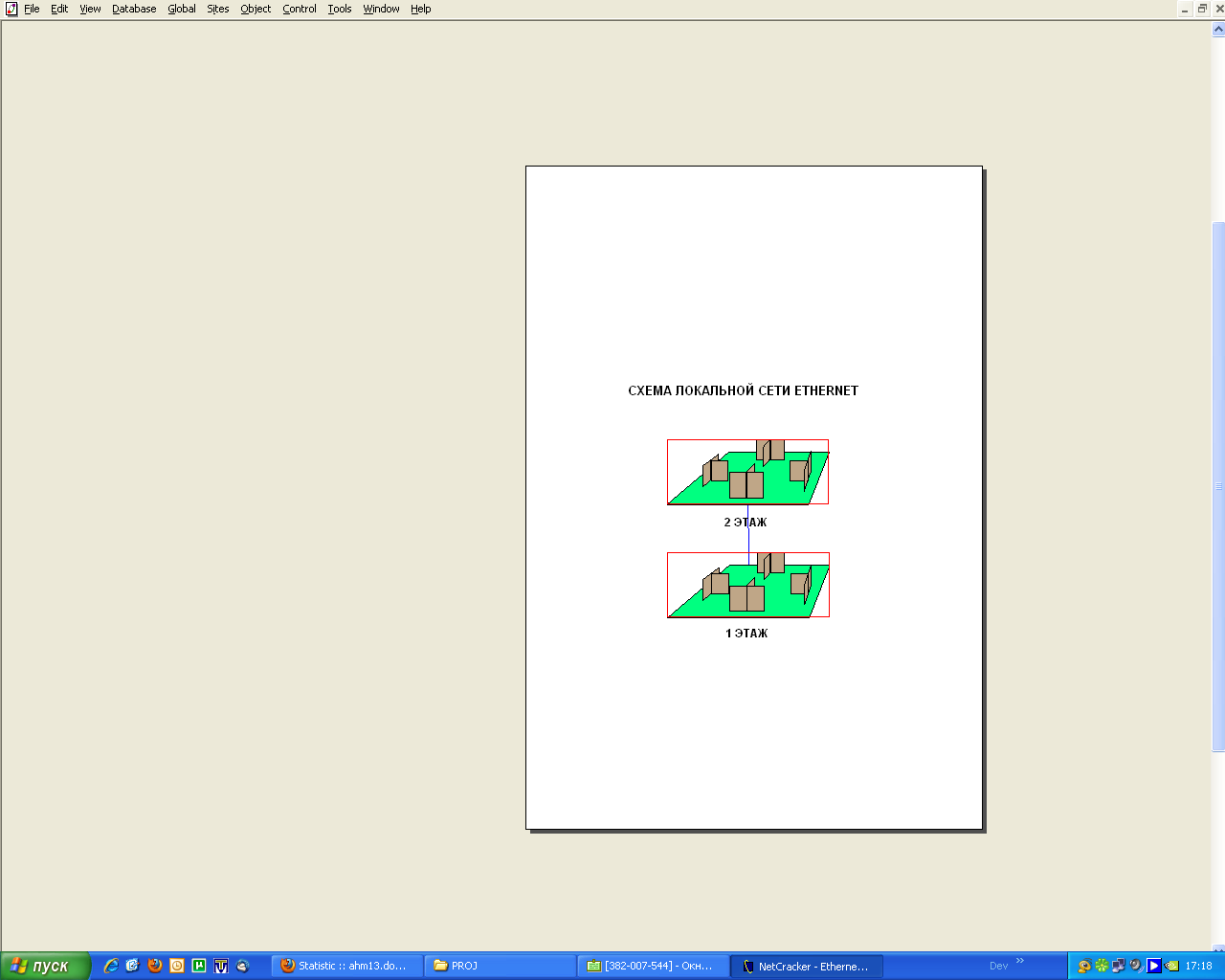

ОБЩИЙ ВИД 2-Х ЭТАЖНОГО ЗДАНИЯ




ТИПОВЫЕ КОМНАТЫ НА ЭТАЖАХ ЗДАНИЯ

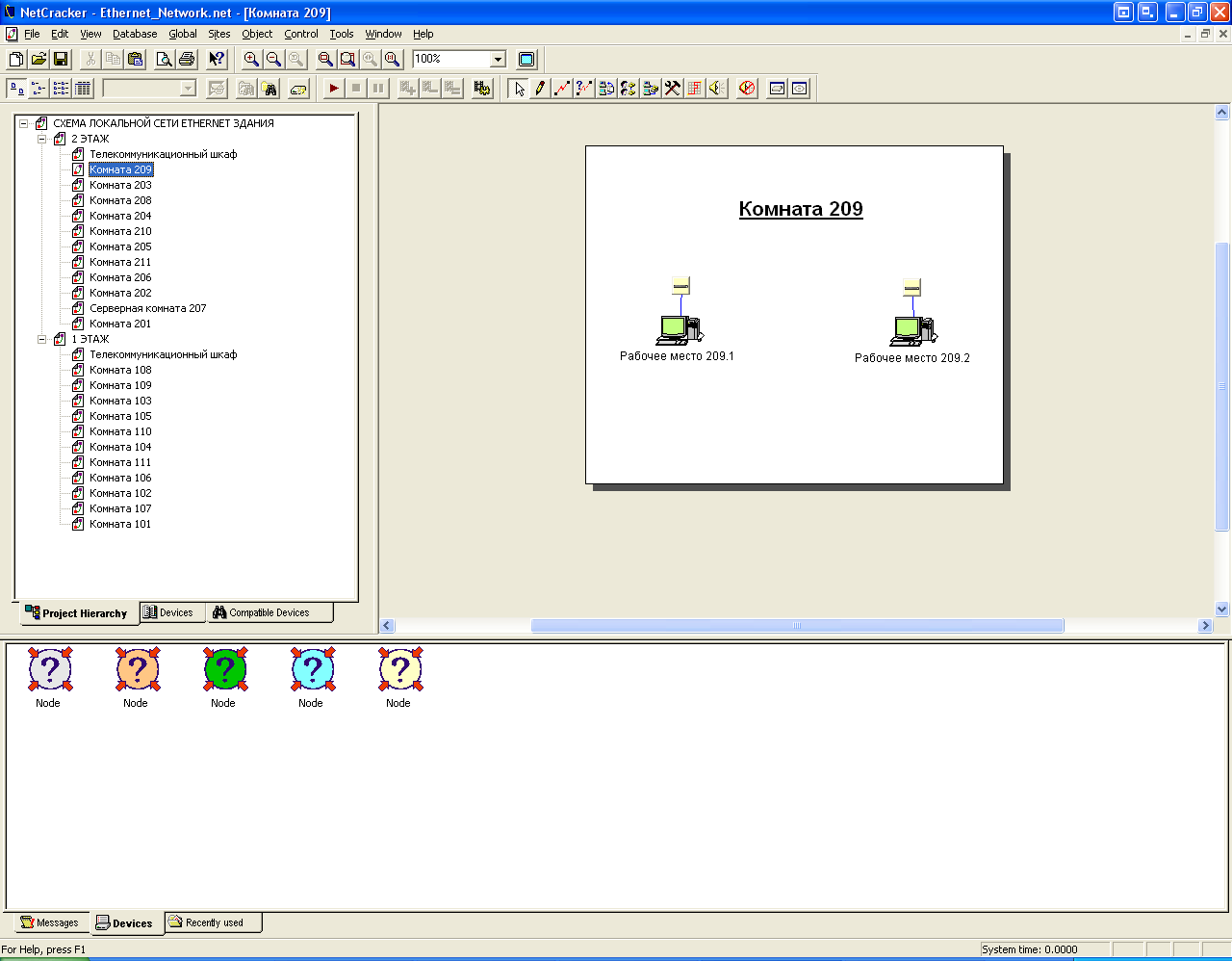

ТИПОВАЯ КОМНАТА НА 2 РАБОЧИХ МЕСТА

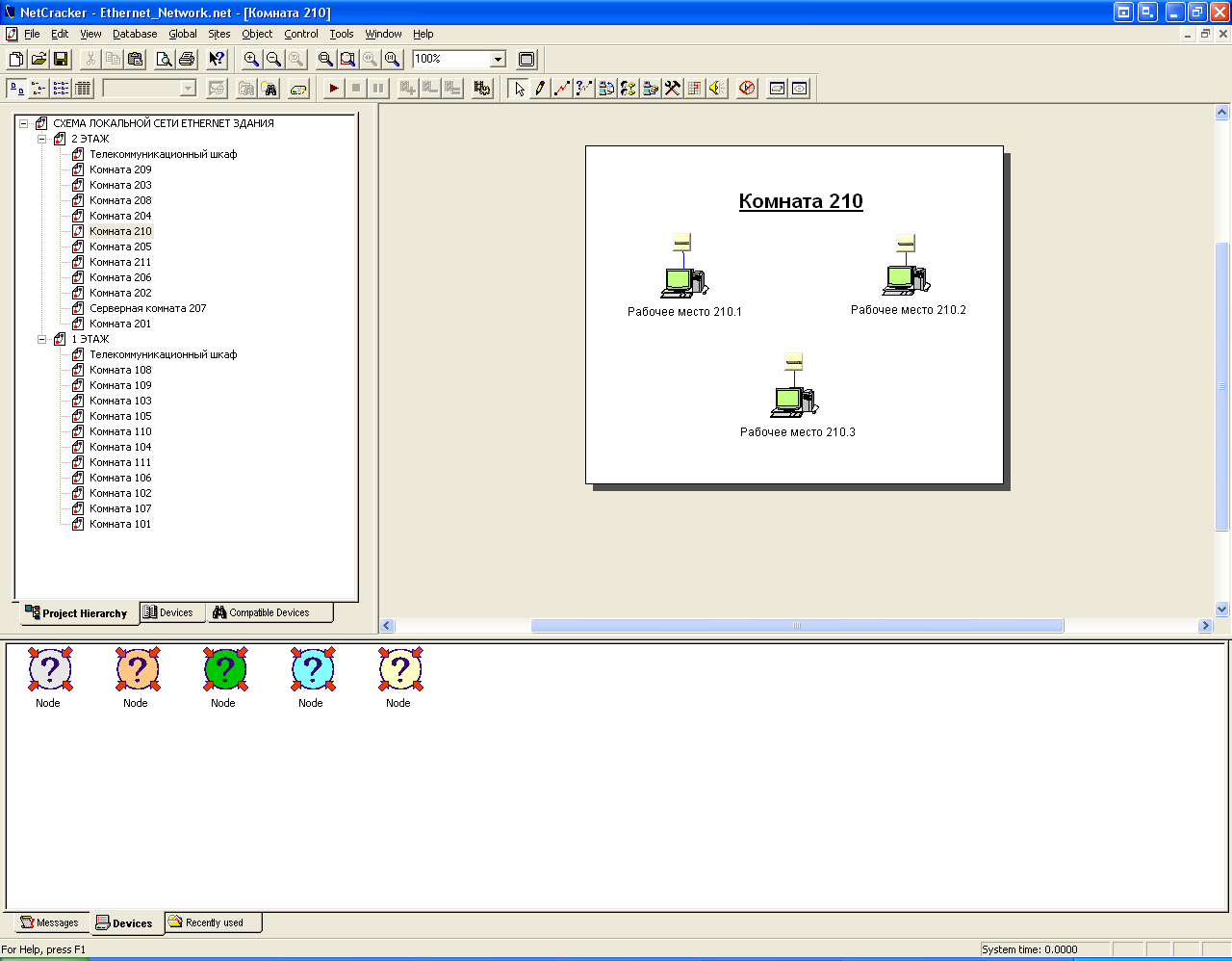

ТИПОВАЯ КОМНАТА НА 3 РАБОЧИХ МЕСТА

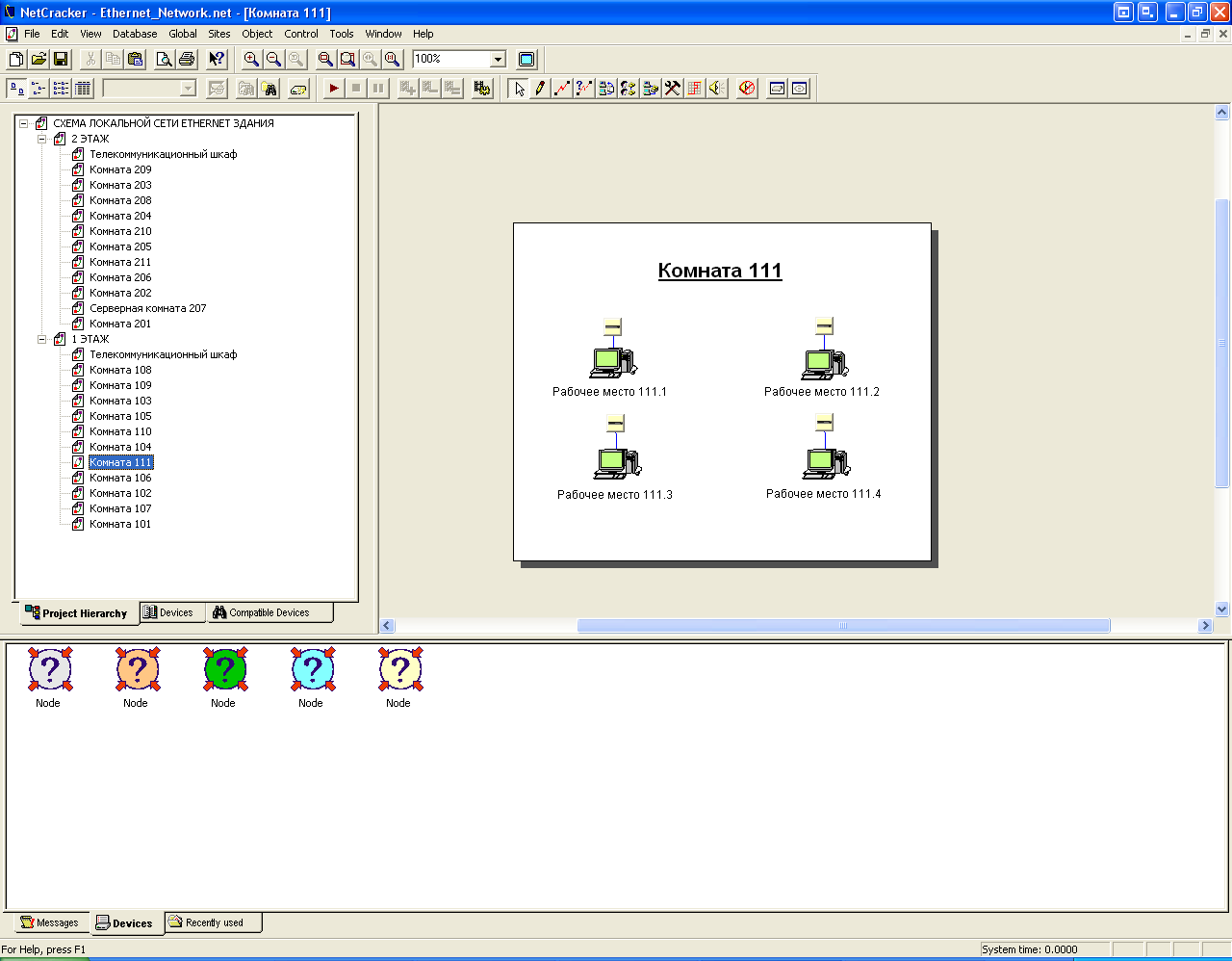

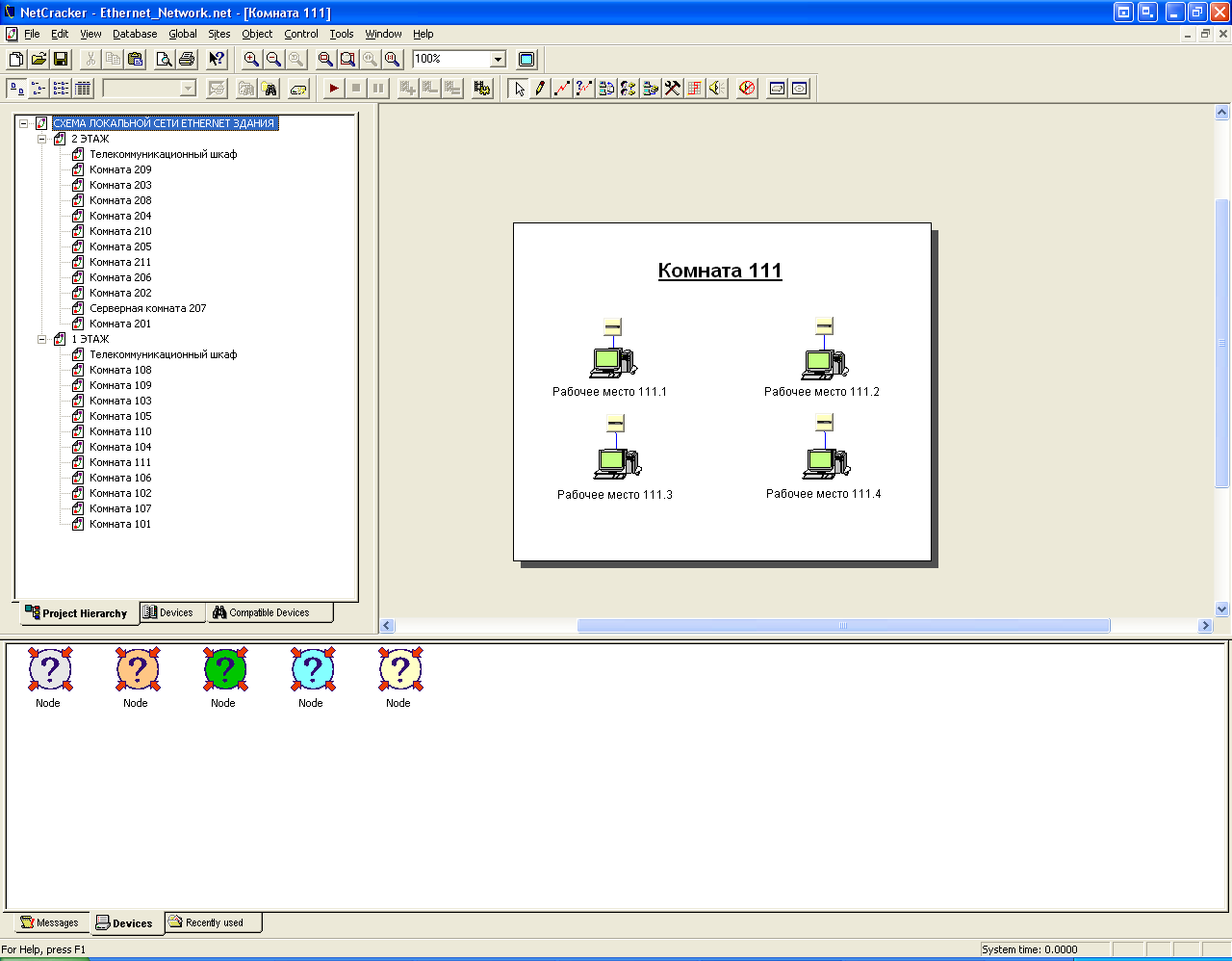

ТИПОВАЯ КОМНАТА НА 4 РАБОЧИХ МЕСТА

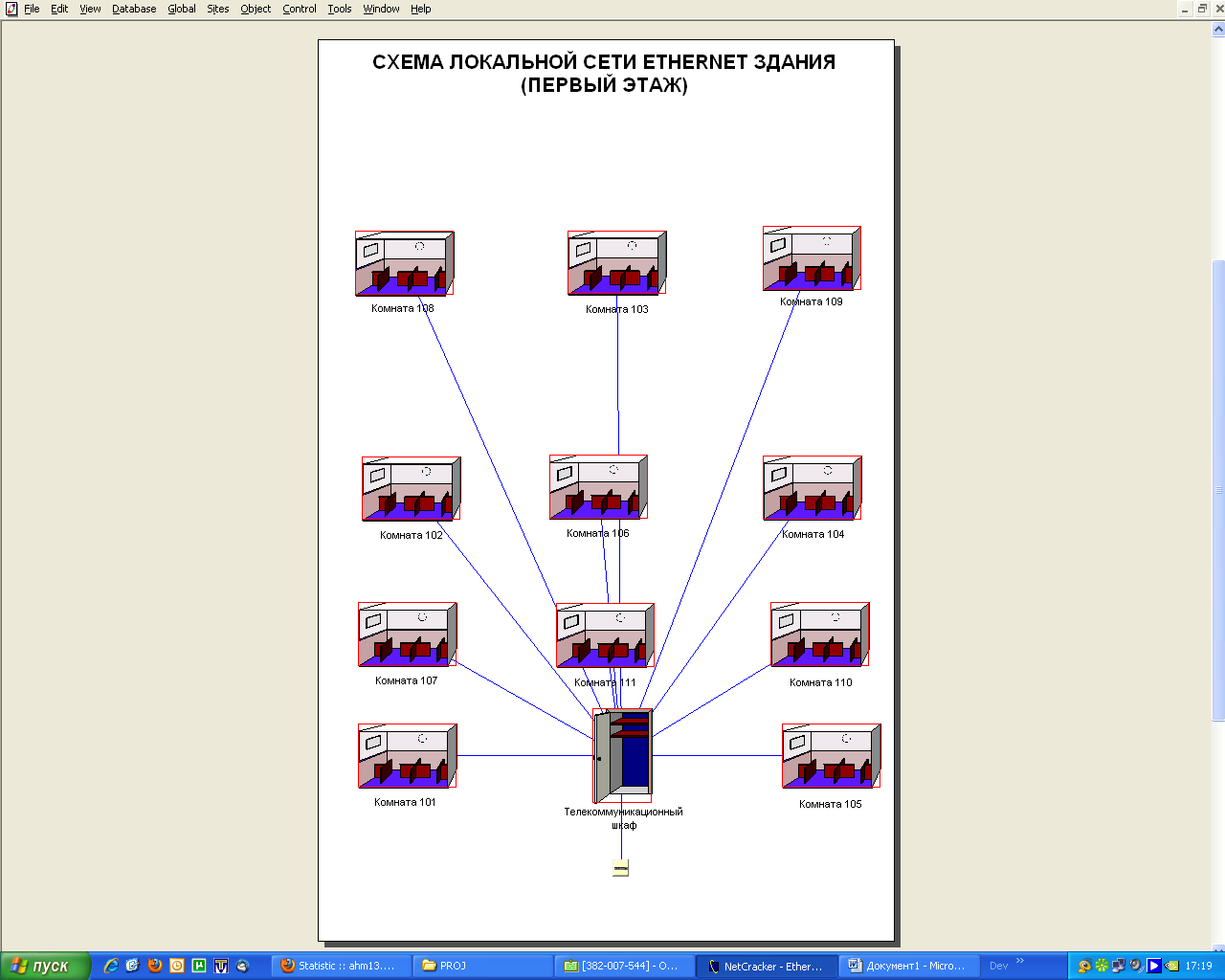

ОБЩИЙ ВИД СЕТИ ETHERNET 1 ЭТАЖА ЗДАНИЯ

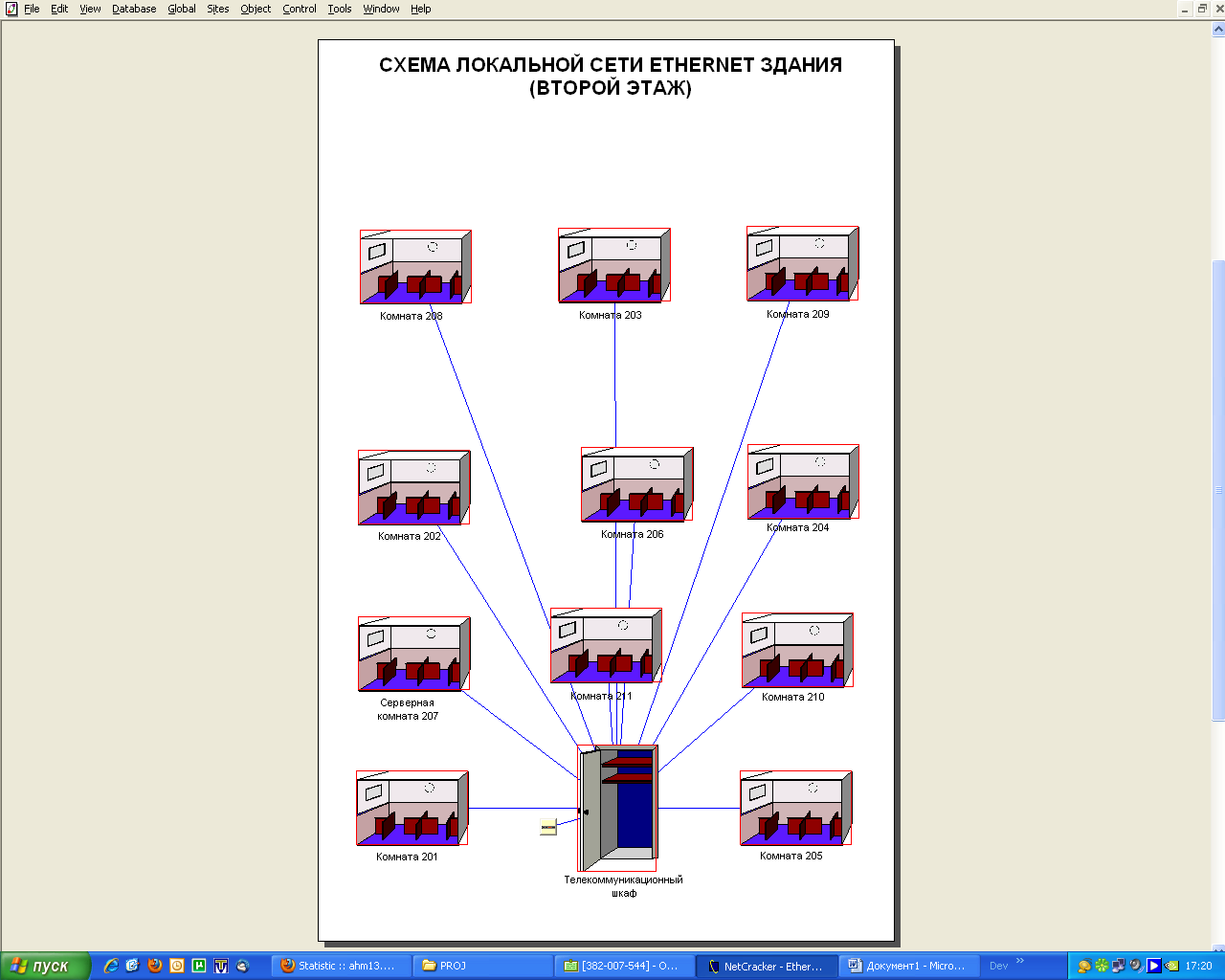

ОБЩИЙ ВИД СЕТИ ETHERNET 2 ЭТАЖА ЗДАНИЯ

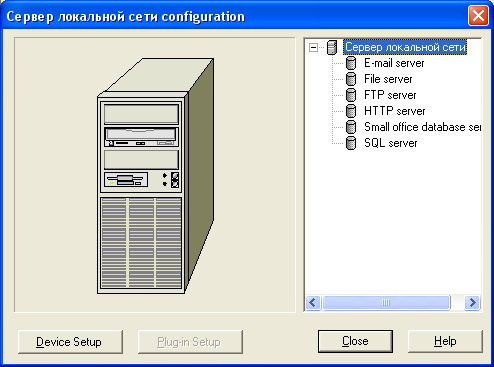

2. Серверу, установленному в серверной комнате были назначены роли для проведения последующего моделирования.

• Сервер электронной почты

• Файловый сервер

• FTP сервер

• Веб сервер

• Cервер баз данных

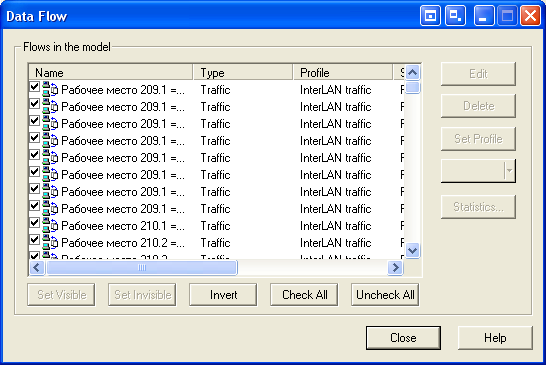

3. Между рабочими станциями были организованы потоки данных Peer-To-Peer (Точка-Точка) для моделирования взаимодействия в сети

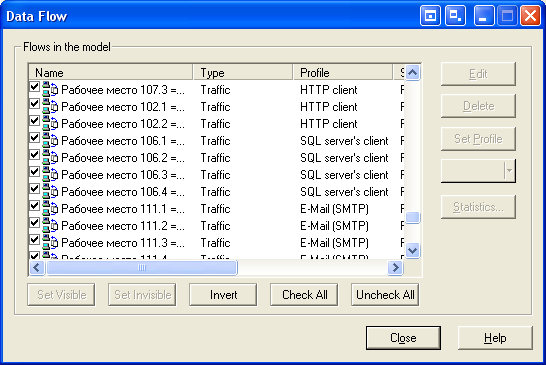

4. От рабочих станций к серверу в произвольном порядке были организованы потоки данных разного типа (отправка электронной почты, получение электронной почты, файловый обмен, доступ к веб-сайтам и базе данных и т.д.)

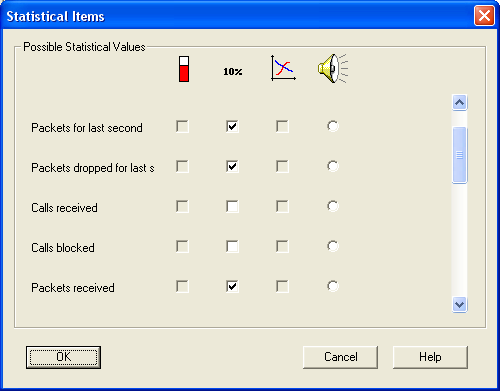

5. Для сервера и стека коммутаторов были назначены статистические параметры, которые необходимо замерять при моделировании.





6. Было запущено моделирование взаимодействия в Ethernet сети и получены результаты, показанные далее на рисунках.

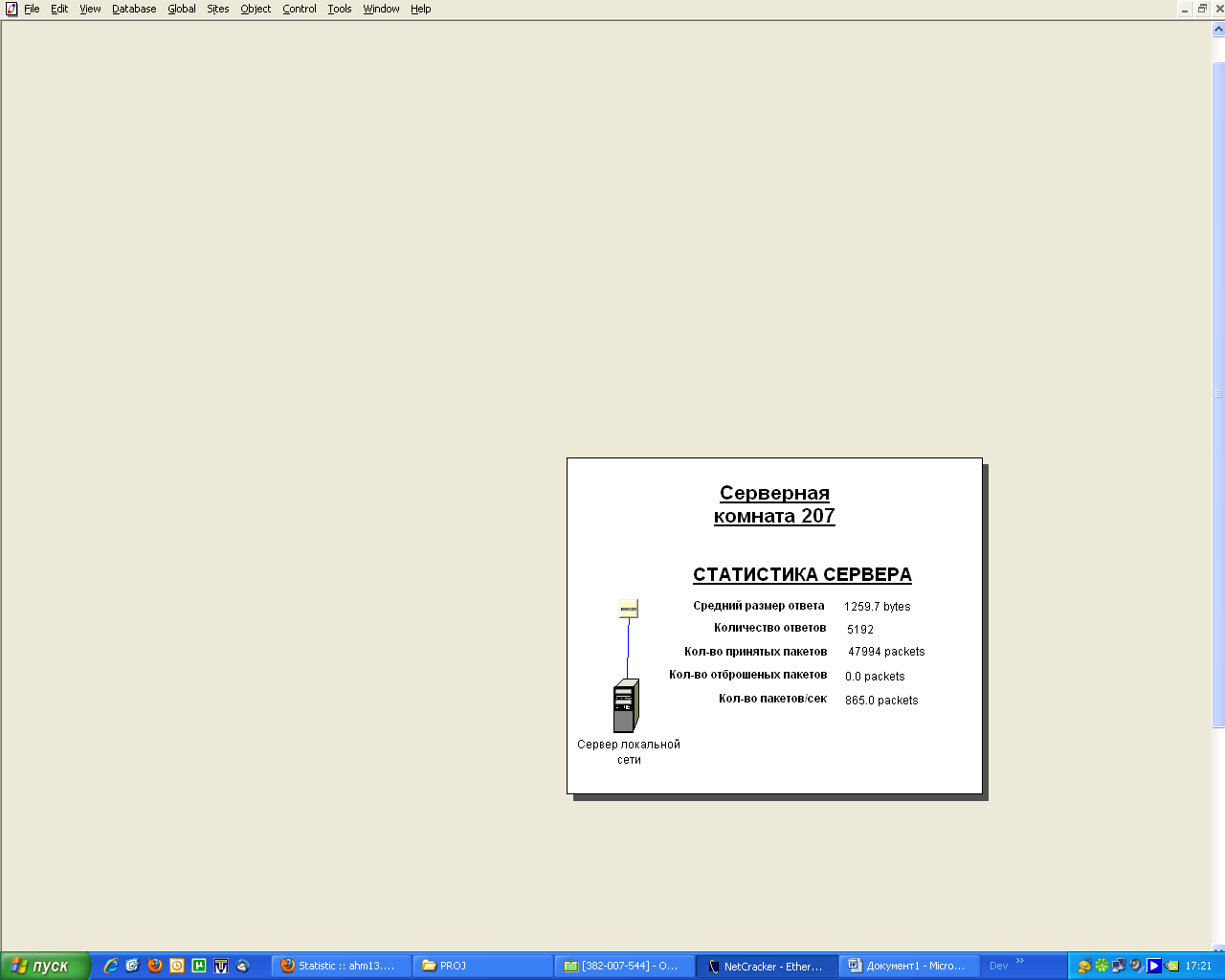

СТАТИСТИКА СЕРВЕРА (РЕЗУЛЬТАТЫ МОДЕЛИРОВАНИЯ)





Результаты моделирования показывают, что средний размер ответа (пакета) в данной сети при данном взаимодействии (типичном для офисных сетей) составил порядка 1260 байт, что крайне эффективно для Ethernet сетей, где этот параметр (MTU) имеет максимальное значение 1500 байт.

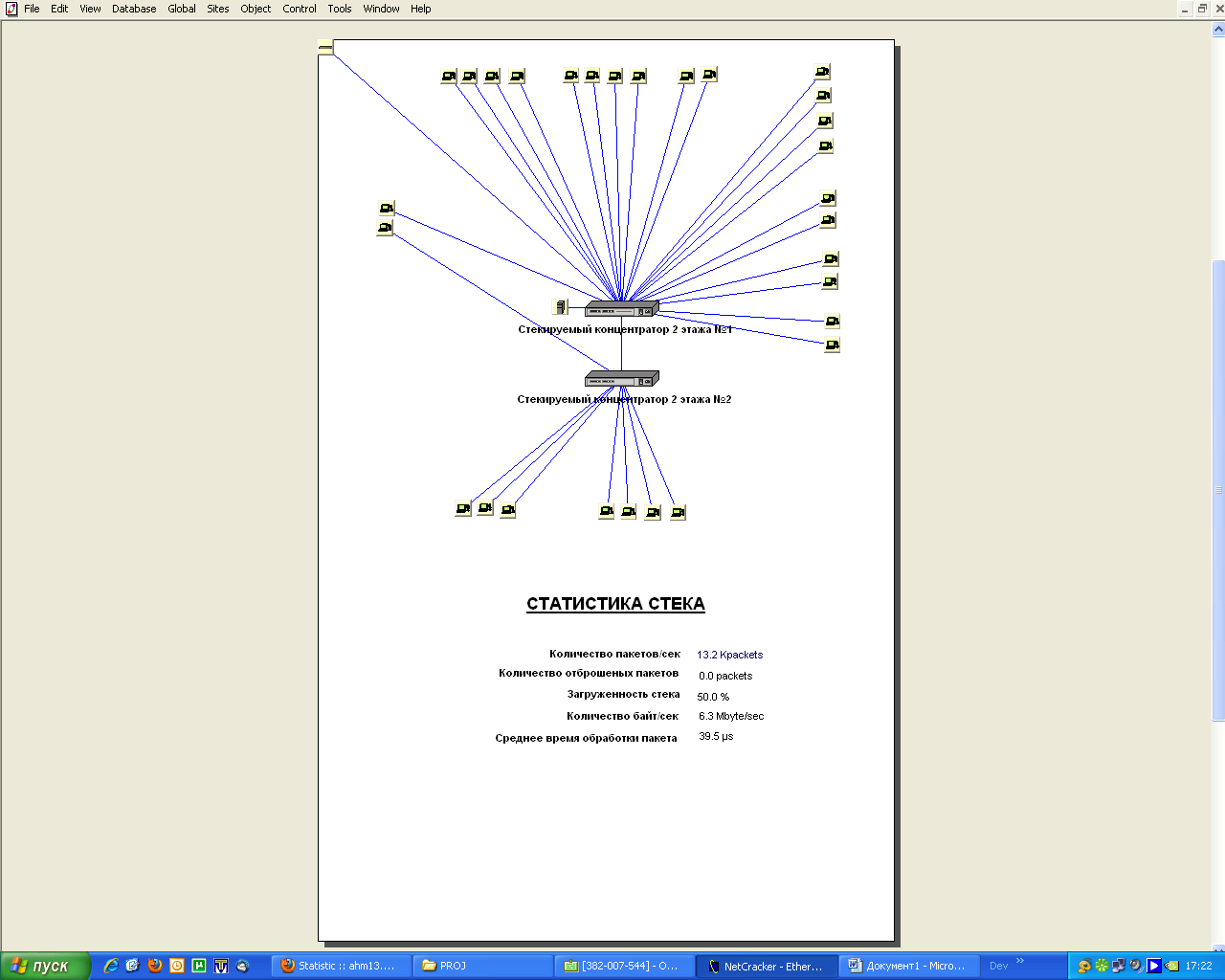

СТАТИСТИКА СТЕКА КОНЦЕНТРАТОРОВ 2 ЭТАЖА

(РЕЗУЛЬТАТЫ МОДЕЛИРОВАНИЯ)

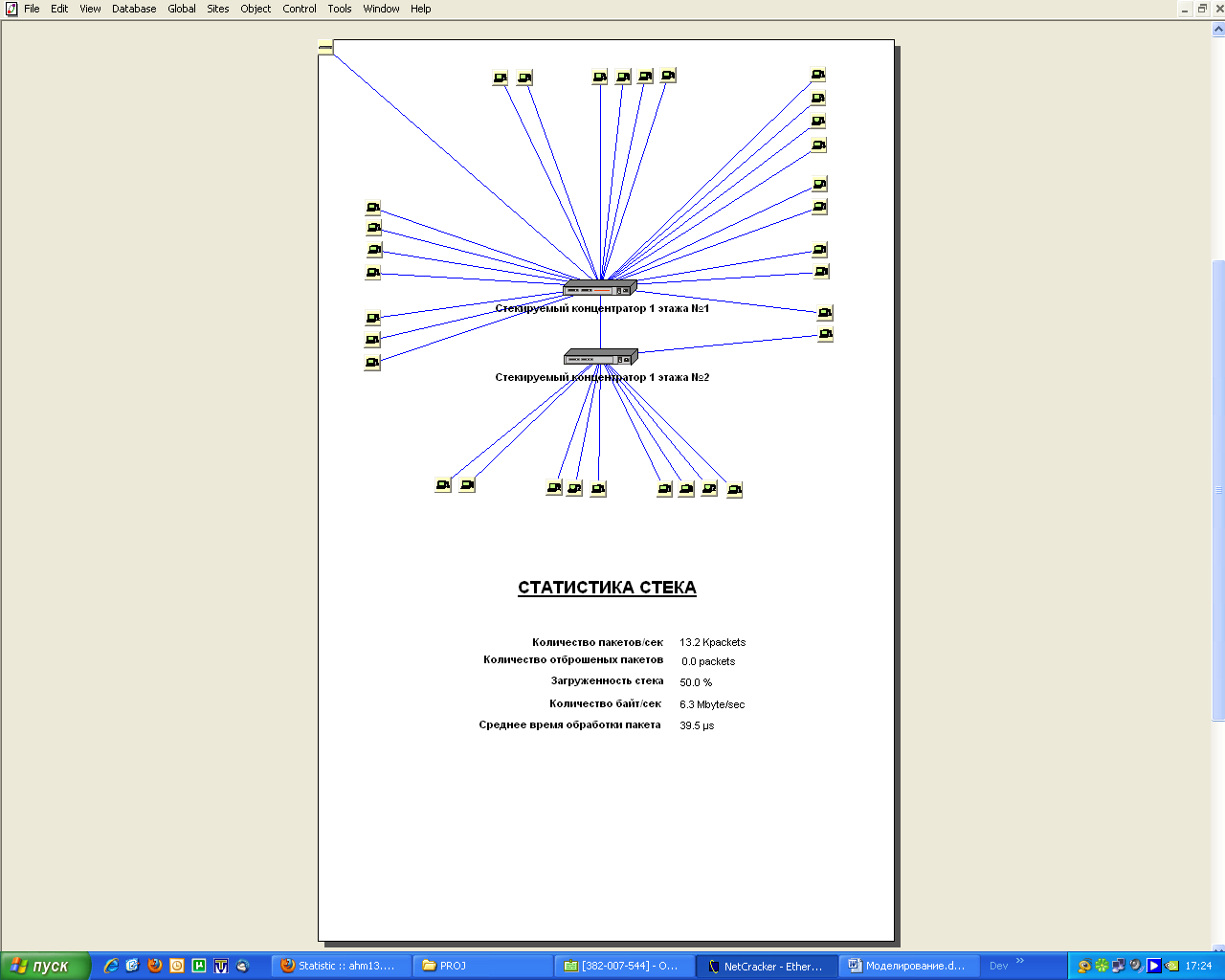

СТАТИСТИКА СТЕКА КОНЦЕНТРАТОРОВ 1 ЭТАЖА

(РЕЗУЛЬТАТЫ МОДЕЛИРОВАНИЯ)





Выводы


Результаты моделирования показали, что данная сеть спроектирована крайне эффективно, однако время обработки пакетов стремительно увеличивается при добавлении в сети трафика «Точка-Точка». Причина этому – использование концентраторов, а не коммутаторов.
